Стол для вытяжения позвоночника

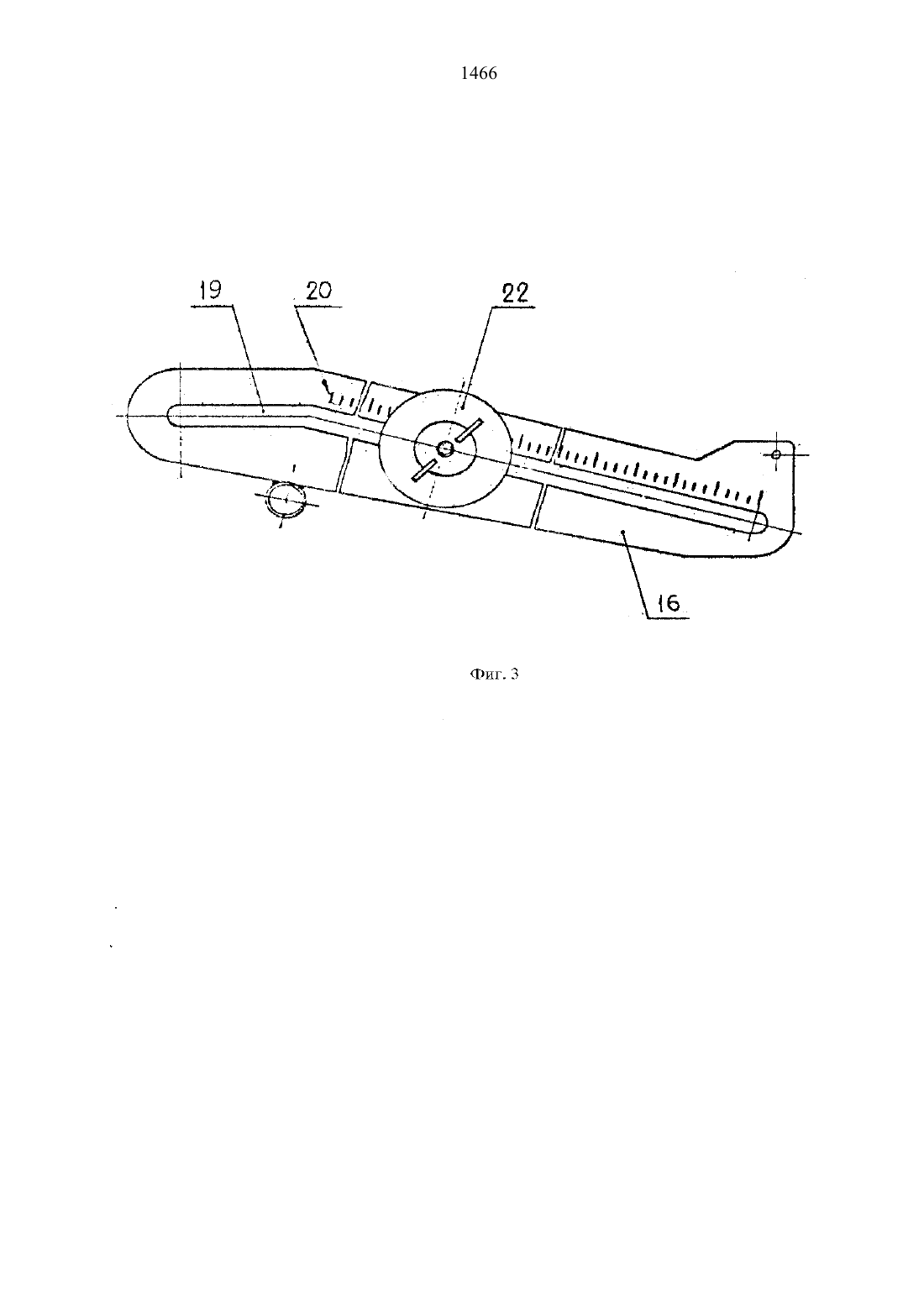

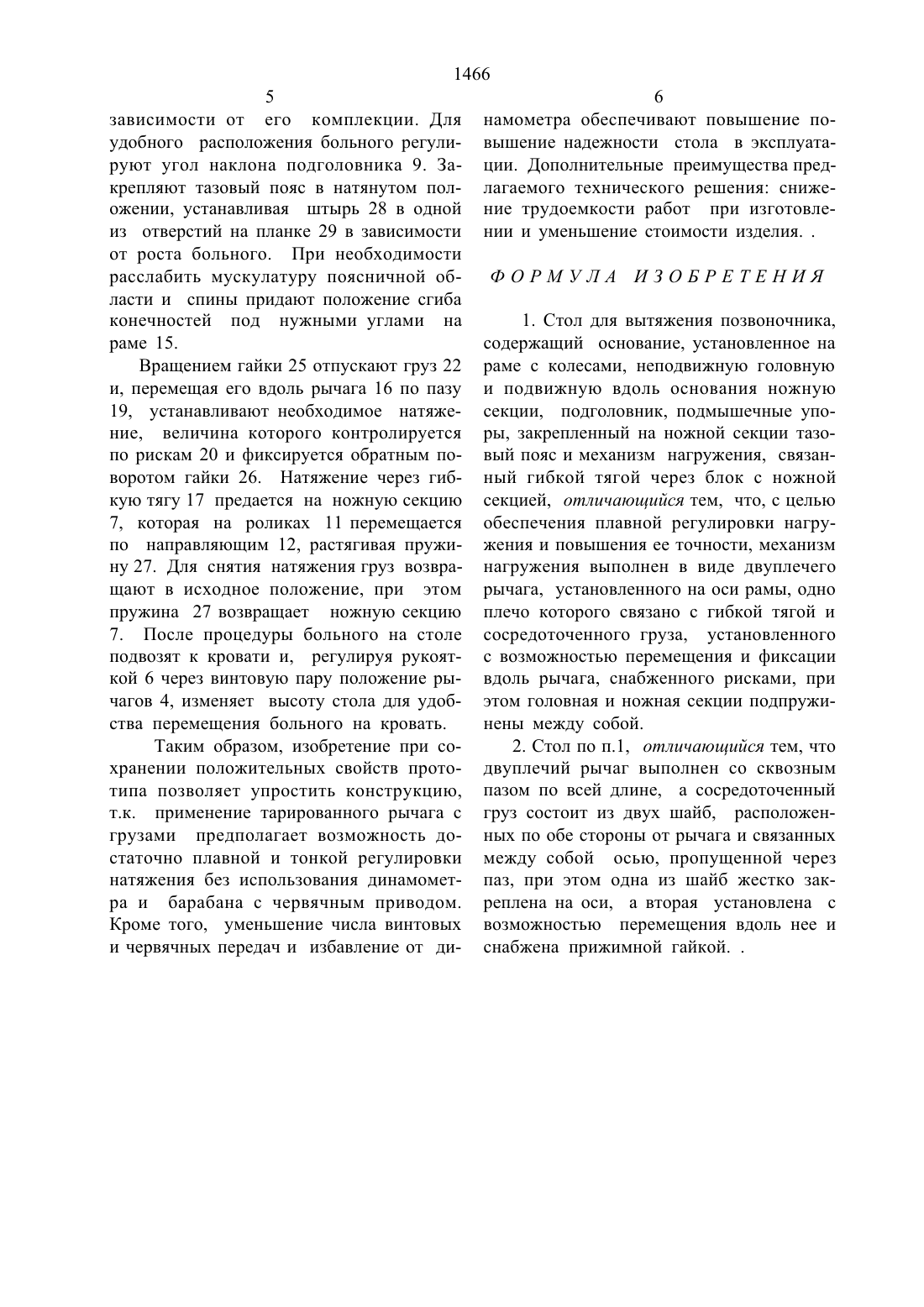

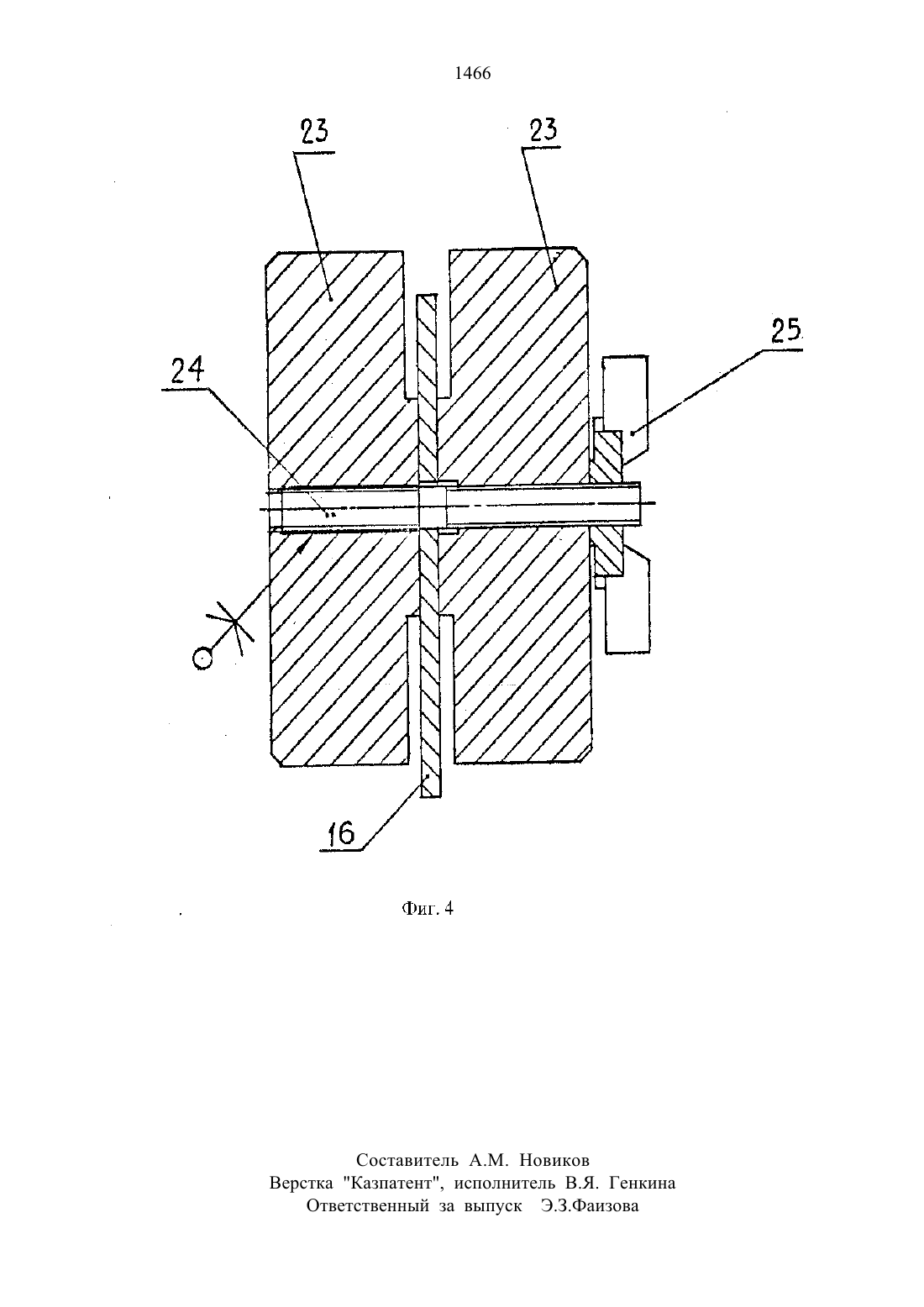

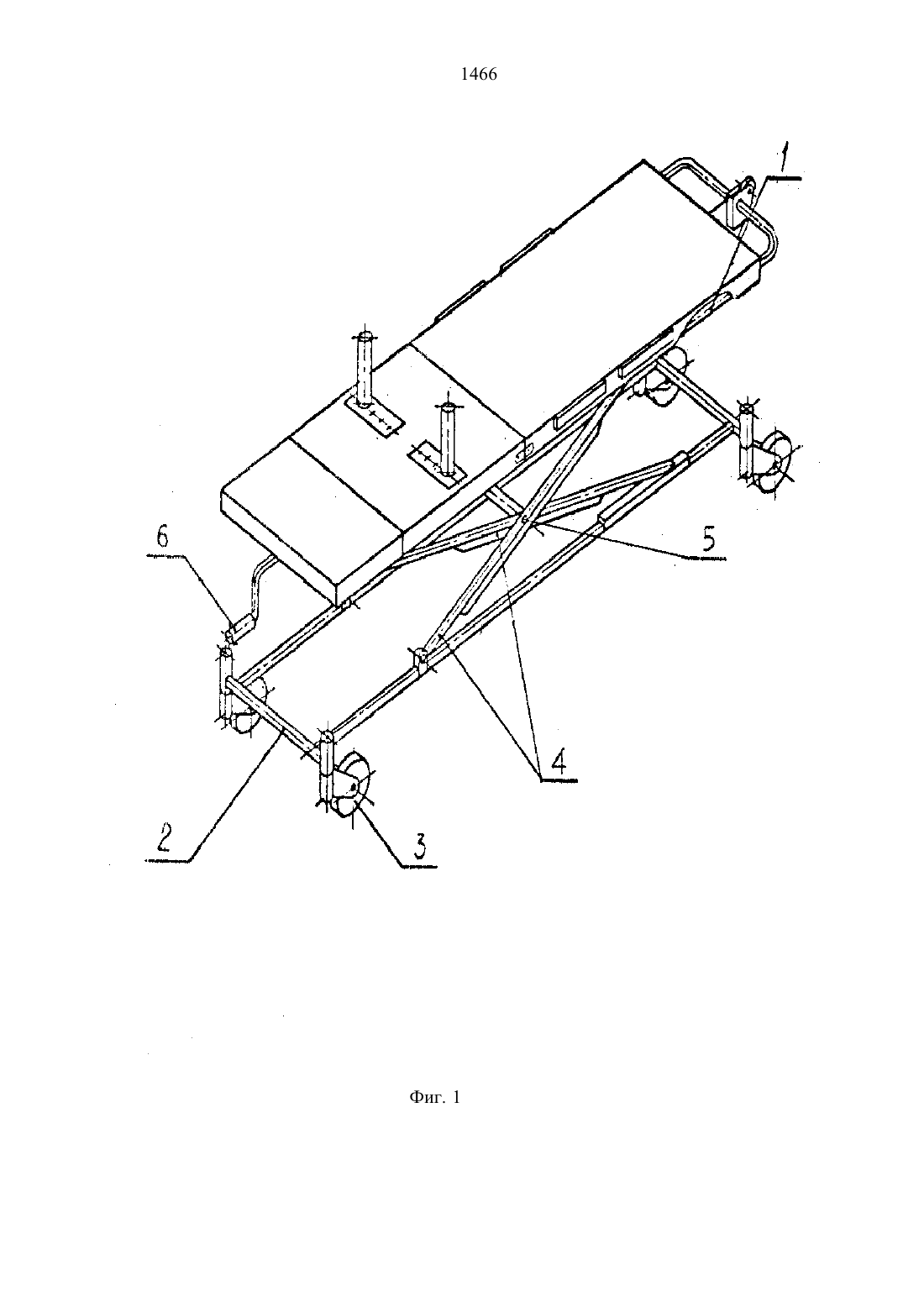

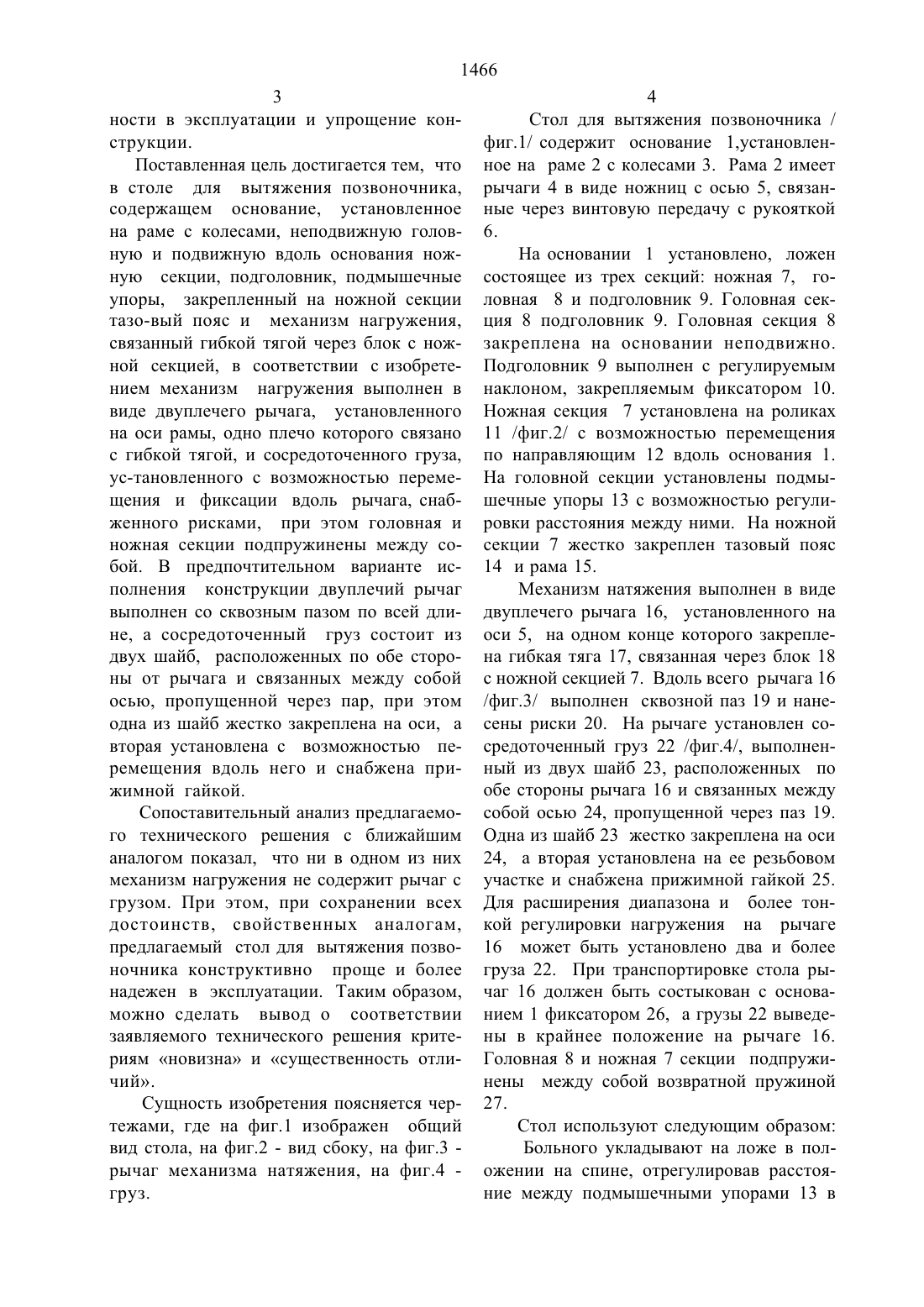

Поставленная цель достигается тем, что в столе для вытяжения позвоночника,содержащем основание, установленное на раме с колесами, неподвижную головную И подвижную вдоль основания ножную секции, подголовник, подмышечные упоры, закрепленный на ножной секции тазо-вый пояс И механизм нагружения,связанный гибкой тягой через блок с ножной секцией, в соответствии с Изобретением механизм нагружения выполнен в виде двуплечего рычага, установленного на оси рамы, одно плечо которого связано с гибкой тягой, И сосредоточенного груза,ус-тановленного с возможностью перемещения И фиксации вдоль рычага, снабженного рисками, при этом головная И ножная секции подпружинены между собой. В предпочтительном варианте исполнения конструкции двуплечий рычаг выполнен со сквозным пазом по всей длине, а сосредоточенный груз состоит из двух шайб, расположенных по обе стороны от рычага И связанных между собой осью, пропущенной через пар, при этом одна из шайб жестко закреплена на оси, а вторая установлена с возможностью перемещения вдоль него И снабжена прижимной гайкой.Сопоставительный анализ предлагаемого технического решения с ближайшим аналогом показал, что ни в одном из них механизм нагружения не содержит рычаг с грузом. При этом, при сохранении всех достоинств, свойственных аналогам,предлагаемый стол для вытяжения позвоночника конструктивно проще И более надежен в эксплуатации. Таким образом,можно сделать вывод о соответствии заявляемого технического решения критериям новИзна И существенность отличий.Сущность изобретения поясняется чертежами, где на фиг.1 изображен общий вид стола, на фиг.2 - вид сбоку, на фиг.3 рычаг механизма натяжения, на фиг.4 ГруЗ.Стол для вытяжения позвоночника / фиг.1/ содержит основание 1,установленное на раме 2 с колесами 3. Рама 2 Имеет рычаги 4 в виде ножниц с осью 5, связанные через винтовую передачу с рукояткой 6.На основании 1 установлено, ложен состоящее из трех секций ножная 7, головная 8 И подголовник 9. Головная секция 8 подголовник 9. Головная секция 8 закреплена на основании неподвижно. Подголовник 9 выполнен с регулируемым наклоном, закрепляемым фиксатором 10. Ножная секция 7 установлена на роликах 11 /фиг.2/ с возможностью перемещения по направляющим 12 вдоль основания 1. На головной секции установлены подмышечные упоры 13 с возможностью регулировки расстояния между нИмИ. На ножной секции 7 жестко закреплен тазовый пояс 14 И рама 15.Механизм натяжения выполнен в виде двуплечего рычага 16, установленного на оси 5, на одном конце которого закреплена гибкая тяга 17, связанная через блок 18 с ножной секцией 7. Вдоль всего рычага 16/фиг.3/ выполнен сквозной паз 19 И нанесены риски 20. На рычаге установлен сосредоточенный груз 22 /фИг.4/, выполненный из двух шайб 23, расположенных по обе стороны рычага 16 И связанных между собой осью 24, пропущенной через паз 19. Одна из шайб 23 жестко закреплена на оси 24, а вторая установлена на ее резьбовом участке И снабжена прижимной гайкой 25. Для расширения диапазона И более тонкой регулировки нагружения на рычаге 16 может быть установлено два И более груза 22. При транспортировке стола рычаг 16 должен быть состыкован с основанием 1 фиксатором 26, а грузы 22 выведены в крайнее положение на рычаге 16. Головная 8 И ножная 7 секции подпружинены между собой возвратной пружиной 27.Стол используют следующим образомБольного укладывают на ложе в положении на спине, отрегулировав расстояние между подмышечными упорами 13 в5 зависимости от его комплекции. Для удобного расположения больного регулируют угол наклона подголовника 9. Закрепляют тазовый пояс в натянутом положении, устанавливая штырь 28 в одной из отверстий на планке 29 в зависимости от роста больного. При необходимости расслабить мускулатуру поясничной об ласти и спины придают положение сгиба конечностей под нужными углами на раме 15. Вращением гайки 25 отпускают груз 22 и, перемещая его вдоль рычага 16 по пазу 19, устанавливают необходимое натяжение, величина которого контролируется по рискам 20 и фиксируется обратным поворотом гайки 26. Натяжение через гибкую тягу 17 предается на ножную секцию 7, которая на роликах 11 перемещается по направляющим 12, растягивая пружину 27. Для снятия натяжения груз возвращают в исходное положение, при этом пружина 27 возвращает ножную секцию 7. После процедуры больного на столе подвозят к кровати и, регулируя рукояткой 6 через винтовую пару положение рь 1 чагов 4, изменяет высоту стола для удобства перемещения больного на кровать. Таким образом, изобретение при сохранении положительных свойств прототипа позволяет упростить конструкцию,т.к. применение тарированного рычага с грузами предполагает возможность достаточно плавной и тонкой регулировки натяжения без использования динамометра и барабана с червячным приводом. Кроме того, уменьшение числа винтовых и червячных передач и избавление от ди 6намометра ОбССПСЧИВЗЮТ ПОВЫШСНИС ПОВЫШСНИС НЗДСЖНОСТИ СТОЛЗ В эксплуатаЦИИ. ДОПОЛНИТСЛЬНЫС ПРСИМУЩССТВЗ предЛЗГЗСМОГО ТСХНИЧССКОГО РСШСНИЯ СНИЖСНИС трудоемкости работ ПрИ ИЗГОТОВЛСНИИ И УМСНЬШСНИС СТОИМОСТИ ИЗДПИЯ. .1. Стол для вытяжения позвоночника,содержащий основание, установленное на раме с колесами, неподвижную головную и подвижную вдоль основания ножную секции, подголовник, подмышечные упоры, закрепленный на ножной секции тазовый пояс и механизм нагружения, связанный гибкой тягой через блок с ножной секцией, отличающийся тем, что, с целью обеспечения плавной регулировки нагружения и повышения ее точности, механизм нагружения выполнен в виде двуплечего рычага, установленного на оси рамы, одно плечо которого связано с гибкой тягой и сосредоточенного груза, установленного с возможностью перемещения и фиксации вдоль рычага, снабженного рисками, при этом головная и ножная секции подпружинены между собой.2. Стол по п.1, отличающийся тем, что двуплечий рычаг выполнен со сквозным пазом по всей длине, а сосредоточенный груз состоит из двух шайб, расположенных по обе стороны от рычага И связанных между собой осью, пропущенной через паз, при этом одна из шайб жестко закреплена на оси, а вторая установлена с возможностью перемещения вдоль нее и снабжена прижимной гайкой.
