Устройство для выкраивания лентовидного имплантата

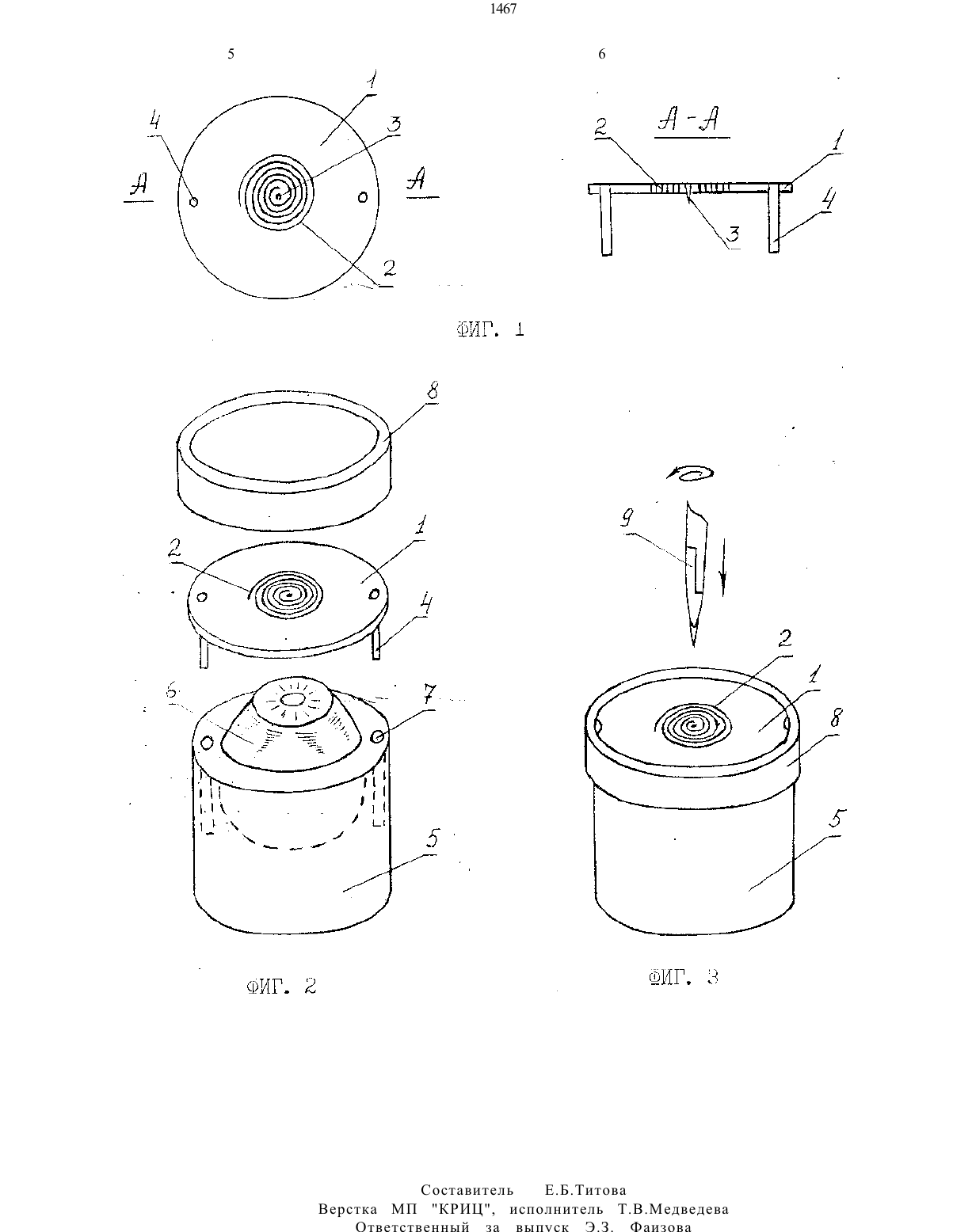

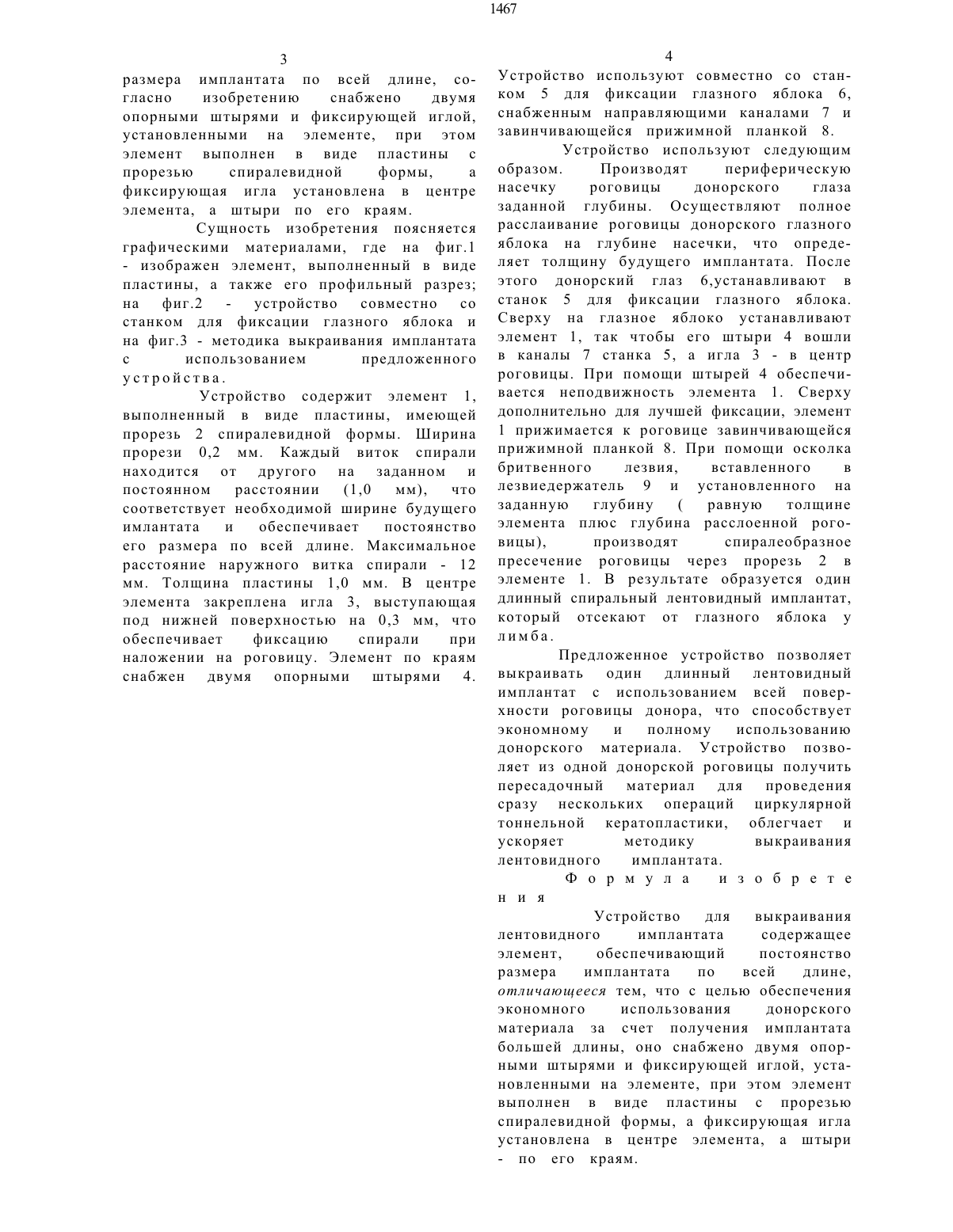

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАНГончар П.А. И др. Межслойная рефракционная тоннельная кератопластика в коррекции близорукости и астигматизма, Вестник офтальмологии, М 94, 1988 г., с.25-30 прототип.медицине, а именно к офтальмологическому инструментарию, к устройствам для выкраивания лентовидного имплантата при проведении Циркулярной тоннельной кератопластики.Цель изобретения - обеспечение экономного использования донорского материала за счет получения имплантата большей длины.лентовидного имплантата содержит элемент,обеспечивающий постоянство размера имплантата по всей длине. Оно снабженодвумя опорными Штырями и фиксирующей иглой, установленными на элементе. Элемент выполнен в виде пластины с прорезью спиралевидной формы, фиксирующая игла установлена в Центре элемента, а штыриинструментарию и может быть использовано для выкраивания лентовидного имплантата при проведении циркулярной тоннельной кератопластики.Известно устройство для выкраивания имплантата - двойной трепан (1), состоящий из двух жестко встроенных одна в другую режущих коронок, находящихся на заданном расстоянии друг от друга.Недостатками данного устройства являются - невозможность выкраивания лентовидного имплантата большой длины и неэкономное использование донорского материала. Кроме того, следует отметить трудность в изготовлении и центровкеИзвестно устройство для выкраивания лентовидного имплантата содержащее элемент, обеспечивающий постоянство имплантата по всей длине - двулезвиевый нож (2), имеющий прокладку заданной толщины, расположенную между двумя осколками бритвенного лезвия. Устройство используют при проведении тоннельной кератопластики.Недостатками данного устройства являются невозможность выкраивания лентовидного имплантата большой длины и неэкономное использование донорского материала.Цель изобретения - обеспечение экономного использования донорского материала за счет получения имплантатабольшей длины. Поставленная цель достигается тем, ЧТО УСТРОЙСТВО ДЛЯ выкраивания ЛЭНТОВИДНОГО имплантата, содержащее ЭЛСМСНТ, ООЗСПЭЧИВЗЮЩИЙ ПОСТОЯНСТВОразмера имплантата всей длине, согласно изобретению снабжено двумя опорными штырями И фиксирующей иглой,установленными на элементе, при этом элемент выполнен в виде пластины с прорезью спиралевидной формы, а фиксирующая игла установлена в центре элемента, а штыри по его краям.Сущность изобретения поясняется графическими материалами, где на фиг.1- изображен элемент, выполненный в виде пластины, а также его профильный разрез на фиг.2 - устройство совместно со станком для фиксации глазного яблока и на фиг.3 - методика выкраивания имплантата с использованием предложенного устройства.Устройство содержит выполненный в виде пластины,прорезь 2 спиралевидной формы. Ширина прорези 0,2 мм. Каждый виток спирали находится от другого на заданном и постоянном расстоянии (1,0 мм), что соответствует необходимой ширине будущего имлантата и обеспечивает постоянство его размера по всей длине. Максимальное расстояние наружного витка спирали - 12 мм. Толщина пластины 1,0 мм. В центре элемента закреплена игла 3, выступающая под нижней поверхностью на 0,3 мм, что обеспечивает фиксацию спирали при наложении на роговицу. Элемент по краям снабжен двумя опорными штырями 4.Устройство используют совместно со станком 5 для фиксации глазного яблока 6,снабженным направляющими каналами 7 и завинчивающейся прижимной планкой 8. Устройство используют следующимПроизводят периферическую насечку роговицы донорского глаза заданной глубины. Осуществляют полное расслаивание роговицы донорского глазного яблока на глубине насечки, что определяет толщину будущего имплантата. Послеэтого донорский глаз 6,устанавливают в станок 5 для фиксации глазного яблока. Сверху на глазное яблоко устанавливаютэлемент 1, так чтобы его штыри 4 вошли в каналы 7 станка 5, а игла 3 - в центр роговицы. При помощи штырей 4 обеспечивается неподвижность элемента 1. Сверху дополнительно для лучшей фиксации, элемент 1 прижимается к роговице завинчивающейся прижимной планкой 8. При помощи осколкабритвенного лезвия, вставленного в лезвиедержатель 9 и установленного на заданную глубину ( равную толщине элемента плюс глубина расслоенной роговицы), производят спиралеобразное пресечение роговицы через прорезь 2 вэлементе 1. В результате образуется один длинный спиральный лентовидный имплантат,который отсекают от глазного яблока у лимба.выкраивать один длинный лентовидный имплантат с использованием всей поверхности роговицы донора, что способствует экономному и полному использованию донорского материала. Устройство позволяет из одной донорской роговицы получить пересадочный материал для проведения сразу нескольких операций циркулярной тоннельной кератопластики, облегчает и ускоряет методику выкраивания лентовидного имплантата. Формула изобрете н и я Устройство для выкраивания лентовидного имплантата содержащее элемент, обеспечивающий постоянство размера имплантата по всей длине,отличающееся тем, что с целью обеспечения экономного использования донорского материала за счет получения имплантатабольшей длины, оно снабжено двумя опорными штырями и фиксирующей иглой, установленными на элементе, при этом элемент выполнен в виде пластины с прорезью спиралевидной формы, а фиксирующая игла установлена в центре элемента, а штыриВерстка МП КРИЦ, Исполнитель Т.В.Медведева Ответственный за выпчск 9.3. Фаизова
