Устройство для испытания электрической прочности изоляции проводов

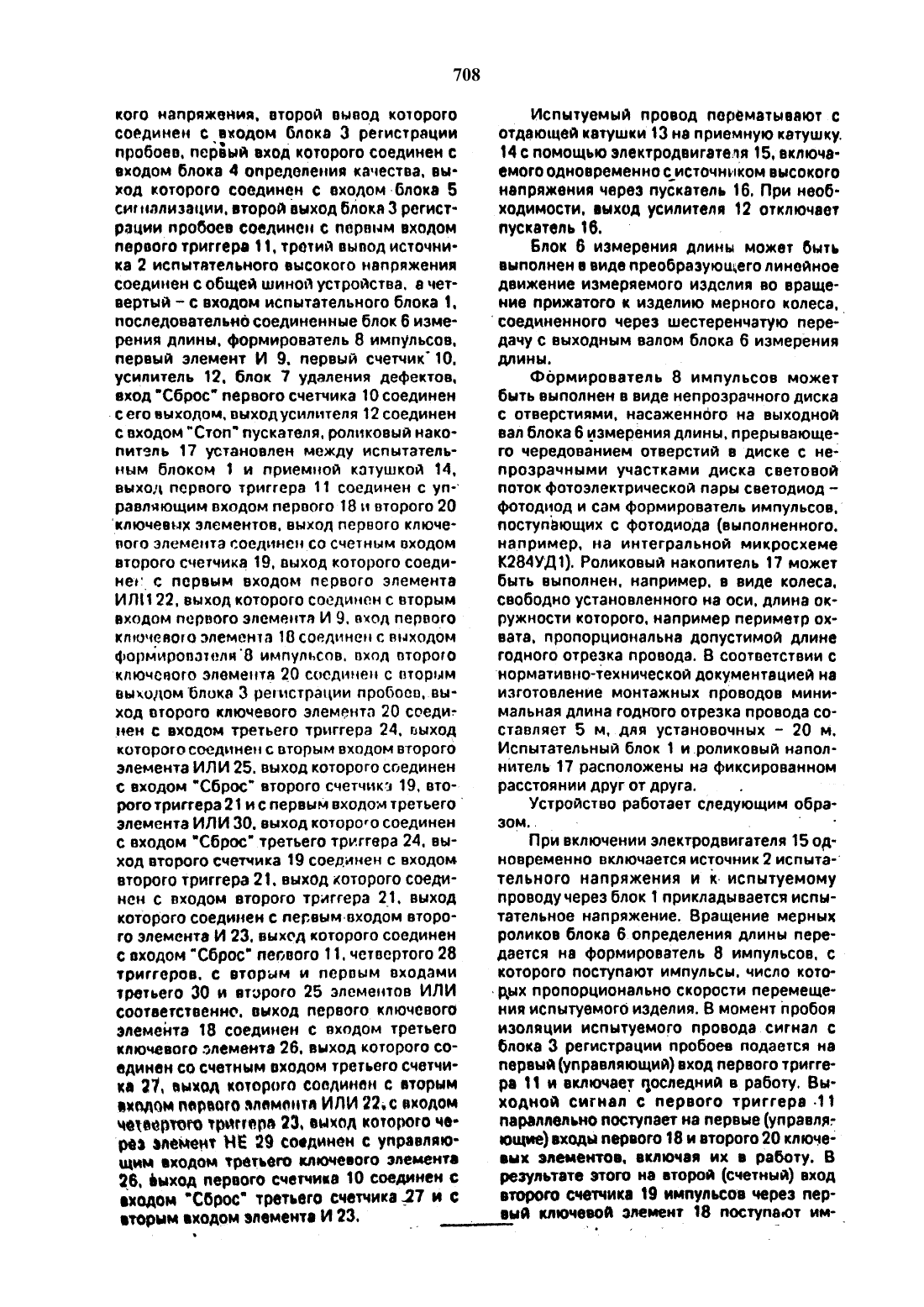

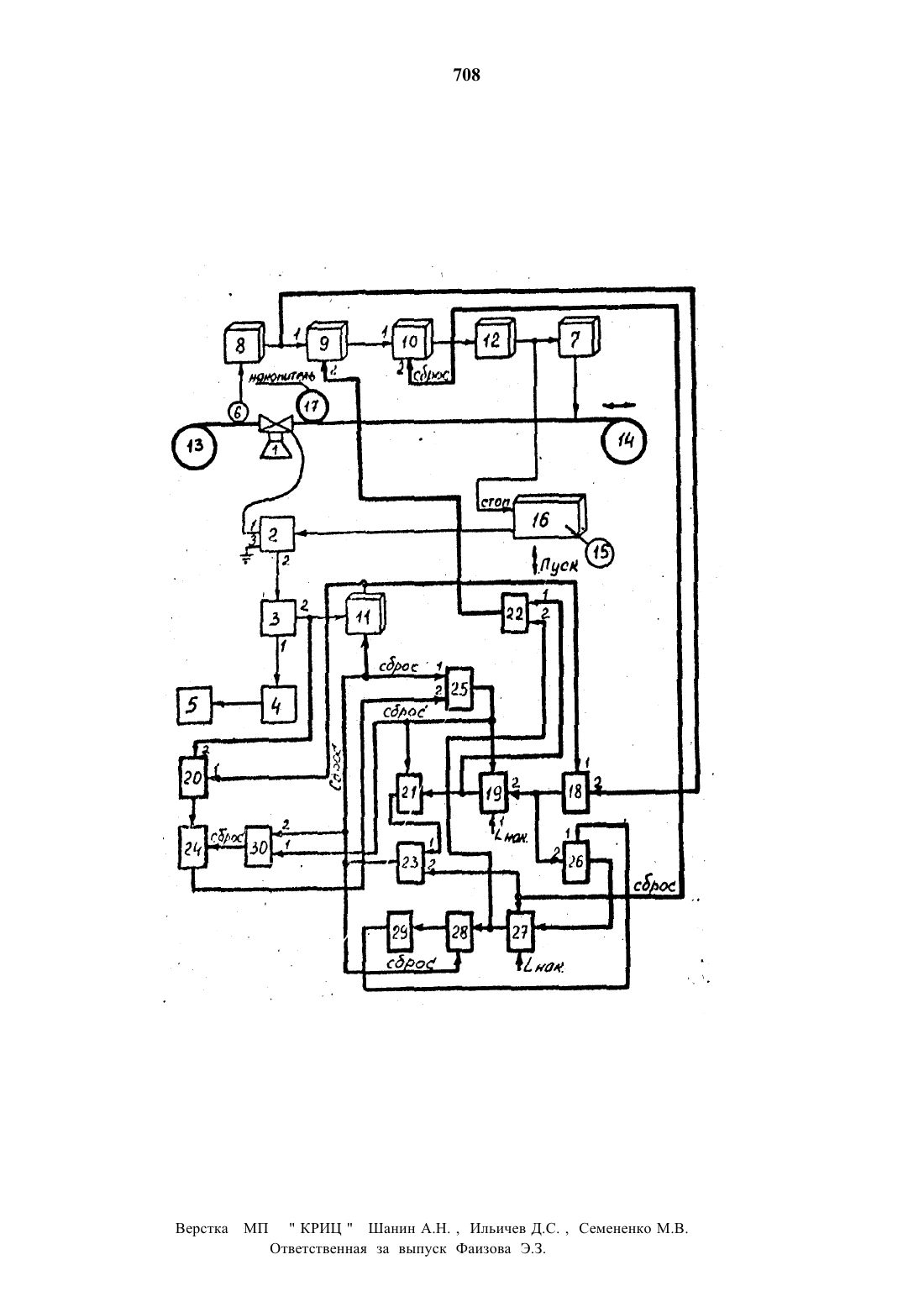

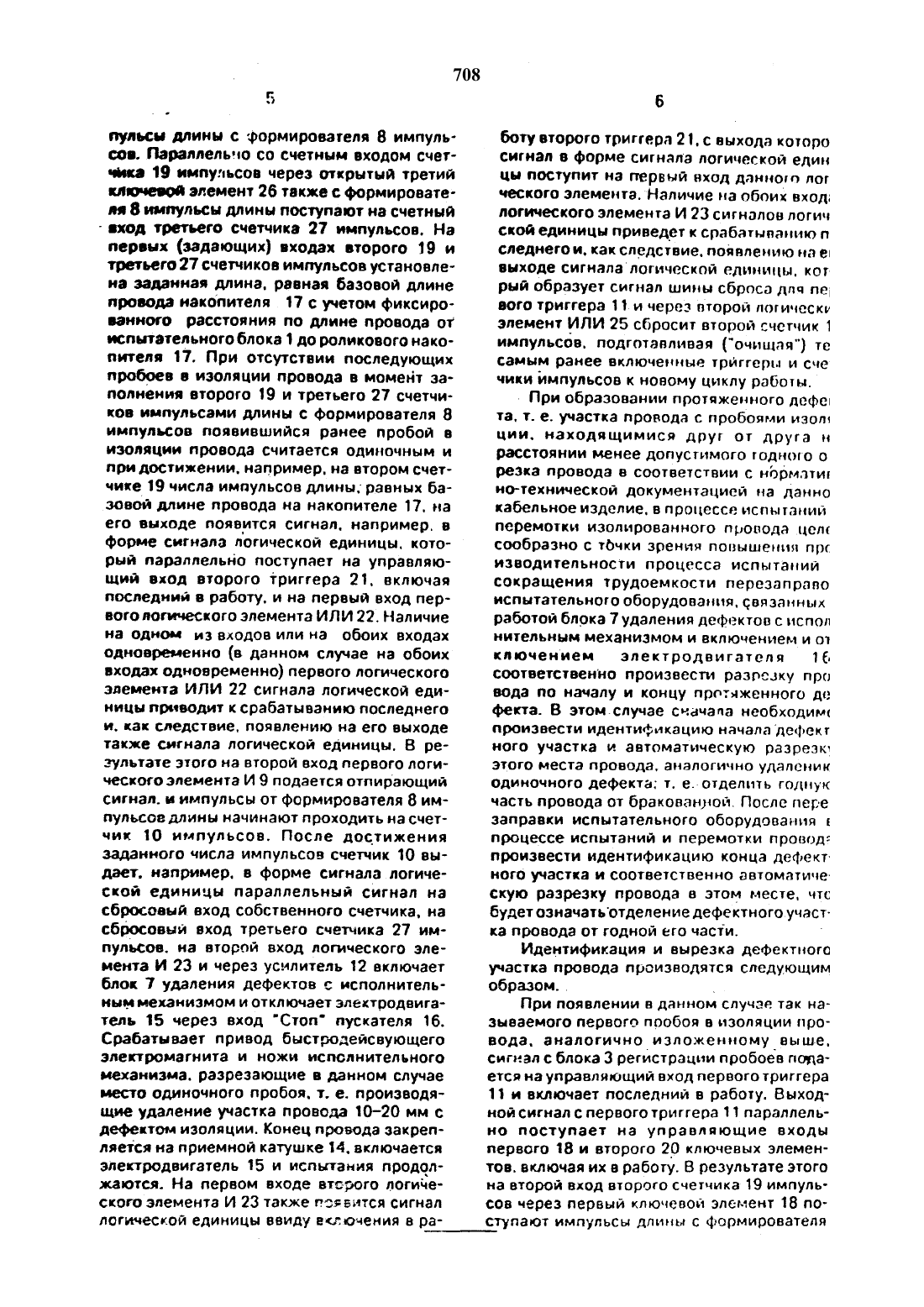

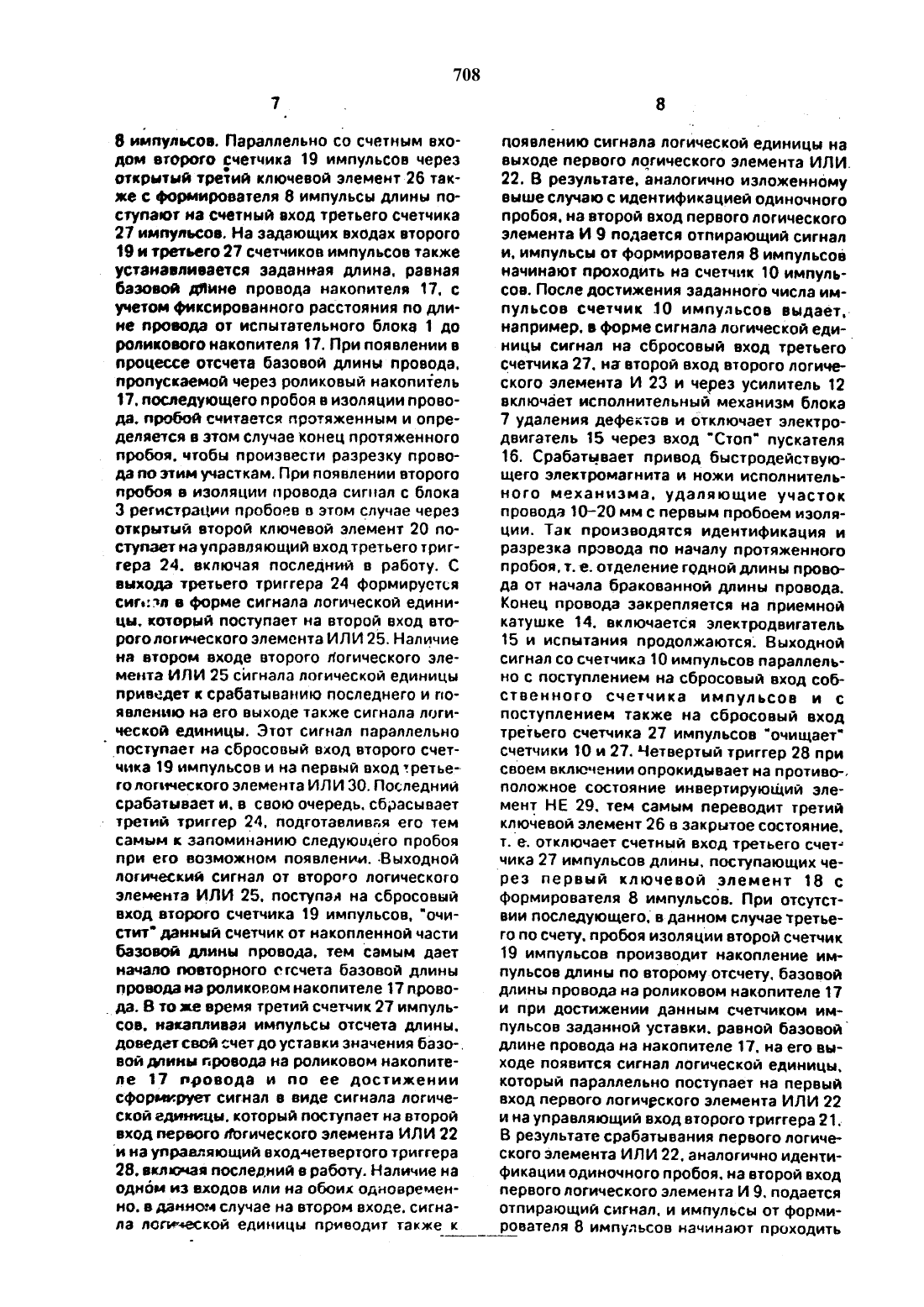

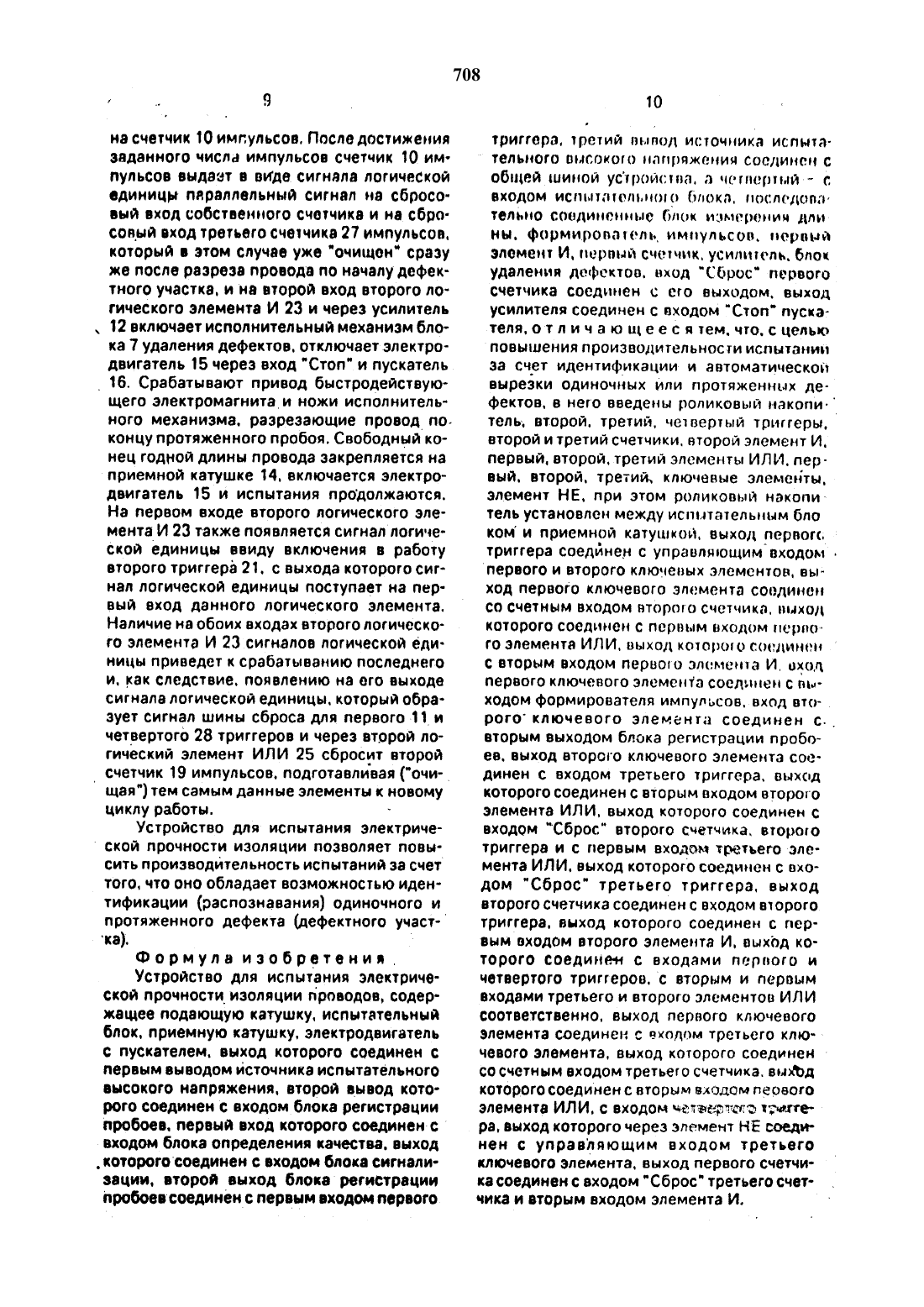

кого напряжения. второй вывод которого соединен с входом Блока 3 регистрации пробоев. первый вход которого соединен с входом блоке 41 определения качества. выход которого соединен с входом-блока 5 сигнализации. второй выход блока 3 регистрации пробоев соединен с первым входом первого триггера 11. третий вывод источника 2 испытательного высокого напряжения соединен с общей шиной устройства. а четвертый - с входом испытательного блока 1. последовательно соединенные блок 6 измерения длины. Формирователь 8 импульсов. первый элемент И 9. первый счетчик 10. усилитель 12. блок 7 удаления дефектов. вход Сброс первого счетчика 10 соединенс входом Стоп пускателя. роликовый накопитель 17 установлен между испытательным блоком 1 и приемной катушкой 14. выход первого триггера 11 соединен с управляющим входом первого 18 и второго 20вого элемента соедггненсо счетным входом второго счетчика 19. выход которого соединен с первым входом первого элемента ИЛ 1122, выход которого соединен с вторым входом первого элемента И 9. вход первого ключевого элемента 18 соединен с выходом формиролатгэлнВ импульсов. вход второю ключевого элемента 20 соединен с вторым выходом блока 3 регистрации пробоещвыход второго ключевого элемента 20 соединен с входом третьего триггера 24, выход которого соединен с вторым входом второго элемента ИЛИ 25. выход которого соединен с входом Сброс второго счетчика 19. вто рого триггера 21 и с первым входом третьегоэлемента ИЛИ 30. выход которого соединен с входом Сброс третьего триггера 24. выход второго счетчика 19 соединен с входом второго триггера 21. выход которого соединен с входом второго триггера 21. выход которого соединен с первым-входом второго элемента И 23. выход которого соединен с входом Сброс первого 11, четвертого 28 триггеров. с вторым и первым входами третьего 30 и второго 25 элементов ИЛИ соответственно. выход первого ключевого элемента 18 соединен с входом третьего ключевого элемента 26. выход которого соединен со счетным входом третьего счетчикв ТА выход которого соединен с вторым входом первого элемента ИЛИ 22 ьс входом четвертого триггера 23. выход которого червз элемент НЕ 29 соединен с управляющим входом третьего ключевого элемента 35, выход первого счетчика 10 соединен с диодом сброс третьего счетчика 37 и с вторым входом элемента И 23.Испытуемый провод перематывают с отдающей катушки 13 на приемную катушку. 14 с помощью электродвигателя 15. включаемого одновременно систочником высокого напряжения через пускатель 16. При необходимости. выход усилителя 12 отключает пускатель 16.Блок 6 измерения длины может быть выполнен в виде преобразующего линейное движение измеряемого изделия во враще ние прижатого к изделию мерного колеса. соединенного через шестеренчатую пере дачу с выходным валом блока 6 измерения длины.Формирователь 8 импульсов может быть выполнен в виде непрозрачного диска с отверстиями, насаженного на выходной вал блока 6 измерения длины. прерывающего чередованием отверстий в диске с непрозрачными участками диска световой поток фотоэлектрической пары светодиодпоступающих с фотодиода (выполненного. например. на интегральной микросхеме К 284 УД 1). Роликовый накопитель 17 может быть выполнен. например. в виде колеса. свободно установленного на оси. длина окружности которого. например периметр охвата. пропорциональна допустимой длине годного отреэка провода. В соответствии сизготовление монтажных проводов минимальная длина годного отрезка провода составляет 5 м. для установочных 20 м. Испытательный блок 1 ироликовый наполнитель 17 расположены на фиксированном расстоянии дОУг от друга. Устройство работает следующим образом . При включении электродвигателя 15 одновременно включается источник 2 испытательного напряжения и к- испытуемому проводу через блок 1 прикладывается испытательное напряжение. Вращение мерных роликов блока 6 определения длины передается на Формирователь 8 импульсов. с которого поступают импульсы. число кото рык ППОПООЦИОНЭЛЬНО скорости ПЕРВМЕЩЗния испытуемого изделия. В момент пробоя изоляции испытуемого провода сигнал с блока 3 регистрации пробоев подается на первый (управляющий) вход первого триггера 11 и включает цоследний в работу. Выходной сигнал с первого триггерв -11 параллельно поступает на первые (управляющие) входы первого 18 и второго 20 ключевых элементов. включая их в работу. В результате этого на второй (счетный) вход второю счетчика 19 импульсов через пер вый ключевой злемент 18 поступают им 708пульсы длины с формирователя В импульсов. Параллельно со счетным входом счетчика 19 импульсов через открытый третий ключевой элемент 26 также с формирователя 8 импульсы длины поступают на счетный- вход третьего счетчика 27 импульсов. Напервых (задающих) входах второго 19 и третьего 27 счетчиков импульсов установлена заданная длина, равная базовой длине провода накопителя 17 с учетом фиксированного расстояния по длине провода от испытательного блока 1 до роликового накопителя 17. При отсутствии последующих пробоев в изоляции провода в момент заполнения второго 19 и третьего 27 счетчиков импульсами длины с формирователя 8 импульсов появившийся ранее пробой в изоляции провода считается одиночным и при достижении. например. на втором счетчике 19 числа импульсов длины. равных базовой длине провода на накопителе 17. на его выходе появится сигнал. например. в форме сигнала логической единицы. который параллельно поступает на управляющий вход второго триггера 21. включая последний в работу. и на первый вход первого логического элемента ИЛИ 22. Наличие на одном из входов или на обоих входах одновременно (в данном случае на обоих входах одновременно) первого логического элемента ИЛИ 22 сигнала логической единицы приводит к срабатыванию последнего и. как следствие. появлению на его выходе также сигнала логической единицы. В результате этого на второй вход первого логического элемента И 9 подается отпирающий сигнал, и импульсы от формирователя 8 импульсов длины начинают проходить на счетчик 10 импульсов. После достижения заданного числа импульсов счетчик 10 выдает. например. в форме сигнала логической единицы параллельный сигнал на сбросовый вход собственного счетчика. на сбросовыи вход третьего счетчика 27 импульсов. на второй вход логического элемента И 23 и через усилитель 12 включает блок 7 удаления дефектов с исполнительным механизмом и отключает электродвигатель 15 через вход Стоп пускателя 16. Срабатывает привод быстродейсвующего электромагнита и ножи исполнительного механизма. разрезающие в данном случае место одиночного пробоя. т. е. производящие удаление участка провода 10-20 мм с дефектом изоляции. Конец провода закрепляется на приемной катушке Н. включается электродвигатель 15 и испытания продолжатся. На первом входе второго логического элемента И 23 также пса енгся сигнал логической единицы ввиду вся-оценив в ра бботу второго триггера 21. с выхода которо сигнал в Форме сигнала логической един цы поступит на первый вход данного лог ческого элемента. Наличие на обоих вход логического элемента И 23 сигналов погич ской единицы приведет к срабатыванию п следнего и, как следствие. появлению на еж выходе сигнапалогической единицы. кот рый образует сигнал шины сброса для пет вого триггера 11 и через второй логически элемент ИЛИ 25 сбросит второй счетчик 1 импульсов. подготавливая (очищая) те самым ранее включенные триггеры и сче чики импульсов к новому циклу работы.- При образовании протяженного дефст та. т. е. участка провода с пробоями нзот ции. находящимися ДРУГ от друга н расстоянии менее допустимого годного о резка провода в соответствии с норматив но-технической документацией на данно кабельное изделие. в процессе испытаний перемотки изолированного провода целг сообразно с точки зрения повышения прс изводительности процесса испытаний сокращения трудоемкости перезаправо испытательного оборудования. связанных работой блока 7 удаления дефектов с нспол нительным механизмом и включением и от включением электродвигателя 1 С. соответственно произвести разрежу про вода по началу и концу протяженного до фекта. В этомслучае сначала необходим-ц произвести идентификацию начала дегрект ного участка и автоматическую разрезкт этого места провода, аналогично удалении одиночного дефекта т. отделить годнук часть провода от бракованной. После пере заправки испытательного оборудования в процессе испытаний и перемотки провод произвести идентификацию конца дефект ного участка и соответственно автоматиче скую разрезку провода в этом месте. чтс будет означатьотделение дефектного участка провода от годной его части.Идентификация и вырезка дефектного участка провода производятся следующим образом. .При появлении в данном случае так наЗЫВЗЕНОГО ПЕРВОГО ПООбОЯ В НЗОЛЯЦИИ провода. аналогично изложенномувьлше. сигнал с блока 3 регистрации пробоев Палат ется на управляющий вход первого триггера 11 и включает последний в работу. Выходной сигнал с первого триггера 11 параллельно поступает на управляющие входы первого 18 и второго 20 ключевых элементов. включая их в работу. В результате этого на второй вход второго счетчика 19 импульсов через первый ключевой элемент 18 поступают импульсы длины С ФОРМИРОВЭТСПЯ8 импульсов. Параллельно со счетным входом второго счетчика 19 импульсов через открытый третий ключевой элемент 26 также с формирователя 8 импульсы длины поступают на счетный вход третьего счетчика 27 импульсов. На задающих входах второго 19 и третьего 27 счетчиков импульсов также устанавливается заданная длина. равная базовой тине провода накопителя 17. с учетом фиксированного расстояния по длине провода от испытательного блока 1 до роликового накопителя 17. При появлении в процессе отсчета базовой длины провода. пропускаемой через роликовый накопитель 17. последующего пробоя в изоляции провода. пробой считается протяженным и определяется в этом случае конец протяженного пробоя. чтобы произвести разрезку провода по этим участкам. При появлении второго пробоя в изоляции провода сигнал с блока 3 регистрации пробоев в этом случае через открытый второй ключевой элемент 20 поступает на управляющий вход третьего триггера 24. включая последний в работу. С выхода третьего триггера 24 формируется сигнал в форме сигнала логической единицы. который поступает на второй вход второго потического элемента ИЛИ 25. Наличие на втором входе второго логического элемента ИЛИ 25 сигнала логической единицы приведет к срабатыванию последнего и появлению на его выходе также сигнала логической единицы. Этот сигнал параллельнопоступает на сбросовый вход второго счет чика 19 импульсов и на первый вход третьего логического элемента ИЛИ 30. Последний срабатывает и. в свою очередь. сбрасывает третий триггер 24. подготавливая его тем самым к запоминанию следующего пробоя при его возможном появлении. Выходной логический сигнал от второго логического элемента ИЛИ 25. поступал на сбросовый вход второго счетчика 19 импульсов. очистит данный счетчик от накопленной части базовой длины провода. тем самым дает начало повторного отсчета базовой длины провода на роликовом накопителе 17 прово 8 то же время третий счетчик 27 импуль СОВ. НЗКЗПЛИВЗЯ ИМПУЛЬСЫ ОТСЧВТЗ ДЛИНН.доведет свой счет до уставки значения базо вой тины провода на роликовом накопителе 17 провода и по ее достижении сформирует сигнал в виде сигнала логической едииицы. который поступает на второй вход первого логического элемента ИЛИ 22 и на управляющий входчетвертого триггера 28. включая последний в работу. Наличие на одном из входов или на обоих одновременно. зданием случае на втором входе. сигнала логической единицы приводит также кпоявлению сигнала логической единицы навыходе первого логического элемента ИЛИ.22. В результате. аналогично налаженному выше случаю с идентификацией одиночного пробоя. на второй вход первого логического элемента И 9 подается отпирающий сигнал и. импульсы от формирователя 8 импульсов начинают проходить на счетчик 10 импульсов. После достижения заданного числа им пульсов счетчик 10 импульсов выдает.например. в форме сигнала логической еди ницы сигнал на сбросовый вход третьегосчетчика 27. на второй вход второго логического злемента И 23 и через усилитель 12 включает исполнительный механизм блока 7 удаления дефектов и отключает электродвигатель 15 через вход Стоп пускателя 16. Срабатывает привод быстродействующего электромагнита и ножи исполнительного механизма. удаляющие участок провода 10-20 мм с первым пробоем изоляции. Так производятся идентификация и разрезка провода по началу протяженного пробоя. т. е. отделение годной длины провода от начала бракованной длины провода. Конец Провода закрепляется на приемной катушке 14. включается электродвигатель 15 и испытания продолжаются Выходной сигнал со счетчика 10 импульсов параллельно с поступлением на сбросовый вход собственного счетчика импульсов и с поступлением также на сбросовый вход третьего счетчика 27 импульсов очищает счетчики 10 и 27. Четвертый триггер 28 приСВОЕМ ВКЛЮЧЕНИИ ОПВОКИДЫВЗЕТ на ПРОТИВО.положное состояние инвертирующий элемент НЕ 29. тем самым переводит третий ключевой элемент 26 в закрытое состояние. т. е. отключает счетный вход третьего счет чика 27 импульсов длины. поступающих че рез первый ключевой зпемент 18 с формирователя 8 импульсов. При отсутствии последующего вданном случае третьего по счету. пробоя изоляции второй счетчик 19 импульсов производит накопление импульсов длины по второму отсчету. базовой длины провода на роликовом накопителе 17 И при ДОСТИЖВИИИ ДЭННЫМ СЧСТЧИКОМ им пульсов заданной уставки. равной базовойдлине провода на накопителе 17. на его выходе ПОЯВИТСЯ сигнал дОГИЧеСКОЙ единицы,который параллельно поступает на первый вход первого логического элемента ИЛИ 22 и на управляющий вход второго триггера 21. В результате срабатывания первого логического элемента ИЛИ 22. аналогично идентификации одиночного пробоя. на второй вход первого логического элемента И 9. подается отпирающий сигнал. и импульсы от формирователя 8 импульсов начинают проходитьна счетчик 10 импульсов. После достижения заданного числа импульсов счетчик 10 импульсов выдает в виде сигнала логической единицы параллельный сигнал на сбросовыи вход собственного счетчика и на сбросоггый вход третьего счетчика 27 импульсов. который в этом случае уже очищен сразу же после разреза провода по началу дефектного участка. и на второй вход второго логического элемента И 23 и через усилитель 12 включает исполнительный механизм блока 7 удаления дефектов. отключает электродвигатель 15 через вход Стоп и пускатель 16. Срабатывают привод быстродействующего электромагнитаи ножи исполнительного механизма. разрезающие провод по. концу протяженного пробоя. Свободный конец годной длины провода закрепляется на приемной катушке 14. включается электродвигатель 15 и испытания продолжаются. На первом входе второго логического элементаИ 23 также появляется сигналлогической единицы ввиду включения в работу второго триггера 21. с выхода которого сигнал логической единицы поступает на первый вход данного логического элемента. Наличие на обоих входах второго логического злемента И 23 сигналов логической единицы приведет к срабатыванию последнего и. как следствие. появлению на его выходе сигнала логической единицы. который образует сигнал шины сброса для первого 11 и четвертого 28 триггеров и через второй логический элемент ИЛИ 25 сбросит второй у счетчик 19 импульсов. подготавливая (очищая) тем самым данные элементы к новому циклу работы. Устройство для испытания электриче ской прочности изоляции позволяет повысить производительность испытаний за счет того. что оно обладает возможностью идентификации (распознавания) одиночного и протяженного дефекта (дефектного участ ка) Формула изобретения. Устройство для испытания электрической прочности изоляции проводов, содержащее подающую катушку. испытательный блок. приемную катушку. электродвигатель с пускателем. выход которого соединен с первым выводом источника испытательного высокого напряжения. второй вывод которого соединен с входом блока регистрации пробоев. первый вход которого соединено о входом блока определения качества. выход дготорогосоединен с входом блоха сигналиавции. второй выход блока регистрации пробоевсоединенс первым входом первоготриггера. третий выпод источника испытательного оглсокогг) напряжения соединен с общей шиной устроисгггп. о чогггсртми-с с входом исгтытпггзггьггогп блока. последоватемно соединенные блок измерении длины. Формирователь. импульсов. первый элемент И, первый счетчик. усилитель. блок удаления дефектов. вход Сброс первого счетчика соединен с его выходом. выход усилителя соединен с входом Стоп пускателшотпичающеесятем.что.сцелью повышения производительности испытании за счет идентификации и автоматической вырезки одиночных или протяженных де фектов, в него введены роликовый накопитель. второй. третий, четвертый триггеры. второй и третий счетчики. второй элемент И. первый. второй. третий элементы ИЛИ. первьгй. второй. третий, ключевые элементы. элемент НЕ при этом роликовый накопитель установлен между испытательным блопервого и второго ключевых элементов. выход первого ключевого элемента соединен со счетным входом второго счетчика. выход которого соединен с первым входом перло го элемента ИЛИ. выход которого соединен с вторым входом первого злоьтоггта И. вход первого ключевого элемента соединен с пыходом формирователя импульсов. вход вто рого ключевого элемента соединен с вторым выходом блока регистрации пробоев, выход второго ключевого элемента соединен с входом третьего триггера. выход которого соединен с вторым входом второго элемента ИЛИ. выход которого соединен с входом Сброс второго счетчика. второго триггера и с первым входом третьего элемента ИЛИ, выход которого соединен с входом Сброс третьего триггера. выход второго счетчика соединен с входом второго триггера. выход которого соединен с первым еходом второго элемента И выход которого соединен с входами перггого и четвертого триггеров. с вторым и первым входами третьего и второго элементов ИЛИ соответственно, выход первого ключевого элемента соединен с входом третьего кточевого элемента. выход которого соединен со счетным входом третьего счетчика. выход которого соединен с вторым входом первого элемента ИЛИ, с входом четтершггъ трапера. выход которого через элемент НЕ соединен с управляющим входом третьего ключевого элемента. выход первого счетчи ка соединен с входом Сброс третьего счет- .чика и вторым входом элемента И.
