Устройство для измельчения и сушки при переработке отходного костного сырья в производстве костной кормовой муки

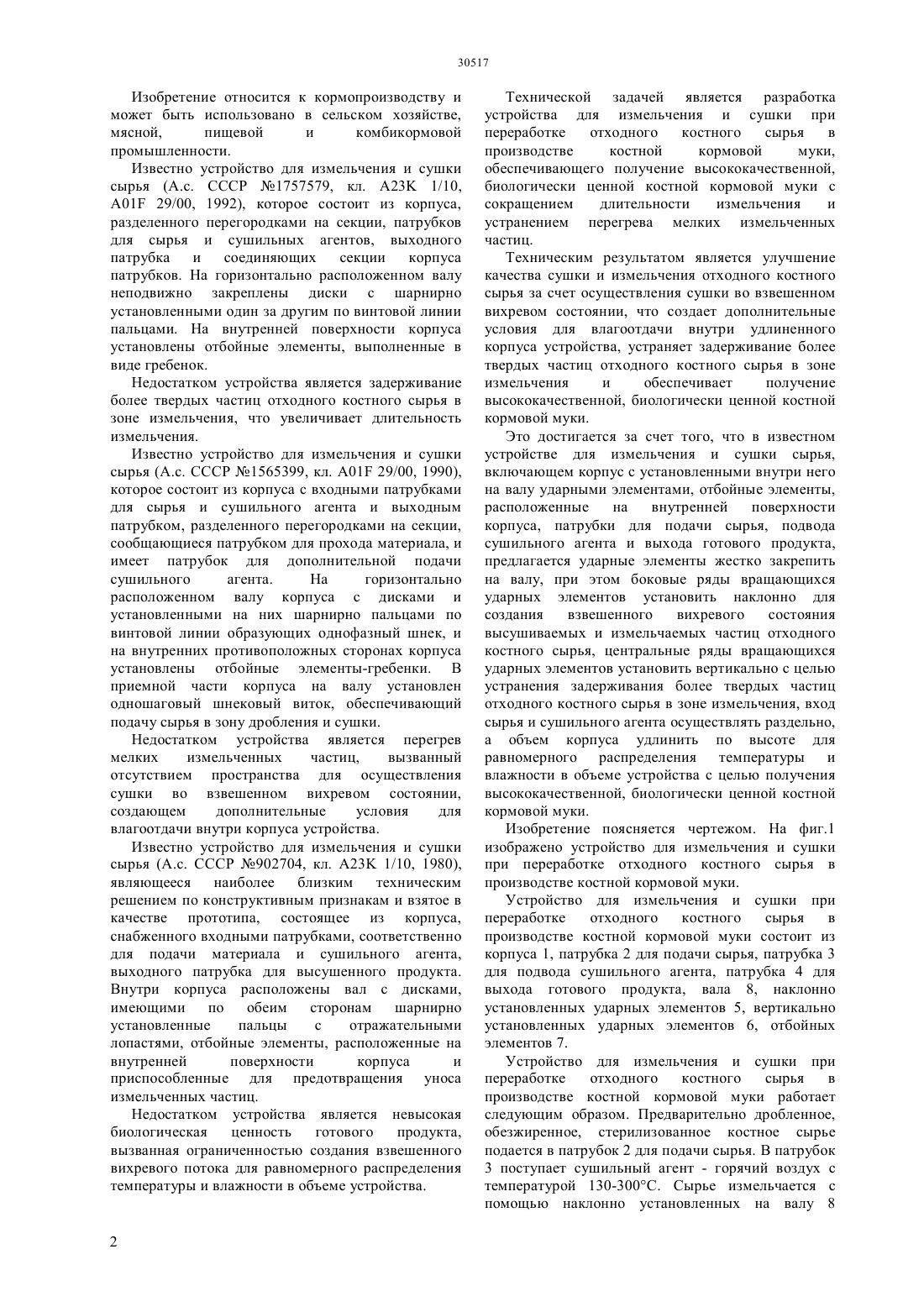

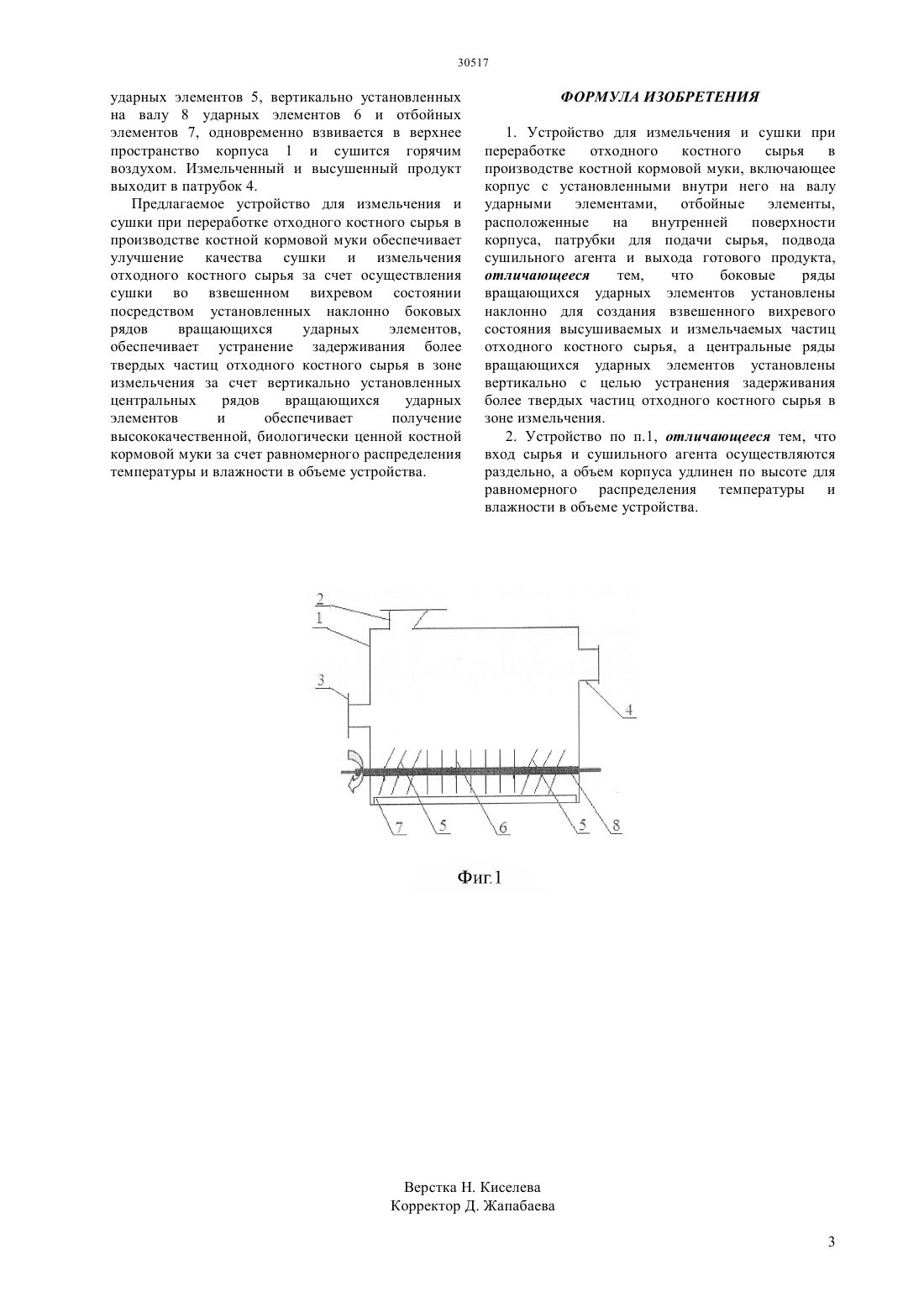

(51) 23 1/10 (2006.01) 01 29/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ установленных ударных элементов 5, вертикально установленных ударных элементов 6, отбойных элементов 7. Устройство для измельчения и сушки при переработке отходного костного сырья в производстве костной кормовой муки работает следующим образом. Предварительно дробленное,обезжиренное, стерилизованное костное сырье подается в патрубок 2 для подачи сырья. В патрубок 3 поступает сушильный агент - горячий воздух с температурой 130-300 С. Сырье измельчается с помощью наклонно установленных на валу 8 ударных элементов 5, вертикально установленных на валу 8 ударных элементов 6 и отбойных элементов 7, одновременно взвивается в верхнее пространство корпуса 1 и сушится горячим воздухом. Измельченный и высушенный продукт выходит в патрубок 4. Предлагаемое устройство для измельчения и сушки при переработке отходного костного сырья в производстве костной кормовой муки обеспечивает улучшение качества сушки и измельчения отходного костного сырья за счет осуществления сушки во взвешенном вихревом состоянии посредством установленных наклонно боковых рядов вращающихся ударных элементов,обеспечивает устранение задерживания более твердых частиц отходного костного сырья в зоне измельчения за счет вертикально установленных центральных рядов вращающихся ударных элементов и обеспечивает получение высококачественной, биологически ценной костной кормовой муки за счет равномерного распределения температуры и влажности в объеме устройства.(72) Искаков Руслан Маратбекович Смакова Бакыт Сериковна Банбаева Жания Ерболатызы Искакова Асель Маратбековна Манапова Жанбота Кайратовна Какабаев Нурбол Аязбаевич(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(54) УСТРОЙСТВО ДЛЯ ИЗМЕЛЬЧЕНИЯ И СУШКИ ПРИ ПЕРЕРАБОТКЕ ОТХОДНОГО КОСТНОГО СЫРЬЯ В ПРОИЗВОДСТВЕ КОСТНОЙ КОРМОВОЙ МУКИ(57) Изобретение относится к кормопроизводству и может быть использовано в сельском хозяйстве,мясной,пищевой и комбикормовой промышленности. Техническим результатом является улучшение качества сушки и измельчения отходного костного сырья за счет осуществления сушки во взвешенном состоянии, что создает дополнительные условия для влагоотдачи внутри корпуса устройства, устраняет задерживание более твердых частиц отходного костного сырья в зоне измельчения и обеспечивает получение высококачественной,биологически ценной костной кормовой муки. Устройство для измельчения и сушки при переработке отходного костного сырья в производстве костной кормовой муки состоит из корпуса 1, патрубка 2 для подачи сырья, патрубка 3 для подвода сушильного агента, патрубка 4 для выхода готового продукта, вала 8, наклонно Изобретение относится к кормопроизводству и может быть использовано в сельском хозяйстве,мясной,пищевой и комбикормовой промышленности. Известно устройство для измельчения и сушки сырья (А.с. СССР 1757579, кл. А 23 1/10,01 29/00, 1992), которое состоит из корпуса,разделенного перегородками на секции, патрубков для сырья и сушильных агентов, выходного патрубка и соединяющих секции корпуса патрубков. На горизонтально расположенном валу неподвижно закреплены диски с шарнирно установленными один за другим по винтовой линии пальцами. На внутренней поверхности корпуса установлены отбойные элементы, выполненные в виде гребенок. Недостатком устройства является задерживание более твердых частиц отходного костного сырья в зоне измельчения, что увеличивает длительность измельчения. Известно устройство для измельчения и сушки сырья (А.с. СССР 1565399, кл. А 01 29/00, 1990),которое состоит из корпуса с входными патрубками для сырья и сушильного агента и выходным патрубком, разделенного перегородками на секции,сообщающиеся патрубком для прохода материала, и имеет патрубок для дополнительной подачи сушильного агента. На горизонтально расположенном валу корпуса с дисками и установленными на них шарнирно пальцами по винтовой линии образующих однофазный шнек, и на внутренних противоположных сторонах корпуса установлены отбойные элементы-гребенки. В приемной части корпуса на валу установлен одношаговый шнековый виток, обеспечивающий подачу сырья в зону дробления и сушки. Недостатком устройства является перегрев мелких измельченных частиц,вызванный отсутствием пространства для осуществления сушки во взвешенном вихревом состоянии,создающем дополнительные условия для влагоотдачи внутри корпуса устройства. Известно устройство для измельчения и сушки сырья (А.с. СССР 902704, кл. А 23 1/10, 1980),являющееся наиболее близким техническим решением по конструктивным признакам и взятое в качестве прототипа, состоящее из корпуса,снабженного входными патрубками, соответственно для подачи материала и сушильного агента,выходного патрубка для высушенного продукта. Внутри корпуса расположены вал с дисками,имеющими по обеим сторонам шарнирно установленные пальцы с отражательными лопастями, отбойные элементы, расположенные на внутренней поверхности корпуса и приспособленные для предотвращения уноса измельченных частиц. Недостатком устройства является невысокая биологическая ценность готового продукта,вызванная ограниченностью создания взвешенного вихревого потока для равномерного распределения температуры и влажности в объеме устройства. Технической задачей является разработка устройства для измельчения и сушки при переработке отходного костного сырья в производстве костной кормовой муки,обеспечивающего получение высококачественной,биологически ценной костной кормовой муки с сокращением длительности измельчения и устранением перегрева мелких измельченных частиц. Техническим результатом является улучшение качества сушки и измельчения отходного костного сырья за счет осуществления сушки во взвешенном вихревом состоянии, что создает дополнительные условия для влагоотдачи внутри удлиненного корпуса устройства, устраняет задерживание более твердых частиц отходного костного сырья в зоне измельчения и обеспечивает получение высококачественной, биологически ценной костной кормовой муки. Это достигается за счет того, что в известном устройстве для измельчения и сушки сырья,включающем корпус с установленными внутри него на валу ударными элементами, отбойные элементы,расположенные на внутренней поверхности корпуса, патрубки для подачи сырья, подвода сушильного агента и выхода готового продукта,предлагается ударные элементы жестко закрепить на валу, при этом боковые ряды вращающихся ударных элементов установить наклонно для создания взвешенного вихревого состояния высушиваемых и измельчаемых частиц отходного костного сырья, центральные ряды вращающихся ударных элементов установить вертикально с целью устранения задерживания более твердых частиц отходного костного сырья в зоне измельчения, вход сырья и сушильного агента осуществлять раздельно,а объем корпуса удлинить по высоте для равномерного распределения температуры и влажности в объеме устройства с целью получения высококачественной, биологически ценной костной кормовой муки. Изобретение поясняется чертежом. На фиг.1 изображено устройство для измельчения и сушки при переработке отходного костного сырья в производстве костной кормовой муки. Устройство для измельчения и сушки при переработке отходного костного сырья в производстве костной кормовой муки состоит из корпуса 1, патрубка 2 для подачи сырья, патрубка 3 для подвода сушильного агента, патрубка 4 для выхода готового продукта, вала 8, наклонно установленных ударных элементов 5, вертикально установленных ударных элементов 6, отбойных элементов 7. Устройство для измельчения и сушки при переработке отходного костного сырья в производстве костной кормовой муки работает следующим образом. Предварительно дробленное,обезжиренное, стерилизованное костное сырье подается в патрубок 2 для подачи сырья. В патрубок 3 поступает сушильный агент - горячий воздух с температурой 130-300 С. Сырье измельчается с помощью наклонно установленных на валу 8 ударных элементов 5, вертикально установленных на валу 8 ударных элементов 6 и отбойных элементов 7, одновременно взвивается в верхнее пространство корпуса 1 и сушится горячим воздухом. Измельченный и высушенный продукт выходит в патрубок 4. Предлагаемое устройство для измельчения и сушки при переработке отходного костного сырья в производстве костной кормовой муки обеспечивает улучшение качества сушки и измельчения отходного костного сырья за счет осуществления сушки во взвешенном вихревом состоянии посредством установленных наклонно боковых рядов вращающихся ударных элементов,обеспечивает устранение задерживания более твердых частиц отходного костного сырья в зоне измельчения за счет вертикально установленных центральных рядов вращающихся ударных элементов и обеспечивает получение высококачественной, биологически ценной костной кормовой муки за счет равномерного распределения температуры и влажности в объеме устройства. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для измельчения и сушки при переработке отходного костного сырья в производстве костной кормовой муки, включающее корпус с установленными внутри него на валу ударными элементами,отбойные элементы,расположенные на внутренней поверхности корпуса, патрубки для подачи сырья, подвода сушильного агента и выхода готового продукта,отличающееся тем,что боковые ряды вращающихся ударных элементов установлены наклонно для создания взвешенного вихревого состояния высушиваемых и измельчаемых частиц отходного костного сырья, а центральные ряды вращающихся ударных элементов установлены вертикально с целью устранения задерживания более твердых частиц отходного костного сырья в зоне измельчения. 2. Устройство по п.1, отличающееся тем, что вход сырья и сушильного агента осуществляются раздельно, а объем корпуса удлинен по высоте для равномерного распределения температуры и влажности в объеме устройства.
