Линия для производства сухих животных кормов

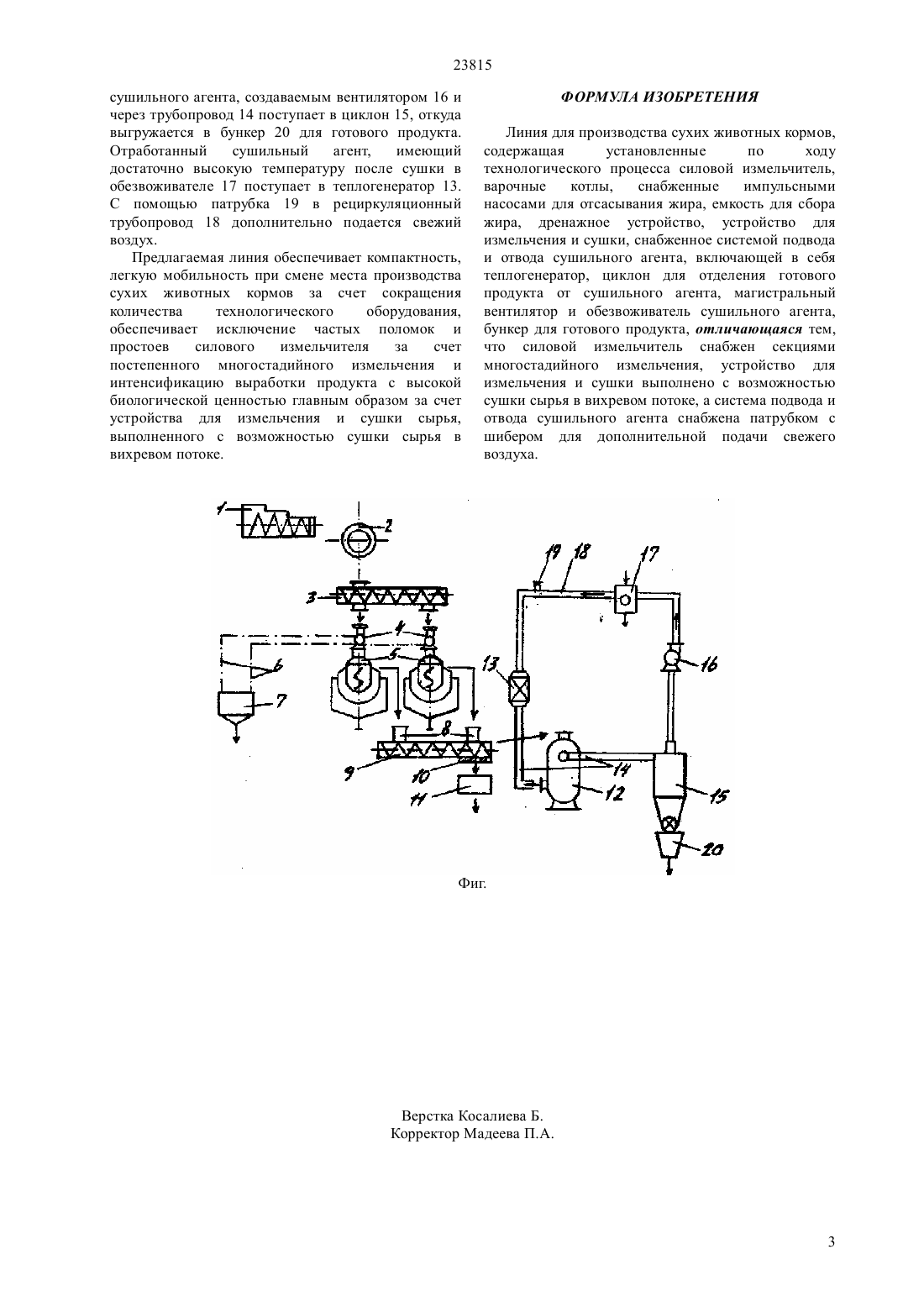

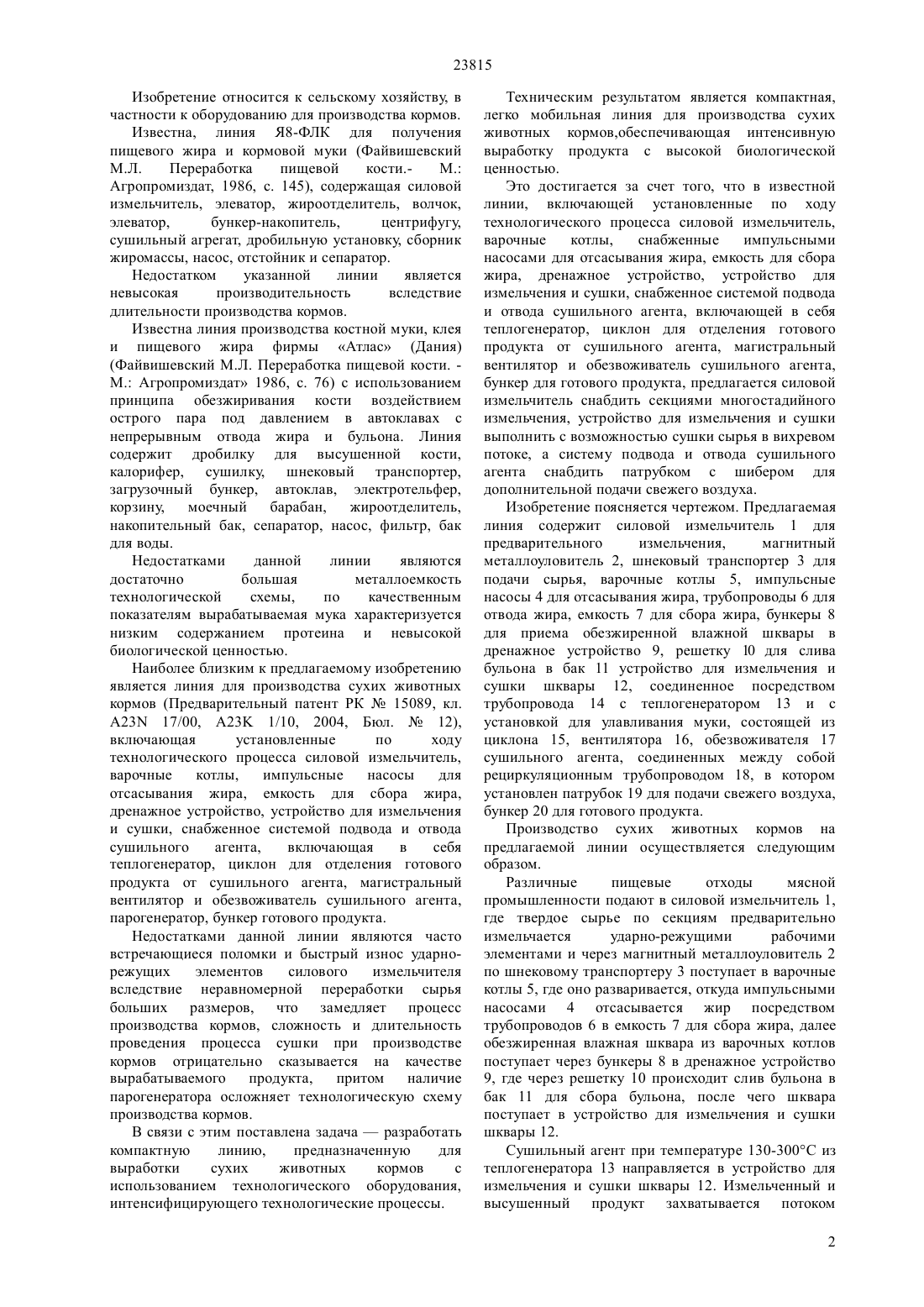

(51) 23 17/00 (2010.01) 23 1/10 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Различные пищевые отходы мясной промышленности подают в силовой измельчитель 1,где твердое сырье по секциям предварительно измельчается ударно-режущими рабочими элементами и через магнитный металлоуловитель 2 по шнековому транспортеру 3 поступает в варочные котлы 5, где оно разваривается, откуда импульсными насосами 4 отсасывается жир посредством трубопроводов 6 в емкость 7 для сбора жира, далее обезжиренная влажная шквара из варочных котлов поступает через бункеры 8 в дренажное устройство 9, где через решетку 10 происходит слив бульона в бак 11 для сбора бульона, после чего шквара поступает в устройство для измельчения и сушки шквары 12. Сушильный агент при температуре 130300 С из теплогенератора 13 направляется в устройство для измельчения и сушки шквары 12. Измельченный и высушенный продукт захватывается потоком сушильного агента,создаваемым вентилятором 16 и через трубопровод 14 поступает в циклон 15, откуда выгружается в бункер 20 для готового продукта. Отработанный сушильный агент, имеющий достаточно высокую температуру после сушки в обезвоживателе 17 поступает в теплогенератор 13. С помощью патрубка 19 в рециркуляционный трубопровод 18 дополнительно подается свежий воздух. Предлагаемая линия обеспечивает компактность,легкую мобильность при смене места производства сухих животных кормов за счет сокращения количества технологического оборудования,обеспечивает исключение частых поломок и простоев силового измельчителя за счет постепенного многостадийного измельчения и интенсификацию выработки продукта с высокой биологической ценностью главным образом за счет устройства для измельчения и сушки сырья,выполненного с возможностью сушки сырья в вихревом потоке.(72) Искаков Руслан Маратбекович Омаров Марат Магзиевич Искакова Асель Маратбековна Ибраева Оразбике Токтархановна Ибраев Иршек Кажикаримович(56) Предварительный патент РК 15089, кл. А 23 17/00, А 23 1/10, 2004(54) ЛИНИЯ ДЛЯ ПРОИЗВОДСТВА СУХИХ ЖИВОТНЫХ КОРМОВ(57) Изобретение относится к сельскому хозяйству,в частности к оборудованию для производства кормов. Техническим результатом является компактная,легко мобильная линия для производства сухих животных кормов, обеспечивающая интенсивную выработку продукта с высокой биологической ценностью. Предлагаемая линия содержит силовой измельчитель 1 для предварительного измельчения,магнитный металлоуловитель 2,шнековый транспортер 3 для подачи сырья, варочные котлы 5,импульсные насосы 4 для отсасывания жира,трубопроводы 6 для отвода жира, емкость 7 для сбора жира, бункеры 8 для приема обезжиренной влажной шквары в дренажное устройство 9, решетку 10 для слива бульона в бак 11, устройство для измельчения и сушки шквары 12, соединенное посредством трубопроводов 14 с теплогенератором 13 и с установкой для улавливания муки, состоящей из циклона 15, вентилятора 16, обезвоживателя 17 сушильного агента, соединенных между собой рециркуляционным трубопроводом 18, в котором установлен патрубок 19 для подачи свежего воздуха,бункер 20 для готового продукта. Производство сухих животных кормов на предлагаемой линии осуществляется следующим образом. 23815 Изобретение относится к сельскому хозяйству, в частности к оборудованию для производства кормов. Известна, линия Я 8-ФЛК для получения пищевого жира и кормовой муки (Файвишевский М.Л. Переработка пищевой кости.М. Агропромиздат, 1986, с. 145), содержащая силовой измельчитель, элеватор, жироотделитель, волчок,элеватор,бункер-накопитель,центрифугу,сушильный агрегат, дробильную установку, сборник жиромассы, насос, отстойник и сепаратор. Недостатком указанной линии является невысокая производительность вследствие длительности производства кормов. Известна линия производства костной муки, клея и пищевого жира фирмы Атлас (Дания)(Файвишевский М.Л. Переработка пищевой кости. М. Агропромиздат 1986, с. 76) с использованием принципа обезжиривания кости воздействием острого пара под давлением в автоклавах с непрерывным отвода жира и бульона. Линия содержит дробилку для высушенной кости,калорифер, сушилку, шнековый транспортер,загрузочный бункер, автоклав, электротельфер,корзину, моечный барабан, жироотделитель,накопительный бак, сепаратор, насос, фильтр, бак для воды. Недостатками данной линии являются достаточно большая металлоемкость технологической схемы,по качественным показателям вырабатываемая мука характеризуется низким содержанием протеина и невысокой биологической ценностью. Наиболее близким к предлагаемому изобретению является линия для производства сухих животных кормов (Предварительный патент РК 15089, кл. А 23 17/00, А 23 1/10, 2004, Бюл.12),включающая установленные по ходу технологического процесса силовой измельчитель,варочные котлы,импульсные насосы для отсасывания жира, емкость для сбора жира,дренажное устройство, устройство для измельчения и сушки, снабженное системой подвода и отвода сушильного агента,включающая в себя теплогенератор, циклон для отделения готового продукта от сушильного агента, магистральный вентилятор и обезвоживатель сушильного агента,парогенератор, бункер готового продукта. Недостатками данной линии являются часто встречающиеся поломки и быстрый износ ударнорежущих элементов силового измельчителя вследствие неравномерной переработки сырья больших размеров, что замедляет процесс производства кормов, сложность и длительность проведения процесса сушки при производстве кормов отрицательно сказывается на качестве вырабатываемого продукта, притом наличие парогенератора осложняет технологическую схему производства кормов. В связи с этим поставлена задачаразработать компактную линию,предназначенную для выработки сухих животных кормов с использованием технологического оборудования,интенсифицирующего технологические процессы. Техническим результатом является компактная,легко мобильная линия для производства сухих животных кормов,обеспечивающая интенсивную выработку продукта с высокой биологической ценностью. Это достигается за счет того, что в известной линии, включающей установленные по ходу технологического процесса силовой измельчитель,варочные котлы,снабженные импульсными насосами для отсасывания жира, емкость для сбора жира, дренажное устройство, устройство для измельчения и сушки, снабженное системой подвода и отвода сушильного агента, включающей в себя теплогенератор, циклон для отделения готового продукта от сушильного агента, магистральный вентилятор и обезвоживатель сушильного агента,бункер для готового продукта, предлагается силовой измельчитель снабдить секциями многостадийного измельчения, устройство для измельчения и сушки выполнить с возможностью сушки сырья в вихревом потоке, а систему подвода и отвода сушильного агента снабдить патрубком с шибером для дополнительной подачи свежего воздуха. Изобретение поясняется чертежом. Предлагаемая линия содержит силовой измельчитель 1 для предварительного измельчения,магнитный металлоуловитель 2, шнековый транспортер 3 для подачи сырья, варочные котлы 5, импульсные насосы 4 для отсасывания жира, трубопроводы 6 для отвода жира, емкость 7 для сбора жира, бункеры 8 для приема обезжиренной влажной шквары в дренажное устройство 9, решетку 10 для слива бульона в бак 11 устройство для измельчения и сушки шквары 12, соединенное посредством трубопровода 14 с теплогенератором 13 и с установкой для улавливания муки, состоящей из циклона 15, вентилятора 16, обезвоживателя 17 сушильного агента, соединенных между собой рециркуляционным трубопроводом 18, в котором установлен патрубок 19 для подачи свежего воздуха,бункер 20 для готового продукта. Производство сухих животных кормов на предлагаемой линии осуществляется следующим образом. Различные пищевые отходы мясной промышленности подают в силовой измельчитель 1,где твердое сырье по секциям предварительно измельчается ударно-режущими рабочими элементами и через магнитный металлоуловитель 2 по шнековому транспортеру 3 поступает в варочные котлы 5, где оно разваривается, откуда импульсными насосами 4 отсасывается жир посредством трубопроводов 6 в емкость 7 для сбора жира, далее обезжиренная влажная шквара из варочных котлов поступает через бункеры 8 в дренажное устройство 9, где через решетку 10 происходит слив бульона в бак 11 для сбора бульона, после чего шквара поступает в устройство для измельчения и сушки шквары 12. Сушильный агент при температуре 130-300 С из теплогенератора 13 направляется в устройство для измельчения и сушки шквары 12. Измельченный и высушенный продукт захватывается потоком 2 23815 сушильного агента, создаваемым вентилятором 16 и через трубопровод 14 поступает в циклон 15, откуда выгружается в бункер 20 для готового продукта. Отработанный сушильный агент,имеющий достаточно высокую температуру после сушки в обезвоживателе 17 поступает в теплогенератор 13.помощью патрубка 19 в рециркуляционный трубопровод 18 дополнительно подается свежий воздух. Предлагаемая линия обеспечивает компактность,легкую мобильность при смене места производства сухих животных кормов за счет сокращения количества технологического оборудования,обеспечивает исключение частых поломок и простоев силового измельчителя за счет постепенного многостадийного измельчения и интенсификацию выработки продукта с высокой биологической ценностью главным образом за счет устройства для измельчения и сушки сырья,выполненного с возможностью сушки сырья в вихревом потоке. ФОРМУЛА ИЗОБРЕТЕНИЯ Линия для производства сухих животных кормов,содержащая установленные по ходу технологического процесса силовой измельчитель,варочные котлы,снабженные импульсными насосами для отсасывания жира, емкость для сбора жира, дренажное устройство, устройство для измельчения и сушки, снабженное системой подвода и отвода сушильного агента, включающей в себя теплогенератор, циклон для отделения готового продукта от сушильного агента, магистральный вентилятор и обезвоживатель сушильного агента,бункер для готового продукта, отличающаяся тем,что силовой измельчитель снабжен секциями многостадийного измельчения, устройство для измельчения и сушки выполнено с возможностью сушки сырья в вихревом потоке, а система подвода и отвода сушильного агента снабжена патрубком с шибером для дополнительной подачи свежего воздуха.
