Вибропитатель

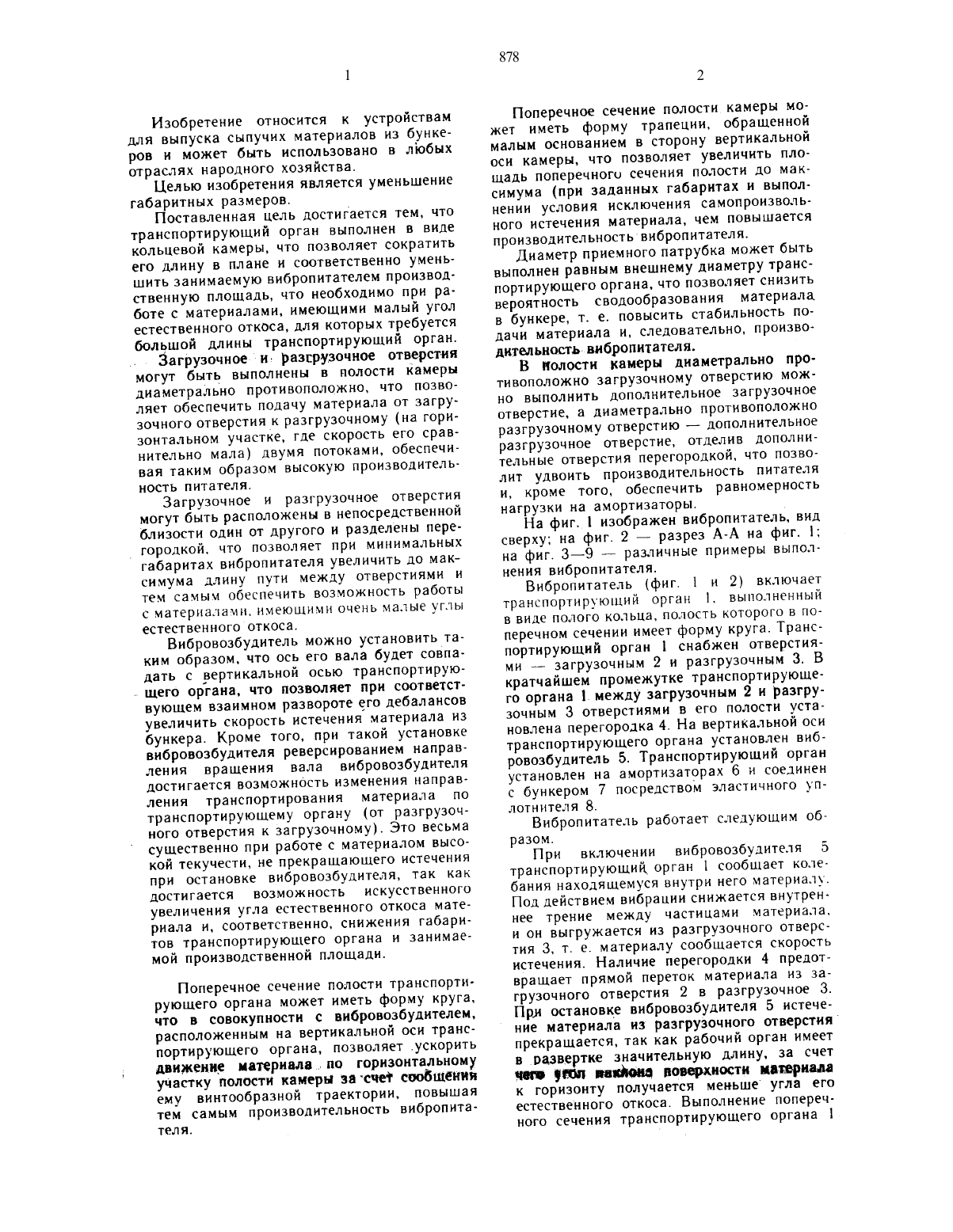

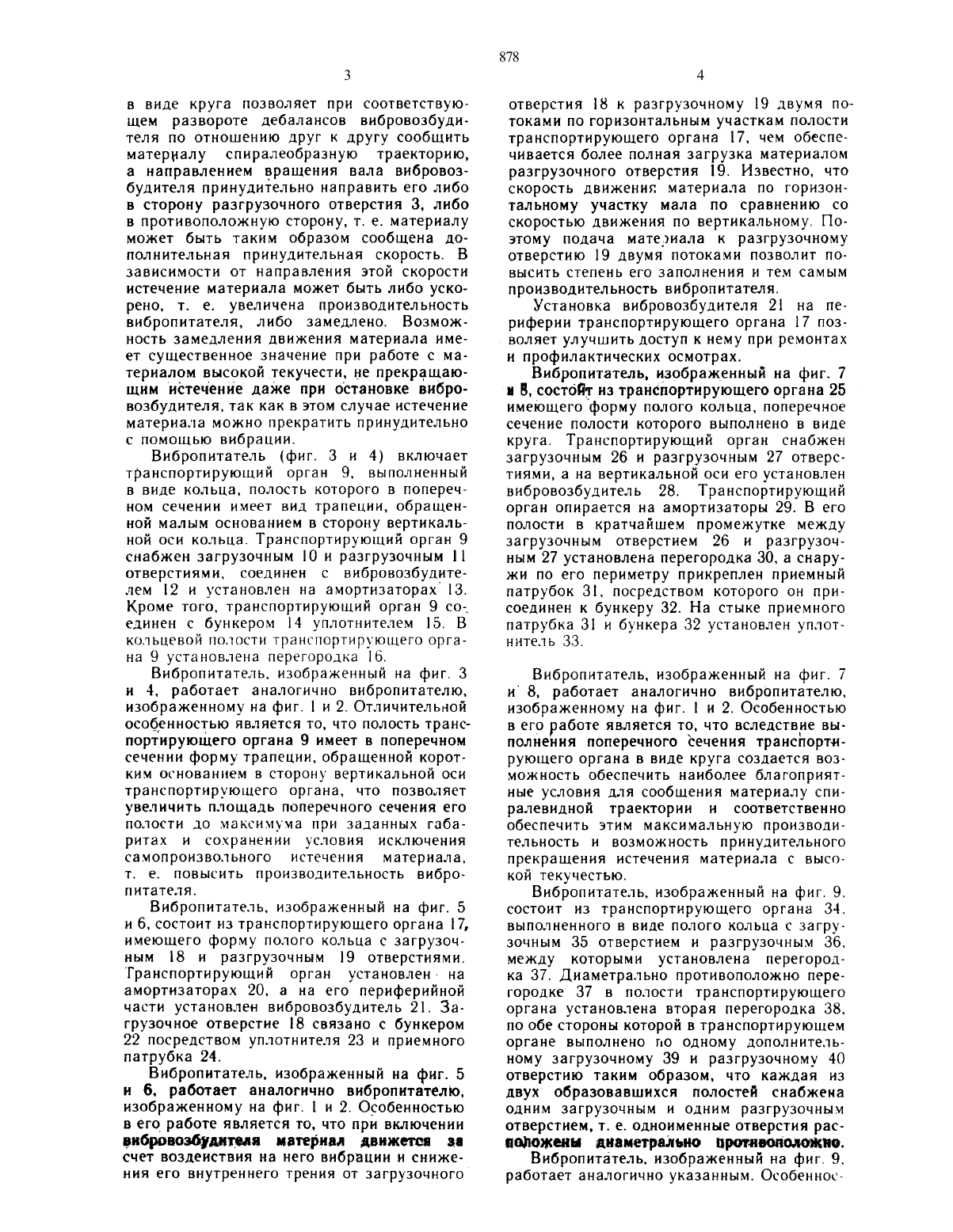

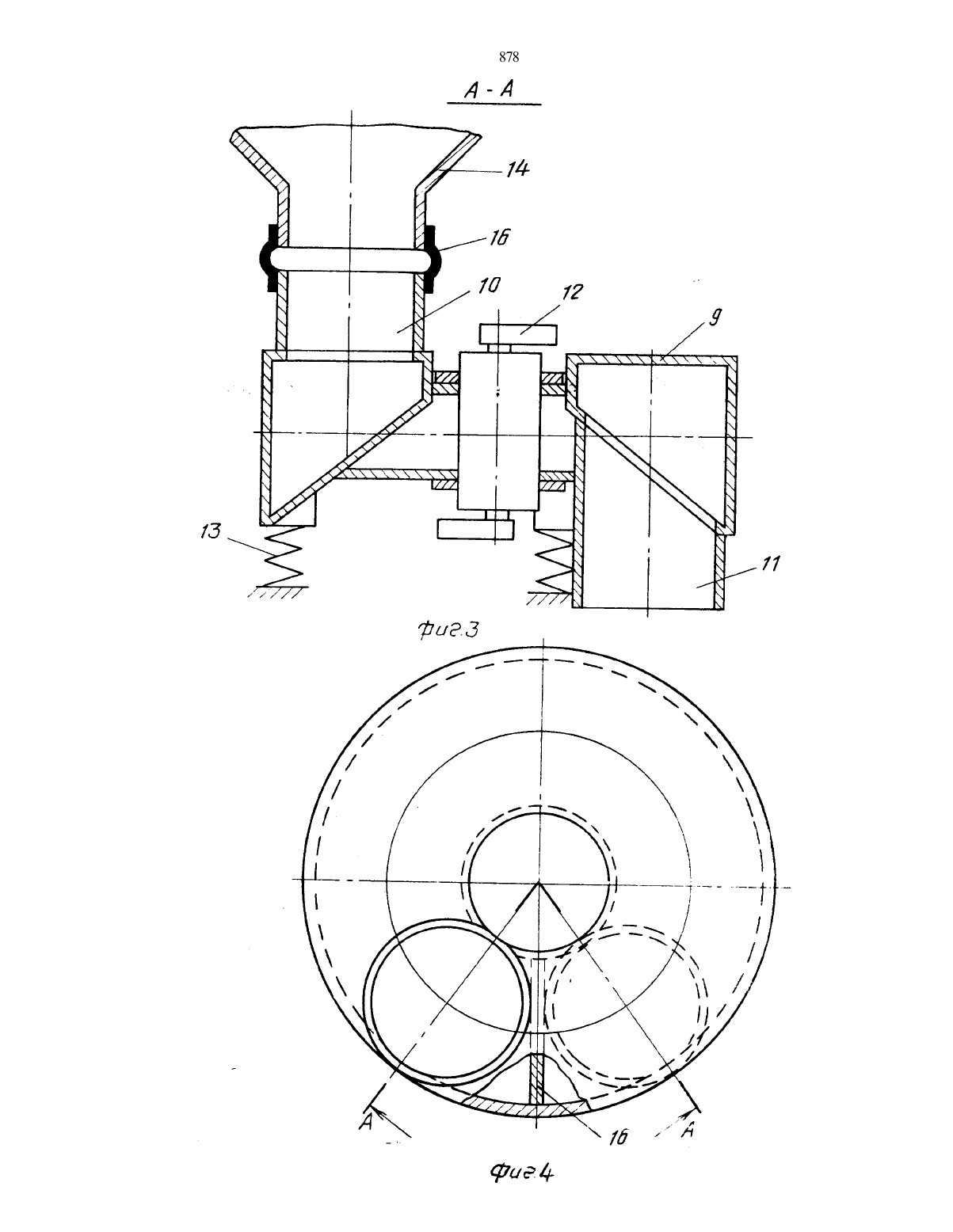

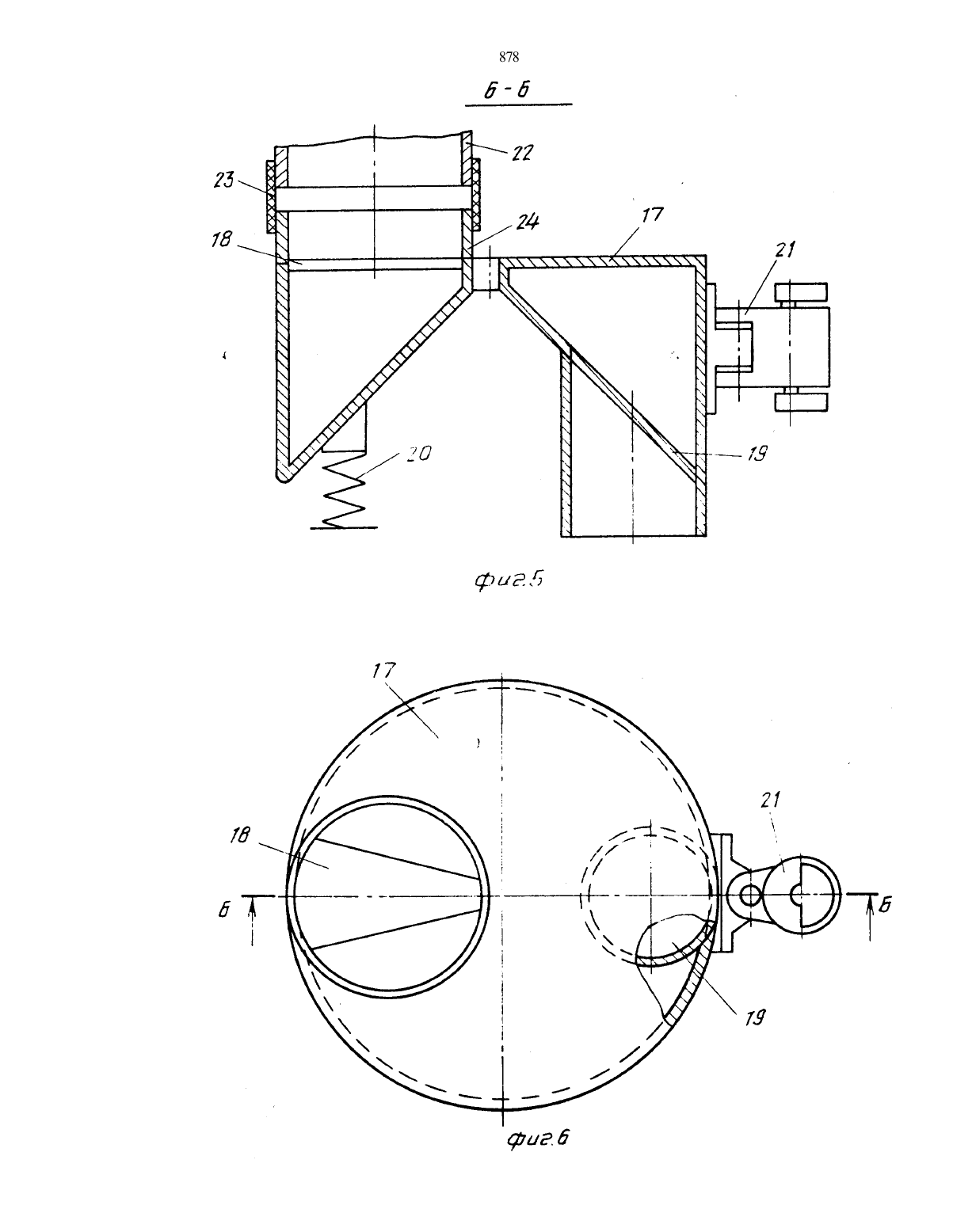

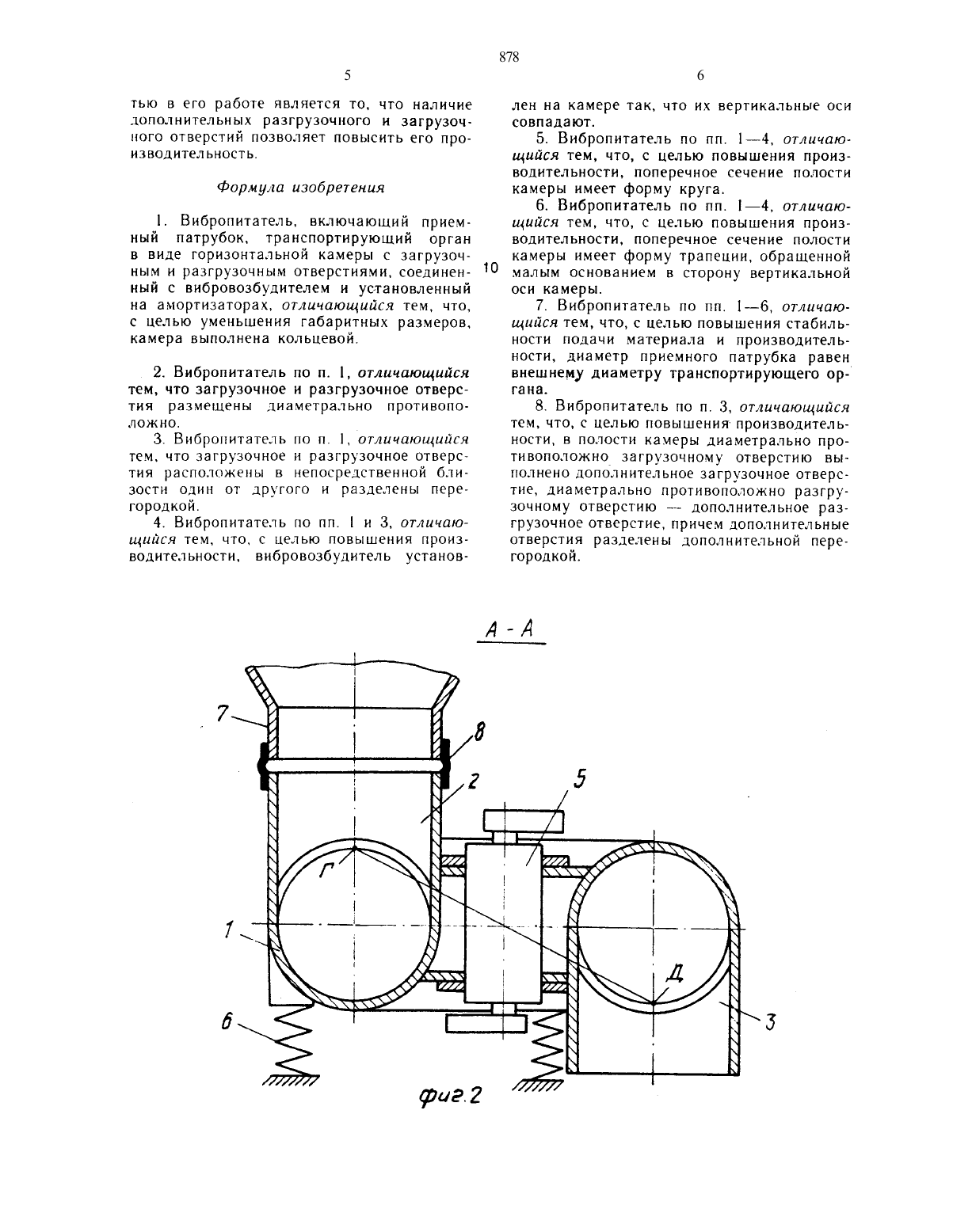

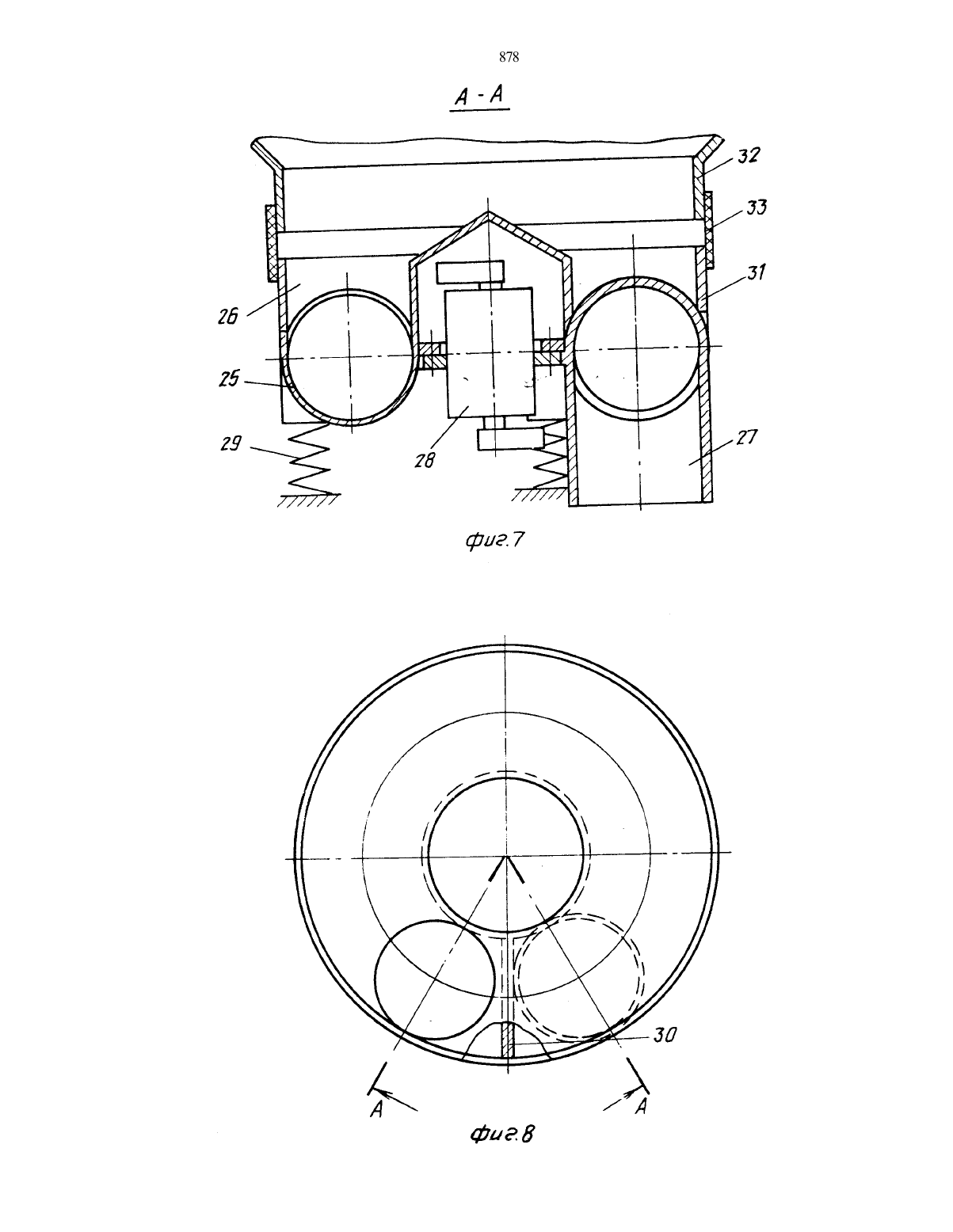

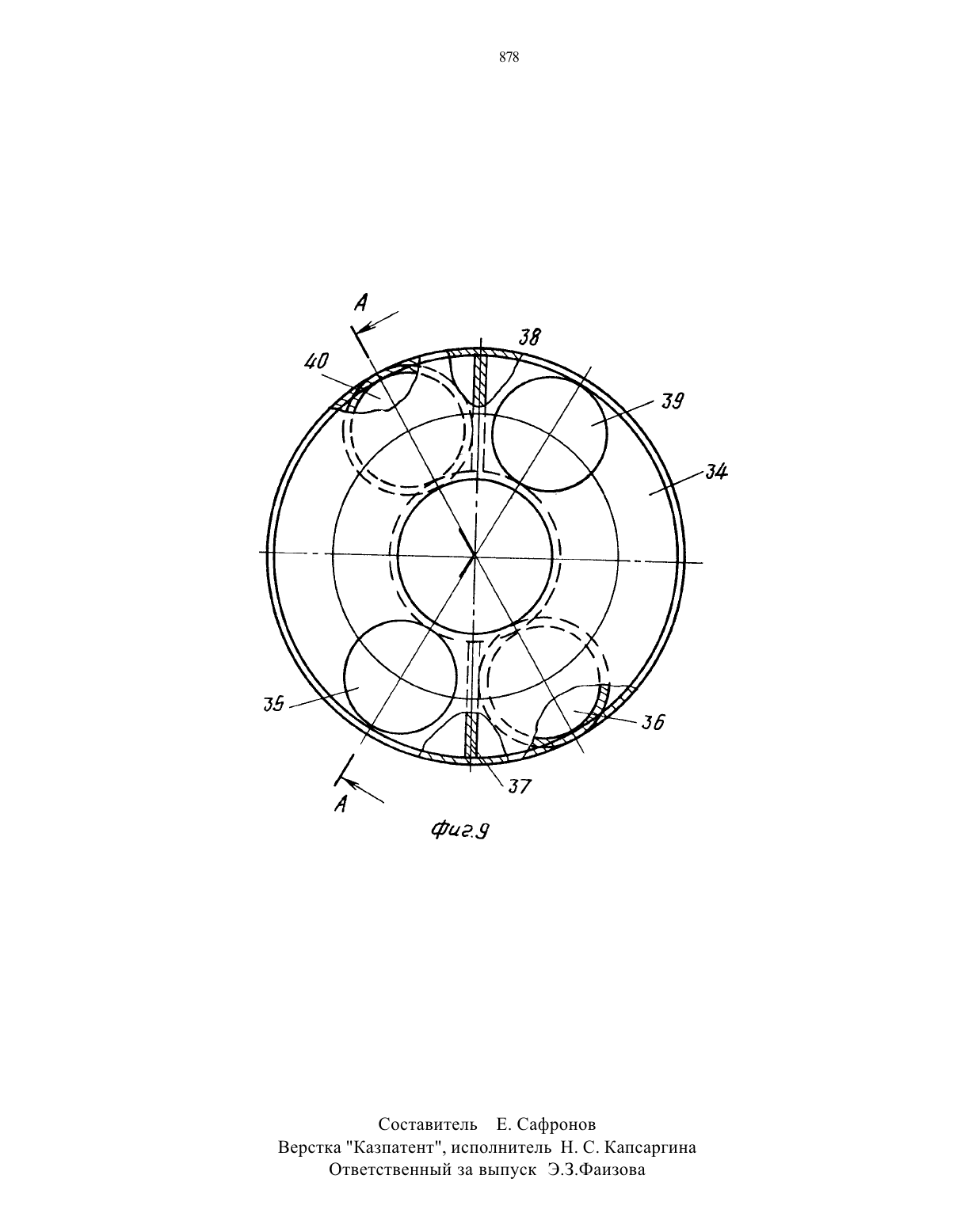

Изобретение относится к устройствам для выпуска сыпучих материалов из бункеров и может быть использовано в любых отраслях народного хозяйства.Целью изобретения является уменьшение габаритных размеров.Поставленная цель достигается тем, что транспортирующий орган выполнен в виде кольцевой камеры, что позволяет сократить его длину в плане и соответственно уменьшить занимаемую вибропитателем производственную площадь, что необходимо при работе с материалами, имеющими малый угол естественного откоса, для которых требуется большой длины транспортирующий орган.Загрузочное и- разгрузочное отверстия могут быть выполнены в полости камеры диаметрально противоположно, что позволяет обеспечить подачу материала от загрузочного отверстия к разгрузочному (на горизонтальном участке, где скорость его сравнительно мала) двумя потоками, обеспечивая таким образом высокую производительность питателя.Загрузочное и разгрузочное отверстия могут быть расположены в непосредственной близости один от другого и разделены перегородкой, что позволяет при минимальных габаритах вибропитателя увеличить до максимума длину пути между отверстиями и тем самым обеспечить возможность работы с материалами. имеющими очень малые углы естественного откоса.Вибровозбудитель можно установить таким образом, что ось его вала будет совпадать с вертикальной осью транспортирую- ЩВГО ОРГЗНЭ, ЧТО ПОЗВОЛЯЭТ при СООТВЕТСТ вующем взаимном развороте его дебалансов увеличить скорость истечения материала из бункера. Кроме того, при такой установке вибровозбудителя реверснрованием направ ления вращения вала вибровозбудителя достигается возможность изменения направления транспортирования материала потранспортирующему органу (от разгрузочного отверстия к загрузочному). Это весьма существенно при работе с материалом высокой текучести, не прекращающего истечения при остановке вибровозбудителя, так как достигается возможность искусственного увеличения угла естественного откоса материала и, соответственно, снижения габаритов транспортирующего органа и занимаемой производственной площади.Поперечное сечение полости транспортирующего органа может иметь форму круга,что в совокупности с вибровозбудителем. рЗСПОЛОЖЕННЫМ на вертикальной ОСН транспортирующего органа, позволяет ускорить движение материала по горизонтальному участку полости камеры за счет сообщения ему винтообразной траектории, повышая ТЕМ СЗМЫМ ПРОИЗВОДИТЕЛЬНОСТЬ ВИбРОПНТЗ ТЕЛ Я.Поперечное сечение полости камеры может иметь форму трапеции, обращенной малым основанием в сторону вертикальной оси камеры, что позволяет увеличить площадь поперечного сечения полости до максимума (при заданных габаритах и выполнении условия исключения самопроизвольного истечения матернала, чем повышается производительность вибропитателя.Диаметр приемного патрубка может быть выполнен равным внешнему диаметру транспортирующего органа, что позволяет снизить вероятность сводообразования материала в бункере, т, е. повысить стабильность подачи материала и, следовательно. произвотщательность вибропитателя.В полости камеры диаметрально противоположно загрузочному отверстию можно выполнить дополнительное загрузочное отверстие, а диаметрально противоположно разгрузочному отверстию дополнительное разгрузочное отверстие, отделив дополнительные отверстия перегородкой, что позволит удвоить производительность питателя и, кроме того, обеспечить равномерность нагрузки на амортизаторы.На фиг. 1 изображен вибропитатель, вид сверху на фиг. 2 разрез А-А на фиг. 1 на фиг. З 9 различные примеры выполнения вибропитателя.Вибропитатель (фиг. 1 и 2) включает транспортирующий орган 1. выполненный в виде полого кольца, полость которого в поперечном сечении имеет форму круга. Транспортирующий орган 1 снабжен отверстиями - загрузочным 2 и разгрузочным 3. В кратчайшем промежутке транспортирующего органа 1. между загрузочным 2 и разгрузочным 3 отверстиями в его полости установлена перегородка 4. На вертикальной оси транспортирующего органа установлен вибровозбудитель 5. Транспортирующий орган установлен на амортизаторах 6 и соединен с бункером 7 посредством эластичного уплотнителя 8Вибропитатель работает следующим образом.При включении вибровозбудителя 5 транспортирующий орган 1 сообщает колебания находящемуся внутри него материалу. Под действием вибрации снижается внутреннее трение между частицами материала,и он выгружается из разгрузочного отверстия 3, т. е. материалу сообщается скорость истечения. Наличие перегородки 4 предотвращает прямой переток материала из загрузочного отверстия 2 в разгрузочное 3. При остановке вибровозбудителя 5 истече ние материала из разгрузочного отверстияпрекращается, так как рабочий орган имеет В ВЗЗВВРТКС ЗНЗЧНТЛЬНУЮ ДЛИН). 38 СЧЕТ чаш уши катиона поверхности материала К ГОРНЗОНТУ ПОЛУЧЗСТСЯ МВНЬШЕ. УГЛЯ ВГО ЕСТЕСТВСННОГО ОТКОСЗ. ВЫПОЛНЕНИЕ поперечного сечения транспортирующего органа 1в виде круга позволяет при соответствующем развороте дебалансов вибровозбудителя по отношению друг к другу сообщить материалу спиралеобразную траекторию,а направлением вращения вала вибровозбудителя принудительно направить его либо в сторону разгрузочного отверстия 3, либо в противоположную сторону, т. е. материалу может быть таким образом сообщена дополнительная принудительная скорость. В зависимости от направления этой скорости истечение материала может быть либо ускорено, т. е. увеличена производительность внбропитателя, либо замедлено. Возможность замедления движения материала имеет существенное значение при работе с материалом высокой текучести, не прекращающим истечение даже при остановке вибровозбудителя. так как в этом случае истечение материала можно прекратить принудительно с помощью вибрации.Вибропитатель (фиг. 3 и 4) включает транспортирующий орган 9, выполненный в виде кольца, полость которого в поперечном сечении имеет вид трапеции, обращенной малым основанием в сторону вертикальной оси кольца. Транспортирующий орган 9 снабжен загрузочным 10 и разгрузочным 11 отверстиями, соединен с вибровозбудителем 12 и установлен на амортизаторах. 13. Кроме того, транспортирующий орган 9 соединен с бункером 14 уплотнителем 15. В кольцевой полости транспортирующего органа 9 установлена перегородка 16.Вибропитатель. изображенный на фиг. 3 и 4. работает аналогично вибропитателю. изображенному на фиг. 1 и 2. Отличительной особенностью является то, что полость транспортируюшего органа 9 имеет в поперечном сечении форму трапеции, обращенной коротким основанием в сторону вертикальной оси транспортирующего органа. что позволяет увеличить площадь поперечного сечения его полости до максимума при заданных габаритах и сохранении условия исключения самопроизвольного истечения материала,т. е. повысить производительность вибропитателя.Вибропитатель, изображенный на фиг. 5 и 6, состоит из транспортирующего органа 17,имеющего форму полого кольца с загрузочным 18 и разгрузочным 19 отверстиями. Транспортирующий орган установлен- на амортизаторах 20, а на его периферийной части установлен вибровозбудитель 21. Загрузочное отверстие 18 связано с бункером 22 посредством уплотнителя 23 и приемного патрубка 24.Вибропитатель, изображенный на фиг. 5 и 6. работает аналогично вибропитателю. изображенному на фиг. 1 и 2. Особенностью в его работе является то, что при включении вибровозбудитеда материал движется и счет воздеиствия на него вибрации и снижения его внутреннего трения от загрузочногоотверстия 18 к разгрузочному 19 двумя потоками по горизонтальным участкам полости транспортирующего органа 17. чем обеспечивается более полная загрузка материалом разгрузочного отверстия 19. Известно, что скорость движения материала по горизонтальному участку мала по сравнению со скоростью движения по вертикальному. Поэтому подача материала к разгрузочному отверстию 19 двумя потоками позволит повысить степень его заполнения и тем самым производительность вибропитателя.Установка вибровозбудителя 21 на периферии транспортирующего органа 17 позволяет улучшить доступ к нему при ремонтах и профилактических осмотрах.Вибропитатель, изображенный на фиг. 7 и Ысостойтт из транспортирующего органа 25 имеющего форму полого кольца, поперечное сечение полости которого выполнено в виде круга. Транспортирующий орган снабжен загрузочным 26 и разгрузочным 27 отверстиями, а на вертикальной оси его установлен вибровозбудитель 28. Транспортирующий орган опирается на амортизаторы 29. В его полости в кратчайшем промежутке между загрузочным отверстием 26 и разгрузочным 27 установлена перегородка 30, а снаружи по его периметру прикреплен приемный патрубок 31, посредством которого он присоединен к бункеру 32. На стыке приемного патрубка 31 и бункера 32 установлен уплотнитель 33.Вибропитатель, изображенный на фиг. 7 и 8, работает аналогично вибропитателю,изображенному на фиг. 1 и 2. Особенностью в его работе является то, что вследствие выполнения поперечного сечения транспортирующего органа в виде круга создается возможность обеспечить наиболее благоприятные условия для сообщения материалу спиралевидной траектории и соответственно обеспечить этим максимальную производительность и возможность принудительного прекращения истечения материала с высокой текучестью.Вибропитатель, изображенный на фиг. 9. состоит из транспортирующего органа 34. выполненного в виде полого кольца с загрузочным 35 отверстием и разгрузочным 36. между которыми установлена перегородка 37. диаметрально противоположно перегородке 37 в полости транспортирующего органа установлена вторая перегородка 38. по обе стороны которой в транспортирующем органе выполнено по одному дополнительному загрузочному 39 и разгрузочному 40 отверстию таким образом. что каждая из двух образовавшихся полостей снабжена одним загрузочным и одним разгрузочным отверстием, т. е. одноименные отверстия расяшюжеин диаметрально противоположно.ТЬЮ В ЕГО работе ЯВЛЯЕТСЯ ТО. ЧТО НЗЛИЧН ДОПОЛНИТЕЛЬНЫХ РЗЗГРУЗОЧНОГО Н загрузочНОГО ОТВЕРСТИЙ ПОЗВОЛЯЕТ ПОВЫСИТЬ его ПРОНЗВОДНТЕЛЬНОСТЬ.1. Вибропитатель, включающий приемный патрубок, транспортирующий орган в виде горизонтальной камеры с загрузочным н разгрузочным отверстиями, соединенный с вибровозбудителем и установленный на амортизаторах, отличающийся тем, что,с целью уменьшения габаритных размеров. камера выполнена кольцевой.2. Вибропитатель по п. , отличающийся тем, что загрузочное и разгрузочное отверстия размешены диаметрально противоположно. , 3. Вибропитатель по п. 1, отличающийся тем. что загрузочное и разгрузочное отверстия расположены в непосредственной близости один от другого и разделены перегородкой.лен на камере так, что их вертикальные оси совпадают.5. Вибропитатель по пп. 1-4, отличающийся тем, что, с целью повышения производительности, поперечное сечение полости камеры имеет форму круга.б. Вибропитатель по пп. 4, отличающийся тем, что, с целью повышения производительности, поперечное сечение полости камеры имеет форму трапеции, обращенной малым основанием в сторону вертикальной оси камеры.7. Вибропитатель по пп. 16 отличающийся тем, что, с целью повышения стабильности подачи материала и производитель ности, диаметр приемного патрубка равенвнешнему диаметру транспортирующего органа.8. Вибропитатель по п. 3, отличающийся тем, что. с целью повышения производительности, в полости камеры диаметрально противоположно загрузочному отверстию выполнено дополнительное загрузочное отверстие, диаметрально противоположно разгрузочному отверстию дополнительное разгрузочное отверстие, причем дополнительные отверстия разделены дополнительной перегородкой.
