Вибропитатель

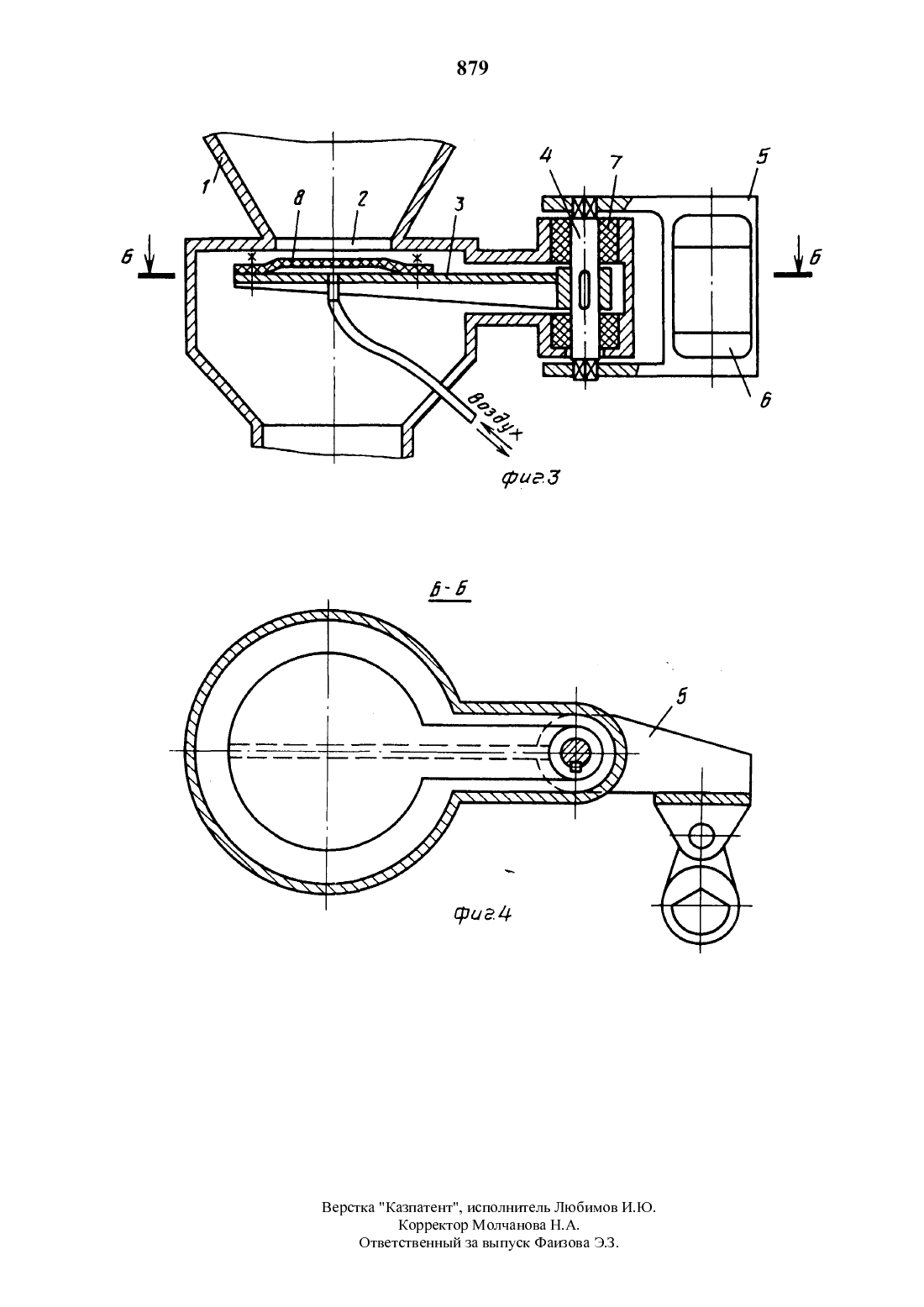

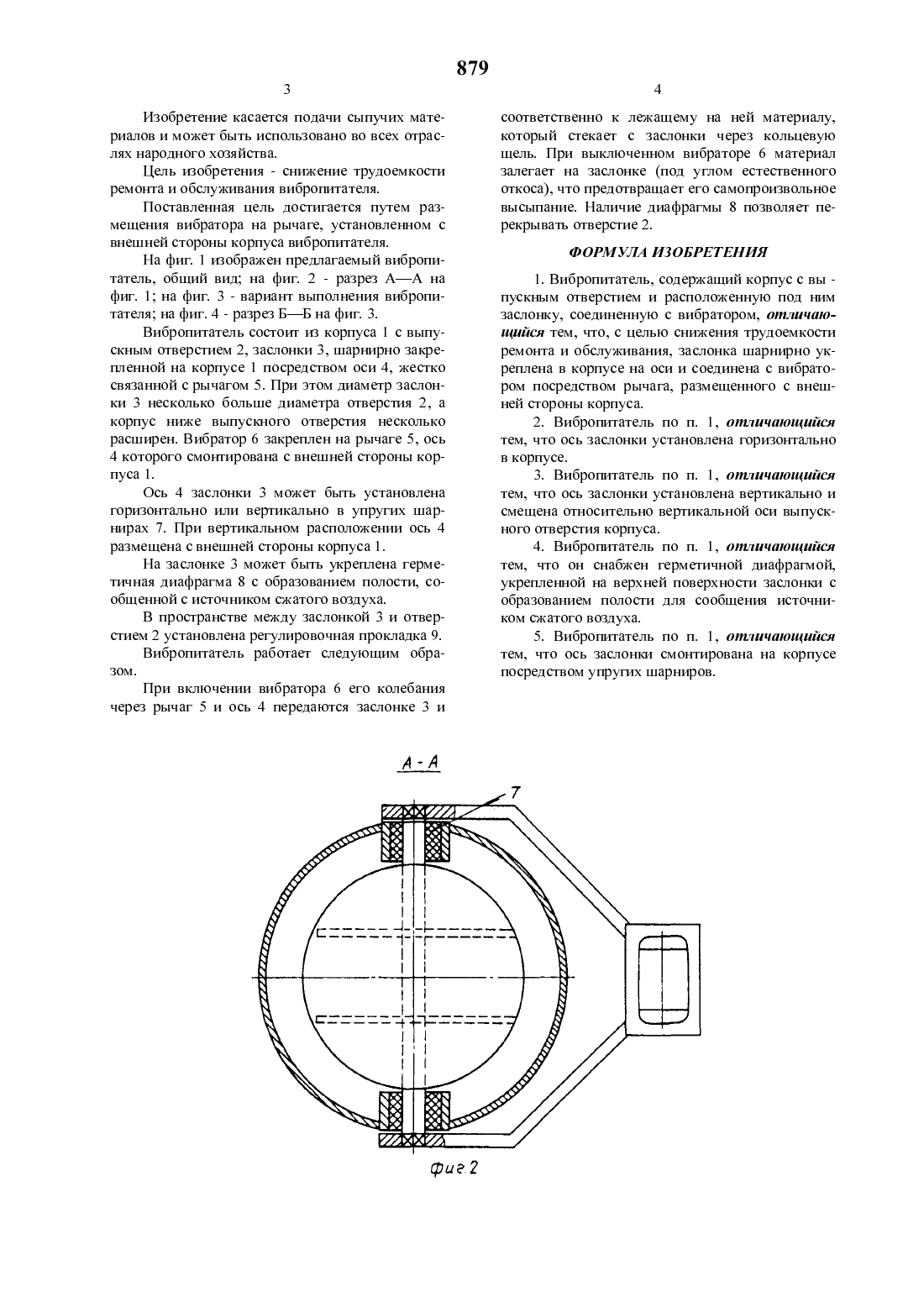

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Восточный научно-исследовательский горно-металлургический институт Цветных металлов ВНИИцветмет(57) Изобретение может быть использовано ввибрационных питателях для выпуска сыпучихматериалов из бункеров в любых отраслях народ ного хозяйства и позволяет снизить энергозатраты в этом процессе. Целью изобретения является снижение трудоемкости ремонта и обслуживания. Вибропитатель состоит из корпуса 1 с выпускным отверстием 2, заслонки 3, шарнирно закрепленной на корпусе посредством оси 4, жестко связанной с рычагом 5. Диаметр заслонки больше диаметра отверстия 2. На рычаге 5 закреплен вибратор 6. Ось 4 может быть установлена горизонтально или вертикально. На заслонке может быть установлена герметичная диафрагма с подводом сжатого воздуха. Ось может быть смонтирована на упругих шарнирах.Изобретение касается подачи сыпучих материалов и может быть использовано во всех отраслях народного хозяйства.Цель изобретения - снижение трудоемкости ремонта и обслуживания вибропитателя.Поставленная Цель достигается путем размещения вибратора на рычаге, установленном с внешней стороны корпуса вибропитателя.На фиг. 1 изображен предлагаемый вибропитатель, общий вид на фиг. 2 - разрез АА на фиг. 1 на фиг. 3 - вариант выполнения вибропитателя на фиг. 4 - разрез ББ на фиг. 3.Вибропитатель состоит из корпуса 1 с выпускным отверстием 2, заслонки 3, шарнирно закрепленной на корпусе 1 посредством оси 4, жестко связанной с рычагом 5. При этом диаметр заслонки 3 несколько больше диаметра отверстия 2, а корпус ниже выпускного отверстия несколько расширен. Вибратор 6 закреплен на рычаге 5, ось 4 которого смонтирована с внешней стороны корпуса 1.Ось 4 заслонки 3 может быть установлена горизонтально или вертикально в упругих шарнирах 7. При вертикальном расположении ось 4 размещена с внешней стороны корпуса 1.На заслонке 3 может быть укреплена герметичная диафрагма 8 с образованием полости, сообщенной с источником сжатого воздуха.В пространстве между заслонкой 3 и отверстием 2 установлена регулировочная прокладка 9.Вибропитатель работает следующим образом.При включении вибратора 6 его колебания через рычаг 5 и ось 4 передаются заслонке 3 исоответственно к лежащему на ней материалу,который стекает с заслонки через кольцевую щель. При выключенном вибраторе 6 материал залегает на заслонке (под углом естественного откоса), что предотвращает его самопроизвольное высыпание. Наличие диафрагмы 8 позволяет перекрывать отверстие 2.1. Вибропитатель, содержащий корпус с вы пускным отверстием и расположенную под ним заслонку, соединенную с вибратором, отличающийся тем, что, с Целью снижения трудоемкости ремонта и обслуживания, заслонка шарнирно укреплена в корпусе на оси и соединена с вибратором посредством рычага, размещенного с внешней стороны корпуса.2. Вибропитатель по п. 1, отличающийся тем, что ось заслонки установлена горизонтально в корпусе.3. Вибропитатель по п. 1, отличающийся тем, что ось заслонки установлена вертикально и смещена относительно вертикальной оси выпускного отверстия корпуса.4. Вибропитатель по п. 1, отличающийся тем, что он снабжен герметичной диафрагмой,укрепленной на верхней поверхности заслонки с образованием полости для сообщения источником сжатого воздуха.5. Вибропитатель по п. 1, отличающийся тем, что ось заслонки смонтирована на корпусе посредством упругих шарьтров.Верстка Ка 3 патент, исполнитель Любимов И.Ю. Корректор Молчанова Н.А. Ответственный за выпуск Фаизова Э.3.
