Посадочный аппарат

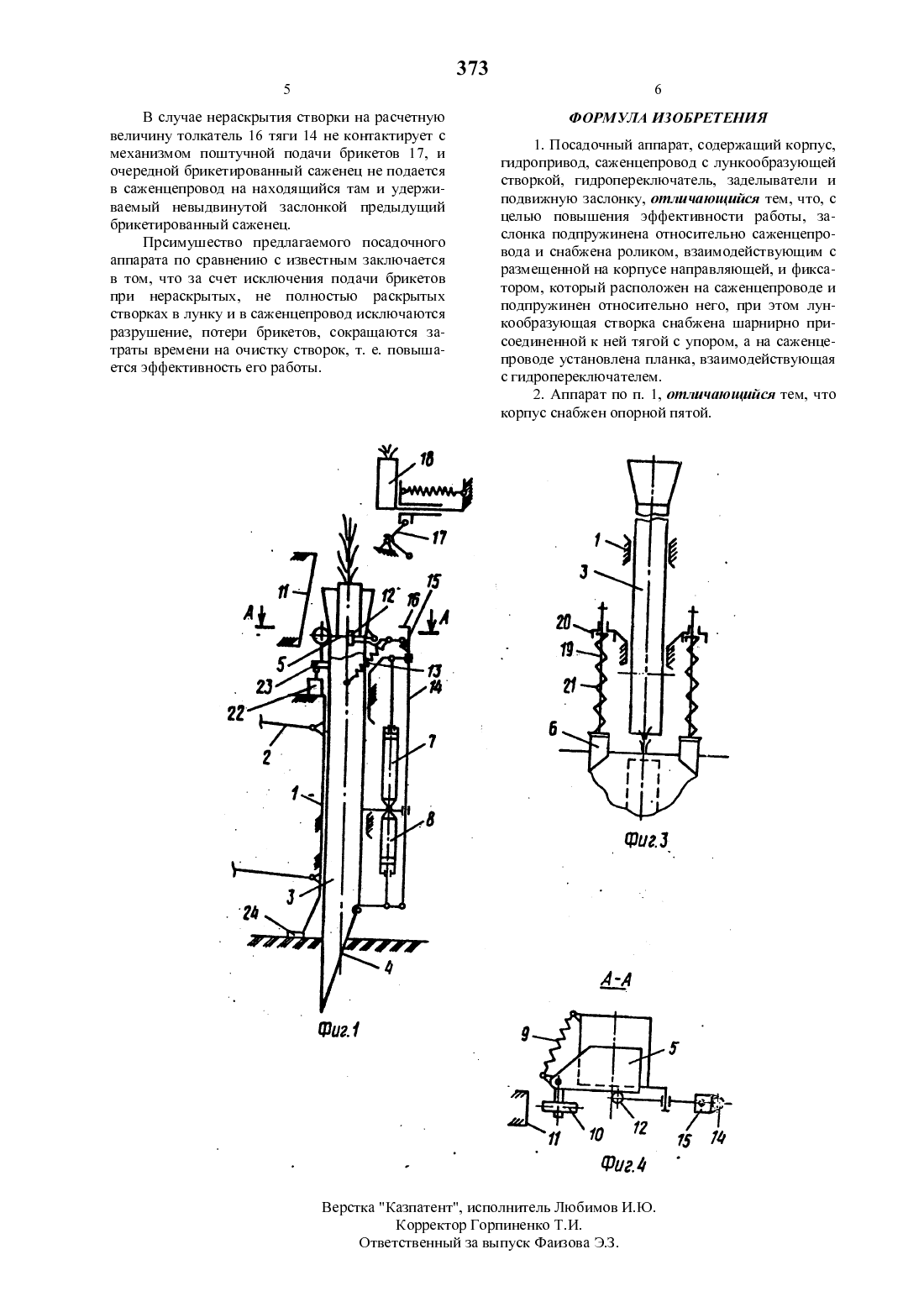

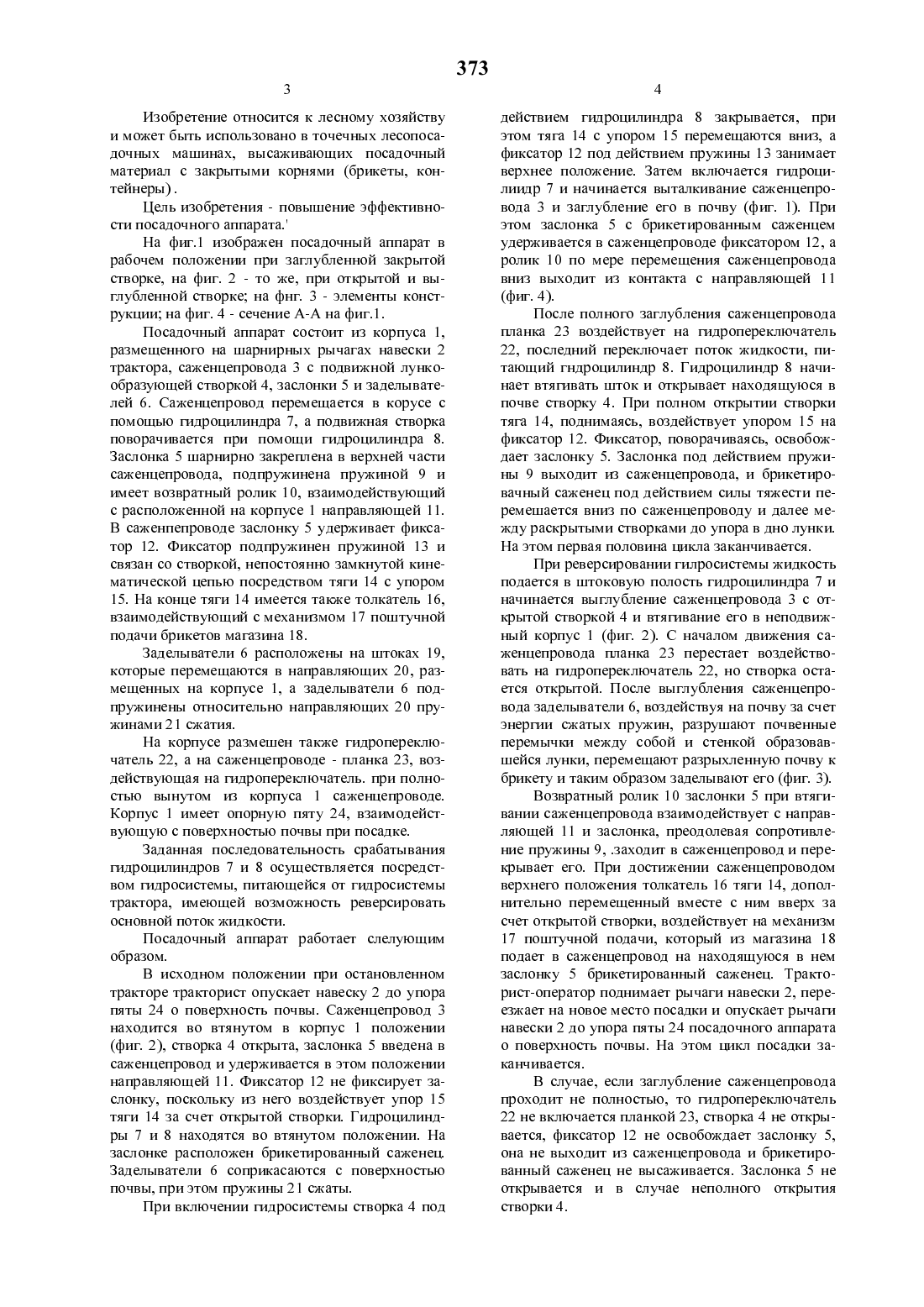

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Казахский научно-исследовательский инсти тут лесного хозяйства и агролесомелиорации(57) Изобретение относится к лесному хозяйству и может быть использовано в точечных лесопосадочных машинах, высаживающих посадочный материал с закрепленными корнями (брикеты,контейнеры). Цель изобретения - повышение эффективности в работе. Посадочный аппарат содержит корпус 1 с подвижным саженцепроводом 3, имеющим подвижную лункообразующую створку 4, гидропривод с установленным на корпусе гидропереключателем. Саженцепровод 3 выполнен с подвижно установленной подпружиненной заслонкой 5, которая имеет возвратныйролик, взаимодействующий с направляющей 11,расположенной на корпусе 1, и удерживается с помощью фиксатора 12, подпружиненного пружиной 13. При полном заглублении створок 4 планка 23 воздействует на гидропереключатель 22, последний включает гидропривод створки и она открывается. При полном раскрытии створки упор 15, расположенный на связанной со створкой тяге 14, воздействует на фиксатор 12 заслонки 5. Освобожденная от удержания фиксатором 12 заслонка 5 под действием пружины выходит из саженцепровода, а находившийся на заслонке брикетированный саженец под действием силы тяжести перемещается по саженцепроводу 3 вниз и, проходя между створками, оказывается на дне лунки. При неполном заглублении створок 4 планка 23 не воздействует на гидропереключатель 22, створка 4 не открывается, расфиксации заслонки не происходит и саженец не высажива ется.Изобретение относится к лесному хозяйству и может быть использовано в точечных лесопосадочных машинах, высаживающих посадочный материал с закрытыми корнями (брикеты, контейнеры) .Цель изобретения - повышение эффективности посадочного аппарата.На фиг.1 изображен посадочный аппарат в рабочем положении при заглубленной закрытой створке, на фиг. 2 - то же, при открытой и выглубленной створке на фнг. 3 - элементы конструкции на фиг. 4 - сечение А-А на фиг.1.Посадочный аппарат состоит из корпуса 1,размещенного на шарнирных рычагах навески 2 трактора, саженцепровода 3 с подвижной лункообразующей створкой 4, заслонки 5 и заделывателей 6. Саженцепровод перемещается в корусе с помощью гидроцилиндра 7, а подвижная створка поворачивается при помощи гидроцилиндра 8. Заслонка 5 шарнирно закреплена в верхней части саженцепровода, подпружинена пружиной 9 и имеет возвратный ролик 10, взаимодействующий с расположенной на корпусе 1 направляющей 11. В саженпепроводе заслонку 5 удерживает фиксатор 12. Фиксатор подпружинен пружиной 13 и связан со створкой, непостоянно замкнутой кинематической цепью посредством тяги 14 с упором 15. На конце тяги 14 имеется также толкатель 16,взаимодействующий с механизмом 17 поштучной подачи брикетов магазина 18.Заделыватели 6 расположены на штоках 19,которые перемещаются в направляющих 20, размещенных на корпусе 1, а заделыватели 6 подпружинены относительно направляющих 20 пружинами 21 сжатия.На корпусе размешен также гидропереключатель 22, а на саженцепроводе - планка 23, воздействующая на гидропереключатель. при полностью вынутом из корпуса 1 саженцепроводе. Корпус 1 имеет опорную пяту 24, взаимодействующую с поверхностью почвы при посадке.Заданная последовательность срабатывания гидроцилиндров 7 и 8 осуществляется посредством гидросистемы, питающейся от гидросистемы трактора, имеющей возможность реверсировать основной поток жидкости.Посадочный аппарат работает слелующим образом.В исходном положении при остановленном тракторе тракторист опускает навеску 2 до упора пяты 24 о поверхность почвы. Саженцепровод 3 находится во втянутом в корпус 1 положении(фиг. 2), створка 4 открыта, заслонка 5 введена в саженцепровод и удерживается в этом положении направляющей 11. Фиксатор 12 не фиксирует заслонку, поскольку из него воздействует упор 15 тяги 14 за счет открытой створки. Гидроцилиндры 7 и 8 находятся во втянутом положении. На заслонке расположен брикетированный саженец. Заделыватели 6 соприкасаются с поверхностью почвы, при этом пружины 21 сжаты.При включении гидросистемы створка 4 поддействием гидроцилиндра 8 закрывается, при этом тяга 14 с упором 15 перемещаются вниз, а фиксатор 12 под действием пружины 13 занимает верхнее положение. Затем включается гидроцилиидр 7 и начинается выталкивание саженцепровода 3 и заглубление его в почву (фиг. 1). При этом заслонка 5 с брикетированным саженцем удерживается в саженцепроводе фиксатором 12, а ролик 10 по мере перемещения саженцепровода вниз выходит из контакта с направляющей 11После полного заглубления саженцепровода планка 23 воздействует на гидропереключатель 22, последний переключает поток жидкости, питающий гндроцилиндр 8. Гидроцилиндр 8 начинает втягивать шток и открывает находящуюся в почве створку 4. При полном открытии створки тяга 14, поднимаясь, воздействует упором 15 на фиксатор 12. Фиксатор, поворачиваясь, освобождает заслонку 5. Заслонка под действием пружины 9 выходит из саженцепровода, и брикетировачный саженец под действием силы тяжести перемешается вниз по саженцепроводу и далее между раскрытыми створками до упора в дно лунки. На этом первая половина цикла заканчивается.При реверсировании гилросистемы жидкость подается в штоковую полость гидроцилиндра 7 и начинается выглубление саженцепровода 3 с открытой створкой 4 и втягивание его в неподвижный корпус 1 (фиг. 2). С началом движения саженцепровода планка 23 перестает воздействовать на гидропереключатель 22, но створка остается открытой. После выглубления саженцепровода заделыватели 6, воздействуя на почву за счет энергии сжатых пружин, разрушают почвенные перемычки между собой и стенкой образовавшейся лунки, перемещают разрыхленную почву к брикету и таким образом заделывают его (фиг. 3).Возвратный ролик 10 заслонки 5 при втягивании саженцепровода взаимодействует с направляющей 11 и заслонка, преодолевая сопротивление пружины 9, .заходит в саженцепровод и перекрывает его. При достижении саженцепроводом верхнего положения толкатель 16 тяги 14, дополнительно перемещенный вместе с ним вверх за счет открытой створки, воздействует на механизм 17 поштучной подачи, который из магазина 18 подает в саженцепровод на находящуюся в нем заслонку 5 брикетированный саженец. Тракторист-оператор поднимает рычаги навески 2, переезжает на новое место посадки и опускает рычаги навески 2 до упора пяты 24 посадочного аппарата о поверхность почвы. На этом цикл посадки заканчивается.В случае, если заглубление саженцепровода проходит не полностью, то гидропереключатель 22 не включается планкой 23, створка 4 не открывается, фиксатор 12 не освобождает заслонку 5,она не выходит из саженцепровода и брикетированный саженец не высаживается. Заслонка 5 не открывается и в случае неполного открытия створки 4.В случае нераскрытия створки на расчетную величину толкатель 16 тяги 14 не контактирует с механизмом поштучной подачи брикетов 17, и очередной брикетированный саженец не подается в саженцепровод на находящийся там и удерживаемый невыдвинутой заслонкой предыдущий брикетированный саженец.Прсимушество предлагаемого посадочного аппарата по сравнению с известным заключается в том, что за счет исключения подачи брикетов при нераскрытых, не полностью раскрытых створках в лунку и в саженцепровод исключаются разрушение, потери брикетов, сокращаются затраты времени на очистку створок, т. е. повышается эффективность его работы.1. Посадочный аппарат, содержащий корпус,гидропривод, саженцепровод с лункообразующей створкой, гидропереключатель, заделыватели и подвижную заслонку, отличающийся тем, что, с целью повыщения эффективности работы, заслонка подпружинена относительно саженцепровода и снабжена роликом, взаимодействующим с размещенной на корпусе направляющей, и фиксатором, который расположен на саженцепроводе и подпружинен относительно него, при этом лункообразующая створка снабжена щарнирно присоединенной к ней тягой с упором, а на саженцепроводе установлена планка, взаимодействующая с гидропереключателем.2. Аппарат по п. 1, отличающийся тем, что корпус снабжен опорной пятой.Верстка Казпатент, исполнитель Любимов И.Ю. Корректор Горпиненко Т.И. Ответственный за выпуск Фаизова Э.3.
