Независимо работающий передвижной электрический нагреватель

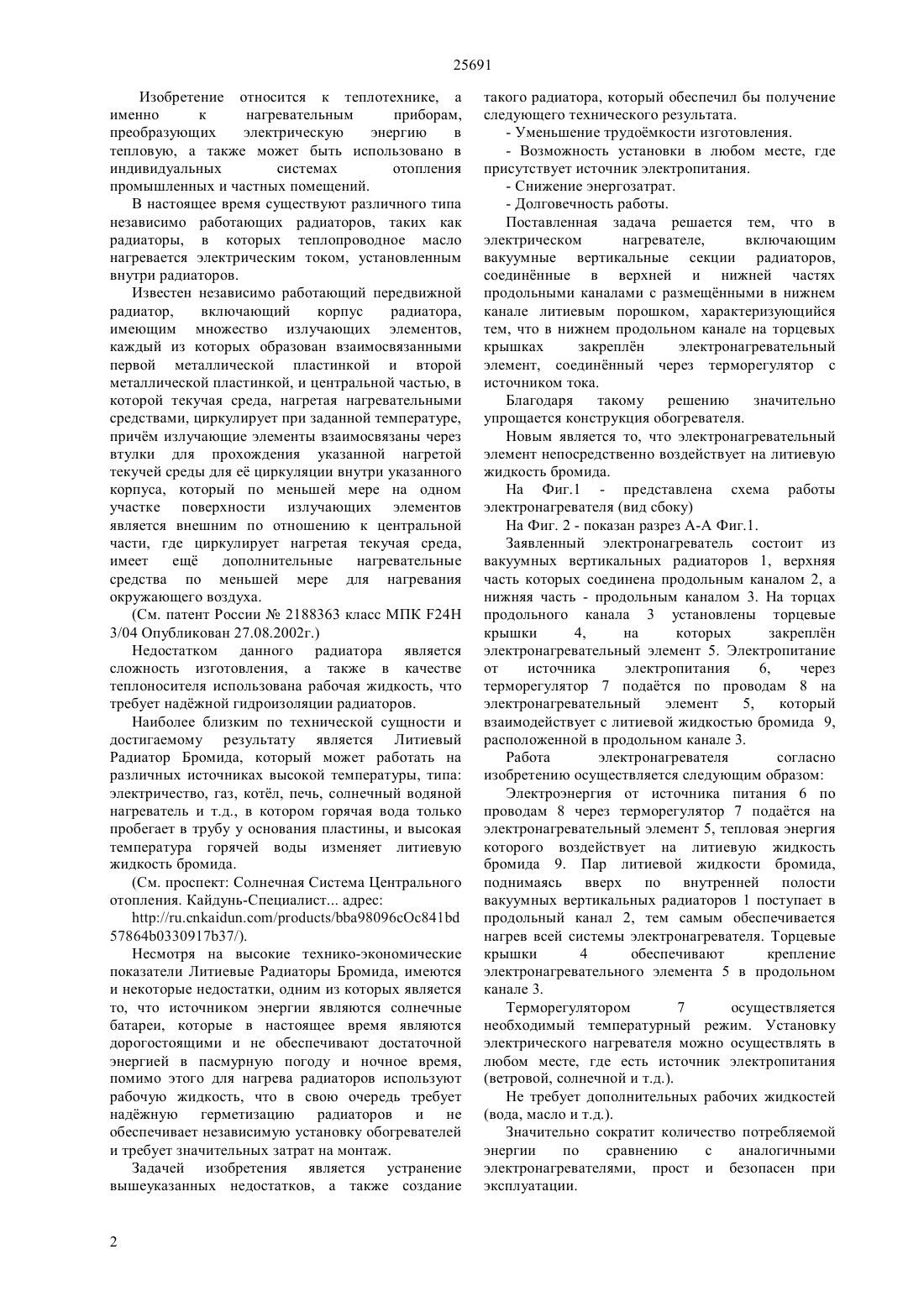

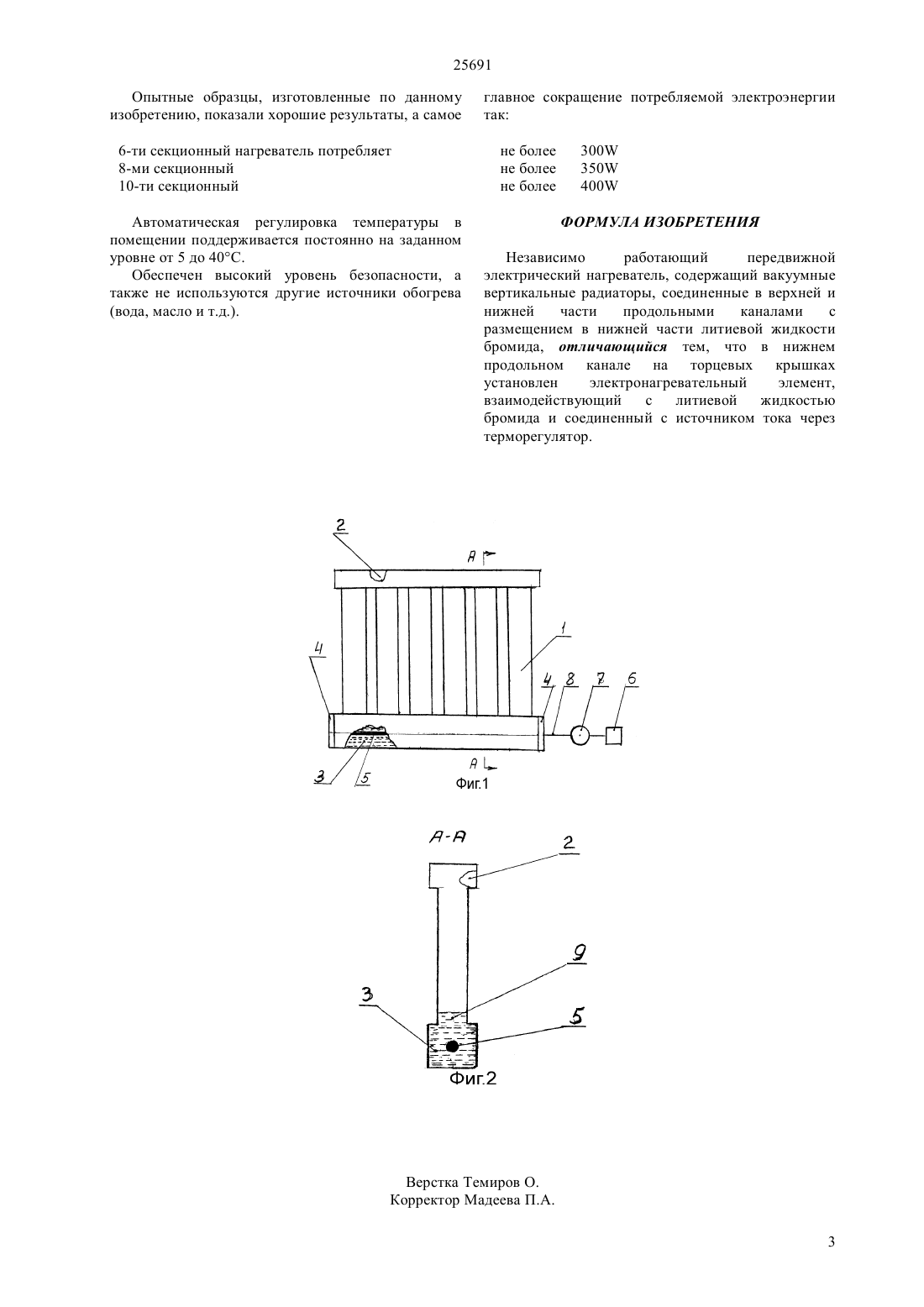

(51) 24 3/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Сущность изобретения заключается в том, что в электрическом нагревателе,включающим вакуумные вертикальные радиаторы, соединнные в верхней и нижней частях продольными каналами, с размещнным в нижней части литиевой жидкости бромида, предлагается в нижнем продольном канале установить электронагревательный элемент,соединнный через терморегулятор с источником тока, при этом нагревательный элемент закрепить на торцевых крышках нижнего продольного канала. Технический результат. Снижение трудомкости изготовления. Снижение затрат на электроэнергию. Возможность установки в любом месте, где есть источник электроэнергии. Снижение затрат на монтаж и демонтаж.(76) Ким Павел Михайлович Жуматаев Болат Казкенович(54) НЕЗАВИСИМО РАБОТАЮЩИЙ ПЕРЕДВИЖНОЙ ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬ(57) Изобретение относиться к теплоэнергетике, а именно,к нагревательным приборам,преобразующих электрическую энергию в тепловую, а также может быть использовано в индивидуальных системах отопления. 25691 Изобретение относится к теплотехнике, а именно к нагревательным приборам,преобразующих электрическую энергию в тепловую, а также может быть использовано в индивидуальных системах отопления промышленных и частных помещений. В настоящее время существуют различного типа независимо работающих радиаторов, таких как радиаторы, в которых теплопроводное масло нагревается электрическим током, установленным внутри радиаторов. Известен независимо работающий передвижной радиатор,включающий корпус радиатора,имеющим множество излучающих элементов,каждый из которых образован взаимосвязанными первой металлической пластинкой и второй металлической пластинкой, и центральной частью, в которой текучая среда, нагретая нагревательными средствами, циркулирует при заданной температуре,причм излучающие элементы взаимосвязаны через втулки для прохождения указанной нагретой текучей среды для е циркуляции внутри указанного корпуса, который по меньшей мере на одном участке поверхности излучающих элементов является внешним по отношению к центральной части, где циркулирует нагретая текучая среда,имеет ещ дополнительные нагревательные средства по меньшей мере для нагревания окружающего воздуха.(См. патент России 2188363 класс МПК 24 3/04 Опубликован 27.08.2002 г.) Недостатком данного радиатора является сложность изготовления, а также в качестве теплоносителя использована рабочая жидкость, что требует наджной гидроизоляции радиаторов. Наиболее близким по технической сущности и достигаемому результату является Литиевый Радиатор Бромида, который может работать на различных источниках высокой температуры, типа электричество, газ, котл, печь, солнечный водяной нагреватель и т.д., в котором горячая вода только пробегает в трубу у основания пластины, и высокая температура горячей воды изменяет литиевую жидкость бромида.(См. проспект Солнечная Система Центрального отопления. Кайдунь-Специалист адрес////98096841 57864033091737/). Несмотря на высокие технико-экономические показатели Литиевые Радиаторы Бромида, имеются и некоторые недостатки, одним из которых является то, что источником энергии являются солнечные батареи, которые в настоящее время являются дорогостоящими и не обеспечивают достаточной энергией в пасмурную погоду и ночное время,помимо этого для нагрева радиаторов используют рабочую жидкость, что в свою очередь требует наджную герметизацию радиаторов и не обеспечивает независимую установку обогревателей и требует значительных затрат на монтаж. Задачей изобретения является устранение вышеуказанных недостатков, а также создание такого радиатора, который обеспечил бы получение следующего технического результата.- Возможность установки в любом месте, где присутствует источник электропитания.- Долговечность работы. Поставленная задача решается тем, что в электрическом нагревателе,включающим вакуумные вертикальные секции радиаторов,соединнные в верхней и нижней частях продольными каналами с размещнными в нижнем канале литиевым порошком, характеризующийся тем, что в нижнем продольном канале на торцевых крышках закреплн электронагревательный элемент, соединнный через терморегулятор с источником тока. Благодаря такому решению значительно упрощается конструкция обогревателя. Новым является то, что электронагревательный элемент непосредственно воздействует на литиевую жидкость бромида. На Фиг.1 - представлена схема работы электронагревателя (вид сбоку) На Фиг. 2 - показан разрез А-А Фиг.1. Заявленный электронагреватель состоит из вакуумных вертикальных радиаторов 1, верхняя часть которых соединена продольным каналом 2, а нижняя часть - продольным каналом 3. На торцах продольного канала 3 установлены торцевые крышки 4,на которых закреплн электронагревательный элемент 5. Электропитание от источника электропитания 6,через терморегулятор 7 податся по проводам 8 на электронагревательный элемент 5,который взаимодействует с литиевой жидкостью бромида 9,расположенной в продольном канале 3. Работа электронагревателя согласно изобретению осуществляется следующим образом Электроэнергия от источника питания 6 по проводам 8 через терморегулятор 7 податся на электронагревательный элемент 5, тепловая энергия которого воздействует на литиевую жидкость бромида 9. Пар литиевой жидкости бромида,поднимаясь вверх по внутренней полости вакуумных вертикальных радиаторов 1 поступает в продольный канал 2, тем самым обеспечивается нагрев всей системы электронагревателя. Торцевые крышки 4 обеспечивают крепление электронагревательного элемента 5 в продольном канале 3. Терморегулятором 7 осуществляется необходимый температурный режим. Установку электрического нагревателя можно осуществлять в любом месте, где есть источник электропитания(ветровой, солнечной и т.д.). Не требует дополнительных рабочих жидкостей(вода, масло и т.д.). Значительно сократит количество потребляемой энергии по сравнению с аналогичными электронагревателями, прост и безопасен при эксплуатации. 25691 Опытные образцы, изготовленные по данному изобретению, показали хорошие результаты, а самое 6-ти секционный нагреватель потребляет 8-ми секционный 10-ти секционный Автоматическая регулировка температуры в помещении поддерживается постоянно на заданном уровне от 5 до 40. Обеспечен высокий уровень безопасности, а также не используются другие источники обогрева главное сокращение потребляемой электроэнергии так не более не более не более Независимо работающий передвижной электрический нагреватель, содержащий вакуумные вертикальные радиаторы, соединенные в верхней и нижней части продольными каналами с размещением в нижней части литиевой жидкости бромида, отличающийся тем, что в нижнем продольном канале на торцевых крышках установлен электронагревательный элемент,взаимодействующий с литиевой жидкостью бромида и соединенный с источником тока через терморегулятор.
