Шахтный холодильник с перекрестной подачей воздуха

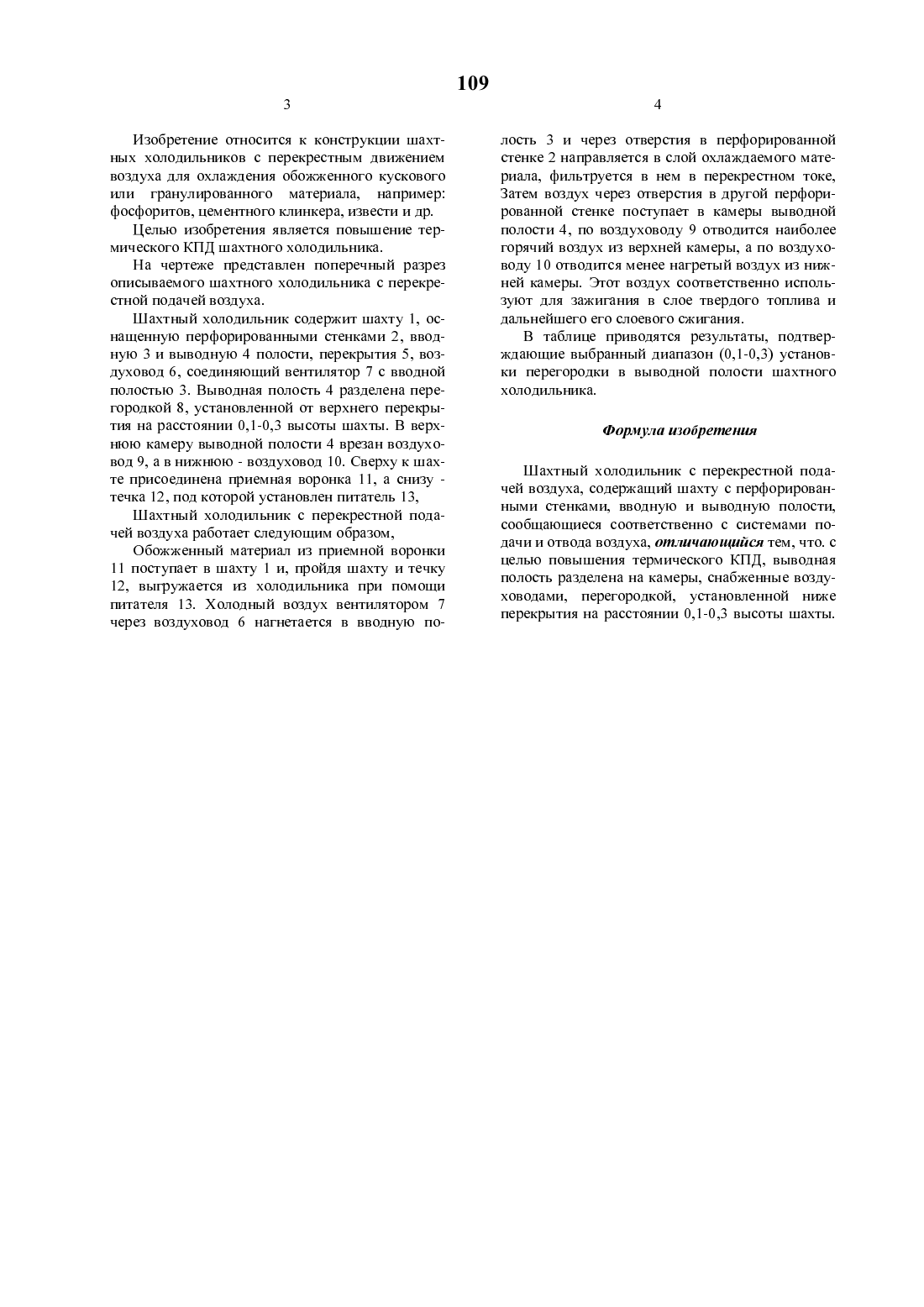

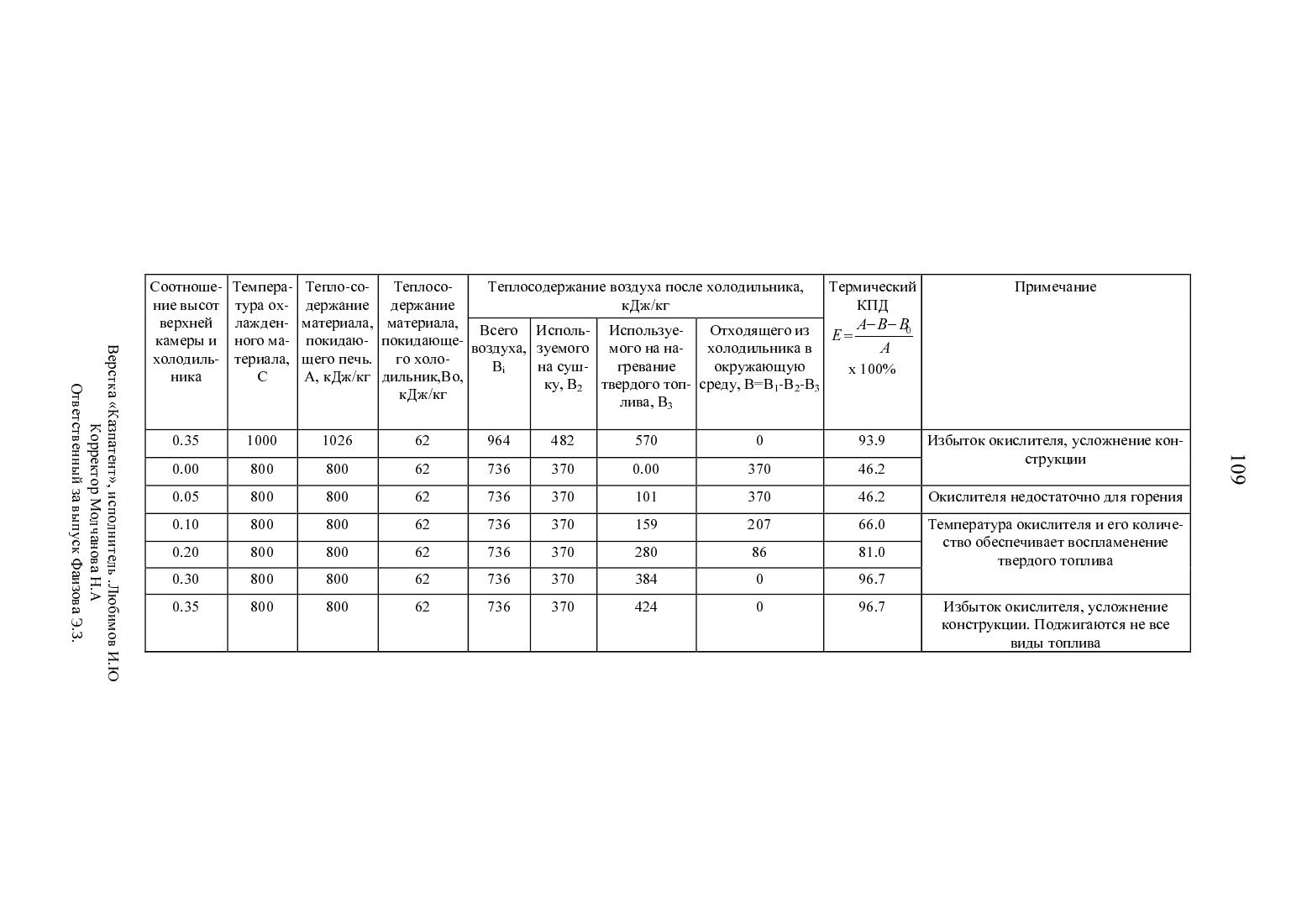

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к химической промыШленности и позволяет повысить термический КПД шахтного холодильника, В выводной полости 4 на расстоянии 0,1-0,3 высоты шахты от верхнего перекрытия 5 установлена перегородка 8 с образованием верхней и нижней камер, снабженных воздуховодами 9 и 10.(56) Монастырев А.В и др. Печи для производства извести. М. Металлургия, 1979 с. 205-206 А. с. СССР Не 339740, кл, Р 27 В 1/24, 1970Изобретение относится к конструкции шахтных холодильников с перекрестным движением воздуха для охлаждения обожженного кускового или гранулированного материала, например фосфоритов, цементного клинкера, извести и др.Целью изобретения является повышение термического КПД шахтного холодильника.На чертеже представлен поперечный разрез описываемого шахтного холодильника с перекрестной подачей воздуха.Шахтный холодильник содержит шахту 1, оснащенную перфорированными стенками 2, вводную 3 и выводную 4 полости, перекрытия 5, воздуховод 6, соединяющий вентилятор 7 с вводной полостью 3. Выводная полость 4 разделена перегородкой 8, установленной от верхнего перекрытия на расстоянии 0,1-0,3 высоты шахты. В верхнюю камеру выводной полости 4 врезан воздуховод 9, а в нижнюю - воздуховод 10. Сверху к шахте присоединена приемная воронка 11, а снизу течка 12, под которой установлен питатель 13, Шахтный холодильник с перекрестной подачей воздуха работает следующим образом, Обожженный материал из приемной воронки 11 поступает в шахту 1 и, пройдя шахту и течку 12, выгружается из холодильника при помощи питателя 13. Холодный воздух вентилятором 7 через воздуховод 6 нагнетается в вводную по 109лость 3 и через отверстия в перфорированной стенке 2 направляется в слой охлаждаемого материала, фильтруется в нем в перекрестном токе,Затем воздух через отверстия в другой перфорированнои стенке поступает в камеры выводнои полости 4, по воздуховоду 9 отводится наиболее горячий воздух из верхней камеры, а по воздуховоду 10 отводится менее нагретый воздух из нижней камеры. Этот воздух соответственно используют для зажигания в слое твердого топлива и дальнейшего его слоевого сжигания.В таблице приводятся результаты, подтверждающие выбранный диапазон (0,1-0,3) установки перегородки в выводной полости шахтного холодильника.Шахтный холодильник с перекрестной подачей воздуха, содержащий шахту с перфорированными стенками, вводную и выводную полости,сообщающиеся соответственно с системами подачи и отвода воздуха, отличающийся тем, что. с целью повышения термического КПД, выводная полость разделена на камеры, снабженные воздуховодами, перегородкой, установленной ниже перекрьттия на расстоянии 0,1-0,3 высоты шахты.Соотноше- Тем- Теплосо- Теплосодер- Теплосодержание воздуха после холодильника, Термический Примечание ние высот пература держание жание мате- кДж/кг КПД Верхней Охлаж- Материала риала ПОКИ- Всего Исполь- Исполь 3 уемо- Отходящего из А В Во камеры и денного покидаЮ- дающего хо- Е Тника ла, С А, кДж/кг ник,Во, кДж/КГ В 2 топлива, В 3 среду, В д-В 2- Х 100 0.00 1200 1257 62 1195 598 0.00 598 47.5 Прототип 0.05 1200 1257 62 1195 598 131 598 47.5 Не используется, так как окислителя недостаточно для горения топлива 0.10 1200 1257 1195 598 366 68.9 Температура окислителя и его количество б 0.20 1200 1257 1 195 598 437 160 82.3 О еспечиваег воспламенение ТВСрДОГО топлива 0.30 1200 1257 1195 598 0 95 1257 62 1195 598 672 0 95 Излишнее количество окислителя принимаем 618, остальное возващается на сушку, при этом усложняется конструкция разводки теплоносителя, что нежелательно 1026 62 964 482 0.00 482 47.0 Прототип0.05 1000 1026 964 482 482 47.0 Окислителя недостаточно для горения 0.10 1000 1026 62 964 482 206 276 67.0 Температура окислителя и его количество 020 1000 1026 62 964 482 368 114 828 обеспечивает воспламенение твердого топлива 0.30 1000 1026 62 964 482 508 0 93.9кн вяонвыгош с 1 ошэс 101 о 1 01 И аоши 9 оцг чьгэшниоцэи щшэдгцгед вхюаэаСоотношение высот верхней камеры и холодиль Температура охлажденного материала, Тепло-содержание материала,покидаю Щего печь. А, кДж/кгТеплосодержание материала,покидающего холодилъник,Во, Теплосодержание воздуха после холодильника, кДж/кгИспользуемого на нагревание твердого топлива, ВзОтходящего из холодильника вокружающую средУэ ВВ 1 В 2 В 3ОКИСЛИТСЛЯ недостаточно ДЛЯ горенияТемпература окислителя и его количество обеспечивает воспламенение твердого топливаИзбыток окислителя, усложнение конструкции. Поджигаются не все виды топлива
