Формула / Реферат

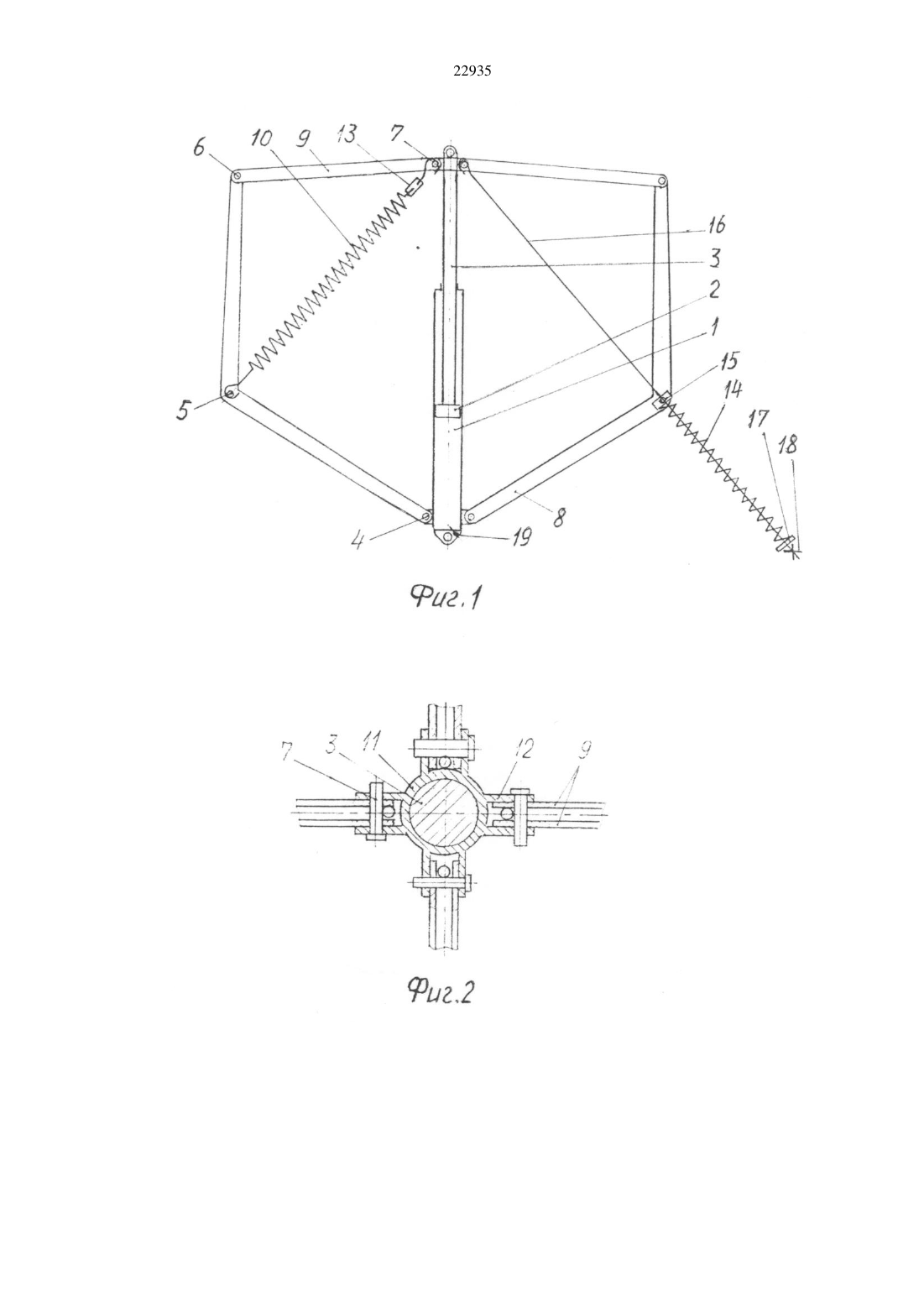

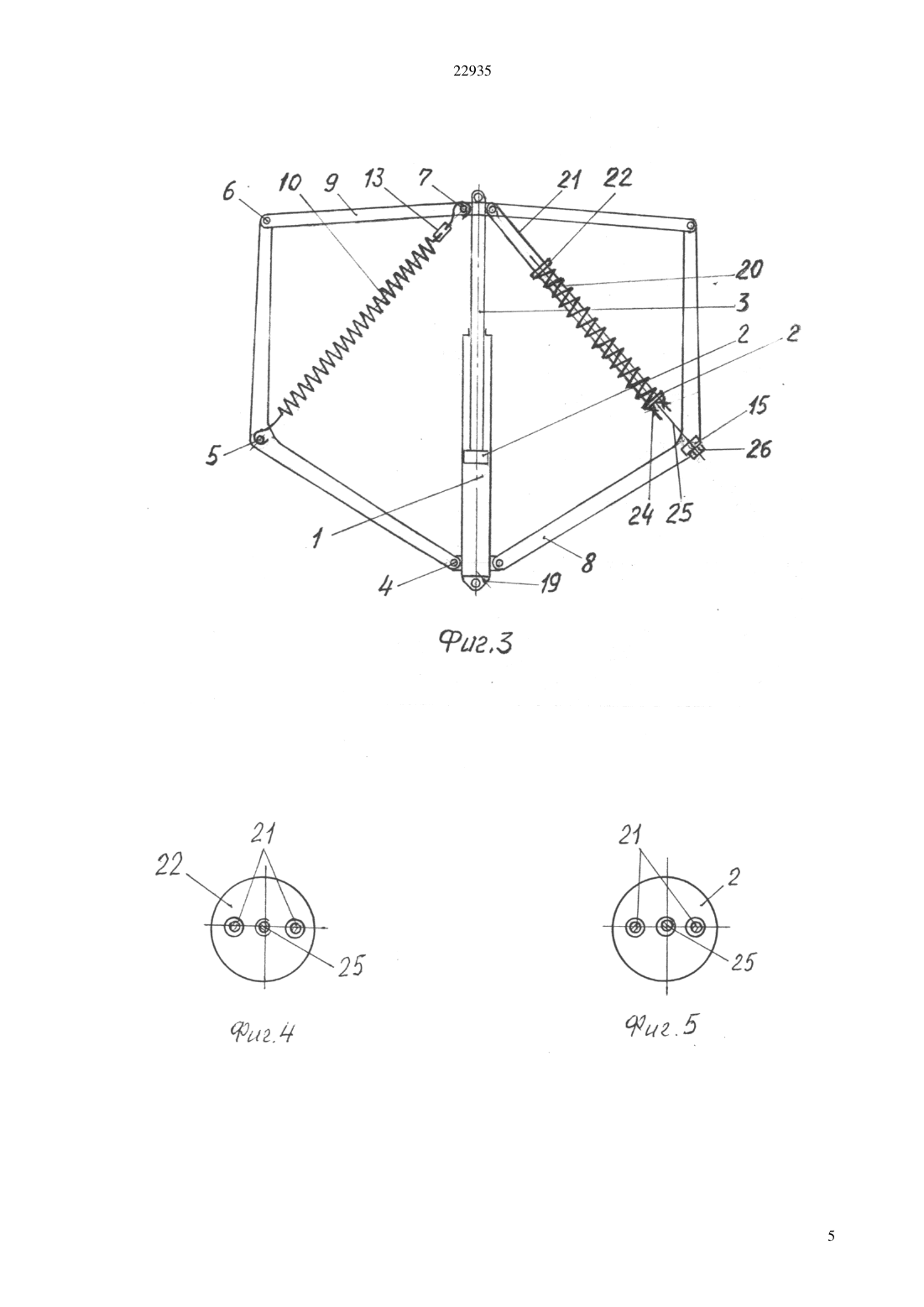

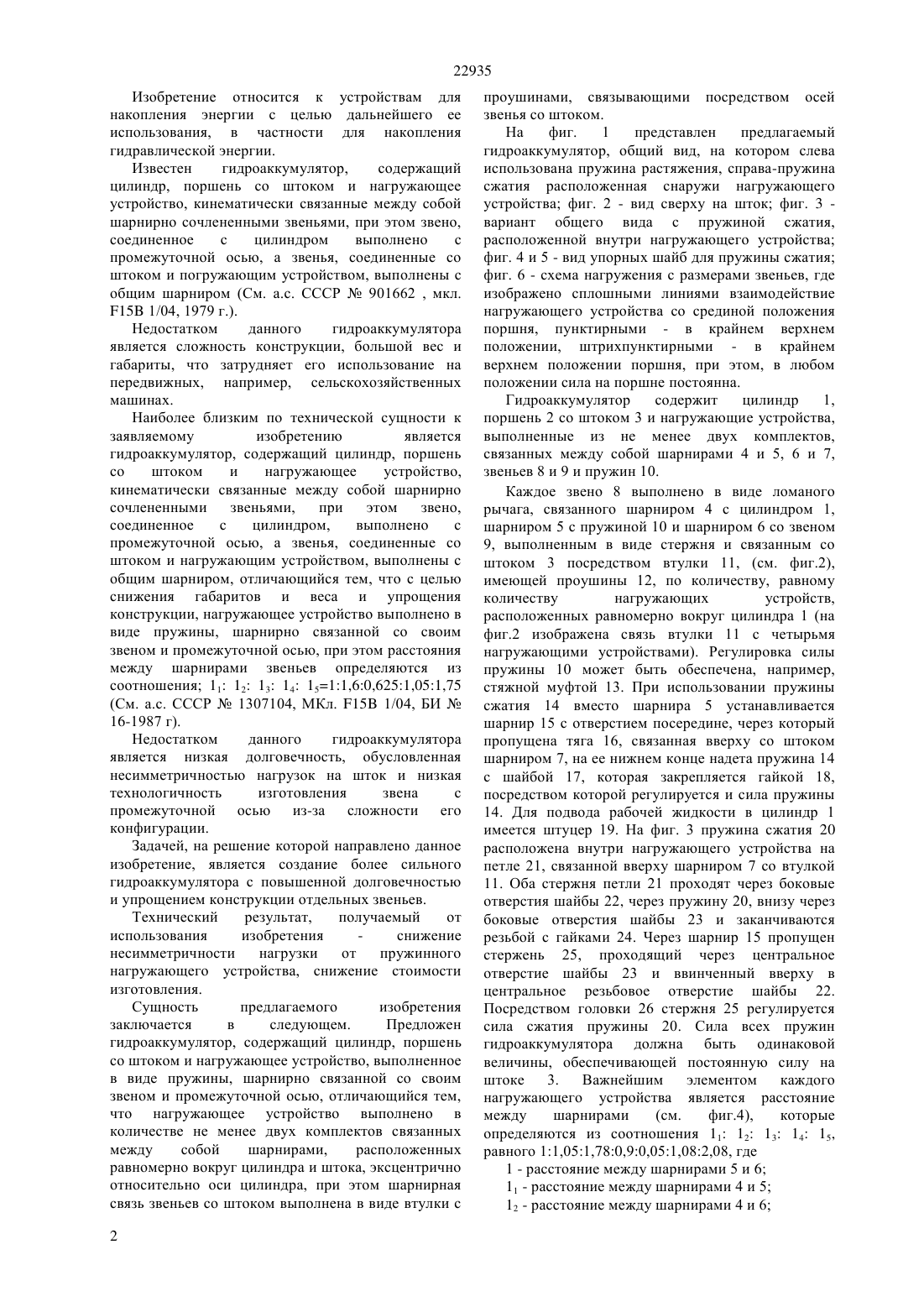

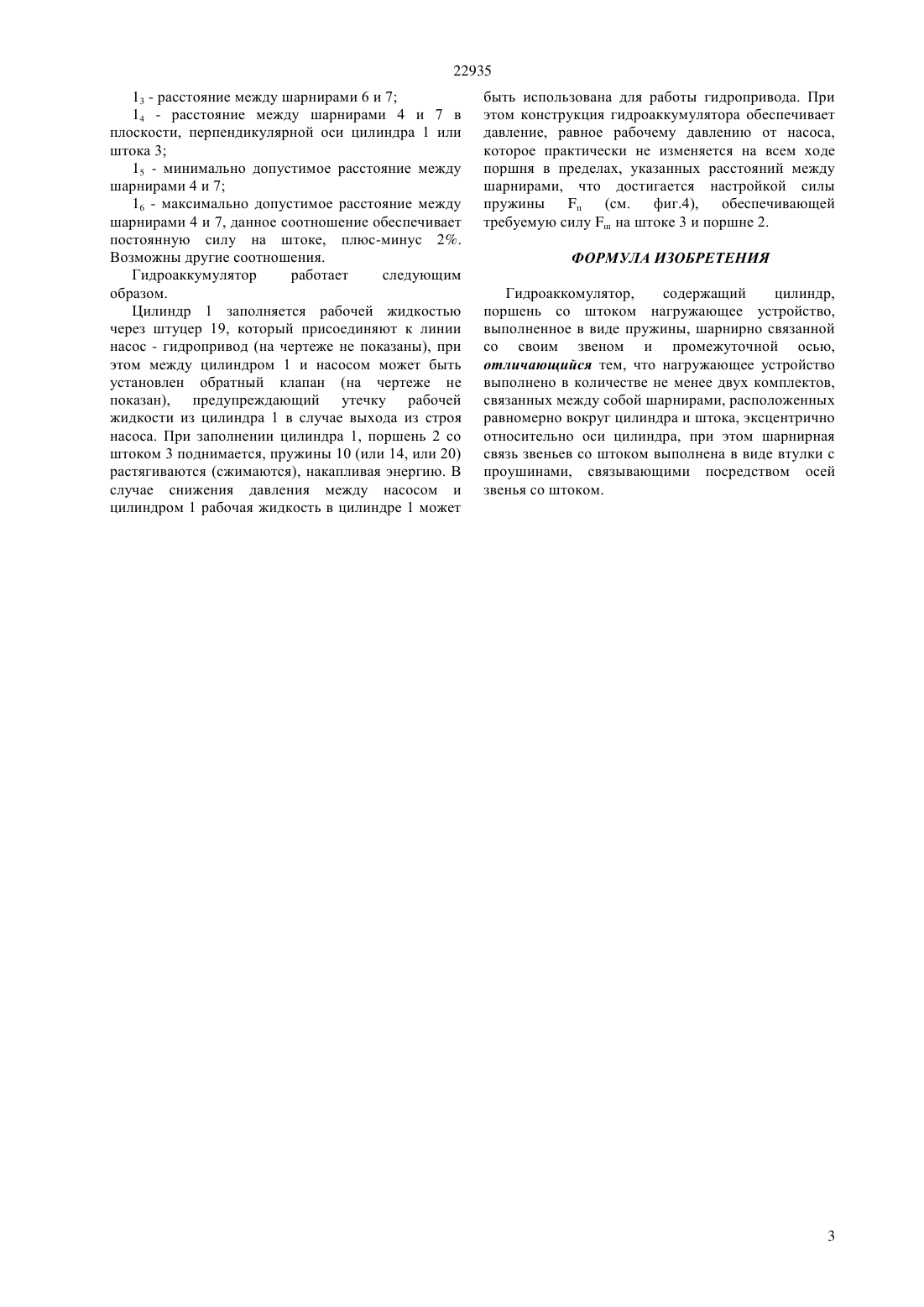

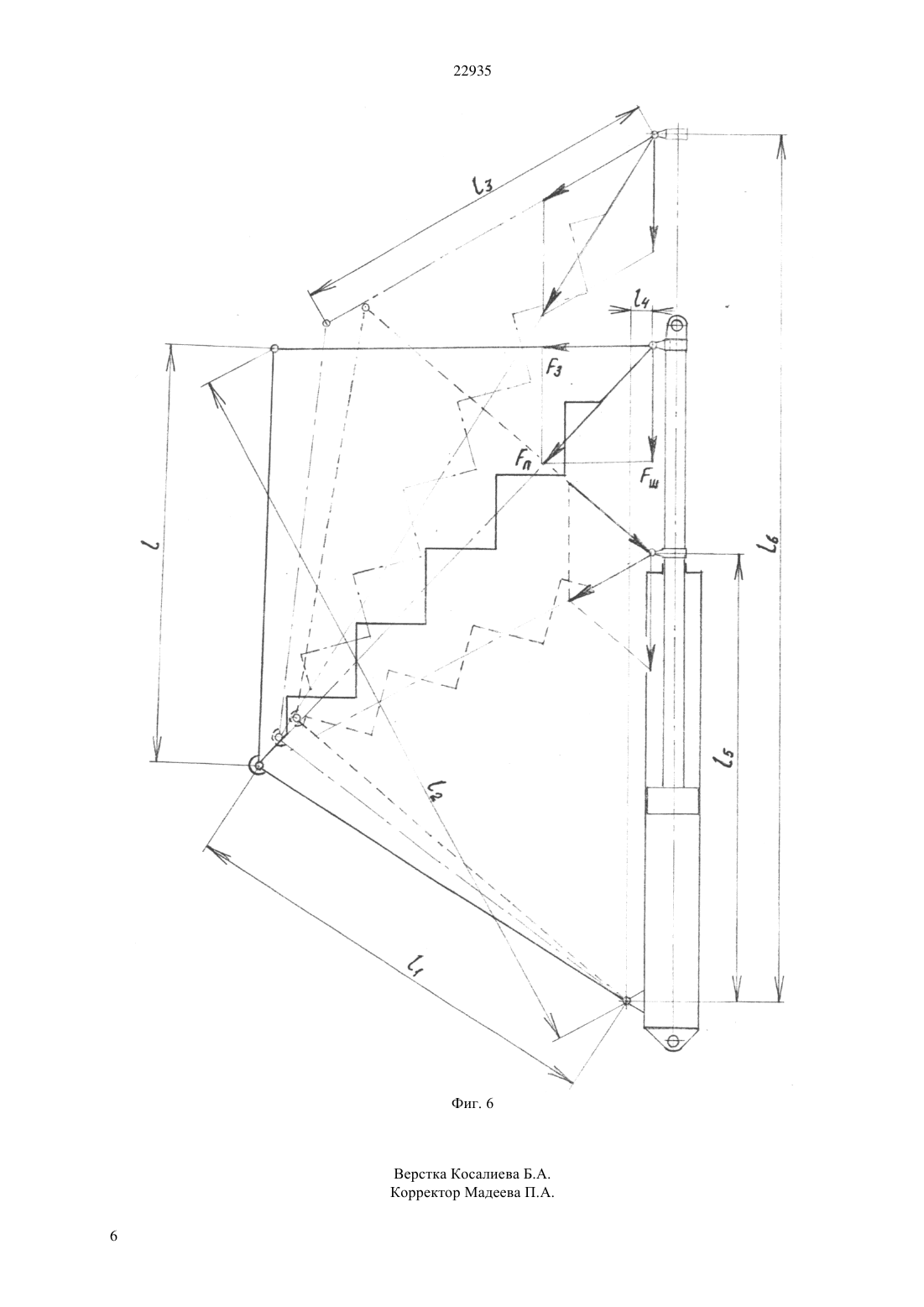

Изобретение относится к устройствам для накопления энергии с целью дальнейшего ее использования, в частности для накопления гидравлической энергии. Задачей, на решение которой направлено данное изобретение, является создание более сильного гидроаккумулятора с повышенной долговечностью и упрощением конструкции отдельных звеньев. Технический результат, получаемый от использования изобретения -снижение несимметричности нагрузки от пружинного нагружающего устройства, снижение стоимости изготовления. Сущность предлагаемого изобретения заключается в следующем. Предложен гидроаккумулятор, содержащий цилиндр, поршень со штоком и нагружающее устройство, выполненное в виде пружины, шарнирно связанной со своим звеном и промежуточной осью, отличающийся тем, что нагружающее устройство выполнено в количестве не менее двух комплектов связанных между собой шарнирами, расположенных равномерно вокруг цилиндра и штока, эксцентрично относительно оси цилиндра, при этом шарнирная связь звеньев со штоком выполнена в виде втулки с проушинами, связывающими посредством осей звенья со штоком.

Текст

Смотреть все

(51) 15 1/04 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат,получаемый от использования изобретения снижение несимметричности нагрузки от пружинного нагружающего устройства, снижение стоимости изготовления. Сущность предлагаемого изобретения заключается в следующем. Предложен гидроаккумулятор, содержащий цилиндр, поршень со штоком и нагружающее устройство, выполненное в виде пружины, шарнирно связанной со своим звеном и промежуточной осью, отличающийся тем,что нагружающее устройство выполнено в количестве не менее двух комплектов связанных между собой шарнирами,расположенных равномерно вокруг цилиндра и штока, эксцентрично относительно оси цилиндра, при этом шарнирная связь звеньев со штоком выполнена в виде втулки с проушинами, связывающими посредством осей звенья со штоком.(72) Асангалиев Елибек Атрауович Дейнеко Павел Федорович Дейнеко Павел Павлович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д.Серикбаева Министерства образования и науки Республики Казахстан(57) Изобретение относится к устройствам для накопления энергии с целью дальнейшего ее использования, в частности для накопления гидравлической энергии. Задачей,данного изобретения, является создание более сильного гидроаккумулятора с повышенной долговечностью и упрощением конструкции отдельных звеньев. 22935 Изобретение относится к устройствам для накопления энергии с целью дальнейшего ее использования, в частности для накопления гидравлической энергии. Известен гидроаккумулятор,содержащий цилиндр, поршень со штоком и нагружающее устройство, кинематически связанные между собой шарнирно сочлененными звеньями, при этом звено,соединенное с цилиндром выполнено с промежуточной осью, а звенья, соединенные со штоком и погружающим устройством, выполнены с общим шарниром (См. а.с. СССР 901662 , мкл. 15 1/04, 1979 г.). Недостатком данного гидроаккумулятора является сложность конструкции, большой вес и габариты, что затрудняет его использование на передвижных, например, сельскохозяйственных машинах. Наиболее близким по технической сущности к заявляемому изобретению является гидроаккумулятор, содержащий цилиндр, поршень со штоком и нагружающее устройство,кинематически связанные между собой шарнирно сочлененными звеньями,при этом звено,соединенное с цилиндром,выполнено с промежуточной осью, а звенья, соединенные со штоком и нагружающим устройством, выполнены с общим шарниром, отличающийся тем, что с целью снижения габаритов и веса и упрощения конструкции, нагружающее устройство выполнено в виде пружины, шарнирно связанной со своим звеном и промежуточной осью, при этом расстояния между шарнирами звеньев определяются из соотношения 11 12 13 14 1511,60,6251,051,75(См. а.с. СССР 1307104, МКл. 15 1/04, БИ 16-1987 г). Недостатком данного гидроаккумулятора является низкая долговечность, обусловленная несимметричностью нагрузок на шток и низкая технологичность изготовления звена с промежуточной осью из-за сложности его конфигурации. Задачей, на решение которой направлено данное изобретение, является создание более сильного гидроаккумулятора с повышенной долговечностью и упрощением конструкции отдельных звеньев. Технический результат,получаемый от использования изобретения снижение несимметричности нагрузки от пружинного нагружающего устройства, снижение стоимости изготовления. Сущность предлагаемого изобретения заключается в следующем. Предложен гидроаккумулятор, содержащий цилиндр, поршень со штоком и нагружающее устройство, выполненное в виде пружины, шарнирно связанной со своим звеном и промежуточной осью, отличающийся тем,что нагружающее устройство выполнено в количестве не менее двух комплектов связанных между собой шарнирами,расположенных равномерно вокруг цилиндра и штока, эксцентрично относительно оси цилиндра, при этом шарнирная связь звеньев со штоком выполнена в виде втулки с 2 проушинами, связывающими посредством осей звенья со штоком. На фиг. 1 представлен предлагаемый гидроаккумулятор, общий вид, на котором слева использована пружина растяжения, справа-пружина сжатия расположенная снаружи нагружающего устройства фиг. 2 - вид сверху на шток фиг. 3 вариант общего вида с пружиной сжатия,расположенной внутри нагружающего устройства фиг. 4 и 5 - вид упорных шайб для пружины сжатия фиг. 6 - схема нагружения с размерами звеньев, где изображено сплошными линиями взаимодействие нагружающего устройства со срединой положения поршня, пунктирными - в крайнем верхнем положении, штрихпунктирными - в крайнем верхнем положении поршня, при этом, в любом положении сила на поршне постоянна. Гидроаккумулятор содержит цилиндр 1,поршень 2 со штоком 3 и нагружающие устройства,выполненные из не менее двух комплектов,связанных между собой шарнирами 4 и 5, 6 и 7,звеньев 8 и 9 и пружин 10. Каждое звено 8 выполнено в виде ломаного рычага, связанного шарниром 4 с цилиндром 1,шарниром 5 с пружиной 10 и шарниром 6 со звеном 9, выполненным в виде стержня и связанным со штоком 3 посредством втулки 11, (см. фиг.2),имеющей проушины 12, по количеству, равному количеству нагружающих устройств,расположенных равномерно вокруг цилиндра 1 (на фиг.2 изображена связь втулки 11 с четырьмя нагружающими устройствами). Регулировка силы пружины 10 может быть обеспечена, например,стяжной муфтой 13. При использовании пружины сжатия 14 вместо шарнира 5 устанавливается шарнир 15 с отверстием посередине, через который пропущена тяга 16, связанная вверху со штоком шарниром 7, на ее нижнем конце надета пружина 14 с шайбой 17, которая закрепляется гайкой 18,посредством которой регулируется и сила пружины 14. Для подвода рабочей жидкости в цилиндр 1 имеется штуцер 19. На фиг. 3 пружина сжатия 20 расположена внутри нагружающего устройства на петле 21, связанной вверху шарниром 7 со втулкой 11. Оба стержня петли 21 проходят через боковые отверстия шайбы 22, через пружину 20, внизу через боковые отверстия шайбы 23 и заканчиваются резьбой с гайками 24. Через шарнир 15 пропущен стержень 25, проходящий через центральное отверстие шайбы 23 и ввинченный вверху в центральное резьбовое отверстие шайбы 22. Посредством головки 26 стержня 25 регулируется сила сжатия пружины 20. Сила всех пружин гидроаккумулятора должна быть одинаковой величины, обеспечивающей постоянную силу на штоке 3. Важнейшим элементом каждого нагружающего устройства является расстояние между шарнирами(см. фиг.4),которые определяются из соотношения 11 12 13 14 15,равного 11,051,780,90,051,082,08, где 1 - расстояние между шарнирами 5 и 6 11 - расстояние между шарнирами 4 и 5 12 - расстояние между шарнирами 4 и 6 22935 13 - расстояние между шарнирами 6 и 7 14 - расстояние между шарнирами 4 и 7 в плоскости, перпендикулярной оси цилиндра 1 или штока 3 15 - минимально допустимое расстояние между шарнирами 4 и 7 16 - максимально допустимое расстояние между шарнирами 4 и 7, данное соотношение обеспечивает постоянную силу на штоке, плюс-минус 2. Возможны другие соотношения. Гидроаккумулятор работает следующим образом. Цилиндр 1 заполняется рабочей жидкостью через штуцер 19, который присоединяют к линии насос - гидропривод (на чертеже не показаны), при этом между цилиндром 1 и насосом может быть установлен обратный клапан (на чертеже не показан), предупреждающий утечку рабочей жидкости из цилиндра 1 в случае выхода из строя насоса. При заполнении цилиндра 1, поршень 2 со штоком 3 поднимается, пружины 10 (или 14, или 20) растягиваются (сжимаются), накапливая энергию. В случае снижения давления между насосом и цилиндром 1 рабочая жидкость в цилиндре 1 может быть использована для работы гидропривода. При этом конструкция гидроаккумулятора обеспечивает давление, равное рабочему давлению от насоса,которое практически не изменяется на всем ходе поршня в пределах, указанных расстояний между шарнирами, что достигается настройкой силы пружины п (см. фиг.4), обеспечивающей требуемую силу ш на штоке 3 и поршне 2. ФОРМУЛА ИЗОБРЕТЕНИЯ Гидроаккомулятор,содержащий цилиндр,поршень со штоком нагружающее устройство,выполненное в виде пружины, шарнирно связанной со своим звеном и промежуточной осью,отличающийся тем, что нагружающее устройство выполнено в количестве не менее двух комплектов,связанных между собой шарнирами, расположенных равномерно вокруг цилиндра и штока, эксцентрично относительно оси цилиндра, при этом шарнирная связь звеньев со штоком выполнена в виде втулки с проушинами, связывающими посредством осей звенья со штоком.

МПК / Метки

МПК: F15B 1/04

Метки: гидроаккумулятор
