Устройство аэродинамической утилизации ветра

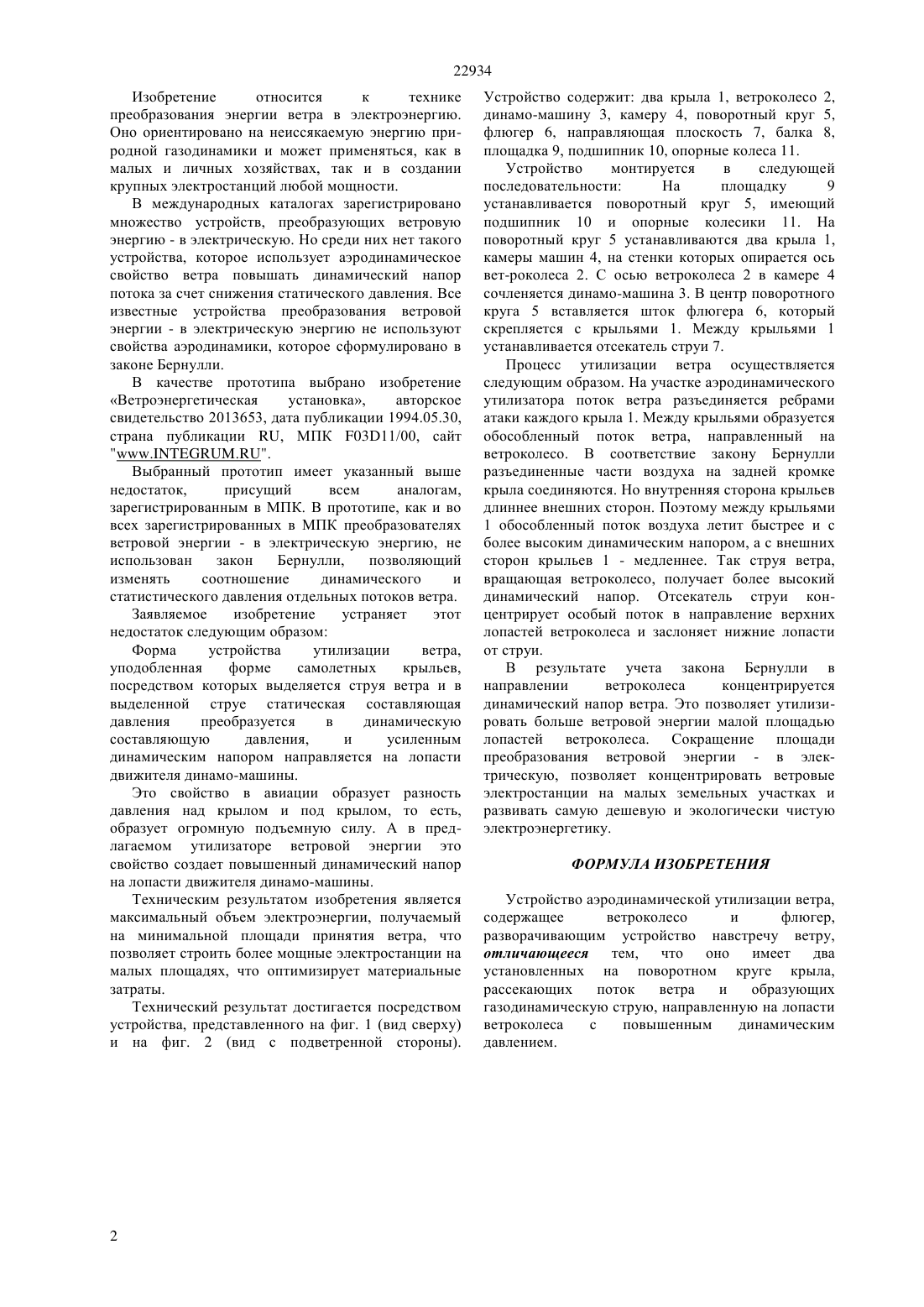

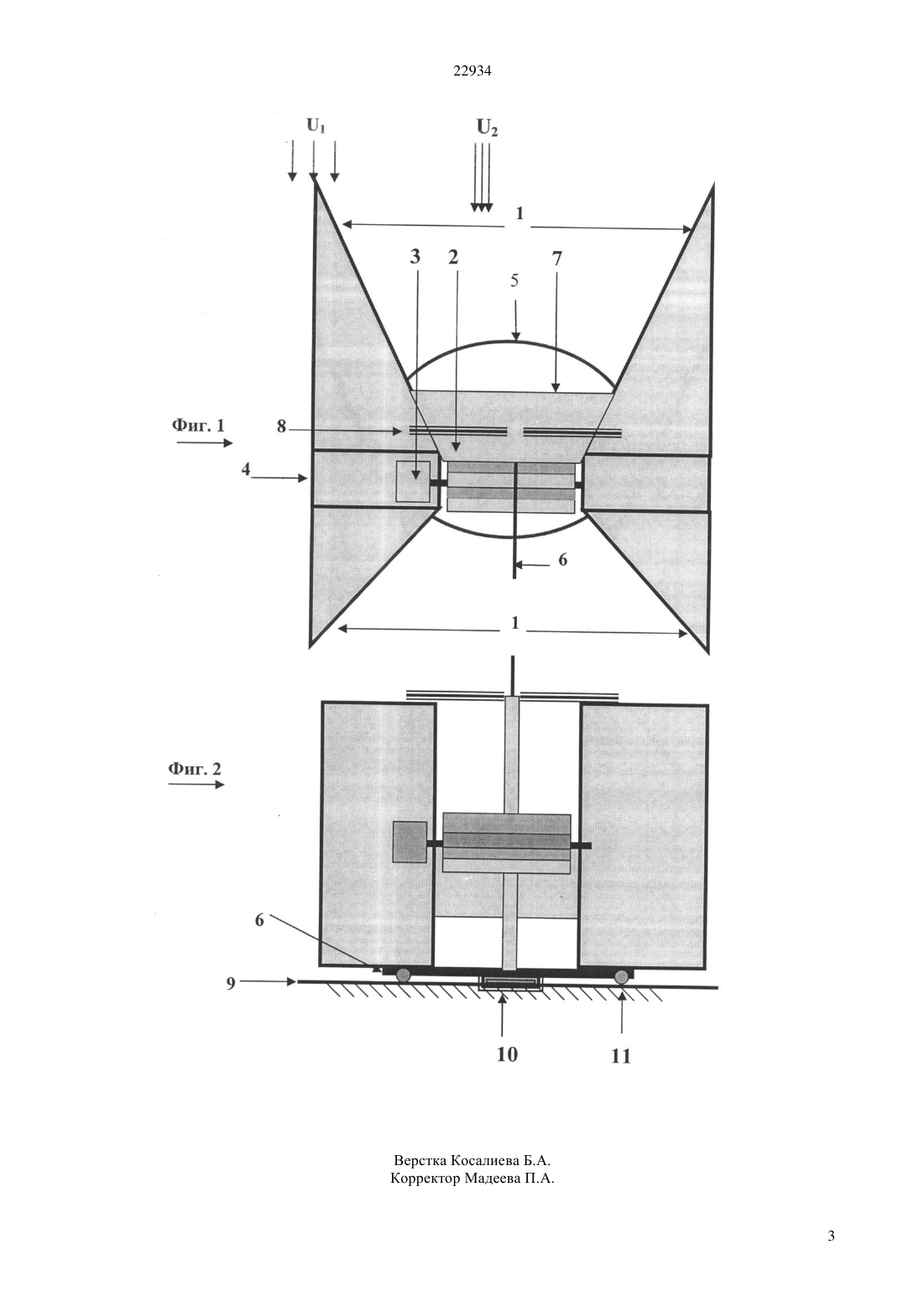

(51) 03 11/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ выделенной струе статическая составляющая давления преобразуется в динамическую составляющую давления,и усиленным динамическим напором направляется на лопасти движителя динамо-машины. Это свойство в авиации образует разность давления над крылом и под крылом, то есть,образует огромную подъемную силу. А в предлагаемом утилизаторе ветровой энергии это свойство создает повышенный динамический напор на лопасти движителя динамо-машины. Техническим результатом аэродинамического утилизатора ветра является максимальный объем электроэнергии, получаемый на малых пространствах движения ветра, что позволяет создавать малые электростанции в хозяйствах с ограниченными просторами и мощные электростанции на свободных,непригодных для сельскохозяйственного производства просторах.(54) УСТРОЙСТВО АЭРОДИНАМИЧЕСКОЙ УТИЛИЗАЦИИ ВЕТРА(57) Устройство аэродинамической утилизации ветра относится к устройствам, использующим ветер путем преобразования его механической энергии - в электрическую энергию. Он может применяться, как в малых и личных хозяйствах, так и в строительстве крупных электростанций любой мощности. Изобретение ориентировано на неиссякаемую, самую дешевую и самую доступную природную энергию, которой обладает ветер. Форма устройства аэродинамической утилизации ветра, уподобленная форме самолетных крыльев,посредством которых выделяется струя ветра и в 22934 Изобретение относится к технике преобразования энергии ветра в электроэнергию. Оно ориентировано на неиссякаемую энергию природной газодинамики и может применяться, как в малых и личных хозяйствах, так и в создании крупных электростанций любой мощности. В международных каталогах зарегистрировано множество устройств, преобразующих ветровую энергию - в электрическую. Но среди них нет такого устройства, которое использует аэродинамическое свойство ветра повышать динамический напор потока за счет снижения статического давления. Все известные устройства преобразования ветровой энергии - в электрическую энергию не используют свойства аэродинамики, которое сформулировано в законе Бернулли. В качестве прототипа выбрано изобретение Ветроэнергетическая установка,авторское свидетельство 2013653, дата публикации 1994.05.30,страна публикации , МПК 0311/00, сайт Выбранный прототип имеет указанный выше недостаток,присущий всем аналогам,зарегистрированным в МПК. В прототипе, как и во всех зарегистрированных в МПК преобразователях ветровой энергии - в электрическую энергию, не использован закон Бернулли,позволяющий изменять соотношение динамического и статистического давления отдельных потоков ветра. Заявляемое изобретение устраняет этот недостаток следующим образом Форма устройства утилизации ветра,уподобленная форме самолетных крыльев,посредством которых выделяется струя ветра и в выделенной струе статическая составляющая давления преобразуется в динамическую составляющую давления,и усиленным динамическим напором направляется на лопасти движителя динамо-машины. Это свойство в авиации образует разность давления над крылом и под крылом, то есть,образует огромную подъемную силу. А в предлагаемом утилизаторе ветровой энергии это свойство создает повышенный динамический напор на лопасти движителя динамо-машины. Техническим результатом изобретения является максимальный объем электроэнергии, получаемый на минимальной площади принятия ветра, что позволяет строить более мощные электростанции на малых площадях, что оптимизирует материальные затраты. Технический результат достигается посредством устройства, представленного на фиг. 1 (вид сверху) и на фиг. 2 (вид с подветренной стороны). Устройство содержит два крыла 1, ветроколесо 2,динамо-машину 3, камеру 4, поворотный круг 5,флюгер 6, направляющая плоскость 7, балка 8,площадка 9, подшипник 10, опорные колеса 11. Устройство монтируется в следующей последовательности На площадку 9 устанавливается поворотный круг 5, имеющий подшипник 10 и опорные колесики 11. На поворотный круг 5 устанавливаются два крыла 1,камеры машин 4, на стенки которых опирается ось вет-роколеса 2. С осью ветроколеса 2 в камере 4 сочленяется динамо-машина 3. В центр поворотного круга 5 вставляется шток флюгера 6, который скрепляется с крыльями 1. Между крыльями 1 устанавливается отсекатель струи 7. Процесс утилизации ветра осуществляется следующим образом. На участке аэродинамического утилизатора поток ветра разъединяется ребрами атаки каждого крыла 1. Между крыльями образуется обособленный поток ветра, направленный на ветроколесо. В соответствие закону Бернулли разъединенные части воздуха на задней кромке крыла соединяются. Но внутренняя сторона крыльев длиннее внешних сторон. Поэтому между крыльями 1 обособленный поток воздуха летит быстрее и с более высоким динамическим напором, а с внешних сторон крыльев 1 - медленнее. Так струя ветра,вращающая ветроколесо, получает более высокий динамический напор. Отсекатель струи концентрирует особый поток в направление верхних лопастей ветроколеса и заслоняет нижние лопасти от струи. В результате учета закона Бернулли в направлении ветроколеса концентрируется динамический напор ветра. Это позволяет утилизировать больше ветровой энергии малой площадью лопастей ветроколеса. Сокращение площади преобразования ветровой энергии - в электрическую, позволяет концентрировать ветровые электростанции на малых земельных участках и развивать самую дешевую и экологически чистую электроэнергетику. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство аэродинамической утилизации ветра,содержащее ветроколесо и флюгер,разворачивающим устройство навстречу ветру,отличающееся тем, что оно имеет два установленных на поворотном круге крыла,рассекающих поток ветра и образующих газодинамическую струю, направленную на лопасти ветроколеса с повышенным динамическим давлением.
