Способ получения кластеров металла III группы на подложке полупроводникового соединения А 3 В 5
Номер инновационного патента: 25347
Опубликовано: 20.12.2011
Авторы: Антощенко Владимир Степанович, Францев Юрий Валерьевич, Антощенко Евгений Владимирович
Формула / Реферат

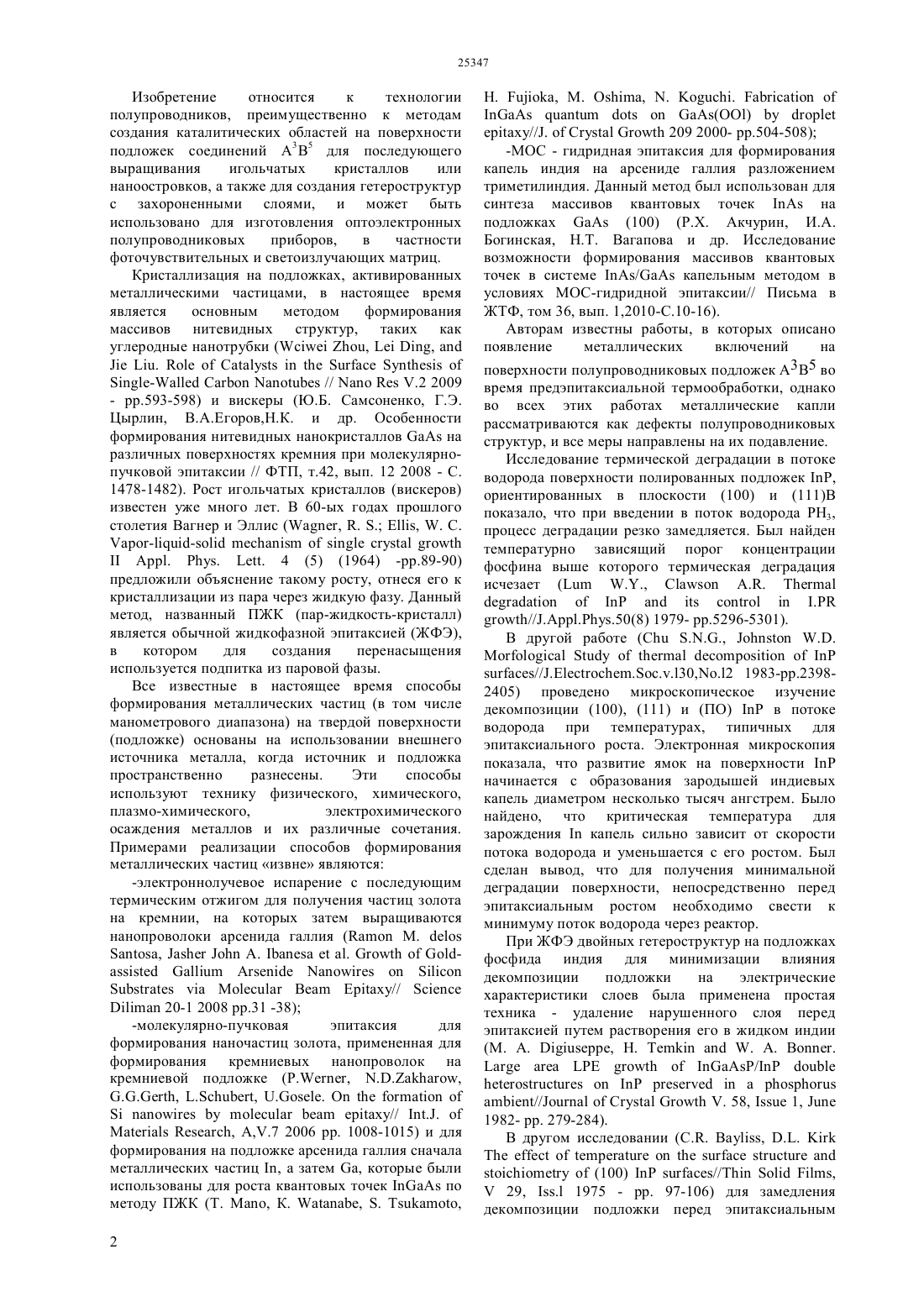

Изобретение относится к технологии полупроводников, преимущественно к методам создания каталитических областей на поверхности подложек соединений А3В5 для последующего выращивания игольчатых кристаллов или наноостровков, а также для создания гетероструктур с захороненными слоями, и может быть использовано для изготовления оптоэлектронных полупроводниковых приборов, в частности фоточувствительных и светоизлучающих матриц.
Достигаемый технический результат - формирование массивов металлических кластеров металла III группы на подложке полупроводникового соединения А3В5.

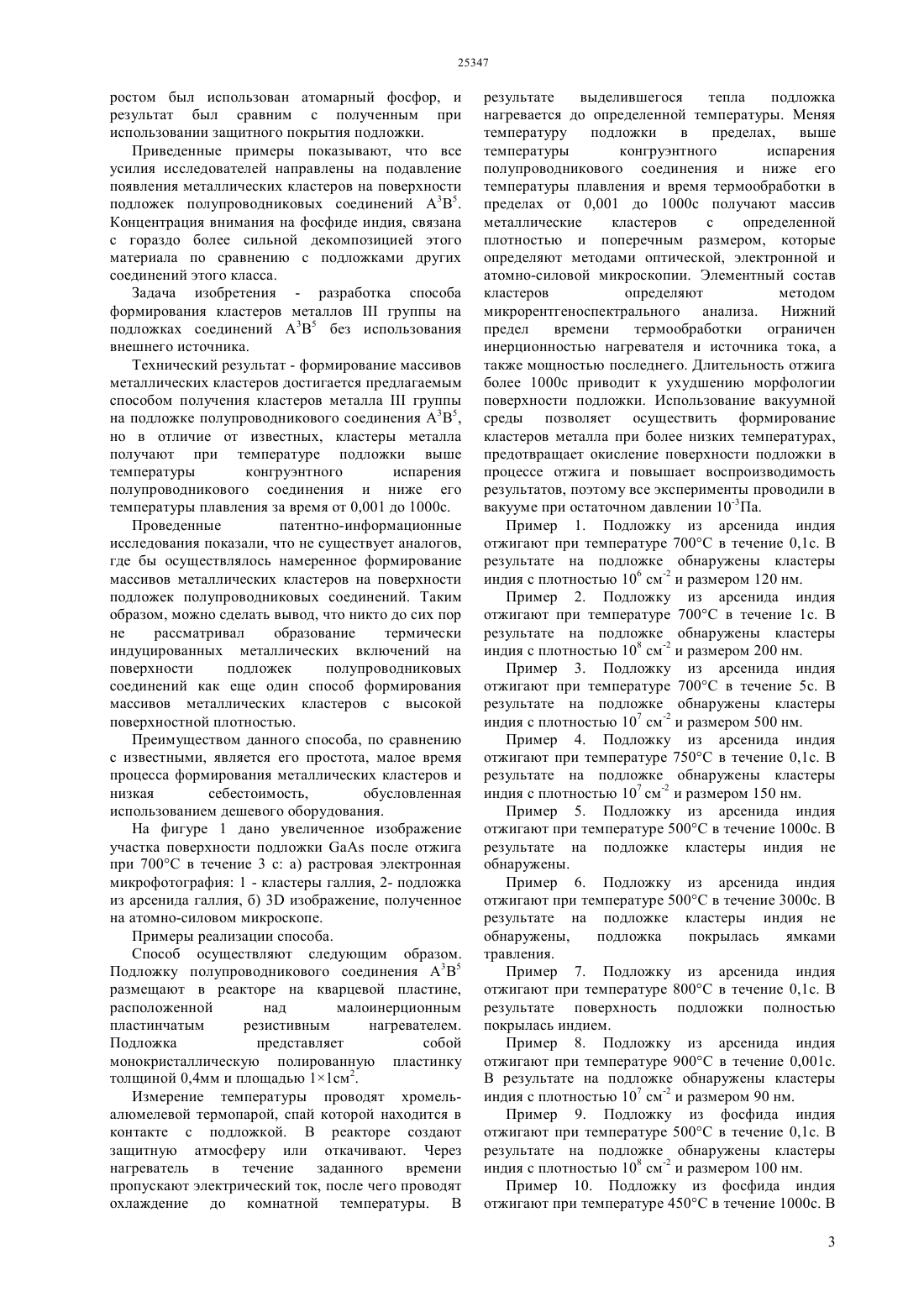

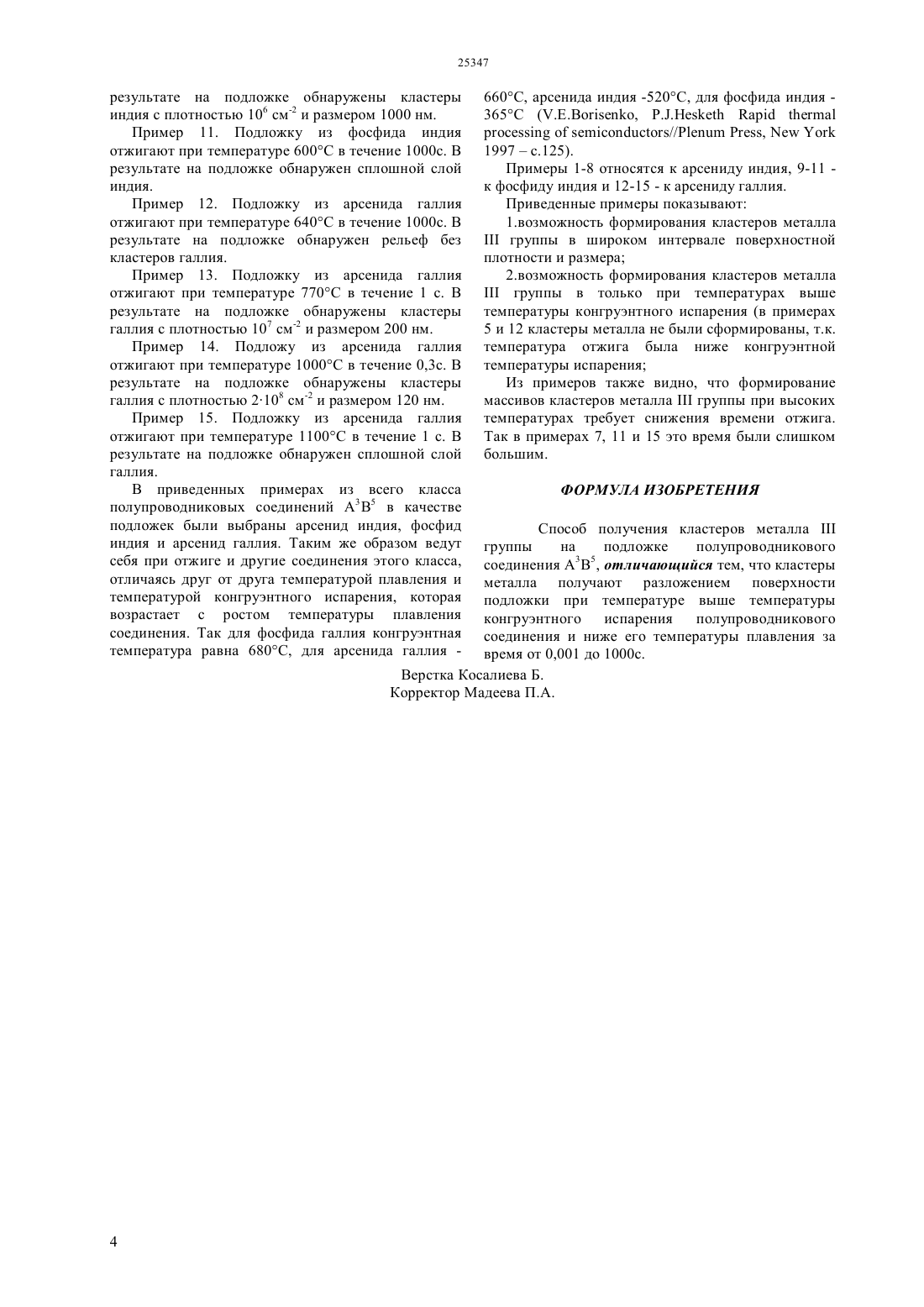

Предлагается способ получения кластеров металла III группы на подложке полупроводникового соединения А3В5, отличающийся тем, что кластеры металла получают разложением поверхности подложки при температуре выше температуры конгруэнтного испарения полупроводникового соединения и ниже его температуры плавления за время от 0,001 до 1000с.
