Минивулканная газотурбинная ГЭС Жетесова

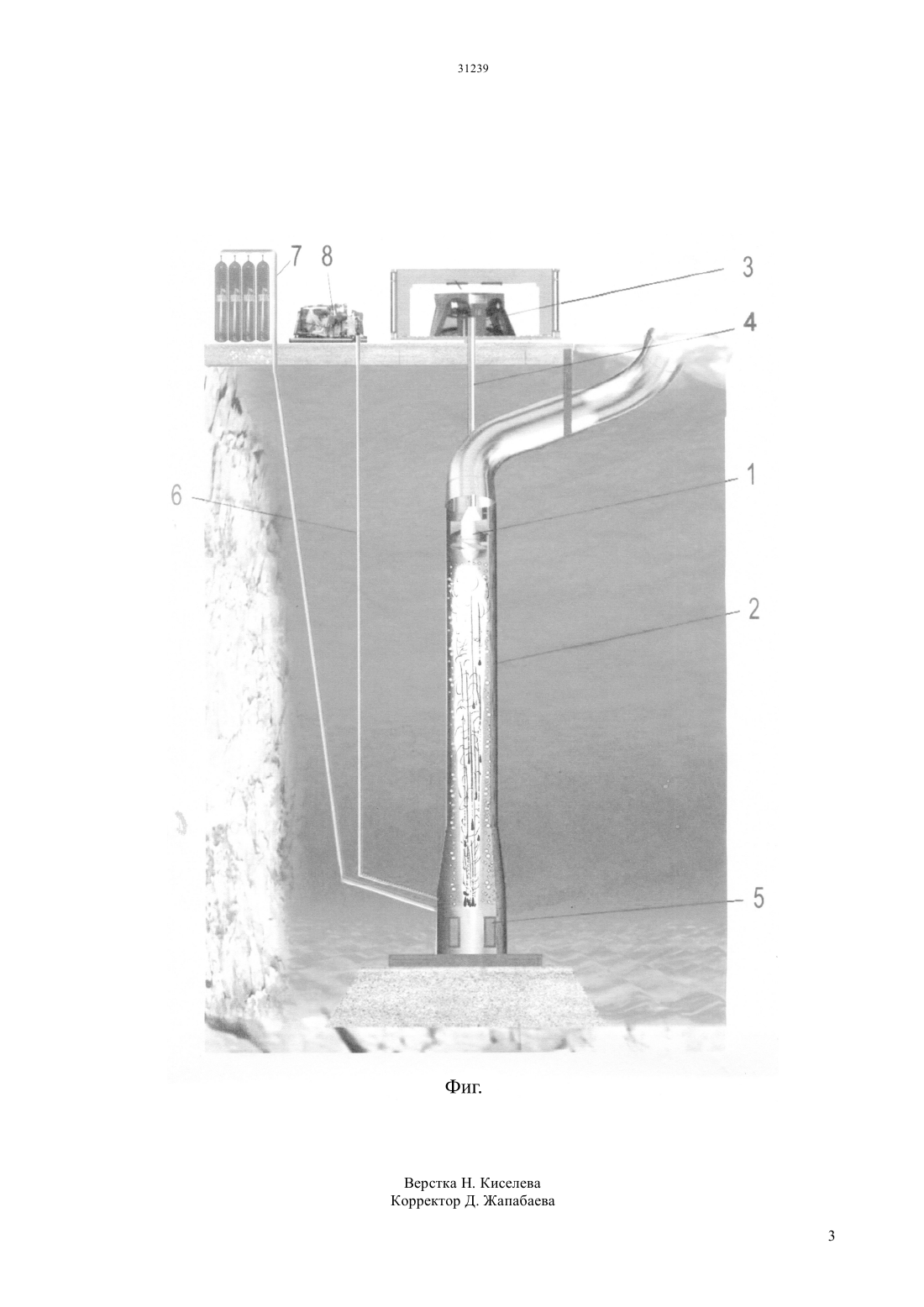

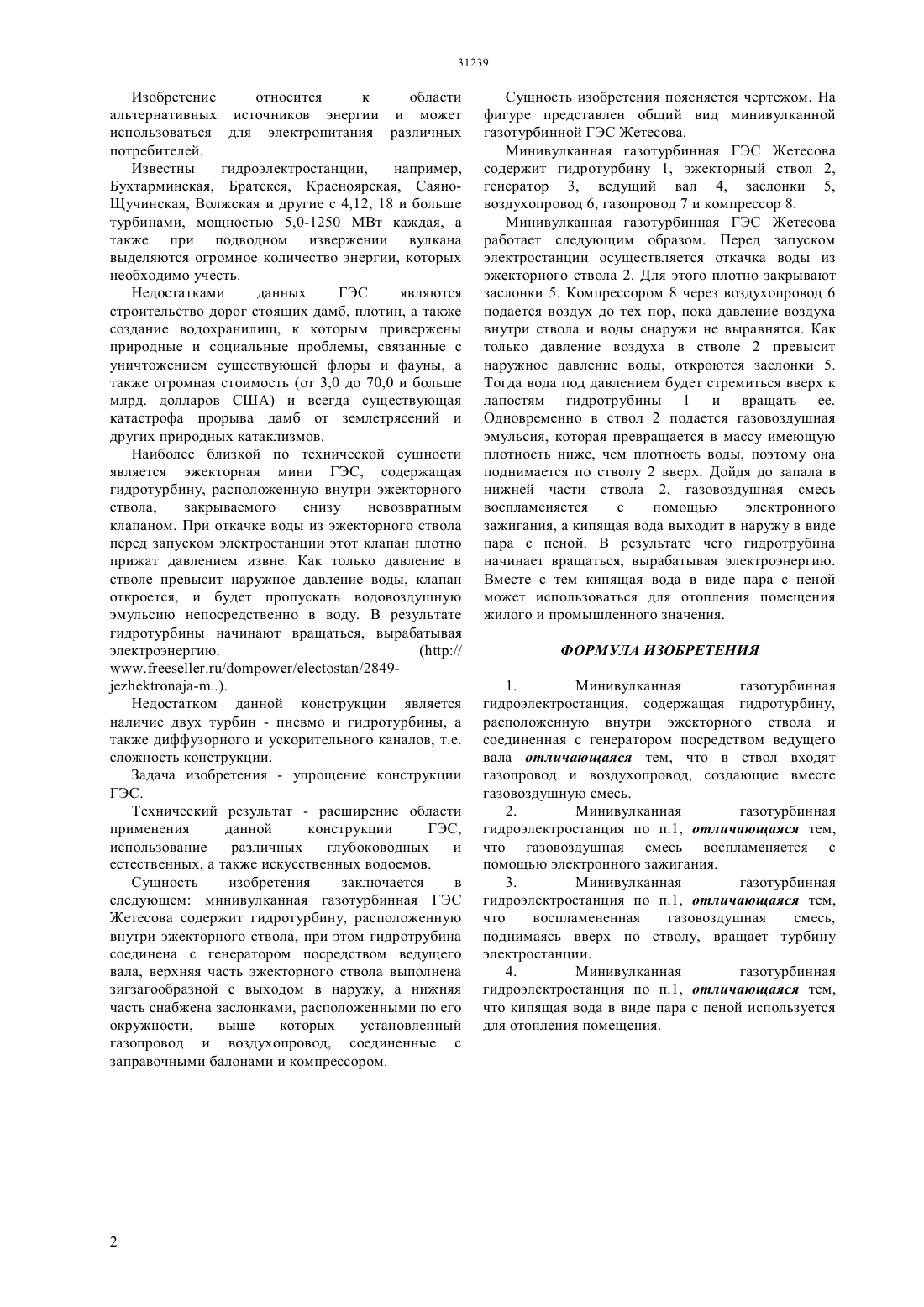

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ эжекторного ствола и соединенная с генератором посредством ведущего вала, при этом в ствол входят газопровод и воздухопровод создающие вместе газовоздушную смесь, которая воспламеняется с помощью электронного зажигания. В результате чего воспламененная газовоздушная смесь поднимаясь вверх по стволу вращает турбину электростанции. Технический результат изобретения экологическая безопасность данной конструкции ГЭС, отсутствие вредного влияния на качество воды, а также возможность использования небольших естественных и искусственных водоемов без течения воды.(54) МИНИВУЛКАННАЯ ГАЗОТУРБИННАЯ ГЭС ЖЕТЕСОВА(57) Изобретение относится к области альтернативных источников энергии и может использоваться для электропитания различных потребителей. Задача изобретения - упрощение конструкции ГЭС. Минивулканная газотурбинная ГЭС Жетесова содержит гидротурбину, расположенную внутри Изобретение относится к области альтернативных источников энергии и может использоваться для электропитания различных потребителей. Известны гидроэлектростанции,например,Бухтарминская, Братскся, Красноярская, СаяноЩучинская, Волжская и другие с 4,12, 18 и больше турбинами, мощностью 5,0-1250 МВт каждая, а также при подводном извержении вулкана выделяются огромное количество энергии, которых необходимо учесть. Недостатками данных ГЭС являются строительство дорог стоящих дамб, плотин, а также создание водохранилищ, к которым привержены природные и социальные проблемы, связанные с уничтожением существующей флоры и фауны, а также огромная стоимость (от 3,0 до 70,0 и больше млрд. долларов США) и всегда существующая катастрофа прорыва дамб от землетрясений и других природных катаклизмов. Наиболее близкой по технической сущности является эжекторная мини ГЭС, содержащая гидротурбину, расположенную внутри эжекторного ствола,закрываемого снизу невозвратным клапаном. При откачке воды из эжекторного ствола перед запуском электростанции этот клапан плотно прижат давлением извне. Как только давление в стволе превысит наружное давление воды, клапан откроется, и будет пропускать водовоздушную эмульсию непосредственно в воду. В результате гидротурбины начинают вращаться, вырабатывая электроэнергию.///2849-). Недостатком данной конструкции является наличие двух турбин - пневмо и гидротурбины, а также диффузорного и ускорительного каналов, т.е. сложность конструкции. Задача изобретения - упрощение конструкции ГЭС. Технический результат - расширение области применения данной конструкции ГЭС,использование различных глубоководных и естественных, а также искусственных водоемов. Сущность изобретения заключается в следующем минивулканная газотурбинная ГЭС Жетесова содержит гидротурбину, расположенную внутри эжекторного ствола, при этом гидротрубина соединена с генератором посредством ведущего вала, верхняя часть эжекторного ствола выполнена зигзагообразной с выходом в наружу, а нижняя часть снабжена заслонками, расположенными по его окружности,выше которых установленный газопровод и воздухопровод, соединенные с заправочными балонами и компрессором. Сущность изобретения поясняется чертежом. На фигуре представлен общий вид минивулканной газотурбинной ГЭС Жетесова. Минивулканная газотурбинная ГЭС Жетесова содержит гидротурбину 1, эжекторный ствол 2,генератор 3, ведущий вал 4, заслонки 5,воздухопровод 6, газопровод 7 и компрессор 8. Минивулканная газотурбинная ГЭС Жетесова работает следующим образом. Перед запуском электростанции осуществляется откачка воды из эжекторного ствола 2. Для этого плотно закрывают заслонки 5. Компрессором 8 через воздухопровод 6 подается воздух до тех пор, пока давление воздуха внутри ствола и воды снаружи не выравнятся. Как только давление воздуха в стволе 2 превысит наружное давление воды, откроются заслонки 5. Тогда вода под давлением будет стремиться вверх к лапостям гидротрубины 1 и вращать ее. Одновременно в ствол 2 подается газовоздушная эмульсия, которая превращается в массу имеющую плотность ниже, чем плотность воды, поэтому она поднимается по стволу 2 вверх. Дойдя до запала в нижней части ствола 2, газовоздушная смесь воспламеняется с помощью электронного зажигания, а кипящая вода выходит в наружу в виде пара с пеной. В результате чего гидротрубина начинает вращаться, вырабатывая электроэнергию. Вместе с тем кипящая вода в виде пара с пеной может использоваться для отопления помещения жилого и промышленного значения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Минивулканная газотурбинная гидроэлектростанция, содержащая гидротурбину,расположенную внутри эжекторного ствола и соединенная с генератором посредством ведущего вала отличающаяся тем, что в ствол входят газопровод и воздухопровод, создающие вместе газовоздушную смесь. 2. Минивулканная газотурбинная гидроэлектростанция по п.1, отличающаяся тем,что газовоздушная смесь воспламеняется с помощью электронного зажигания. 3. Минивулканная газотурбинная гидроэлектростанция по п.1, отличающаяся тем,что воспламененная газовоздушная смесь,поднимаясь вверх по стволу, вращает турбину электростанции. 4. Минивулканная газотурбинная гидроэлектростанция по п.1, отличающаяся тем,что кипящая вода в виде пара с пеной используется для отопления помещения.
