Способ устройства фундамента

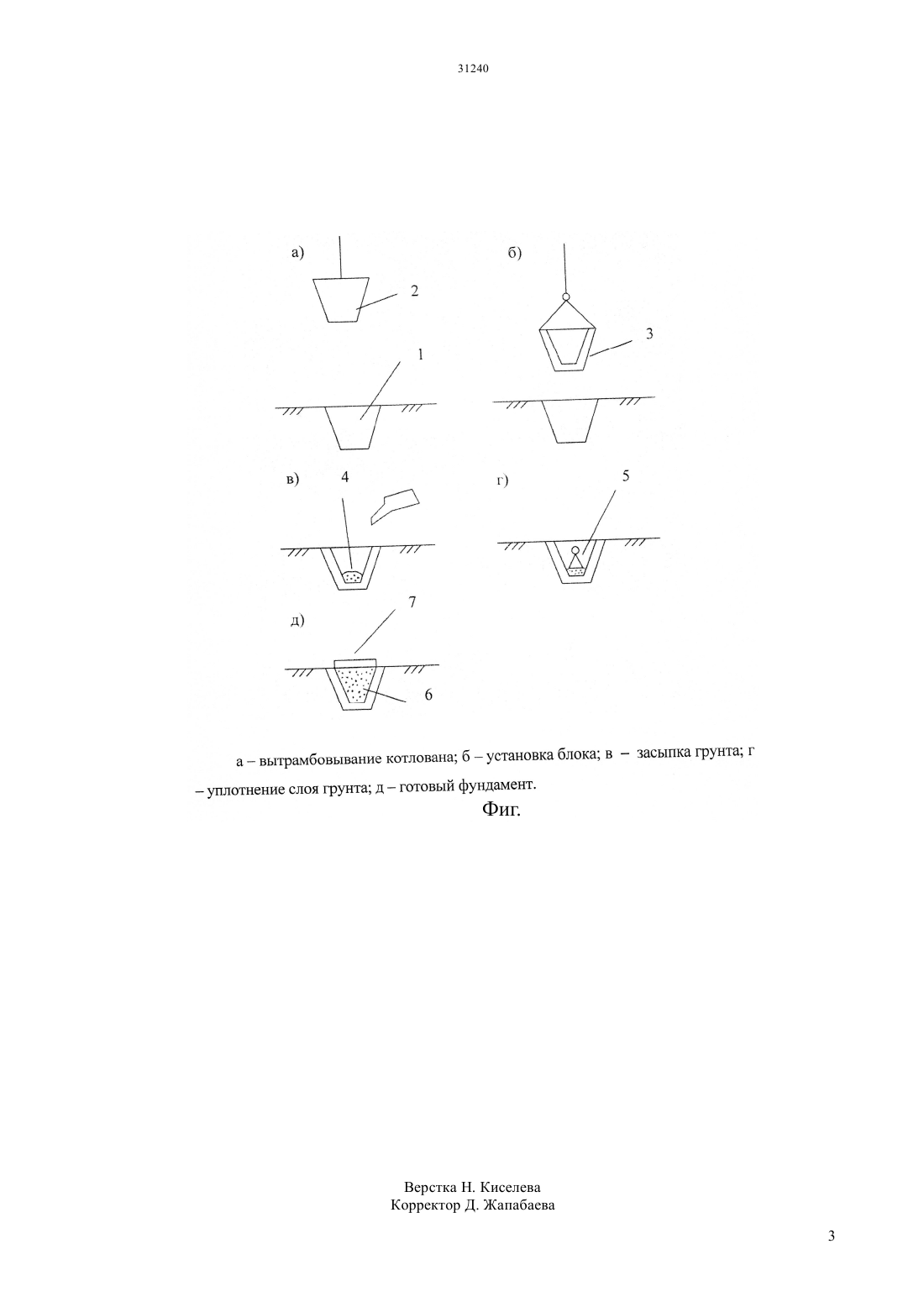

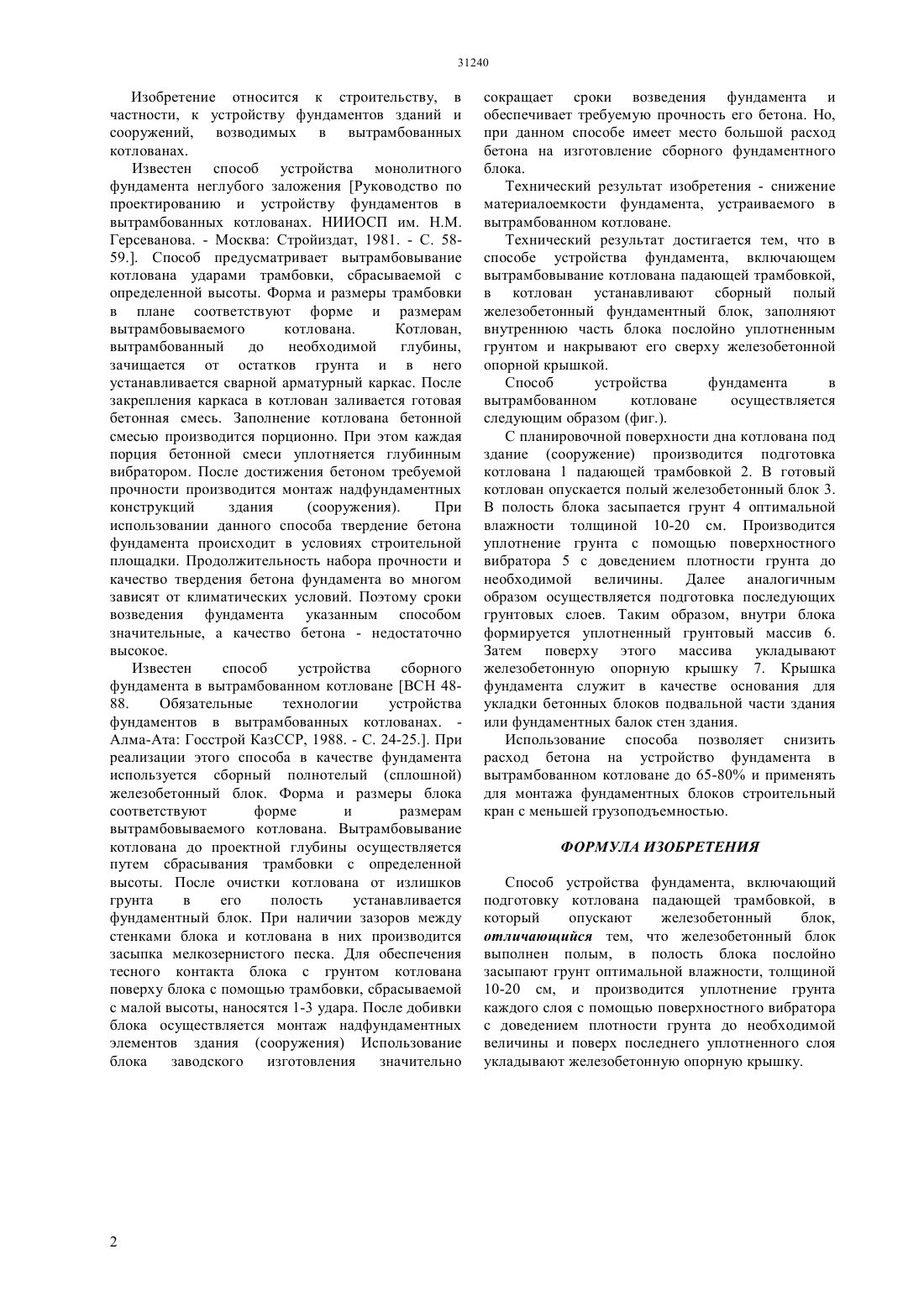

(51) 02 17/00 (2006.01) 02 27/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к строительству, в частности к устройству фундаментов зданий и сооружений, возводимых в вытрамбованных котлованах. Способ устройства фундамента включает подготовку котлована падающей трамбовкой,установку полого железобетонного блока,послойную засыпку в полость блока грунта оптимальной влажности, толщиной слоя 10-20 см,уплотнение грунта каждого слоя с помощью поверхностного вибратора с доведением плотности грунта до необходимой величины, укладку железобетонной опорной крышки поверху последнего уплотненного слоя грунта.(72) Бекбасаров Исабай Исакович Исаков Галым Исабаевич(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х.Дулати Министерства образования и науки Республики Казахстан(56) ВСН 48-88. Обязательные технологии устройства фундаментов в вытрамбованных котлованах. - Алма-Ата Госстрой КазССР,- с. 24-25 Изобретение относится к строительству, в частности, к устройству фундаментов зданий и сооружений, возводимых в вытрамбованных котлованах. Известен способ устройства монолитного фундамента неглубого заложения Руководство по проектированию и устройству фундаментов в вытрамбованных котлованах. НИИОСП им. Н.М. Герсеванова. - Москва Стройиздат, 1981. - С. 5859 Способ предусматривает вытрамбовывание котлована ударами трамбовки, сбрасываемой с определенной высоты. Форма и размеры трамбовки в плане соответствуют форме и размерам вытрамбовываемого котлована. Котлован,вытрамбованный до необходимой глубины,зачищается от остатков грунта и в него устанавливается сварной арматурный каркас. После закрепления каркаса в котлован заливается готовая бетонная смесь. Заполнение котлована бетонной смесью производится порционно. При этом каждая порция бетонной смеси уплотняется глубинным вибратором. После достижения бетоном требуемой прочности производится монтаж надфундаментных конструкций здания(сооружения). При использовании данного способа твердение бетона фундамента происходит в условиях строительной площадки. Продолжительность набора прочности и качество твердения бетона фундамента во многом зависят от климатических условий. Поэтому сроки возведения фундамента указанным способом значительные, а качество бетона - недостаточно высокое. Известен способ устройства сборного фундамента в вытрамбованном котловане ВСН 4888. Обязательные технологии устройства фундаментов в вытрамбованных котлованах. Алма-Ата Госстрой КазССР, 1988. - С. 24-25 При реализации этого способа в качестве фундамента используется сборный полнотелый (сплошной) железобетонный блок. Форма и размеры блока соответствуют форме и размерам вытрамбовываемого котлована. Вытрамбовывание котлована до проектной глубины осуществляется путем сбрасывания трамбовки с определенной высоты. После очистки котлована от излишков грунта в его полость устанавливается фундаментный блок. При наличии зазоров между стенками блока и котлована в них производится засыпка мелкозернистого песка. Для обеспечения тесного контакта блока с грунтом котлована поверху блока с помощью трамбовки, сбрасываемой с малой высоты, наносятся 1-3 удара. После добивки блока осуществляется монтаж надфундаментных элементов здания (сооружения) Использование блока заводского изготовления значительно сокращает сроки возведения фундамента и обеспечивает требуемую прочность его бетона. Но,при данном способе имеет место большой расход бетона на изготовление сборного фундаментного блока. Технический результат изобретения - снижение материалоемкости фундамента, устраиваемого в вытрамбованном котловане. Технический результат достигается тем, что в способе устройства фундамента, включающем вытрамбовывание котлована падающей трамбовкой,в котлован устанавливают сборный полый железобетонный фундаментный блок, заполняют внутреннюю часть блока послойно уплотненным грунтом и накрывают его сверху железобетонной опорной крышкой. Способ устройства фундамента в вытрамбованном котловане осуществляется следующим образом (фиг.). С планировочной поверхности дна котлована под здание (сооружение) производится подготовка котлована 1 падающей трамбовкой 2. В готовый котлован опускается полый железобетонный блок 3. В полость блока засыпается грунт 4 оптимальной влажности толщиной 10-20 см. Производится уплотнение грунта с помощью поверхностного вибратора 5 с доведением плотности грунта до необходимой величины. Далее аналогичным образом осуществляется подготовка последующих грунтовых слоев. Таким образом, внутри блока формируется уплотненный грунтовый массив 6. Затем поверху этого массива укладывают железобетонную опорную крышку 7. Крышка фундамента служит в качестве основания для укладки бетонных блоков подвальной части здания или фундаментных балок стен здания. Использование способа позволяет снизить расход бетона на устройство фундамента в вытрамбованном котловане до 65-80 и применять для монтажа фундаментных блоков строительный кран с меньшей грузоподъемностью. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ устройства фундамента, включающий подготовку котлована падающей трамбовкой, в который опускают железобетонный блок,отличающийся тем, что железобетонный блок выполнен полым, в полость блока послойно засыпают грунт оптимальной влажности, толщиной 10-20 см, и производится уплотнение грунта каждого слоя с помощью поверхностного вибратора с доведением плотности грунта до необходимой величины и поверх последнего уплотненного слоя укладывают железобетонную опорную крышку.
