Способ устройства фундамента

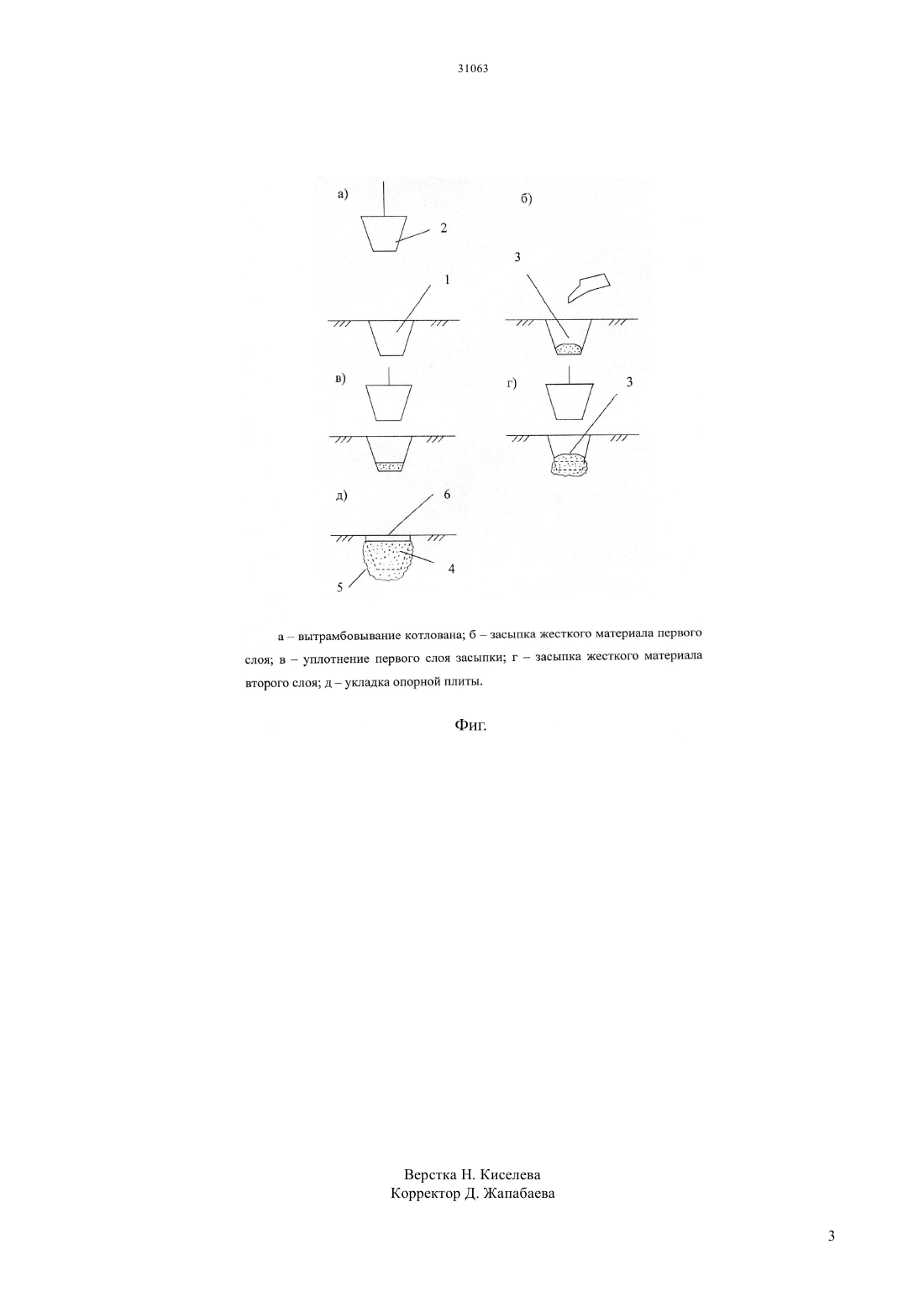

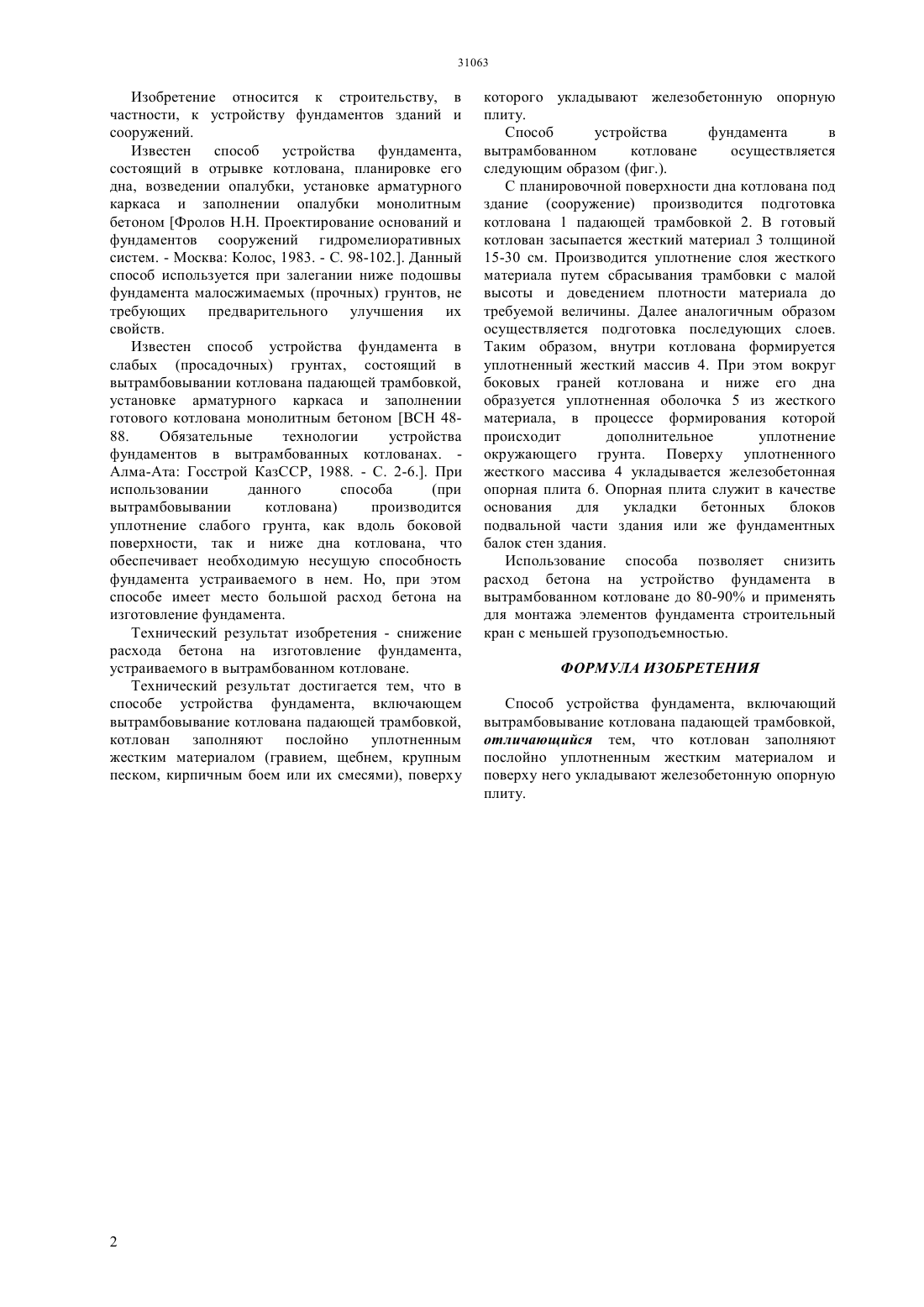

(51) 02 17/00 (2006.01) 02 27/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к строительству, в частности, к устройству фундаментов зданий и сооружений, возводимых в вытрамбованных котлованах. Способ устройства фундамента включает вытрамбовывание котлована падающей трамбовкой,заполнение котлована послойно уплотненным жестким материалом и установку поверху него железобетонной опорной плиты.(72) Бекбасаров Исабай Исакович Исаков Галым Исабаевич(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) ВСН 48-88. Обязательные технологии устройства фундаментов в вытрамбованных котлованах. - Алма-Ата Госстрой КазССР, 1988 Изобретение относится к строительству, в частности, к устройству фундаментов зданий и сооружений. Известен способ устройства фундамента,состоящий в отрывке котлована, планировке его дна, возведении опалубки, установке арматурного каркаса и заполнении опалубки монолитным бетоном Фролов Н.Н. Проектирование оснований и фундаментов сооружений гидромелиоративных систем. - Москва Колос, 1983. - С. 98-102 Данный способ используется при залегании ниже подошвы фундамента малосжимаемых (прочных) грунтов, не требующих предварительного улучшения их свойств. Известен способ устройства фундамента в слабых (просадочных) грунтах, состоящий в вытрамбовывании котлована падающей трамбовкой,установке арматурного каркаса и заполнении готового котлована монолитным бетоном ВСН 4888. Обязательные технологии устройства фундаментов в вытрамбованных котлованах. Алма-Ата Госстрой КазССР, 1988. - С. 2-6 При использовании данного способа(при вытрамбовывании котлована) производится уплотнение слабого грунта, как вдоль боковой поверхности, так и ниже дна котлована, что обеспечивает необходимую несущую способность фундамента устраиваемого в нем. Но, при этом способе имеет место большой расход бетона на изготовление фундамента. Технический результат изобретения - снижение расхода бетона на изготовление фундамента,устраиваемого в вытрамбованном котловане. Технический результат достигается тем, что в способе устройства фундамента, включающем вытрамбовывание котлована падающей трамбовкой,котлован заполняют послойно уплотненным жестким материалом (гравием, щебнем, крупным песком, кирпичным боем или их смесями), поверху которого укладывают железобетонную опорную плиту. Способ устройства фундамента в вытрамбованном котловане осуществляется следующим образом (фиг.). С планировочной поверхности дна котлована под здание (сооружение) производится подготовка котлована 1 падающей трамбовкой 2. В готовый котлован засыпается жесткий материал 3 толщиной 15-30 см. Производится уплотнение слоя жесткого материала путем сбрасывания трамбовки с малой высоты и доведением плотности материала до требуемой величины. Далее аналогичным образом осуществляется подготовка последующих слоев. Таким образом, внутри котлована формируется уплотненный жесткий массив 4. При этом вокруг боковых граней котлована и ниже его дна образуется уплотненная оболочка 5 из жесткого материала, в процессе формирования которой происходит дополнительное уплотнение окружающего грунта. Поверху уплотненного жесткого массива 4 укладывается железобетонная опорная плита 6. Опорная плита служит в качестве основания для укладки бетонных блоков подвальной части здания или же фундаментных балок стен здания. Использование способа позволяет снизить расход бетона на устройство фундамента в вытрамбованном котловане до 80-90 и применять для монтажа элементов фундамента строительный кран с меньшей грузоподъемностью. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ устройства фундамента, включающий вытрамбовывание котлована падающей трамбовкой,отличающийся тем, что котлован заполняют послойно уплотненным жестким материалом и поверху него укладывают железобетонную опорную плиту.
