Способ устройства искусственного основания фундамента

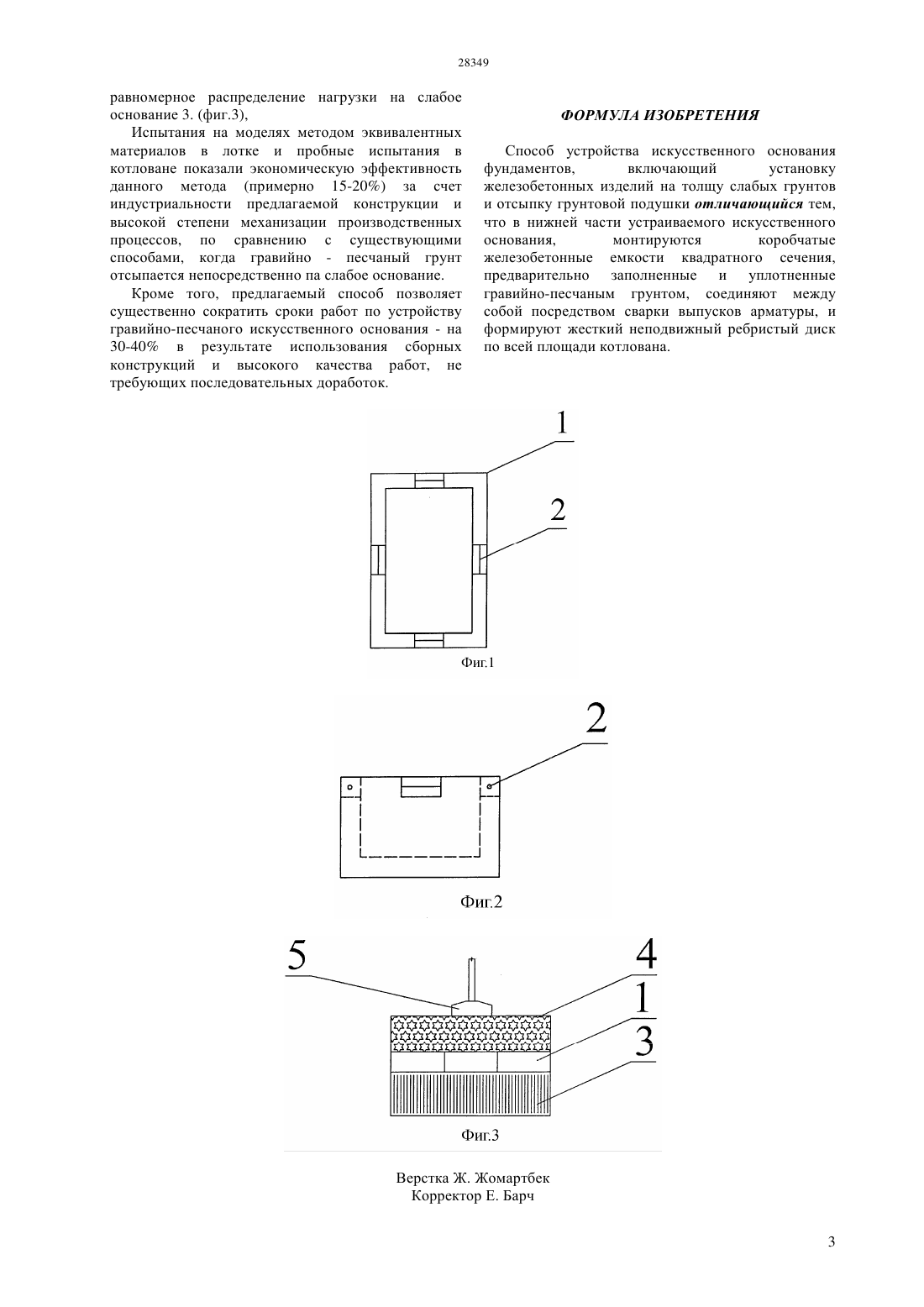

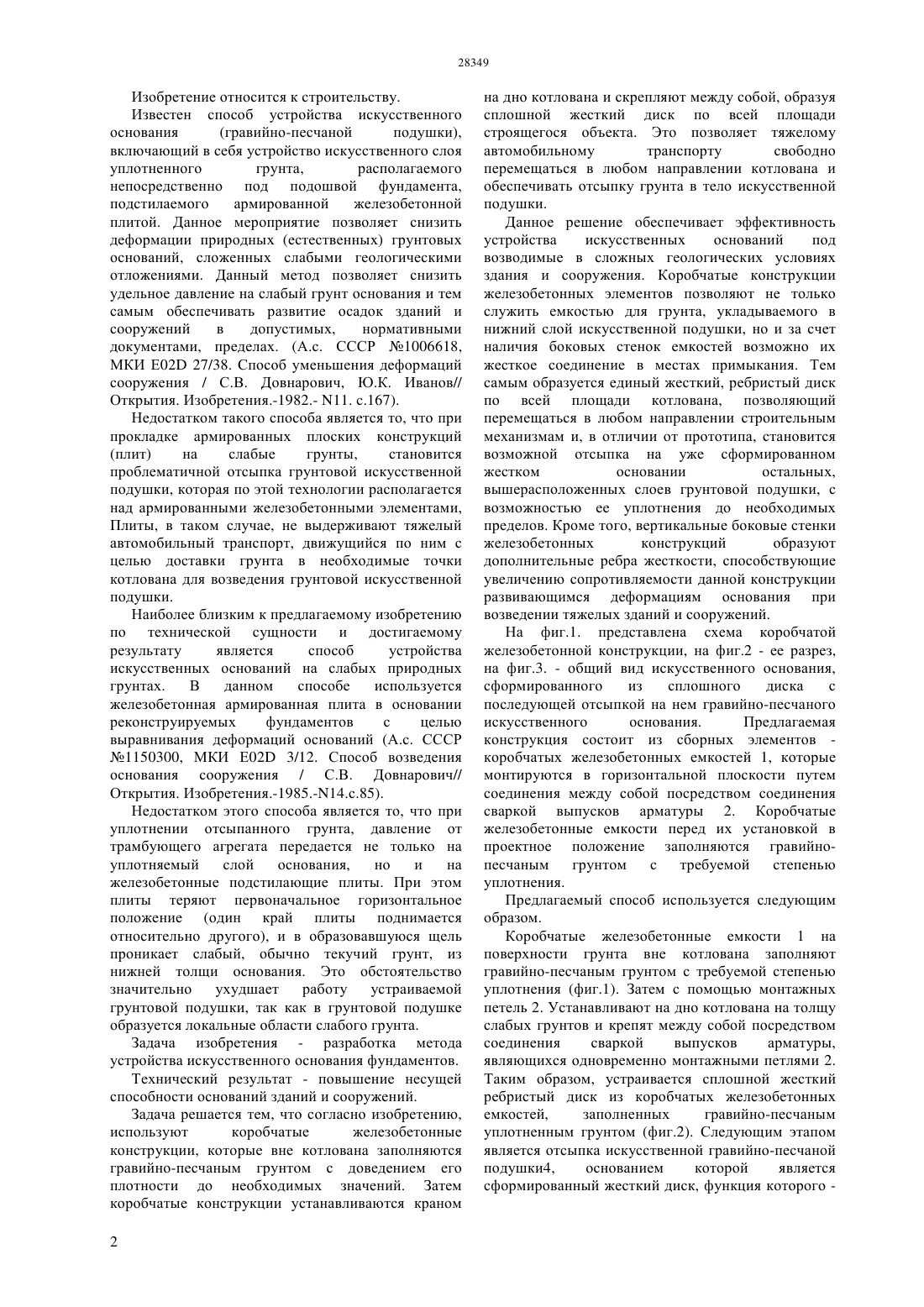

(51) 02 3/12 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к строительству. В предлагаемом изобретении в нижней части устраиваемого искусственного основания,используют коробчатые железобетонные емкости квадратного сечения, предварительно заполненные и уплотненные гравийно-песчаным грунтом,соединенные между собой посредством сварки выпусков арматуры и которые формируют жесткий неподвижный диск по всей площади котлована. В результате образуется жесткая горизонтальная плоскость на слабом грунте, позволяющая выполнить отсыпку и уплотнение грунта на необходимую толщину,предусмотренную проектом. Предлагаемое техническое решение обеспечивает повышенную несущую способность основания и сокращение сроков работ по подготовке основания под фундаменты.(72) Бровко Игорь Степанович Байболов Канат Сейтжанович Голубев Владимир Григорьевич Ибрагимов Кудайберген Ким Татьяна Борисовна(73) Республиканское государственное предприятие на праве хозяйственного ведения ЮжноКазахстанский государственный университет им. М. Ауэзова Министерства образования и науки Республики Казахстан(56) А.с. 1150300, Е 02 3/12. Способ возведения основания ссооружения. С.В.Довнарович, 1985,14, с.85(54) СПОСОБ УСТРОЙСТВА ИСКУССТВЕННОГО ОСНОВАНИЯ ФУНДАМЕНТА Изобретение относится к строительству. Известен способ устройства искусственного основания(гравийно-песчаной подушки),включающий в себя устройство искусственного слоя уплотненного грунта,располагаемого непосредственно под подошвой фундамента,подстилаемого армированной железобетонной плитой. Данное мероприятие позволяет снизить деформации природных (естественных) грунтовых оснований, сложенных слабыми геологическими отложениями. Данный метод позволяет снизить удельное давление на слабый грунт основания и тем самым обеспечивать развитие осадок зданий и сооружений в допустимых,нормативными документами, пределах. (А.с. СССР 1006618,МКИ Е 02 27/38. Способ уменьшения деформаций сооружения / С.В. Довнарович, Ю.К. Иванов// Открытия. Изобретения.-1982.- 11. .167). Недостатком такого способа является то, что при прокладке армированных плоских конструкций(плит) на слабые грунты,становится проблематичной отсыпка грунтовой искусственной подушки, которая по этой технологии располагается над армированными железобетонными элементами,Плиты, в таком случае, не выдерживают тяжелый автомобильный транспорт, движущийся по ним с целью доставки грунта в необходимые точки котлована для возведения грунтовой искусственной подушки. Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является способ устройства искусственных оснований на слабых природных грунтах. В данном способе используется железобетонная армированная плита в основании реконструируемых фундаментов с целью выравнивания деформаций оснований (А.с. СССР 1150300, МКИ Е 02 3/12. Способ возведения основания сооружения / С.В. Довнарович// Открытия. Изобретения.-1985.-14.с.85). Недостатком этого способа является то, что при уплотнении отсыпанного грунта, давление от трамбующего агрегата передается не только на уплотняемый слой основания,но и на железобетонные подстилающие плиты. При этом плиты теряют первоначальное горизонтальное положение (один край плиты поднимается относительно другого), и в образовавшуюся щель проникает слабый, обычно текучий грунт, из нижней толщи основания. Это обстоятельство значительно ухудшает работу устраиваемой грунтовой подушки, так как в грунтовой подушке образуется локальные области слабого грунта. Задача изобретения - разработка метода устройства искусственного основания фундаментов. Технический результат - повышение несущей способности оснований зданий и сооружений. Задача решается тем, что согласно изобретению,используют коробчатые железобетонные конструкции, которые вне котлована заполняются гравийно-песчаным грунтом с доведением его плотности до необходимых значений. Затем коробчатые конструкции устанавливаются краном 2 на дно котлована и скрепляют между собой, образуя сплошной жесткий диск по всей площади строящегося объекта. Это позволяет тяжелому автомобильному транспорту свободно перемещаться в любом направлении котлована и обеспечивать отсыпку грунта в тело искусственной подушки. Данное решение обеспечивает эффективность устройства искусственных оснований под возводимые в сложных геологических условиях здания и сооружения. Коробчатые конструкции железобетонных элементов позволяют не только служить емкостью для грунта, укладываемого в нижний слой искусственной подушки, но и за счет наличия боковых стенок емкостей возможно их жесткое соединение в местах примыкания. Тем самым образуется единый жесткий, ребристый диск по всей площади котлована, позволяющий перемещаться в любом направлении строительным механизмам и, в отличии от прототипа, становится возможной отсыпка на уже сформированном жестком основании остальных,вышерасположенных слоев грунтовой подушки, с возможностью ее уплотнения до необходимых пределов. Кроме того, вертикальные боковые стенки железобетонных конструкций образуют дополнительные ребра жесткости, способствующие увеличению сопротивляемости данной конструкции развивающимся деформациям основания при возведении тяжелых зданий и сооружений. На фиг.1. представлена схема коробчатой железобетонной конструкции, на фиг.2 - ее разрез,на фиг.3. - общий вид искусственного основания,сформированного из сплошного диска с последующей отсыпкой на нем гравийно-песчаного искусственного основания. Предлагаемая конструкция состоит из сборных элементов коробчатых железобетонных емкостей 1, которые монтируются в горизонтальной плоскости путем соединения между собой посредством соединения сваркой выпусков арматуры 2. Коробчатые железобетонные емкости перед их установкой в проектное положение заполняются гравийнопесчаным грунтом с требуемой степенью уплотнения. Предлагаемый способ используется следующим образом. Коробчатые железобетонные емкости 1 на поверхности грунта вне котлована заполняют гравийно-песчаным грунтом с требуемой степенью уплотнения (фиг.1). Затем с помощью монтажных петель 2. Устанавливают на дно котлована на толщу слабых грунтов и крепят между собой посредством соединения сваркой выпусков арматуры,являющихся одновременно монтажными петлями 2. Таким образом, устраивается сплошной жесткий ребристый диск из коробчатых железобетонных емкостей,заполненных гравийно-песчаным уплотненным грунтом (фиг.2). Следующим этапом является отсыпка искусственной гравийно-песчаной подушки 4,основанием которой является сформированный жесткий диск, функция которого 28349 равномерное распределение нагрузки на слабое основание 3. (фиг.3),Испытания на моделях методом эквивалентных материалов в лотке и пробные испытания в котловане показали экономическую эффективность данного метода (примерно 15-20) за счет индустриальности предлагаемой конструкции и высокой степени механизации производственных процессов, по сравнению с существующими способами, когда гравийно - песчаный грунт отсыпается непосредственно па слабое основание. Кроме того, предлагаемый способ позволяет существенно сократить сроки работ по устройству гравийно-песчаного искусственного основания - на 30-40 в результате использования сборных конструкций и высокого качества работ, не требующих последовательных доработок. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ устройства искусственного основания фундаментов,включающий установку железобетонных изделий на толщу слабых грунтов и отсыпку грунтовой подушки отличающийся тем,что в нижней части устраиваемого искусственного основания,монтируются коробчатые железобетонные емкости квадратного сечения,предварительно заполненные и уплотненные гравийно-песчаным грунтом, соединяют между собой посредством сварки выпусков арматуры, и формируют жесткий неподвижный ребристый диск по всей площади котлована.
