Способ устройства ленточного свайного фундамента

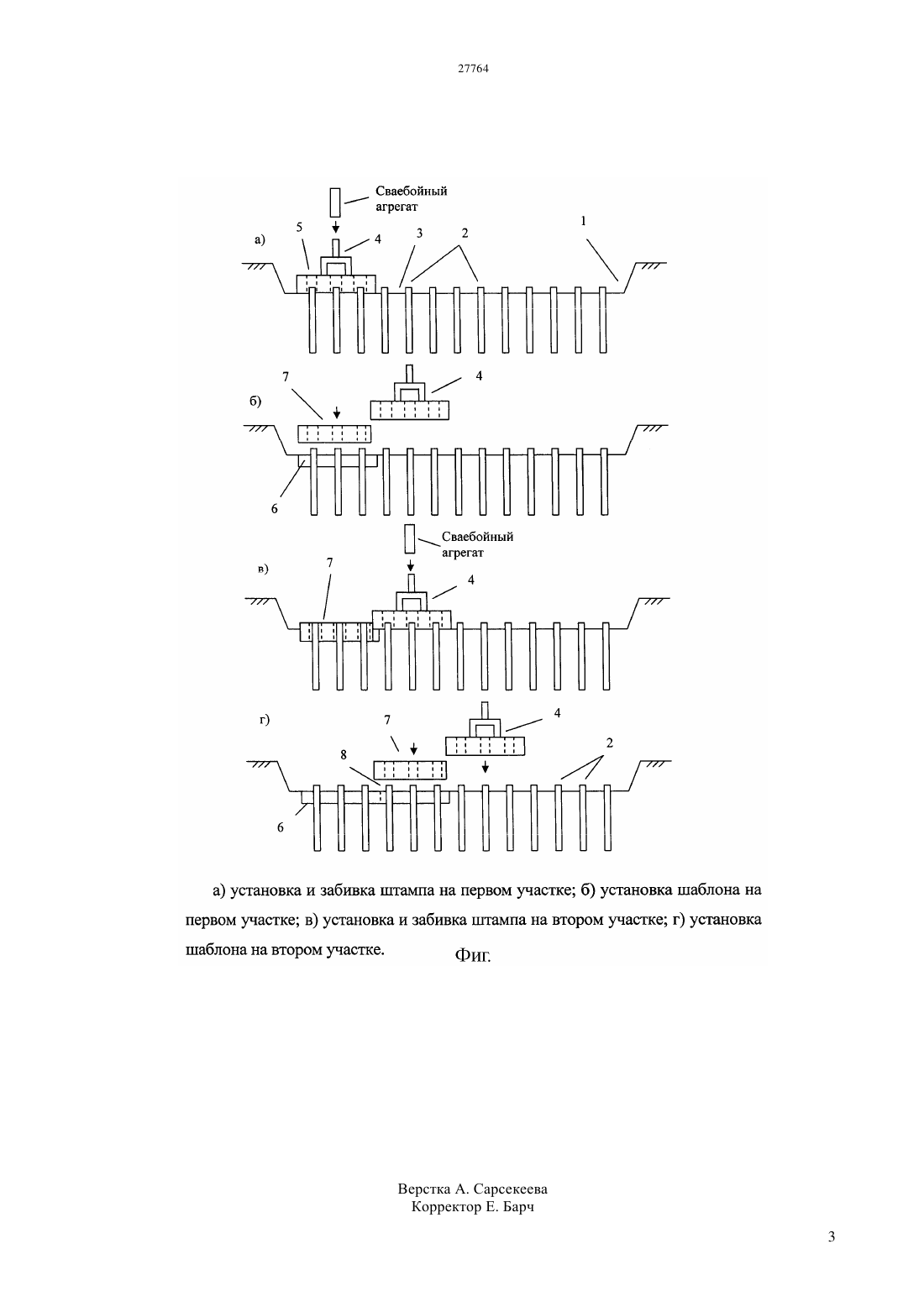

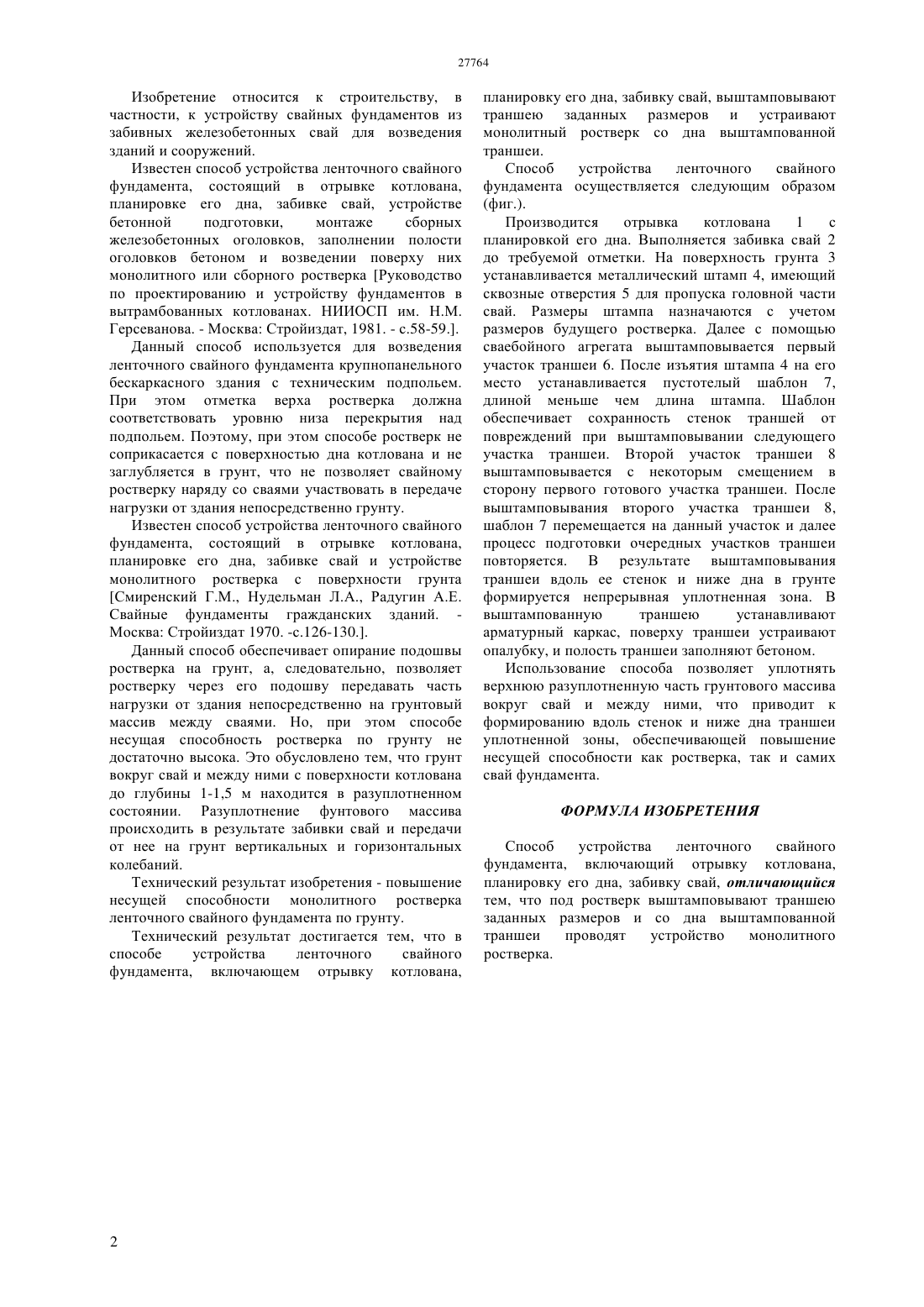

(51) 02 11/00 (2006.01) 02 27/00 (2006.01) 02 27/14 (2006.01) 02 27/48 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) СПОСОБ УСТРОЙСТВА ЛЕНТОЧНОГО СВАЙНОГО ФУНДАМЕНТА(57) Изобретение относится к строительству, в частности, к устройству ленточных свайных фундаментов из забивных железобетонных свай для возведения зданий и сооружений. Способ устройства ленточного свайного фундамента,включает отрывку котлована,планировку его дна,забивку свай,выштамповывание траншеи заданных размеров и устройство монолитного ростверка со дна выштампованной траншеи.(72) Бекбасаров Исабай Исакович Исаков Галым Исабаевич(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) Смиренский Г.М., Нудельман Л.А., Радугин А.Е. Свайные фундаменты гражданских зданий. Москва Стройиздат 1970. -с.126-130 Изобретение относится к строительству, в частности, к устройству свайных фундаментов из забивных железобетонных свай для возведения зданий и сооружений. Известен способ устройства ленточного свайного фундамента, состоящий в отрывке котлована,планировке его дна, забивке свай, устройстве бетонной подготовки,монтаже сборных железобетонных оголовков, заполнении полости оголовков бетоном и возведении поверху них монолитного или сборного ростверка Руководство по проектированию и устройству фундаментов в вытрамбованных котлованах. НИИОСП им. Н.М. Герсеванова. - Москва Стройиздат, 1981. - с.58-59 Данный способ используется для возведения ленточного свайного фундамента крупнопанельного бескаркасного здания с техническим подпольем. При этом отметка верха ростверка должна соответствовать уровню низа перекрытия над подпольем. Поэтому, при этом способе ростверк не соприкасается с поверхностью дна котлована и не заглубляется в грунт, что не позволяет свайному ростверку наряду со сваями участвовать в передаче нагрузки от здания непосредственно грунту. Известен способ устройства ленточного свайного фундамента, состоящий в отрывке котлована,планировке его дна, забивке свай и устройстве монолитного ростверка с поверхности грунта Смиренский Г.М., Нудельман Л.А., Радугин А.Е. Свайные фундаменты гражданских зданий. Москва Стройиздат 1970. -с.126-130 Данный способ обеспечивает опирание подошвы ростверка на грунт, а, следовательно, позволяет ростверку через его подошву передавать часть нагрузки от здания непосредственно на грунтовый массив между сваями. Но, при этом способе несущая способность ростверка по грунту не достаточно высока. Это обусловлено тем, что грунт вокруг свай и между ними с поверхности котлована до глубины 1-1,5 м находится в разуплотненном состоянии. Разуплотнение фунтового массива происходить в результате забивки свай и передачи от нее на грунт вертикальных и горизонтальных колебаний. Технический результат изобретения - повышение несущей способности монолитного ростверка ленточного свайного фундамента по грунту. Технический результат достигается тем, что в способе устройства ленточного свайного фундамента, включающем отрывку котлована, 2 планировку его дна, забивку свай, выштамповывают траншею заданных размеров и устраивают монолитный ростверк со дна выштампованной траншеи. Способ устройства ленточного свайного фундамента осуществляется следующим образом(фиг.). Производится отрывка котлована 1 с планировкой его дна. Выполняется забивка свай 2 до требуемой отметки. На поверхность грунта 3 устанавливается металлический штамп 4, имеющий сквозные отверстия 5 для пропуска головной части свай. Размеры штампа назначаются с учетом размеров будущего ростверка. Далее с помощью сваебойного агрегата выштамповывается первый участок траншеи 6. После изъятия штампа 4 на его место устанавливается пустотелый шаблон 7,длиной меньше чем длина штампа. Шаблон обеспечивает сохранность стенок траншей от повреждений при выштамповывании следующего участка траншеи. Второй участок траншеи 8 выштамповывается с некоторым смещением в сторону первого готового участка траншеи. После выштамповывания второго участка траншеи 8,шаблон 7 перемещается на данный участок и далее процесс подготовки очередных участков траншеи повторяется. В результате выштамповывания траншеи вдоль ее стенок и ниже дна в грунте формируется непрерывная уплотненная зона. В выштампованную траншею устанавливают арматурный каркас, поверху траншеи устраивают опалубку, и полость траншеи заполняют бетоном. Использование способа позволяет уплотнять верхнюю разуплотненную часть грунтового массива вокруг свай и между ними, что приводит к формированию вдоль стенок и ниже дна траншеи уплотненной зоны, обеспечивающей повышение несущей способности как ростверка, так и самих свай фундамента. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ устройства ленточного свайного фундамента, включающий отрывку котлована,планировку его дна, забивку свай, отличающийся тем, что под ростверк выштамповывают траншею заданных размеров и со дна выштампованной траншеи проводят устройство монолитного ростверка.
