Забивная железобетонная свая

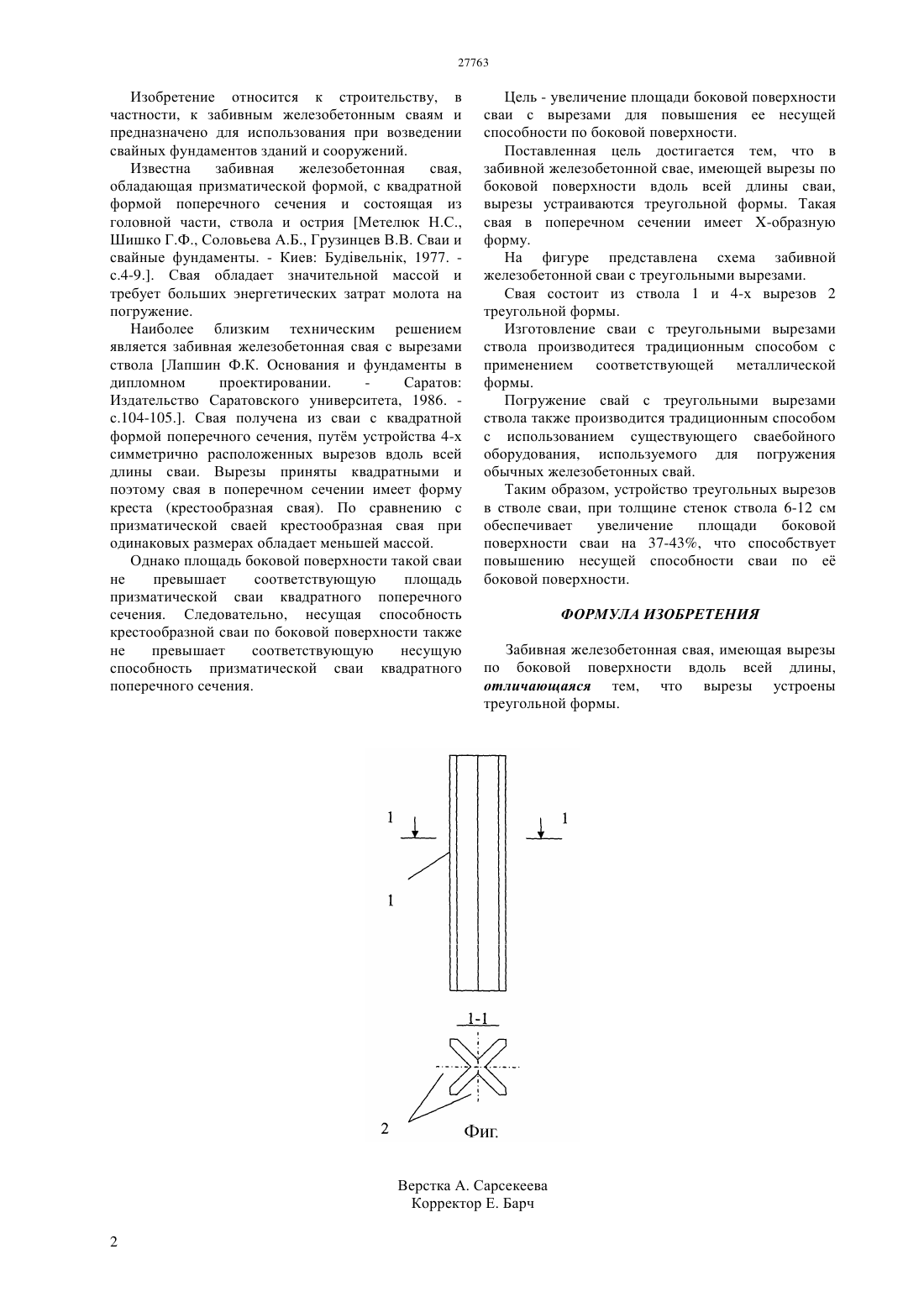

(51) 02 5/22 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к строительству, в частности, к забивным железобетонным сваям и предназначено для использования при возведении свайных фундаментов зданий и сооружений. Свая забивная железобетонная, имеющая треугольные вырезы по боковое поверхности вдоль всей длины сваи (свая Х-образной формы).(72) Бекбасаров Исабай Исакович Исаков Галым Исабаевич(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан Изобретение относится к строительству, в частности, к забивным железобетонным сваям и предназначено для использования при возведении свайных фундаментов зданий и сооружений. Известна забивная железобетонная свая,обладающая призматической формой, с квадратной формой поперечного сечения и состоящая из головной части, ствола и острия Метелюк Н.С.,Шишко Г.Ф., Соловьева А.Б., Грузинцев В.В. Сваи и свайные фундаменты. - Киев Будвельнк, 1977. с.4-9 Свая обладает значительной массой и требует больших энергетических затрат молота на погружение. Наиболее близким техническим решением является забивная железобетонная свая с вырезами ствола Лапшин Ф.К. Основания и фундаменты в дипломном проектировании. Саратов Издательство Саратовского университета, 1986. с.104-105 Свая получена из сваи с квадратной формой поперечного сечения, путм устройства 4-х симметрично расположенных вырезов вдоль всей длины сваи. Вырезы приняты квадратными и поэтому свая в поперечном сечении имеет форму креста (крестообразная свая). По сравнению с призматической сваей крестообразная свая при одинаковых размерах обладает меньшей массой. Однако площадь боковой поверхности такой сваи не превышает соответствующую площадь призматической сваи квадратного поперечного сечения. Следовательно, несущая способность крестообразной сваи по боковой поверхности также не превышает соответствующую несущую способность призматической сваи квадратного поперечного сечения. Цель - увеличение площади боковой поверхности сваи с вырезами для повышения ее несущей способности по боковой поверхности. Поставленная цель достигается тем, что в забивной железобетонной свае, имеющей вырезы по боковой поверхности вдоль всей длины сваи,вырезы устраиваются треугольной формы. Такая свая в поперечном сечении имеет -образную форму. На фигуре представлена схема забивной железобетонной сваи с треугольными вырезами. Свая состоит из ствола 1 и 4-х вырезов 2 треугольной формы. Изготовление сваи с треугольными вырезами ствола производитеся традиционным способом с применением соответствующей металлической формы. Погружение свай с треугольными вырезами ствола также производится традиционным способом с использованием существующего сваебойного оборудования, используемого для погружения обычных железобетонных свай. Таким образом, устройство треугольных вырезов в стволе сваи, при толщине стенок ствола 6-12 см обеспечивает увеличение площади боковой поверхности сваи на 37-43, что способствует повышению несущей способности сваи по е боковой поверхности. ФОРМУЛА ИЗОБРЕТЕНИЯ Забивная железобетонная свая, имеющая вырезы по боковой поверхности вдоль всей длины,отличающаяся тем, что вырезы устроены треугольной формы.
