Забивная железобетонная свая

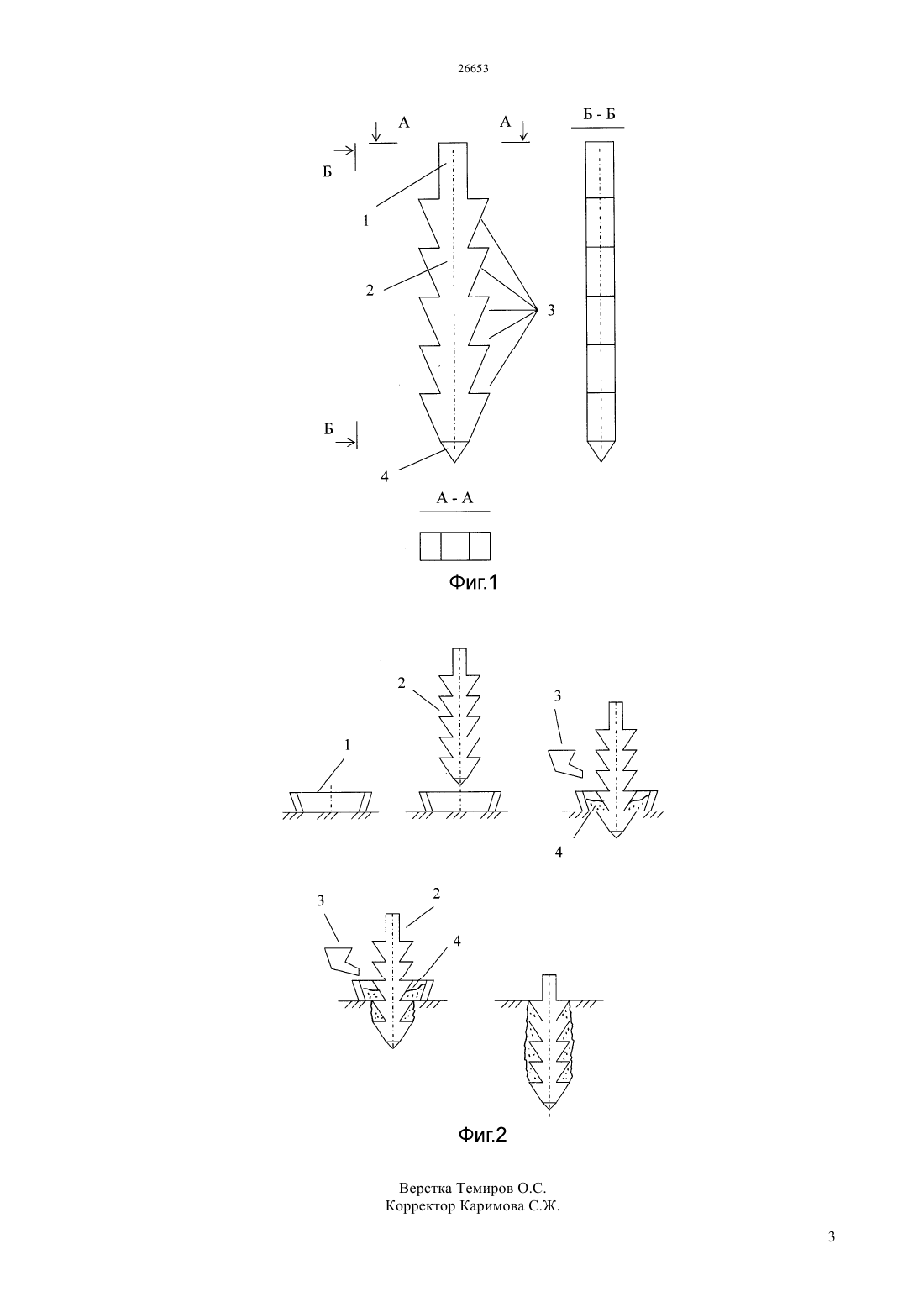

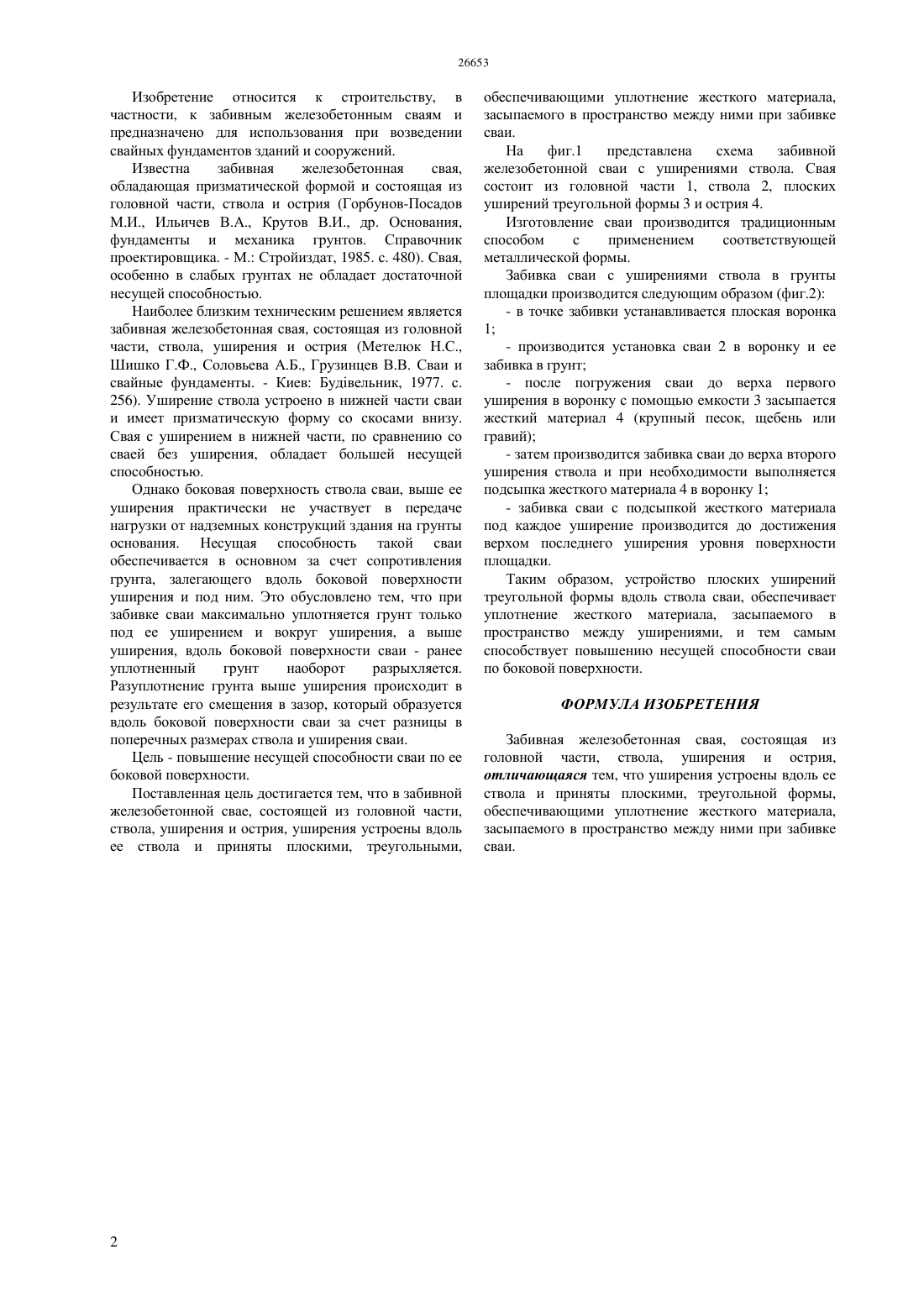

(51) 02 5/48 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к строительству, в частности, к забивным железобетонным сваям и предназначено для использования при возведении свайных фундаментов зданий и сооружений. Свая забивная железобетонная состоит из головной части, ствола, острия и плоских уширений треугольной формы, устроенных вдоль ствола и обеспечивающих уплотнение жесткого материала,засыпаемого в пространство между ними при забивке сваи.(72) Бекбасаров Исабай Исакович Исаков Галым Исабаевич(73) Республиканское государственное казенное предприятие Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан Изобретение относится к строительству, в частности, к забивным железобетонным сваям и предназначено для использования при возведении свайных фундаментов зданий и сооружений. Известна забивная железобетонная свая,обладающая призматической формой и состоящая из головной части, ствола и острия (Горбунов-Посадов М.И., Ильичев В.А., Крутов В.И., др. Основания,фундаменты и механика грунтов. Справочник проектировщика. - М. Стройиздат, 1985. с. 480). Свая,особенно в слабых грунтах не обладает достаточной несущей способностью. Наиболее близким техническим решением является забивная железобетонная свая, состоящая из головной части, ствола, уширения и острия (Метелюк Н.С.,Шишко Г.Ф., Соловьева А.Б., Грузинцев В.В. Сваи и свайные фундаменты. - Киев Будвельник, 1977. с. 256). Уширение ствола устроено в нижней части сваи и имеет призматическую форму со скосами внизу. Свая с уширением в нижней части, по сравнению со сваей без уширения, обладает большей несущей способностью. Однако боковая поверхность ствола сваи, выше ее уширения практически не участвует в передаче нагрузки от надземных конструкций здания на грунты основания. Несущая способность такой сваи обеспечивается в основном за счет сопротивления грунта, залегающего вдоль боковой поверхности уширения и под ним. Это обусловлено тем, что при забивке сваи максимально уплотняется грунт только под ее уширением и вокруг уширения, а выше уширения, вдоль боковой поверхности сваи - ранее уплотненный грунт наоборот разрыхляется. Разуплотнение грунта выше уширения происходит в результате его смещения в зазор, который образуется вдоль боковой поверхности сваи за счет разницы в поперечных размерах ствола и уширения сваи. Цель - повышение несущей способности сваи по ее боковой поверхности. Поставленная цель достигается тем, что в забивной железобетонной свае, состоящей из головной части,ствола, уширения и острия, уширения устроены вдоль ее ствола и приняты плоскими, треугольными, 2 обеспечивающими уплотнение жесткого материала,засыпаемого в пространство между ними при забивке сваи. На фиг.1 представлена схема забивной железобетонной сваи с уширениями ствола. Свая состоит из головной части 1, ствола 2, плоских уширений треугольной формы 3 и острия 4. Изготовление сваи производится традиционным способом с применением соответствующей металлической формы. Забивка сваи с уширениями ствола в грунты площадки производится следующим образом (фиг.2)- в точке забивки устанавливается плоская воронка 1- производится установка сваи 2 в воронку и ее забивка в грунт- после погружения сваи до верха первого уширения в воронку с помощью емкости 3 засыпается жесткий материал 4 (крупный песок, щебень или гравий)- затем производится забивка сваи до верха второго уширения ствола и при необходимости выполняется подсыпка жесткого материала 4 в воронку 1- забивка сваи с подсыпкой жесткого материала под каждое уширение производится до достижения верхом последнего уширения уровня поверхности площадки. Таким образом, устройство плоских уширений треугольной формы вдоль ствола сваи, обеспечивает уплотнение жесткого материала, засыпаемого в пространство между уширениями, и тем самым способствует повышению несущей способности сваи по боковой поверхности. ФОРМУЛА ИЗОБРЕТЕНИЯ Забивная железобетонная свая, состоящая из головной части, ствола, уширения и острия,отличающаяся тем, что уширения устроены вдоль ее ствола и приняты плоскими, треугольной формы,обеспечивающими уплотнение жесткого материала,засыпаемого в пространство между ними при забивке сваи.
