Забивная свая

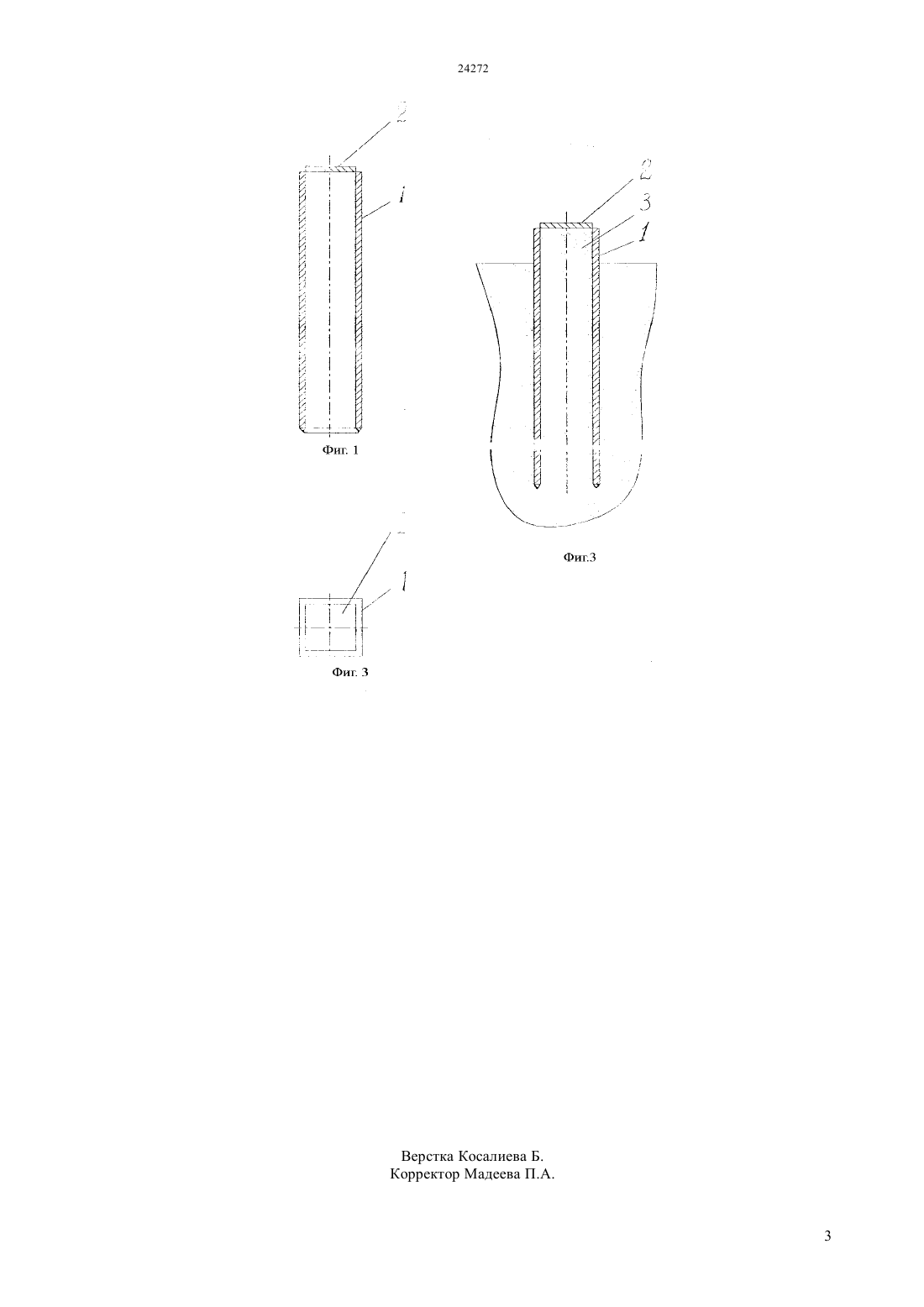

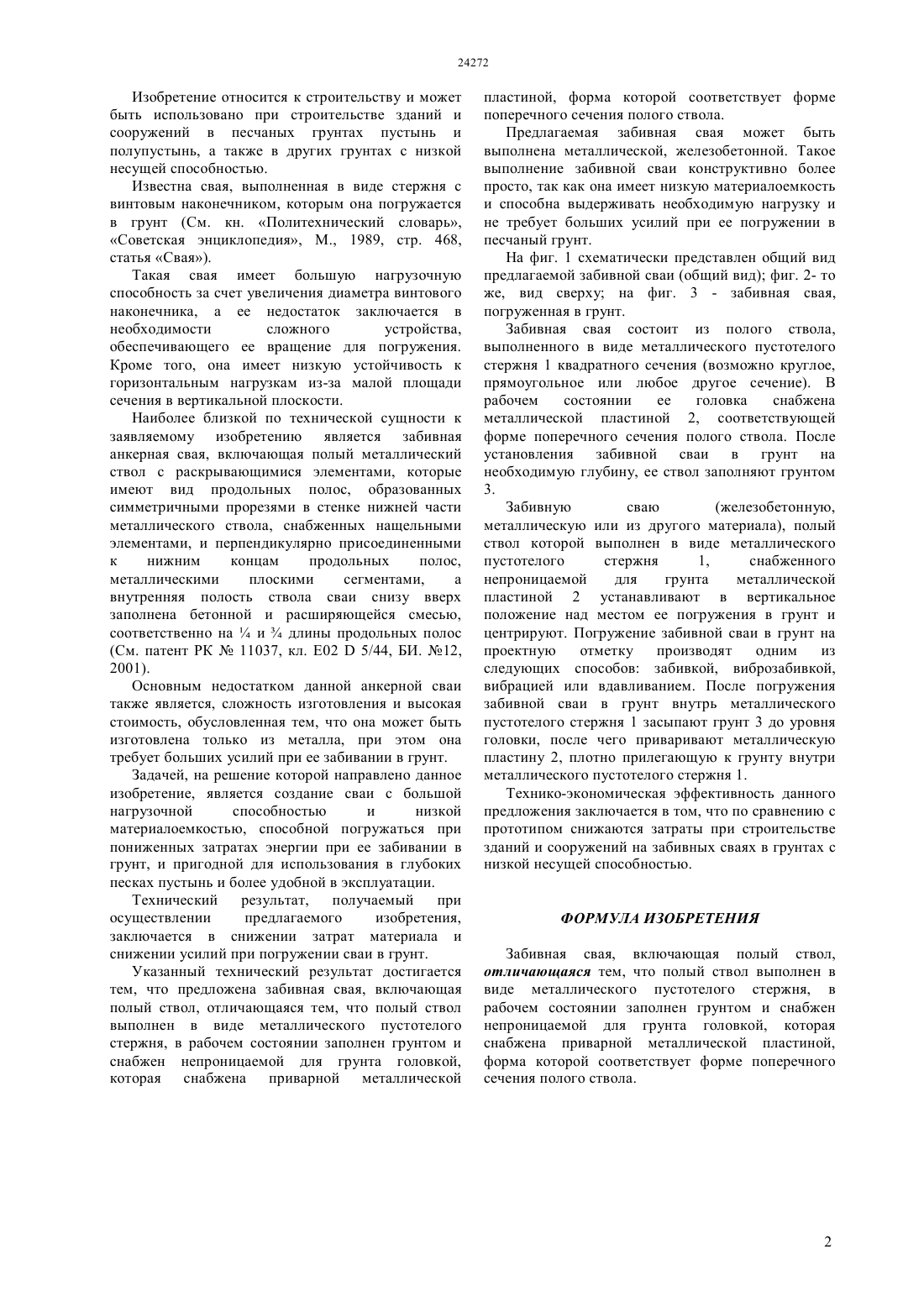

(51) 02 5/44 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ которой направлено данное изобретение, является создание сваи с большой нагрузочной способностью и низкой материалоемкостью,способной погружаться при пониженных затратах энергии при ее забивании в грунт, и пригодной для использования в глубоких песках пустынь и более удобной в эксплуатации. Технический результат,получаемый при осуществлении предлагаемого изобретения, заключается в снижении затрат материала и снижении усилий при погружении сваи в грунт. Предложена забивная свая, включающая полый ствол, отличающаяся тем, что полый ствол выполнен в виде металлического пустотелого стержня, в рабочем состоянии заполнен грунтом и снабжен непроницаемой для грунта головкой,которая снабжена приварной металлической пластиной, форма которой соответствует форме поперечного сечения полого ствола.(72) Асангалиев Елибек Атрауович Дейнеко Павел Федорович Дейнеко Павел Павлович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д. Серикбаева Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 11037, кл. 02 5/44, 2001(57) Изобретение относится к строительству и может быть использовано при строительстве зданий и сооружений в песчаных грунтах пустынь и полупустынь, а также в других грунтах с низкой несущей способностью. Задачей, на решение Изобретение относится к строительству и может быть использовано при строительстве зданий и сооружений в песчаных грунтах пустынь и полупустынь, а также в других грунтах с низкой несущей способностью. Известна свая, выполненная в виде стержня с винтовым наконечником, которым она погружается в грунт (См. кн. Политехнический словарь,Советская энциклопедия, М., 1989, стр. 468,статья Свая). Такая свая имеет большую нагрузочную способность за счет увеличения диаметра винтового наконечника, а ее недостаток заключается в необходимости сложного устройства,обеспечивающего ее вращение для погружения. Кроме того, она имеет низкую устойчивость к горизонтальным нагрузкам из-за малой площади сечения в вертикальной плоскости. Наиболее близкой по технической сущности к заявляемому изобретению является забивная анкерная свая, включающая полый металлический ствол с раскрывающимися элементами, которые имеют вид продольных полос, образованных симметричными прорезями в стенке нижней части металлического ствола, снабженных нащельными элементами, и перпендикулярно присоединенными к нижним концам продольных полос,металлическими плоскими сегментами,а внутренняя полость ствола сваи снизу вверх заполнена бетонной и расширяющейся смесью,соответственно наидлины продольных полос(См. патент РК 11037, кл. Е 025/44, БИ. 12,2001). Основным недостатком данной анкерной сваи также является, сложность изготовления и высокая стоимость, обусловленная тем, что она может быть изготовлена только из металла, при этом она требует больших усилий при ее забивании в грунт. Задачей, на решение которой направлено данное изобретение, является создание сваи с большой нагрузочной способностью и низкой материалоемкостью, способной погружаться при пониженных затратах энергии при ее забивании в грунт, и пригодной для использования в глубоких песках пустынь и более удобной в эксплуатации. Технический результат, получаемый при осуществлении предлагаемого изобретения,заключается в снижении затрат материала и снижении усилий при погружении сваи в грунт. Указанный технический результат достигается тем, что предложена забивная свая, включающая полый ствол, отличающаяся тем, что полый ствол выполнен в виде металлического пустотелого стержня, в рабочем состоянии заполнен грунтом и снабжен непроницаемой для грунта головкой,которая снабжена приварной металлической пластиной, форма которой соответствует форме поперечного сечения полого ствола. Предлагаемая забивная свая может быть выполнена металлической, железобетонной. Такое выполнение забивной сваи конструктивно более просто, так как она имеет низкую материалоемкость и способна выдерживать необходимую нагрузку и не требует больших усилий при ее погружении в песчаный грунт. На фиг. 1 схематически представлен общий вид предлагаемой забивной сваи (общий вид) фиг. 2- то же, вид сверху на фиг. 3 - забивная свая,погруженная в грунт. Забивная свая состоит из полого ствола,выполненного в виде металлического пустотелого стержня 1 квадратного сечения (возможно круглое,прямоугольное или любое другое сечение). В рабочем состоянии ее головка снабжена металлической пластиной 2, соответствующей форме поперечного сечения полого ствола. После установления забивной сваи в грунт на необходимую глубину, ее ствол заполняют грунтом 3. Забивную сваю(железобетонную,металлическую или из другого материала), полый ствол которой выполнен в виде металлического пустотелого стержня 1,снабженного непроницаемой для грунта металлической пластиной 2 устанавливают в вертикальное положение над местом ее погружения в грунт и центрируют. Погружение забивной сваи в грунт на проектную отметку производят одним из следующих способов забивкой, виброзабивкой,вибрацией или вдавливанием. После погружения забивной сваи в грунт внутрь металлического пустотелого стержня 1 засыпают грунт 3 до уровня головки, после чего приваривают металлическую пластину 2, плотно прилегающую к грунту внутри металлического пустотелого стержня 1. Технико-экономическая эффективность данного предложения заключается в том, что по сравнению с прототипом снижаются затраты при строительстве зданий и сооружений на забивных сваях в грунтах с низкой несущей способностью. ФОРМУЛА ИЗОБРЕТЕНИЯ Забивная свая, включающая полый ствол,отличающаяся тем, что полый ствол выполнен в виде металлического пустотелого стержня, в рабочем состоянии заполнен грунтом и снабжен непроницаемой для грунта головкой, которая снабжена приварной металлической пластиной,форма которой соответствует форме поперечного сечения полого ствола.
