Способ устройства свайного фундамента

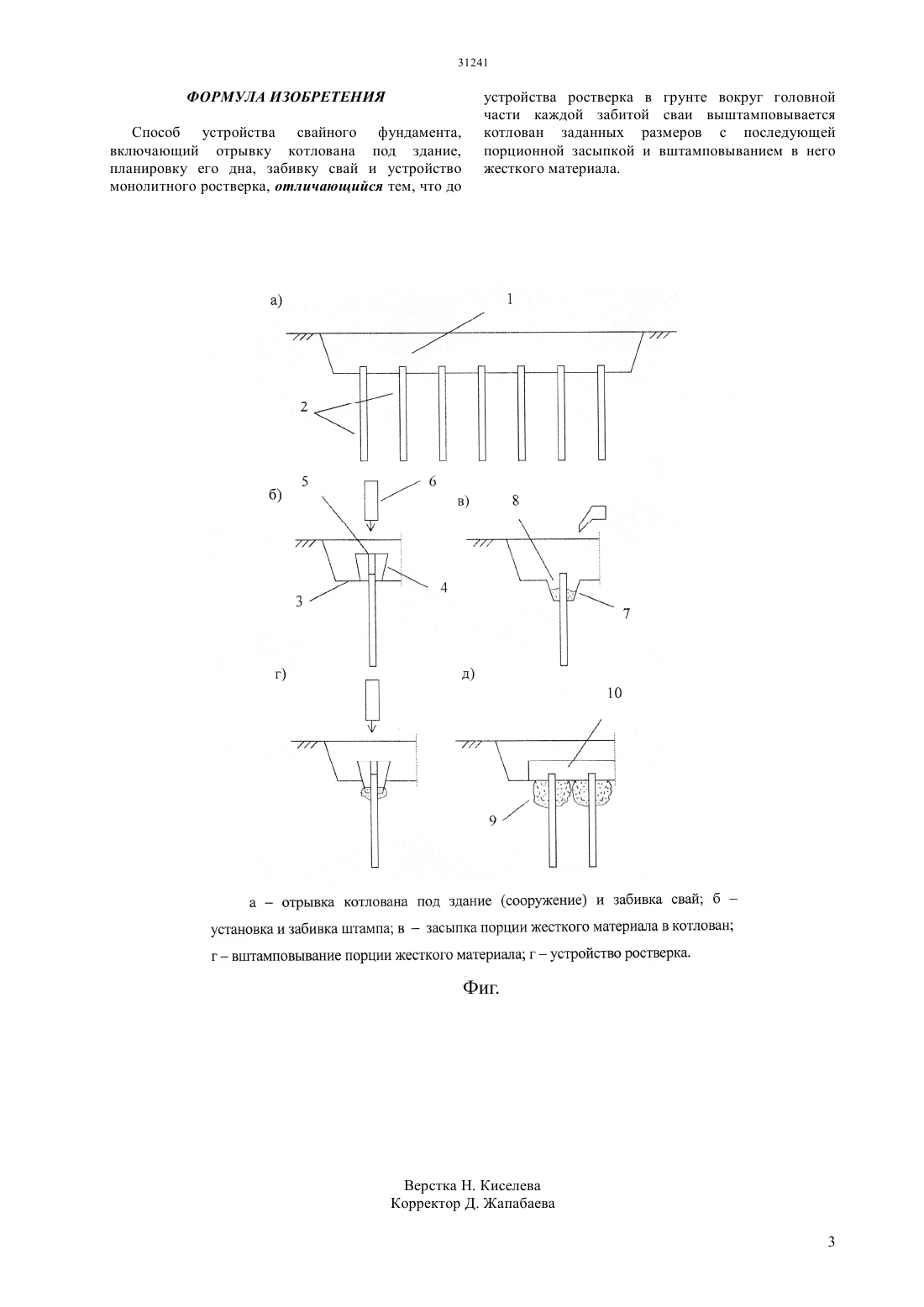

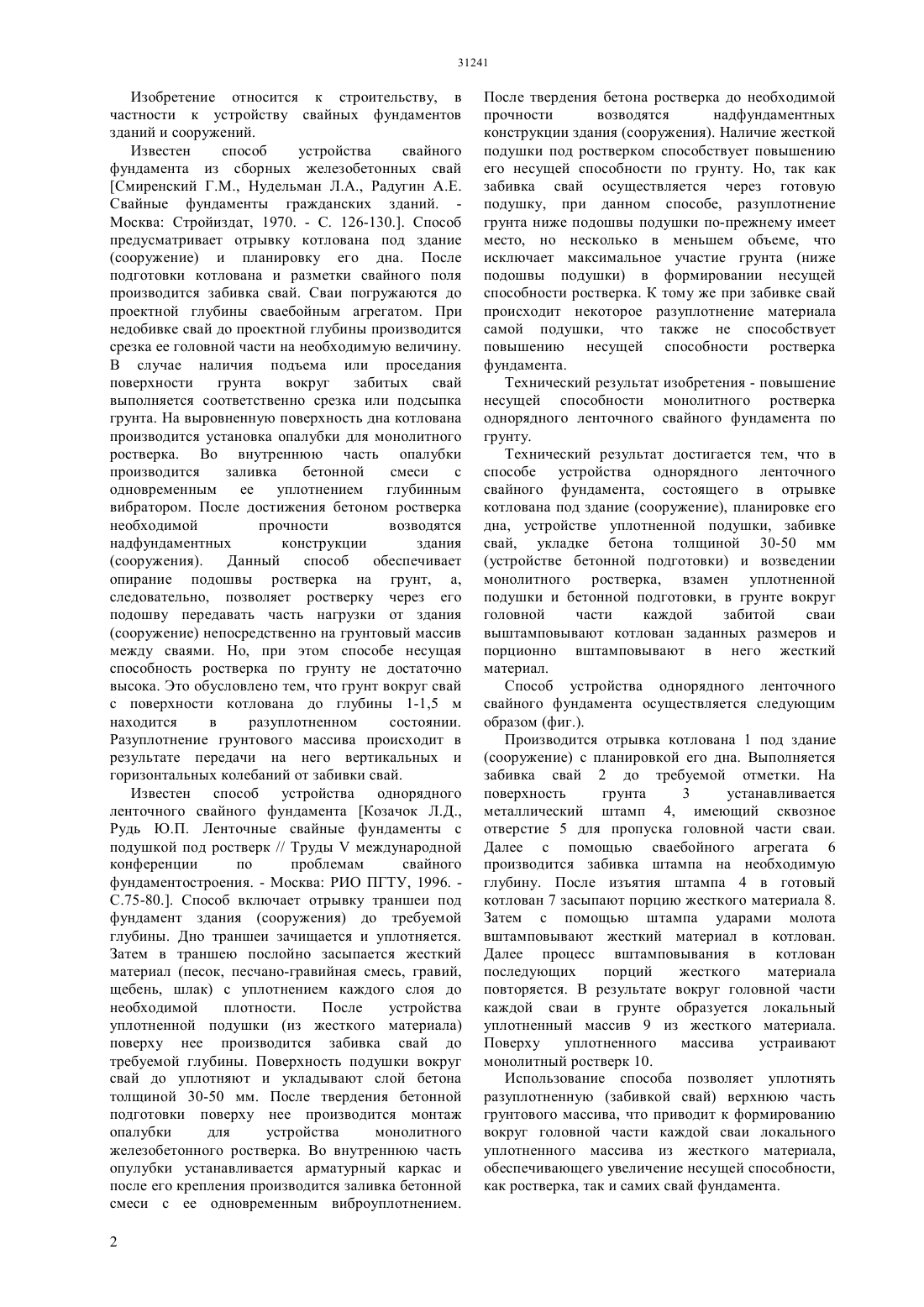

(54) СПОСОБ УСТРОЙСТВА СВАЙНОГО ФУНДАМЕНТА(57) Изобретение относится к строительству, в частности к устройству свайных фундаментов зданий и сооружений. Способ устройства свайного фундамента,включающий отрывку котлована под здание(сооружение), планировку его дна, забивку свай,выштамповывание в грунте вокруг головной части каждой сваи котлована заданных размеров,порционную засыпку вштамповывание в котлован жесткого материала и устройство монолитного ростверка.(72) Бекбасаров Исабай Исакович Исаков Галым Исабаевич(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) Козачок Л.Д., Рудь Ю.П. Ленточные свайные фундаменты с подушкой под ростверк // Трудымеждународной конференции по проблемам свайного фундамента. - Москва РИИО ПГТУ, 1996. Изобретение относится к строительству, в частности к устройству свайных фундаментов зданий и сооружений. Известен способ устройства свайного фундамента из сборных железобетонных свай Смиренский Г.М., Нудельман Л.А., Радугин А.Е. Свайные фундаменты гражданских зданий. Москва Стройиздат, 1970. - С. 126-130 Способ предусматривает отрывку котлована под здание(сооружение) и планировку его дна. После подготовки котлована и разметки свайного поля производится забивка свай. Сваи погружаются до проектной глубины сваебойным агрегатом. При недобивке свай до проектной глубины производится срезка ее головной части на необходимую величину. В случае наличия подъема или проседания поверхности грунта вокруг забитых свай выполняется соответственно срезка или подсыпка грунта. На выровненную поверхность дна котлована производится установка опалубки для монолитного ростверка. Во внутреннюю часть опалубки производится заливка бетонной смеси с одновременным ее уплотнением глубинным вибратором. После достижения бетоном ростверка необходимой прочности возводятся надфундаментных конструкции здания(сооружения). Данный способ обеспечивает опирание подошвы ростверка на грунт, а,следовательно, позволяет ростверку через его подошву передавать часть нагрузки от здания(сооружение) непосредственно на грунтовый массив между сваями. Но, при этом способе несущая способность ростверка по грунту не достаточно высока. Это обусловлено тем, что грунт вокруг свай с поверхности котлована до глубины 1-1,5 м находится в разуплотненном состоянии. Разуплотнение грунтового массива происходит в результате передачи на него вертикальных и горизонтальных колебаний от забивки свай. Известен способ устройства однорядного ленточного свайного фундамента Козачок Л.Д.,Рудь Ю.П. Ленточные свайные фундаменты с подушкой под ростверк // Трудымеждународной конференции по проблемам свайного фундаментостроения. - Москва РИО ПГТУ, 1996. С.75-80 Способ включает отрывку траншеи под фундамент здания (сооружения) до требуемой глубины. Дно траншеи зачищается и уплотняется. Затем в траншею послойно засыпается жесткий материал (песок, песчано-гравийная смесь, гравий,щебень, шлак) с уплотнением каждого слоя до необходимой плотности. После устройства уплотненной подушки (из жесткого материала) поверху нее производится забивка свай до требуемой глубины. Поверхность подушки вокруг свай до уплотняют и укладывают слой бетона толщиной 30-50 мм. После твердения бетонной подготовки поверху нее производится монтаж опалубки для устройства монолитного железобетонного ростверка. Во внутреннюю часть опулубки устанавливается арматурный каркас и после его крепления производится заливка бетонной смеси с ее одновременным виброуплотнением. 2 После твердения бетона ростверка до необходимой прочности возводятся надфундаментных конструкции здания (сооружения). Наличие жесткой подушки под ростверком способствует повышению его несущей способности по грунту. Но, так как забивка свай осуществляется через готовую подушку, при данном способе, разуплотнение грунта ниже подошвы подушки по-прежнему имеет место, но несколько в меньшем объеме, что исключает максимальное участие грунта (ниже подошвы подушки) в формировании несущей способности ростверка. К тому же при забивке свай происходит некоторое разуплотнение материала самой подушки, что также не способствует повышению несущей способности ростверка фундамента. Технический результат изобретения - повышение несущей способности монолитного ростверка однорядного ленточного свайного фундамента по грунту. Технический результат достигается тем, что в способе устройства однорядного ленточного свайного фундамента, состоящего в отрывке котлована под здание (сооружение), планировке его дна, устройстве уплотненной подушки, забивке свай, укладке бетона толщиной 30-50 мм(устройстве бетонной подготовки) и возведении монолитного ростверка, взамен уплотненной подушки и бетонной подготовки, в грунте вокруг головной части каждой забитой сваи выштамповывают котлован заданных размеров и порционно вштамповывают в него жесткий материал. Способ устройства однорядного ленточного свайного фундамента осуществляется следующим образом (фиг.). Производится отрывка котлована 1 под здание(сооружение) с планировкой его дна. Выполняется забивка свай 2 до требуемой отметки. На поверхность грунта 3 устанавливается металлический штамп 4, имеющий сквозное отверстие 5 для пропуска головной части сваи. Далее с помощью сваебойного агрегата 6 производится забивка штампа на необходимую глубину. После изъятия штампа 4 в готовый котлован 7 засыпают порцию жесткого материала 8. Затем с помощью штампа ударами молота вштамповывают жесткий материал в котлован. Далее процесс вштамповывания в котлован последующих порций жесткого материала повторяется. В результате вокруг головной части каждой сваи в грунте образуется локальный уплотненный массив 9 из жесткого материала. Поверху уплотненного массива устраивают монолитный ростверк 10. Использование способа позволяет уплотнять разуплотненную (забивкой свай) верхнюю часть грунтового массива, что приводит к формированию вокруг головной части каждой сваи локального уплотненного массива из жесткого материала,обеспечивающего увеличение несущей способности,как ростверка, так и самих свай фундамента. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ устройства свайного фундамента,включающий отрывку котлована под здание,планировку его дна, забивку свай и устройство монолитного ростверка, отличающийся тем, что до устройства ростверка в грунте вокруг головной части каждой забитой сваи выштамповывается котлован заданных размеров с последующей порционной засыпкой и вштамповыванием в него жесткого материала.
