Глубинная мини ГЭС

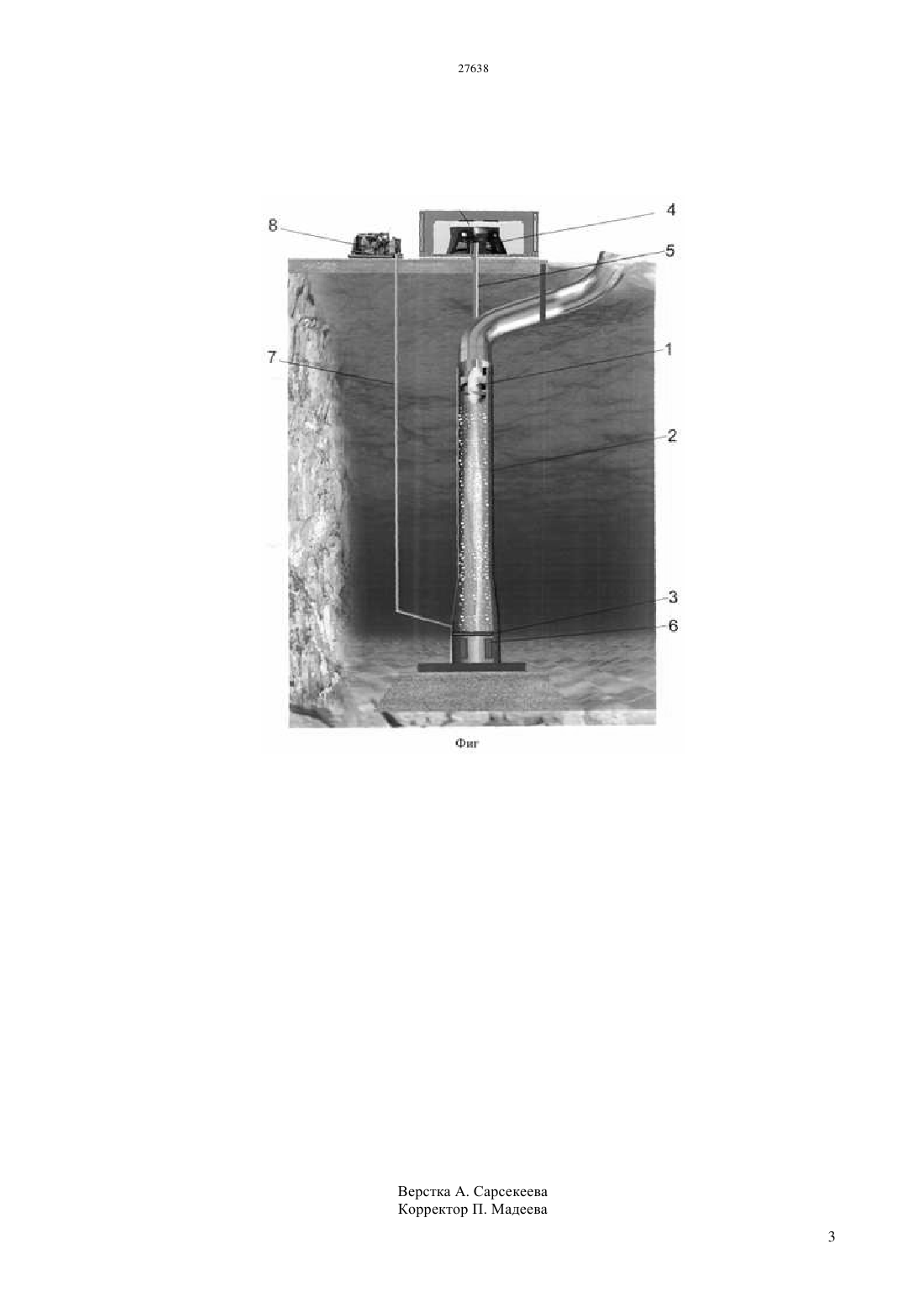

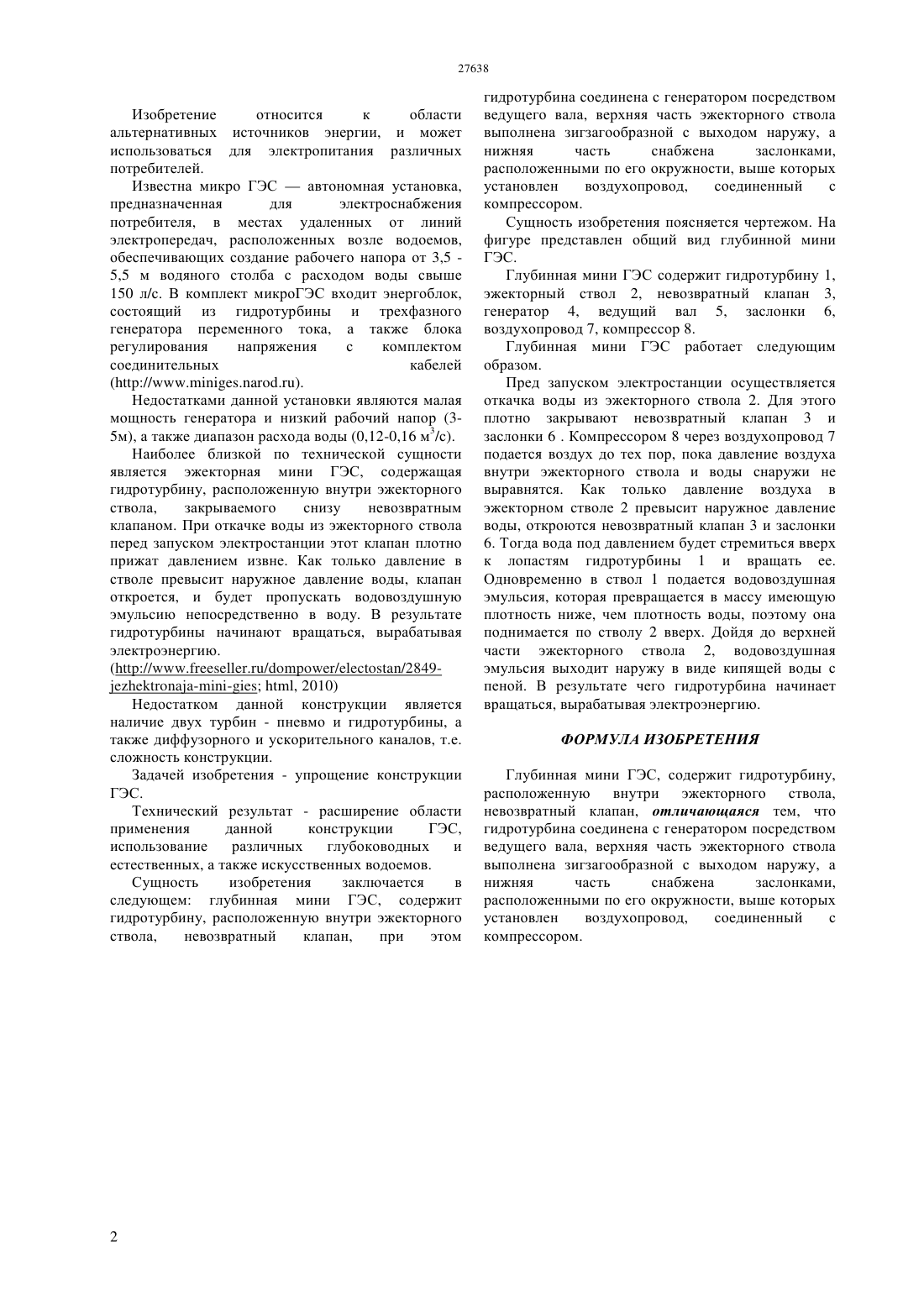

(51) 02 9/00 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Глубинная мини ГЭС, содержит гидротурбину,расположенную внутри эжекторного ствола,невозвратный клапан, при этом гидротурбина соединена с генератором посредством ведущего вала, верхняя часть эжекторного ствола выполнена зигзагообразной с выходом наружу, а нижняя часть снабжена заслонками, расположенными по его окружности,выше которых установлен воздухопровод, соединенный с компрессором. Технический результат - расширение области применения данной конструкции ГЭС,использование различных глубоководных и естественных, а также искусственных водоемов.(76) Жетесов Сантай Сулейменович Жетесова Гульнара Сантаевна(57) Изобретение относится к области альтернативных источников энергии, и может использоваться для электропитания различных потребителей. Задачей изобретения - упрощение конструкции ГЭС. Изобретение относится к области альтернативных источников энергии, и может использоваться для электропитания различных потребителей. Известна микро ГЭСавтономная установка,предназначенная для электроснабжения потребителя, в местах удаленных от линий электропередач, расположенных возле водоемов,обеспечивающих создание рабочего напора от 3,5 5,5 м водяного столба с расходом воды свыше 150 л/с. В комплект микроГЭС входит энергоблок,состоящий из гидротурбины и трехфазного генератора переменного тока, а также блока регулирования напряжения с комплектом соединительных кабелей(//). Недостатками данной установки являются малая мощность генератора и низкий рабочий напор (35 м), а также диапазон расхода воды (0,12-0,16 м 3/с). Наиболее близкой по технической сущности является эжекторная мини ГЭС, содержащая гидротурбину, расположенную внутри эжекторного ствола,закрываемого снизу невозвратным клапаном. При откачке воды из эжекторного ствола перед запуском электростанции этот клапан плотно прижат давлением извне. Как только давление в стволе превысит наружное давление воды, клапан откроется, и будет пропускать водовоздушную эмульсию непосредственно в воду. В результате гидротурбины начинают вращаться, вырабатывая электроэнергию.(/////2849 , 2010) Недостатком данной конструкции является наличие двух турбин - пневмо и гидротурбины, а также диффузорного и ускорительного каналов, т.е. сложность конструкции. Задачей изобретения - упрощение конструкции ГЭС. Технический результат - расширение области применения данной конструкции ГЭС,использование различных глубоководных и естественных, а также искусственных водоемов. Сущность изобретения заключается в следующем глубинная мини ГЭС, содержит гидротурбину, расположенную внутри эжекторного ствола,невозвратный клапан,при этом гидротурбина соединена с генератором посредством ведущего вала, верхняя часть эжекторного ствола выполнена зигзагообразной с выходом наружу, а нижняя часть снабжена заслонками,расположенными по его окружности, выше которых установлен воздухопровод,соединенный с компрессором. Сущность изобретения поясняется чертежом. На фигуре представлен общий вид глубинной мини ГЭС. Глубинная мини ГЭС содержит гидротурбину 1,эжекторный ствол 2, невозвратный клапан 3,генератор 4, ведущий вал 5, заслонки 6,воздухопровод 7, компрессор 8. Глубинная мини ГЭС работает следующим образом. Пред запуском электростанции осуществляется откачка воды из эжекторного ствола 2. Для этого плотно закрывают невозвратный клапан 3 и заслонки 6 . Компрессором 8 через воздухопровод 7 подается воздух до тех пор, пока давление воздуха внутри эжекторного ствола и воды снаружи не выравнятся. Как только давление воздуха в эжекторном стволе 2 превысит наружное давление воды, откроются невозвратный клапан 3 и заслонки 6. Тогда вода под давлением будет стремиться вверх к лопастям гидротурбины 1 и вращать ее. Одновременно в ствол 1 подается водовоздушная эмульсия, которая превращается в массу имеющую плотность ниже, чем плотность воды, поэтому она поднимается по стволу 2 вверх. Дойдя до верхней части эжекторного ствола 2, водовоздушная эмульсия выходит наружу в виде кипящей воды с пеной. В результате чего гидротурбина начинает вращаться, вырабатывая электроэнергию. ФОРМУЛА ИЗОБРЕТЕНИЯ Глубинная мини ГЭС, содержит гидротурбину,расположенную внутри эжекторного ствола,невозвратный клапан, отличающаяся тем, что гидротурбина соединена с генератором посредством ведущего вала, верхняя часть эжекторного ствола выполнена зигзагообразной с выходом наружу, а нижняя часть снабжена заслонками,расположенными по его окружности, выше которых установлен воздухопровод,соединенный с компрессором.
