Озёрно-водоёмная ГЭС

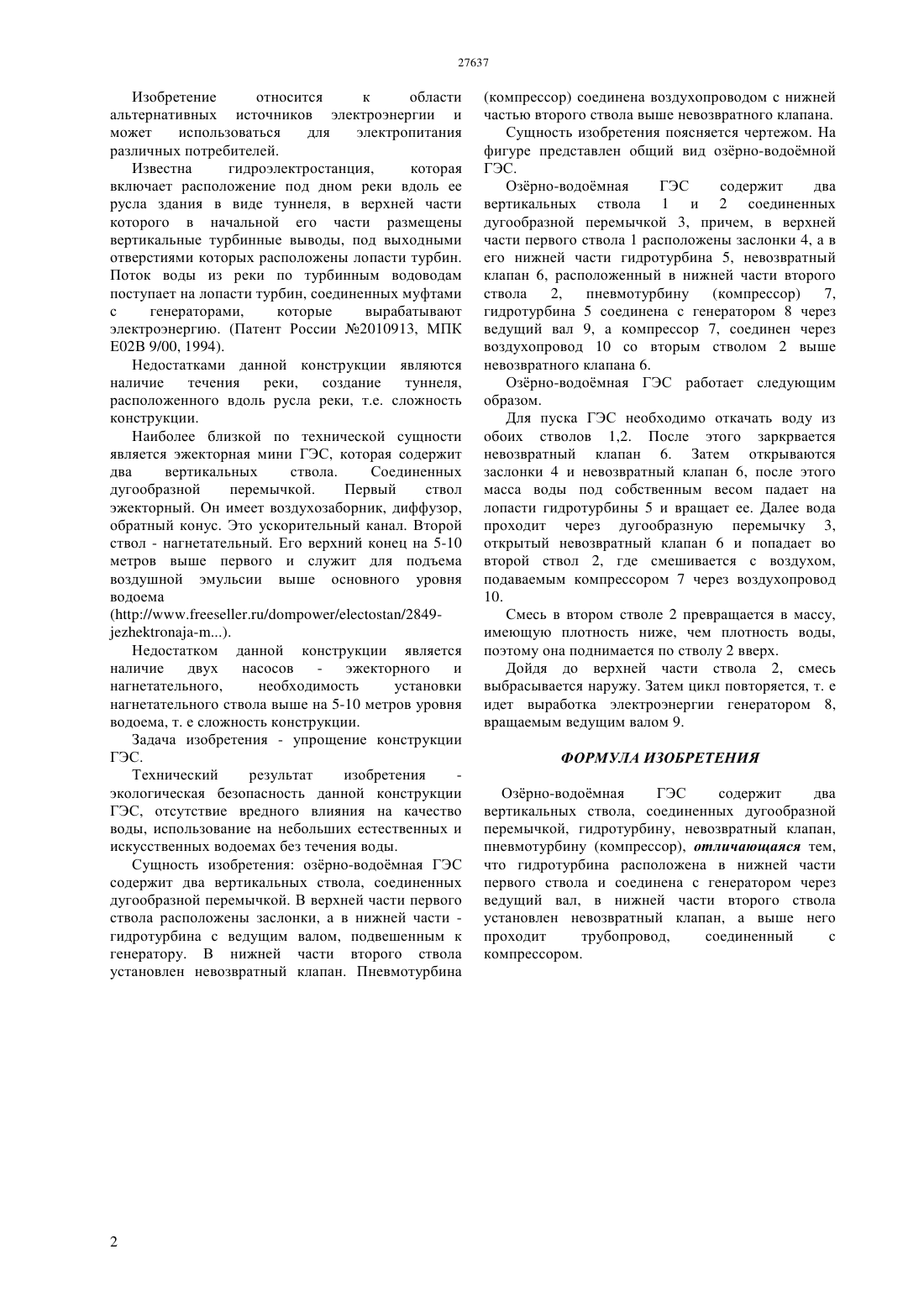

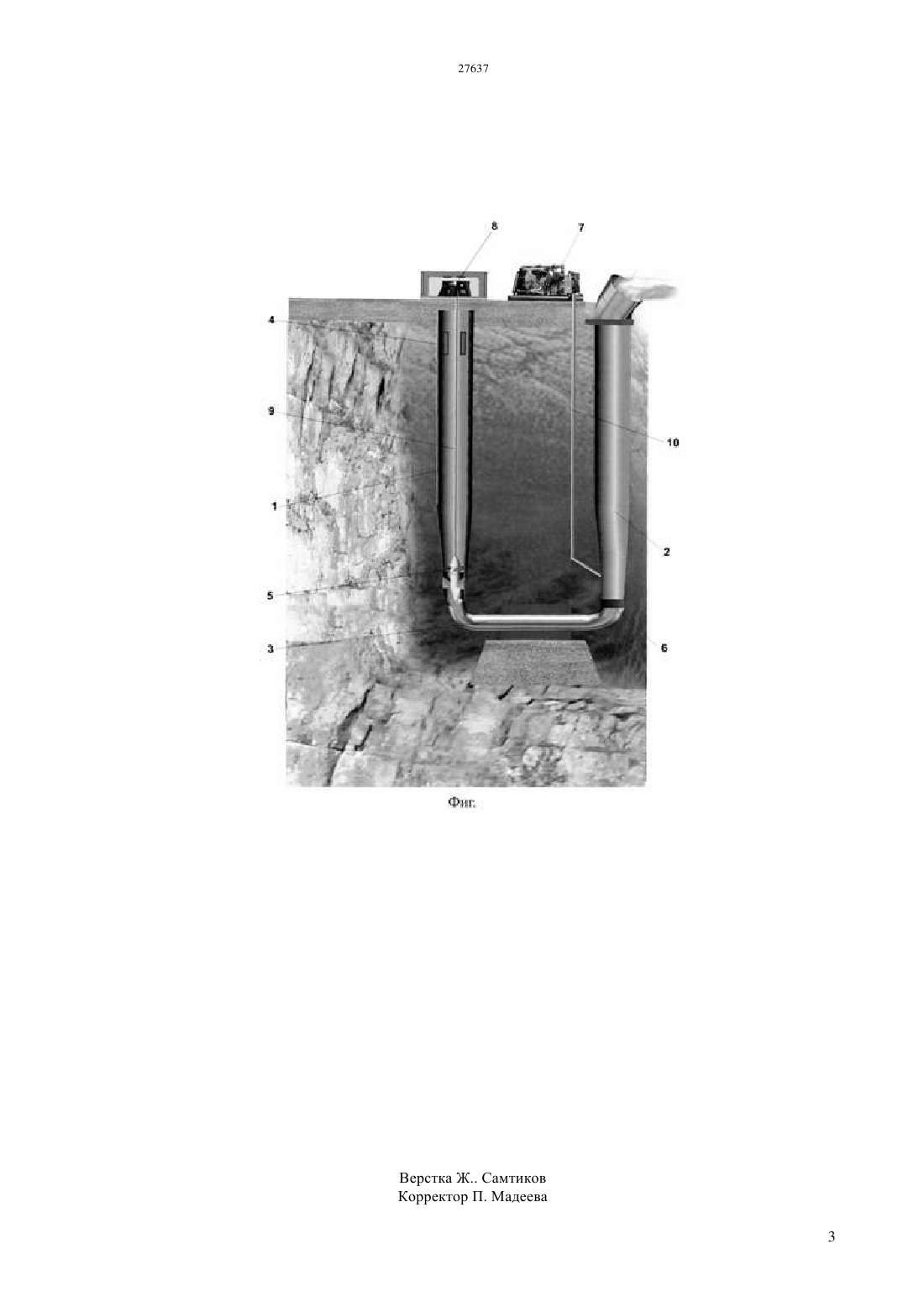

(51) 02 9/00 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ перемычкой. В верхней части первого ствола расположены заслонки, а в нижней части гидротурбина с ведущим валом, подвешенным к генератору. В нижней части второго ствола установлен невозвратный клапан. Пневмотурбина(компрессор) соединена воздухопроводом с нижней частью второго ствола выше невозвратного клапана. Технический результат изобретения экологическая безопасность данной конструкции ГЭС, отсутствие вредного влияния на качество воды, использование на небольших естественных и искусственных водоемах без течения воды.(76) Жетесов Сантай Сулейменович Жетесова Гульнара Сантаевна(57) Изобретение относится к области альтернативных источников электроэнергии и может использоваться для электропитания различных потребителей. Задача изобретения - упрощение конструкции ГЭС. Озрно-водомная ГЭС содержит два вертикальных ствола, соединенных дугообразной Изобретение относится к области альтернативных источников электроэнергии и может использоваться для электропитания различных потребителей. Известна гидроэлектростанция,которая включает расположение под дном реки вдоль ее русла здания в виде туннеля, в верхней части которого в начальной его части размещены вертикальные турбинные выводы, под выходными отверстиями которых расположены лопасти турбин. Поток воды из реки по турбинным водоводам поступает на лопасти турбин, соединенных муфтами с генераторами,которые вырабатывают электроэнергию. (Патент России 2010913, МПК Е 02 В 9/00, 1994). Недостатками данной конструкции являются наличие течения реки,создание туннеля,расположенного вдоль русла реки, т.е. сложность конструкции. Наиболее близкой по технической сущности является эжекторная мини ГЭС, которая содержит два вертикальных ствола. Соединенных дугообразной перемычкой. Первый ствол эжекторный. Он имеет воздухозаборник, диффузор,обратный конус. Это ускорительный канал. Второй ствол - нагнетательный. Его верхний конец на 5-10 метров выше первого и служит для подъема воздушной эмульсии выше основного уровня водоема(/////2849-). Недостатком данной конструкции является наличие двух насосов эжекторного и нагнетательного,необходимость установки нагнетательного ствола выше на 5-10 метров уровня водоема, т. е сложность конструкции. Задача изобретения - упрощение конструкции ГЭС. Технический результат изобретения экологическая безопасность данной конструкции ГЭС, отсутствие вредного влияния на качество воды, использование на небольших естественных и искусственных водоемах без течения воды. Сущность изобретения озрно-водомная ГЭС содержит два вертикальных ствола, соединенных дугообразной перемычкой. В верхней части первого ствола расположены заслонки, а в нижней части гидротурбина с ведущим валом, подвешенным к генератору. В нижней части второго ствола установлен невозвратный клапан. Пневмотурбина(компрессор) соединена воздухопроводом с нижней частью второго ствола выше невозвратного клапана. Сущность изобретения поясняется чертежом. На фигуре представлен общий вид озрно-водомной ГЭС. Озрно-водомная ГЭС содержит два вертикальных ствола 1 и 2 соединенных дугообразной перемычкой 3, причем, в верхней части первого ствола 1 расположены заслонки 4, а в его нижней части гидротурбина 5, невозвратный клапан 6, расположенный в нижней части второго ствола 2,пневмотурбину(компрессор) 7,гидротурбина 5 соединена с генератором 8 через ведущий вал 9, а компрессор 7, соединен через воздухопровод 10 со вторым стволом 2 выше невозвратного клапана 6. Озрно-водомная ГЭС работает следующим образом. Для пуска ГЭС необходимо откачать воду из обоих стволов 1,2. После этого заркрвается невозвратный клапан 6. Затем открываются заслонки 4 и невозвратный клапан 6, после этого масса воды под собственным весом падает на лопасти гидротурбины 5 и вращает ее. Далее вода проходит через дугообразную перемычку 3,открытый невозвратный клапан 6 и попадает во второй ствол 2, где смешивается с воздухом,подаваемым компрессором 7 через воздухопровод 10. Смесь в втором стволе 2 превращается в массу,имеющую плотность ниже, чем плотность воды,поэтому она поднимается по стволу 2 вверх. Дойдя до верхней части ствола 2, смесь выбрасывается наружу. Затем цикл повторяется, т. е идет выработка электроэнергии генератором 8,вращаемым ведущим валом 9. ФОРМУЛА ИЗОБРЕТЕНИЯ Озрно-водомная ГЭС содержит два вертикальных ствола, соединенных дугообразной перемычкой, гидротурбину, невозвратный клапан,пневмотурбину (компрессор), отличающаяся тем,что гидротурбина расположена в нижней части первого ствола и соединена с генератором через ведущий вал, в нижней части второго ствола установлен невозвратный клапан, а выше него проходит трубопровод,соединенный с компрессором.
