Мини-леса

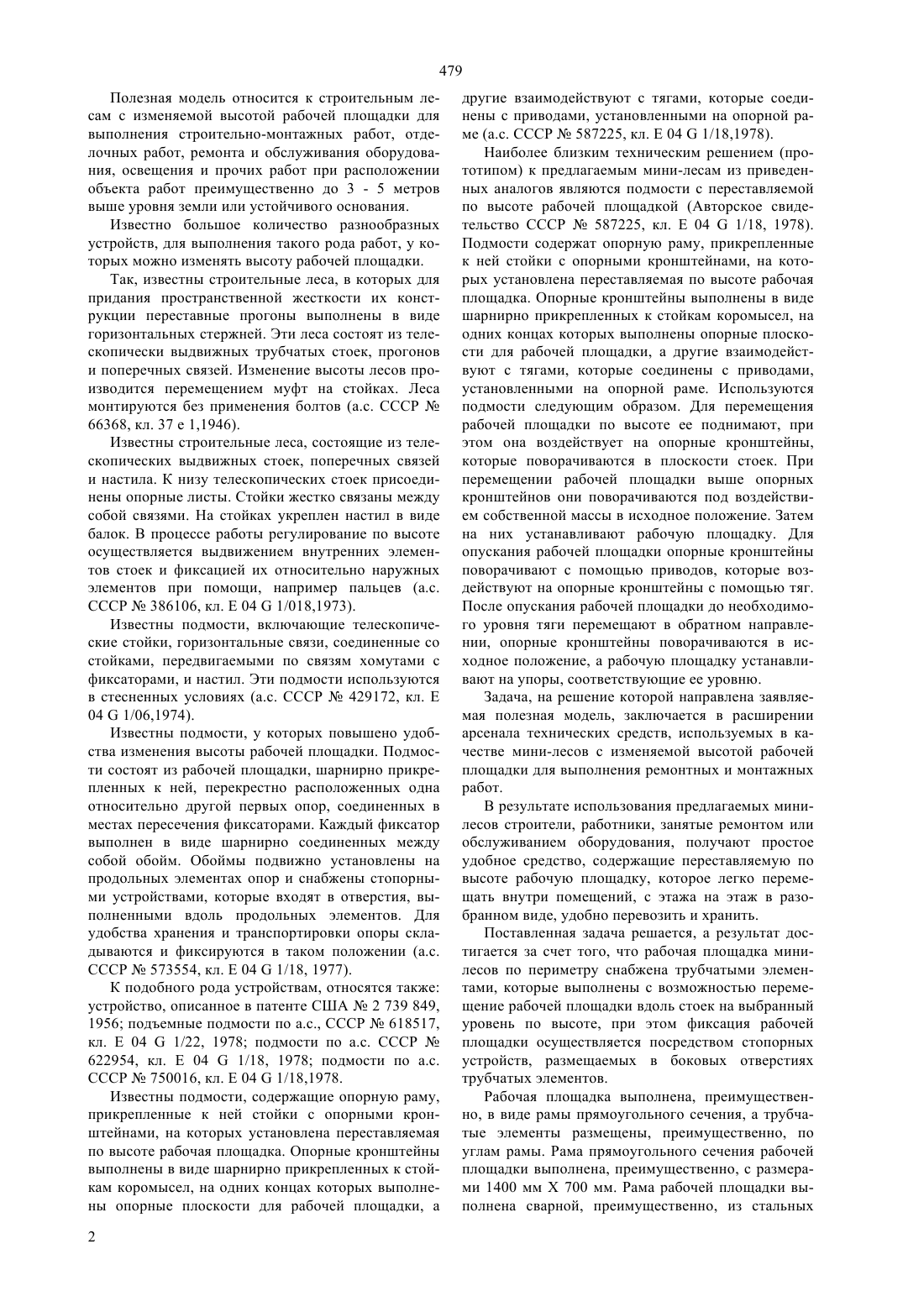

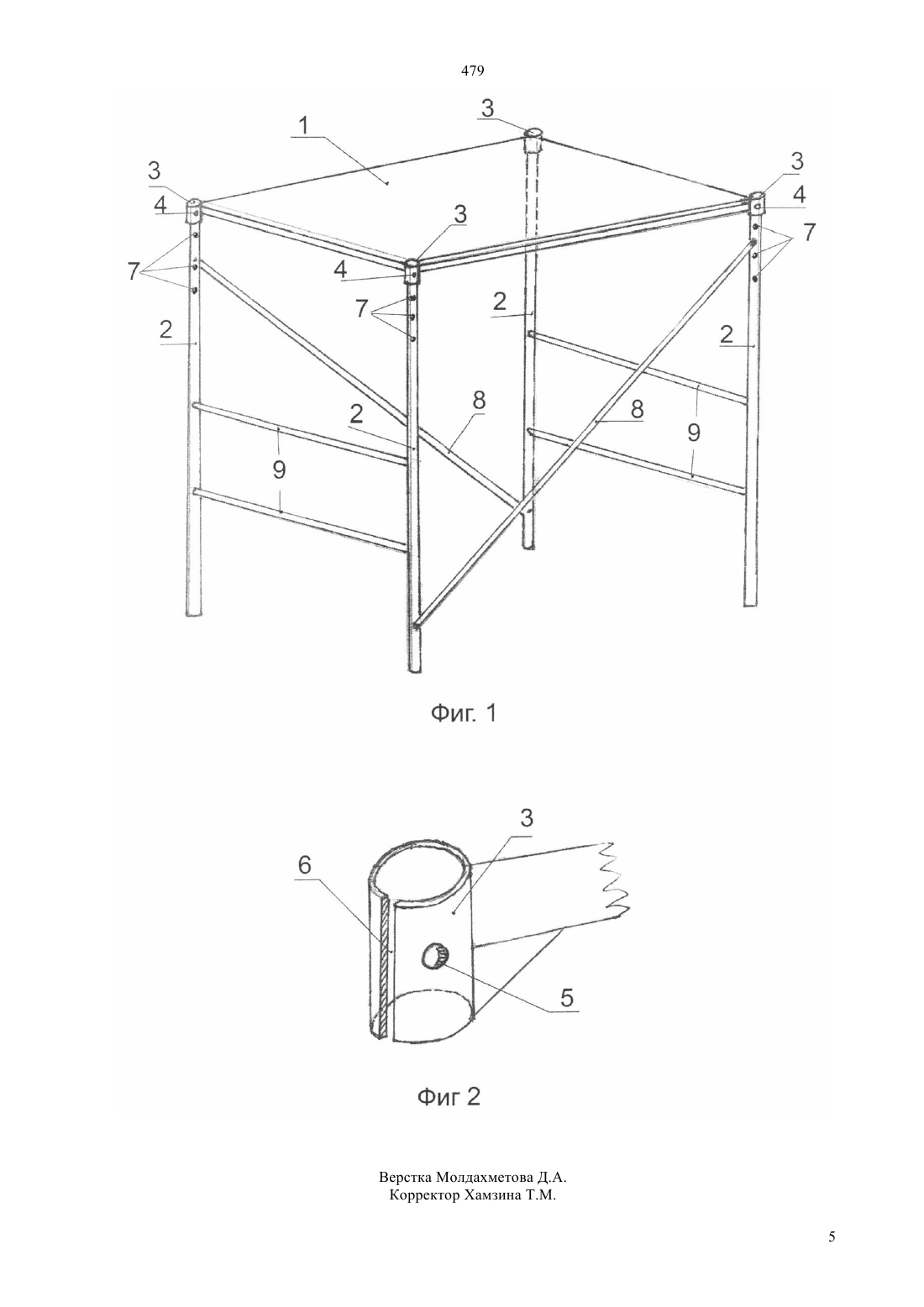

(51) 04 1/18 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ той рабочей площадки для выполнения ремонтных и монтажных работ. Рабочая площадка мини-лесов по периметру снабжена трубчатыми элементами, которые выполнены с возможностью перемещение рабочей площадки вдоль стоек на выбранный уровень по высоте, при этом фиксация рабочей площадки осуществляется посредством стопорных устройств, размещаемых в боковых отверстиях трубчатых элементов. Рабочая площадка выполнена, преимущественно, в виде рамы прямоугольного сечения, а трубчатые элементы размещены, преимущественно, по углам рамы. В результате использования предлагаемых минилесов строители, работники, занятые ремонтом или обслуживанием оборудования, получают простое удобное средство, содержащие переставляемую по высоте рабочую площадку, которое легко перемещать внутри помещений, с этажа на этаж в разобранном виде, удобно перевозить и хранить.(56) Авторское свидетельство СССР 587225, кл. 04 1/18, 1978(57) Полезная модель относится к строительным лесам с изменяемой высотой рабочей площадки для выполнения строительно-монтажных работ, отделочных работ, ремонта и обслуживания оборудования, освещения и прочих работ при расположении объекта работ преимущественно до 3 - 5 метров выше уровня земли или устойчивого основания. Использование предлагаемой полезной модели расширяет арсенал технических средств, используемых в качестве мини-лесов с изменяемой высо 479 Полезная модель относится к строительным лесам с изменяемой высотой рабочей площадки для выполнения строительно-монтажных работ, отделочных работ, ремонта и обслуживания оборудования, освещения и прочих работ при расположении объекта работ преимущественно до 3 - 5 метров выше уровня земли или устойчивого основания. Известно большое количество разнообразных устройств, для выполнения такого рода работ, у которых можно изменять высоту рабочей площадки. Так, известны строительные леса, в которых для придания пространственной жесткости их конструкции переставные прогоны выполнены в виде горизонтальных стержней. Эти леса состоят из телескопически выдвижных трубчатых стоек, прогонов и поперечных связей. Изменение высоты лесов производится перемещением муфт на стойках. Леса монтируются без применения болтов (а.с. СССР 66368, кл. 37 е 1,1946). Известны строительные леса, состоящие из телескопических выдвижных стоек, поперечных связей и настила. К низу телескопических стоек присоединены опорные листы. Стойки жестко связаны между собой связями. На стойках укреплен настил в виде балок. В процессе работы регулирование по высоте осуществляется выдвижением внутренних элементов стоек и фиксацией их относительно наружных элементов при помощи, например пальцев (а.с. СССР 386106, кл. Е 041/018,1973). Известны подмости, включающие телескопические стойки, горизонтальные связи, соединенные со стойками, передвигаемыми по связям хомутами с фиксаторами, и настил. Эти подмости используются в стесненных условиях (а.с. СССР 429172, кл. Е 041/06,1974). Известны подмости, у которых повышено удобства изменения высоты рабочей площадки. Подмости состоят из рабочей площадки, шарнирно прикрепленных к ней, перекрестно расположенных одна относительно другой первых опор, соединенных в местах пересечения фиксаторами. Каждый фиксатор выполнен в виде шарнирно соединенных между собой обойм. Обоймы подвижно установлены на продольных элементах опор и снабжены стопорными устройствами, которые входят в отверстия, выполненными вдоль продольных элементов. Для удобства хранения и транспортировки опоры складываются и фиксируются в таком положении (а.с. СССР 573554, кл. Е 041/18, 1977). К подобного рода устройствам, относятся также устройство, описанное в патенте США 2 739 849,1956 подъемные подмости по а.с., СССР 618517,кл. Е 041/22, 1978 подмости по а.с. СССР 622954, кл. Е 041/18, 1978 подмости по а.с. СССР 750016, кл. Е 041/18,1978. Известны подмости, содержащие опорную раму,прикрепленные к ней стойки с опорными кронштейнами, на которых установлена переставляемая по высоте рабочая площадка. Опорные кронштейны выполнены в виде шарнирно прикрепленных к стойкам коромысел, на одних концах которых выполнены опорные плоскости для рабочей площадки, а 2 другие взаимодействуют с тягами, которые соединены с приводами, установленными на опорной раме (а.с. СССР 587225, кл. Е 041/18,1978). Наиболее близким техническим решением (прототипом) к предлагаемым мини-лесам из приведенных аналогов являются подмости с переставляемой по высоте рабочей площадкой (Авторское свидетельство СССР 587225, кл. Е 041/18, 1978). Подмости содержат опорную раму, прикрепленные к ней стойки с опорными кронштейнами, на которых установлена переставляемая по высоте рабочая площадка. Опорные кронштейны выполнены в виде шарнирно прикрепленных к стойкам коромысел, на одних концах которых выполнены опорные плоскости для рабочей площадки, а другие взаимодействуют с тягами, которые соединены с приводами,установленными на опорной раме. Используются подмости следующим образом. Для перемещения рабочей площадки по высоте ее поднимают, при этом она воздействует на опорные кронштейны,которые поворачиваются в плоскости стоек. При перемещении рабочей площадки выше опорных кронштейнов они поворачиваются под воздействием собственной массы в исходное положение. Затем на них устанавливают рабочую площадку. Для опускания рабочей площадки опорные кронштейны поворачивают с помощью приводов, которые воздействуют на опорные кронштейны с помощью тяг. После опускания рабочей площадки до необходимого уровня тяги перемещают в обратном направлении, опорные кронштейны поворачиваются в исходное положение, а рабочую площадку устанавливают на упоры, соответствующие ее уровню. Задача, на решение которой направлена заявляемая полезная модель, заключается в расширении арсенала технических средств, используемых в качестве мини-лесов с изменяемой высотой рабочей площадки для выполнения ремонтных и монтажных работ. В результате использования предлагаемых минилесов строители, работники, занятые ремонтом или обслуживанием оборудования, получают простое удобное средство, содержащие переставляемую по высоте рабочую площадку, которое легко перемещать внутри помещений, с этажа на этаж в разобранном виде, удобно перевозить и хранить. Поставленная задача решается, а результат достигается за счет того, что рабочая площадка минилесов по периметру снабжена трубчатыми элементами, которые выполнены с возможностью перемещение рабочей площадки вдоль стоек на выбранный уровень по высоте, при этом фиксация рабочей площадки осуществляется посредством стопорных устройств, размещаемых в боковых отверстиях трубчатых элементов. Рабочая площадка выполнена, преимущественно, в виде рамы прямоугольного сечения, а трубчатые элементы размещены, преимущественно, по углам рамы. Рама прямоугольного сечения рабочей площадки выполнена, преимущественно, с размерами 1400 мм 700 мм. Рама рабочей площадки выполнена сварной, преимущественно, из стальных 479 труб, причем диаметр стальных труб рамы, преимущественно, составляет 25 мм. Трубчатые элементы рабочей площадки могут быть выполнены из стали, соединены с рабочей площадкой сваркой и дополнительно укреплены косынкой на сварке. Трубчатые элементы выполнены, преимущественно, с разрезом по образующей. Внутренние поверхности трубчатых элементов, проходящих вдоль стоек, взаимно сопряжены с внешними поверхностями стоек. Трубчатые элементы и стойки имеют, преимущественно, форму цилиндра. Трубчатые элементы имеют длинуи диаметр, удовлетворяющие соотношению, преимущественно, не более 3. Стойки, в зонах взаимодействия с трубчатыми элементами, снабжены отверстиями для введения стопорных устройств. Стойки, имеют, преимущественно, высоту 1700 мм. Стопорные элементы выполнены, преимущественно, в виде болтов с гайками. Болты, выполняющие функцию стопорного элемента, имеют, преимущественно, диаметр 10 мм. Верхние части двух стоек, закрепленных к рабочей площадке, соединены с нижними частями других двух стоек, противоположно расположенными,посредством диагональных распорок. Стойки попарно объединены стяжками, расположенными горизонтально. Предлагаемые мини - леса изображены на представленных рисунках, где на фиг. 1 представлен общий вид предлагаемой полезной модели, а на фиг.2 изображен трубчатый элемент Полезная модель содержит переставляемую по высоте рабочую площадку 1 с прикрепленными к ней стойками 2. Рабочая площадка 1 по периметру снабжена трубчатыми элементами 3, которые выполнены с возможностью перемещение рабочей площадки 1 вдоль стоек на выбранный уровень по высоте. При этом фиксация рабочей площадки 1 осуществляется посредством стопорных устройств 4, размещаемых в боковых отверстиях 5 трубчатых элементов 3. Рабочая площадка 1 выполнена, преимущественно, в виде рамы прямоугольного сечения, а трубчатые элементы 3 размещены, преимущественно,по углам рамы. В одном из вариантов предлагаемой полезной модели, рама прямоугольного сечения рабочей площадки 1 выполнена, преимущественно,с размерами 1400 мм 700 мм. Рама рабочей площадки 1 может быть выполнена сварной, преимущественно, из стальных труб. Диаметр стальных труб рамы, преимущественно, составляет 25 мм. Трубчатые элементы 3 рабочей площадки 1 могут быть выполнены из стали, соединены с рабочей площадкой сваркой и дополнительно укреплены косынкой на сварке. Трубчатые элементы 3 выполнены, преимущественно, с разрезом 6 по образующей. Внутренние поверхности трубчатых элементов 3, проходящих вдоль стоек 2, взаимно сопряжены с внешними поверхностями стоек 2. Труб чатые элементы 3 и стойки 2 могут иметь, преимущественно, форму цилиндра. Трубчатые элементы 3 имеют длинуи диаметр , удовлетворяющие соотношению, преимущественно, не более 3. Стойки 2, в зонах взаимодействия с трубчатыми элементами 3, снабжены отверстиями 7 для введения стопорных устройств 4. Стойки 2, имеют, преимущественно, высоту 1700 мм. Стопорные элементы 4 могут быть выполнены,преимущественно, в виде болтов с гайками. Болты,выполняющие функцию стопорного элемента, имеют, преимущественно, диаметр 10 мм. Верхние части двух стоек 2, закрепленных к рабочей площадке 1, соединены с нижними частями двух противоположно расположенных стоек 2, диагонально расположенными распорками 8. В ряде случаев стойки 2 могут быть попарно объединены стяжками 9, расположенными горизонтально. Используется предлагаемая полезная модель следующим образом. Исходя из условий предполагаемой работы, определяется необходимая высота рабочей площадки 1. На одной из сторон рабочей площадки 1 последовательно извлекают стопорные устройства 4 из боковых отверстий 5 трубчатых элементов 3, совмещенных с отверстиями 7 в стойках 2. Далее происходит подъем или опускание одной из сторон рабочей площадки 1 до необходимой высоты с последующей фиксацией рабочей площадки 1 на новой высоте посредством введения стопорных устройств 4 в соответствующие совмещенные отверстия 5 и 7 трубчатых элементов 3 и стоек 2 рабочей площадки 1. Подобные действия производят и в отношении другой стороны рабочей площадки 1. При необходимости производства работ на высоте 1,3 м и выше, на стойки 2 устанавливается ограждения (на фиг. не показаны). ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Мини-леса, содержащие переставляемую по высоте рабочую площадку с прикрепленными к ней стойками, отличающиеся тем, что рабочая площадка по периметру снабжена трубчатыми элементами, установленными с возможностью перемещения рабочей площадки вдоль стоек на выбранный уровень по высоте и ее фиксации, при этом трубчатые элементы имеют боковые отверстия для размещения стопорных устройств при фиксации рабочей площадки. 2. Мини-леса по п. 1, отличающиеся тем, что рабочая площадка выполнена, преимущественно, в виде рамы прямоугольного сечения, а трубчатые элементы размещены, преимущественно, по углам рамы. 3. Мини-леса по п. 2, отличающиеся тем, что рама прямоугольного сечения рабочей площадки выполнена, преимущественно, с размерами 1400 мм 700 мм. 4. Мини-леса по п. 1, отличающиеся тем, что рама рабочей площадки выполнена сварной, преимущественно, из стальных труб. 5. Мини-леса по п. 4, отличающиеся тем, что 3 479 диаметр стальных труб рамы, преимущественно,составляет 25 мм. 6. Мини-леса по ил. 1 и 4, отличающиеся тем,что трубчатые элементы выполнены из стали, соединены с рабочей площадкой сваркой и дополнительно укреплены косынками на сварке. 7. Мини-леса по п. 6, отличающиеся тем, что трубчатые элементы выполнены, преимущественно,с разрезом по образующей. 8. Мини-леса по п. 1, отличающиеся тем, что внутренние поверхности трубчатых элементов, проходящих вдоль внешних поверхностей стоек, взаимно сопряжены. 9. Мини-леса по п. 1, отличающиеся тем, что трубчатые элементы и стойки имеют, преимущественно, форму цилиндра. 10. Мини-леса по п. 1, отличающиеся тем, что трубчатые элементы имеют длинуи диаметр , 4 удовлетворяющие соотношению, преимущественно, не более 3. 11. Мини-леса по п. 1, отличающиеся тем, что стойки, имеют, преимущественно, высоту 1700 мм. 12. Мини-леса по п. 1, отличающиеся тем, что стопорные элементы выполнены, преимущественно,в виде болтов с гайками. 13. Мини-леса по п. 1, отличающиеся тем, что болты, выполняющие функцию стопорных элементов, имеют, преимущественно, диаметр 10 мм. 14. Мини-леса по п. 1, отличающиеся тем, что верхние части двух стоек, закрепленных к рабочей площадке, соединены посредством диагональных распорок с нижними частями других двух стоек,расположенных противоположно. 15. Мини-леса по п. 1, отличающиеся тем, что стойки попарно объединены стяжками, расположенными горизонтально.
