Механизированные подмости

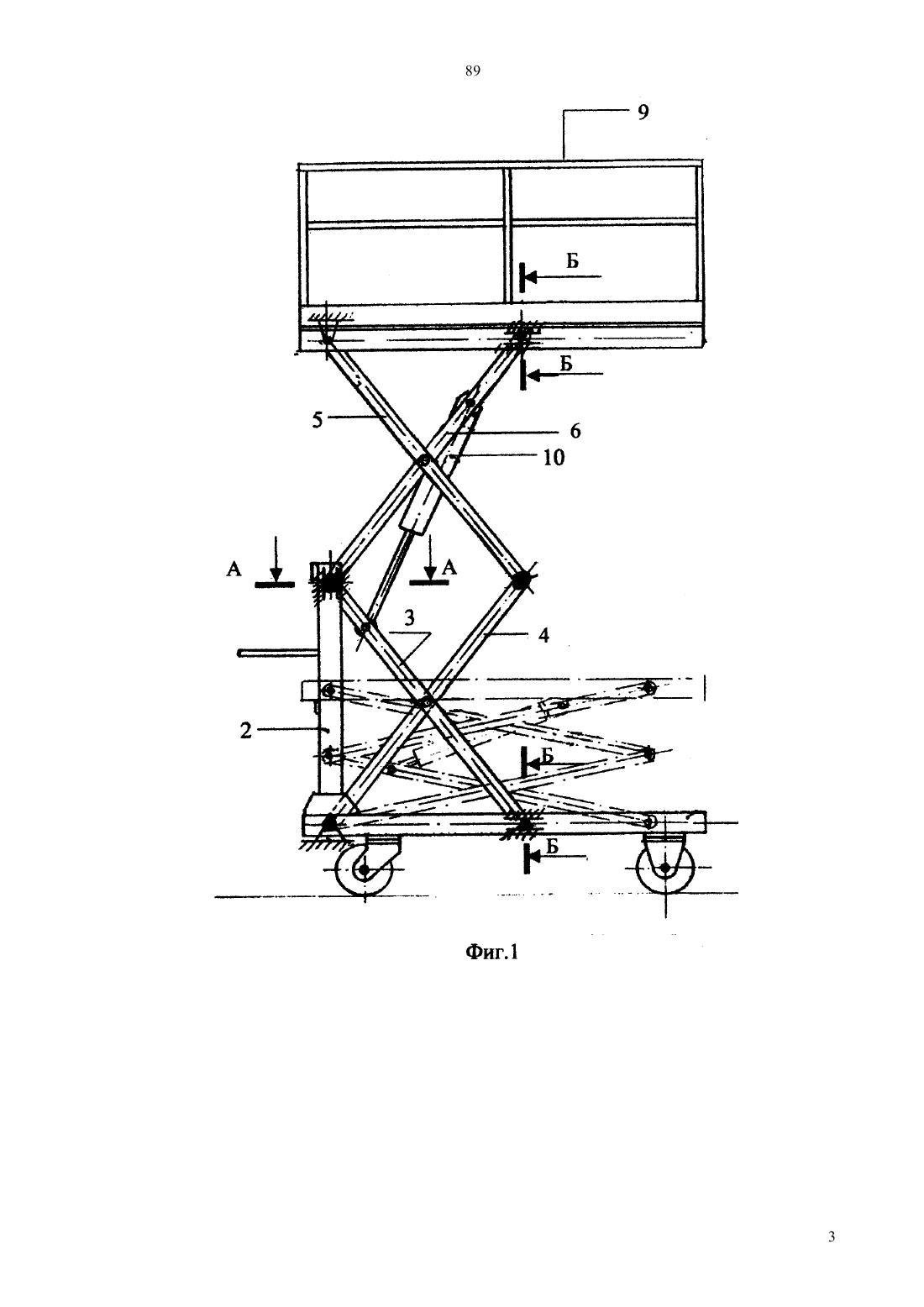

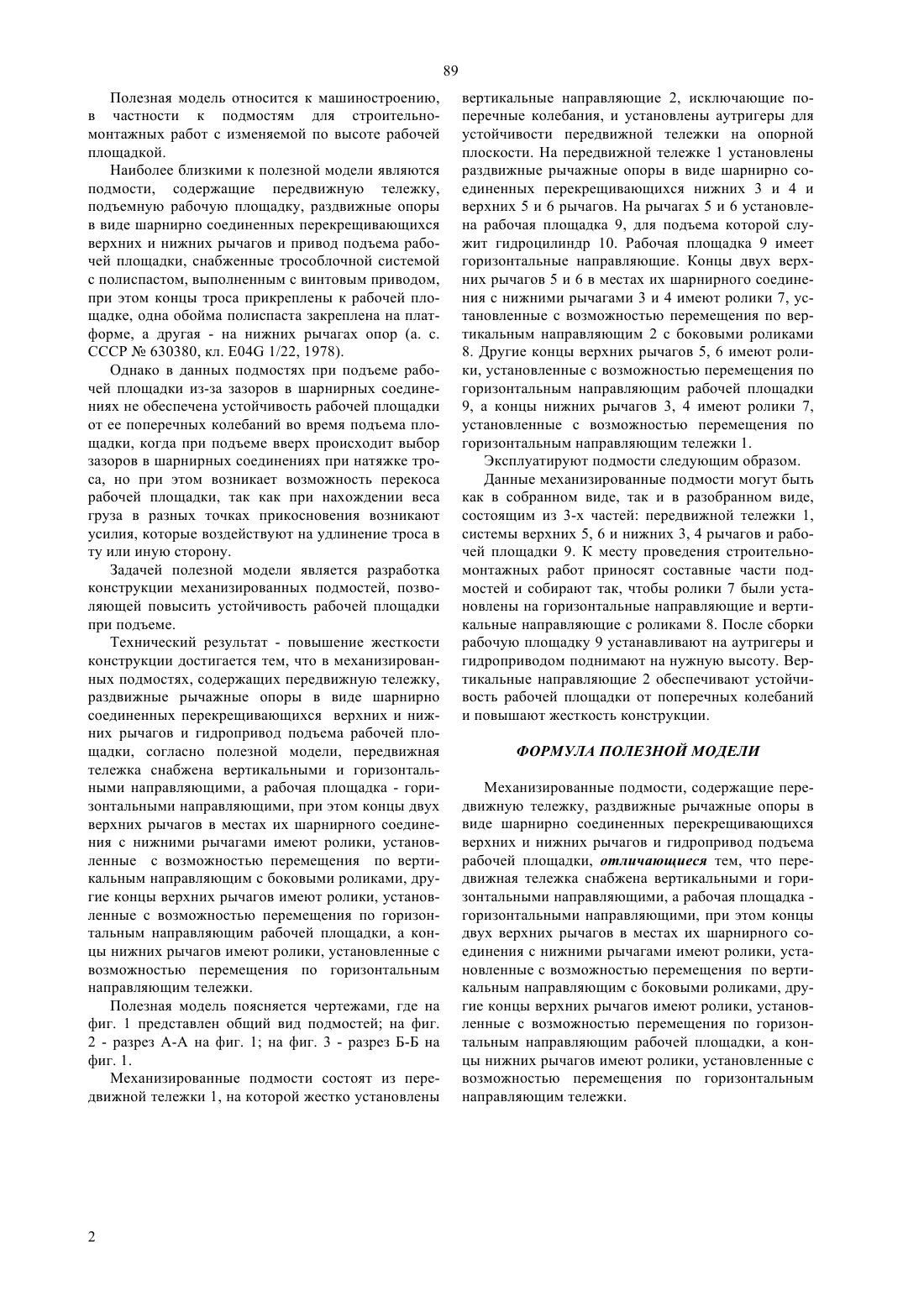

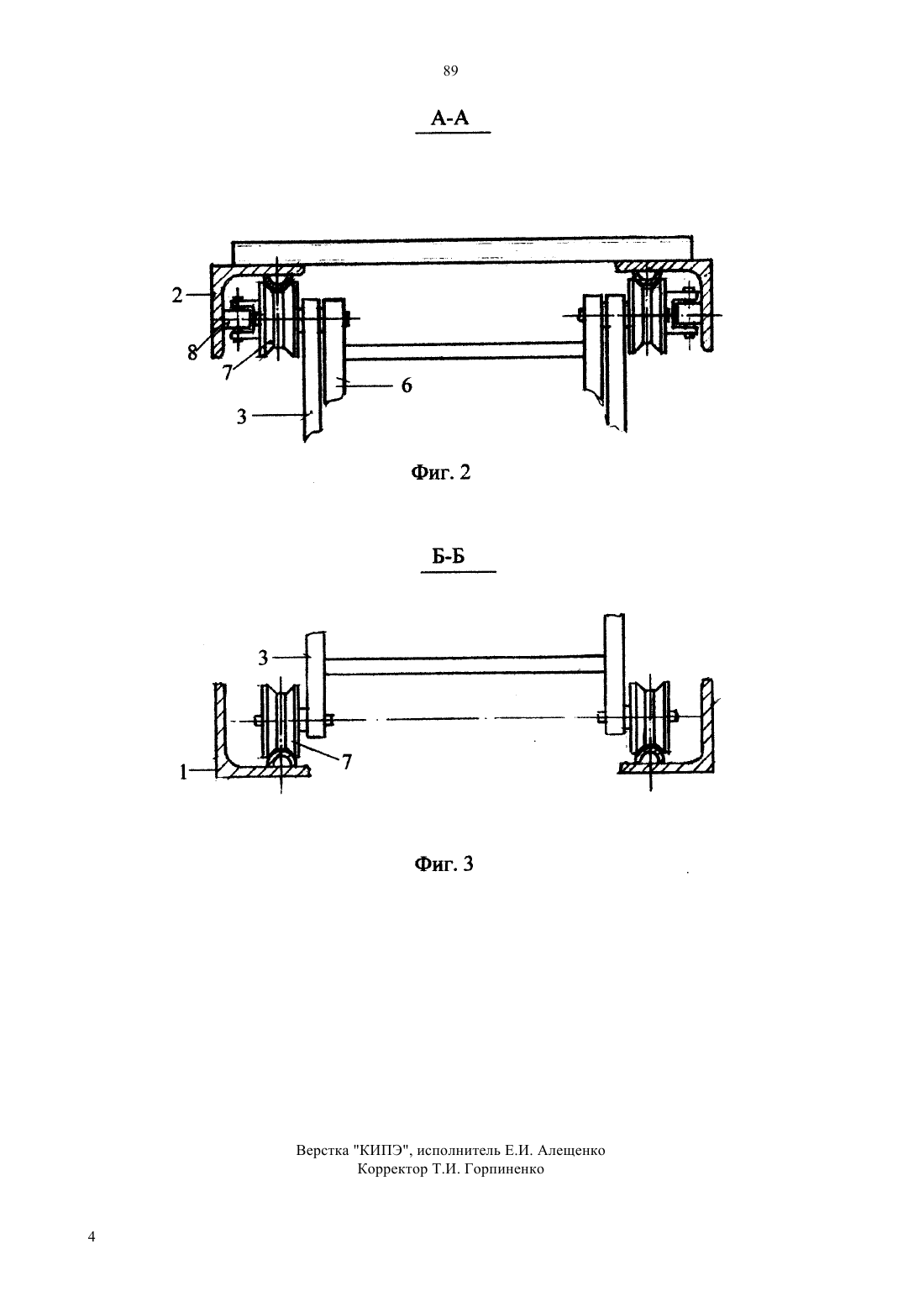

(51)7 04 1/22 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(72) Джолдасбеков Скандербек Умирбекович Темирбеков Ербол Садуахасович Лущиков Владимир Григорьевич Саденова Загира Кулмаханбетовна(73) Республиканское государственное казенное предприятие Межотраслевой научно-технологический центр Машиностроение Министерства экономики и торговли Республики Казахстан(57) Полезная модель относится к машиностроению,в частности к подмостям для строительномонтажных работ с изменяемой по высоте рабочей площадкой. Повышение жесткости конструкции достигается тем, что в механизированных подмостях, содержа щих передвижную тележку, раздвижные рычажные опоры в виде шарнирно соединенных перекрещивающихся верхних и нижних рычагов и гидропривод подъема рабочей площадки, согласно полезной модели, передвижная тележка снабжена вертикальными и горизонтальными направляющими, а рабочая площадка - горизонтальными направляющими,при этом концы двух верхних рычагов в местах их шарнирного соединения с нижними рычагами имеют ролики, установленные с возможностью перемещения по вертикальным направляющим с боковыми роликами, другие концы верхних рычагов имеют ролики, установленные с возможностью перемещения по горизонтальным направляющим рабочей площадки, а концы нижних рычагов имеют ролики, установленные с возможностью перемещения по горизонтальным направляющим тележки. 89 Полезная модель относится к машиностроению,в частности к подмостям для строительномонтажных работ с изменяемой по высоте рабочей площадкой. Наиболее близкими к полезной модели являются подмости, содержащие передвижную тележку,подъемную рабочую площадку, раздвижные опоры в виде шарнирно соединенных перекрещивающихся верхних и нижних рычагов и привод подъема рабочей площадки, снабженные трособлочной системой с полиспастом, выполненным с винтовым приводом,при этом концы троса прикреплены к рабочей площадке, одна обойма полиспаста закреплена на платформе, а другая - на нижних рычагах опор (а. с. СССР 630380, кл. Е 04 1/22, 1978). Однако в данных подмостях при подъеме рабочей площадки из-за зазоров в шарнирных соединениях не обеспечена устойчивость рабочей площадки от ее поперечных колебаний во время подъема площадки, когда при подъеме вверх происходит выбор зазоров в шарнирных соединениях при натяжке троса, но при этом возникает возможность перекоса рабочей площадки, так как при нахождении веса груза в разных точках прикосновения возникают усилия, которые воздействуют на удлинение троса в ту или иную сторону. Задачей полезной модели является разработка конструкции механизированных подмостей, позволяющей повысить устойчивость рабочей площадки при подъеме. Технический результат - повышение жесткости конструкции достигается тем, что в механизированных подмостях, содержащих передвижную тележку,раздвижные рычажные опоры в виде шарнирно соединенных перекрещивающихся верхних и нижних рычагов и гидропривод подъема рабочей площадки, согласно полезной модели, передвижная тележка снабжена вертикальными и горизонтальными направляющими, а рабочая площадка - горизонтальными направляющими, при этом концы двух верхних рычагов в местах их шарнирного соединения с нижними рычагами имеют ролики, установленные с возможностью перемещения по вертикальным направляющим с боковыми роликами, другие концы верхних рычагов имеют ролики, установленные с возможностью перемещения по горизонтальным направляющим рабочей площадки, а концы нижних рычагов имеют ролики, установленные с возможностью перемещения по горизонтальным направляющим тележки. Полезная модель поясняется чертежами, где на фиг. 1 представлен общий вид подмостей на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 1. Механизированные подмости состоят из передвижной тележки 1, на которой жестко установлены вертикальные направляющие 2, исключающие поперечные колебания, и установлены аутригеры для устойчивости передвижной тележки на опорной плоскости. На передвижной тележке 1 установлены раздвижные рычажные опоры в виде шарнирно соединенных перекрещивающихся нижних 3 и 4 и верхних 5 и 6 рычагов. На рычагах 5 и 6 установлена рабочая площадка 9, для подъема которой служит гидроцилиндр 10. Рабочая площадка 9 имеет горизонтальные направляющие. Концы двух верхних рычагов 5 и 6 в местах их шарнирного соединения с нижними рычагами 3 и 4 имеют ролики 7, установленные с возможностью перемещения по вертикальным направляющим 2 с боковыми роликами 8. Другие концы верхних рычагов 5, 6 имеют ролики, установленные с возможностью перемещения по горизонтальным направляющим рабочей площадки 9, а концы нижних рычагов 3, 4 имеют ролики 7,установленные с возможностью перемещения по горизонтальным направляющим тележки 1. Эксплуатируют подмости следующим образом. Данные механизированные подмости могут быть как в собранном виде, так и в разобранном виде,состоящим из 3-х частей передвижной тележки 1,системы верхних 5, 6 и нижних 3, 4 рычагов и рабочей площадки 9. К месту проведения строительномонтажных работ приносят составные части подмостей и собирают так, чтобы ролики 7 были установлены на горизонтальные направляющие и вертикальные направляющие с роликами 8. После сборки рабочую площадку 9 устанавливают на аутригеры и гидроприводом поднимают на нужную высоту. Вертикальные направляющие 2 обеспечивают устойчивость рабочей площадки от поперечных колебаний и повышают жесткость конструкции. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Механизированные подмости, содержащие передвижную тележку, раздвижные рычажные опоры в виде шарнирно соединенных перекрещивающихся верхних и нижних рычагов и гидропривод подъема рабочей площадки, отличающиеся тем, что передвижная тележка снабжена вертикальными и горизонтальными направляющими, а рабочая площадка горизонтальными направляющими, при этом концы двух верхних рычагов в местах их шарнирного соединения с нижними рычагами имеют ролики, установленные с возможностью перемещения по вертикальным направляющим с боковыми роликами, другие концы верхних рычагов имеют ролики, установленные с возможностью перемещения по горизонтальным направляющим рабочей площадки, а концы нижних рычагов имеют ролики, установленные с возможностью перемещения по горизонтальным направляющим тележки.
