Кокильная конвейерная машина

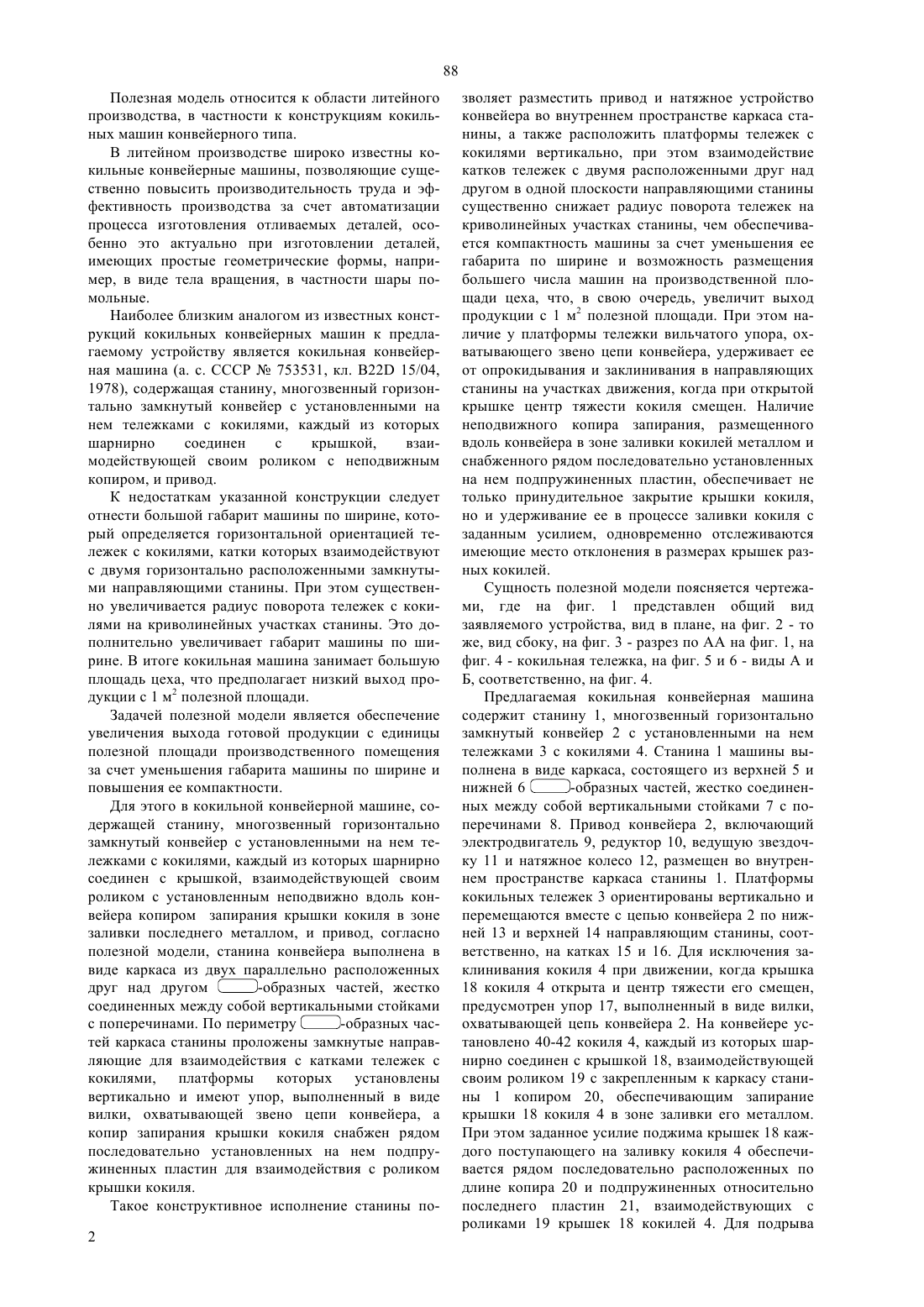

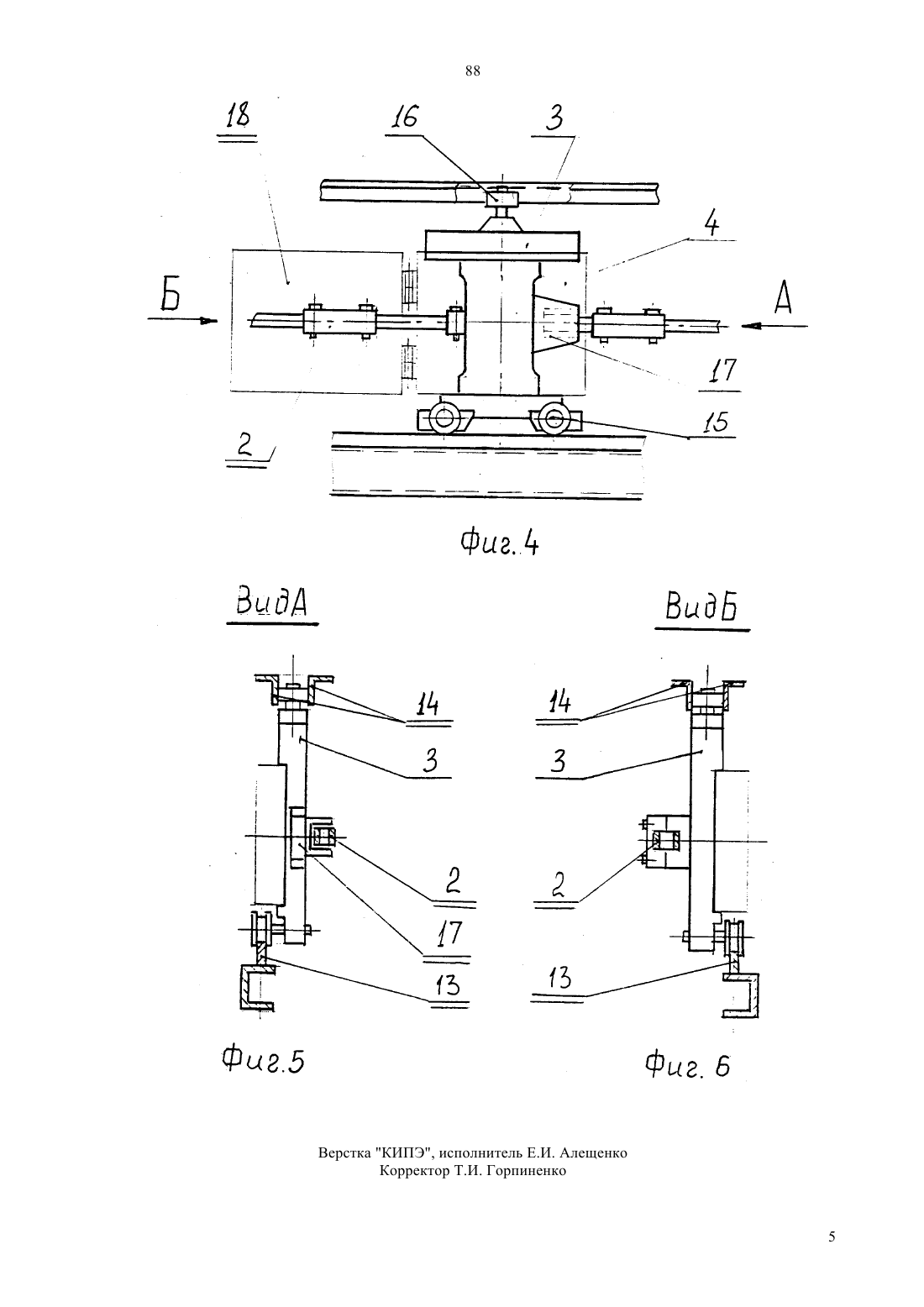

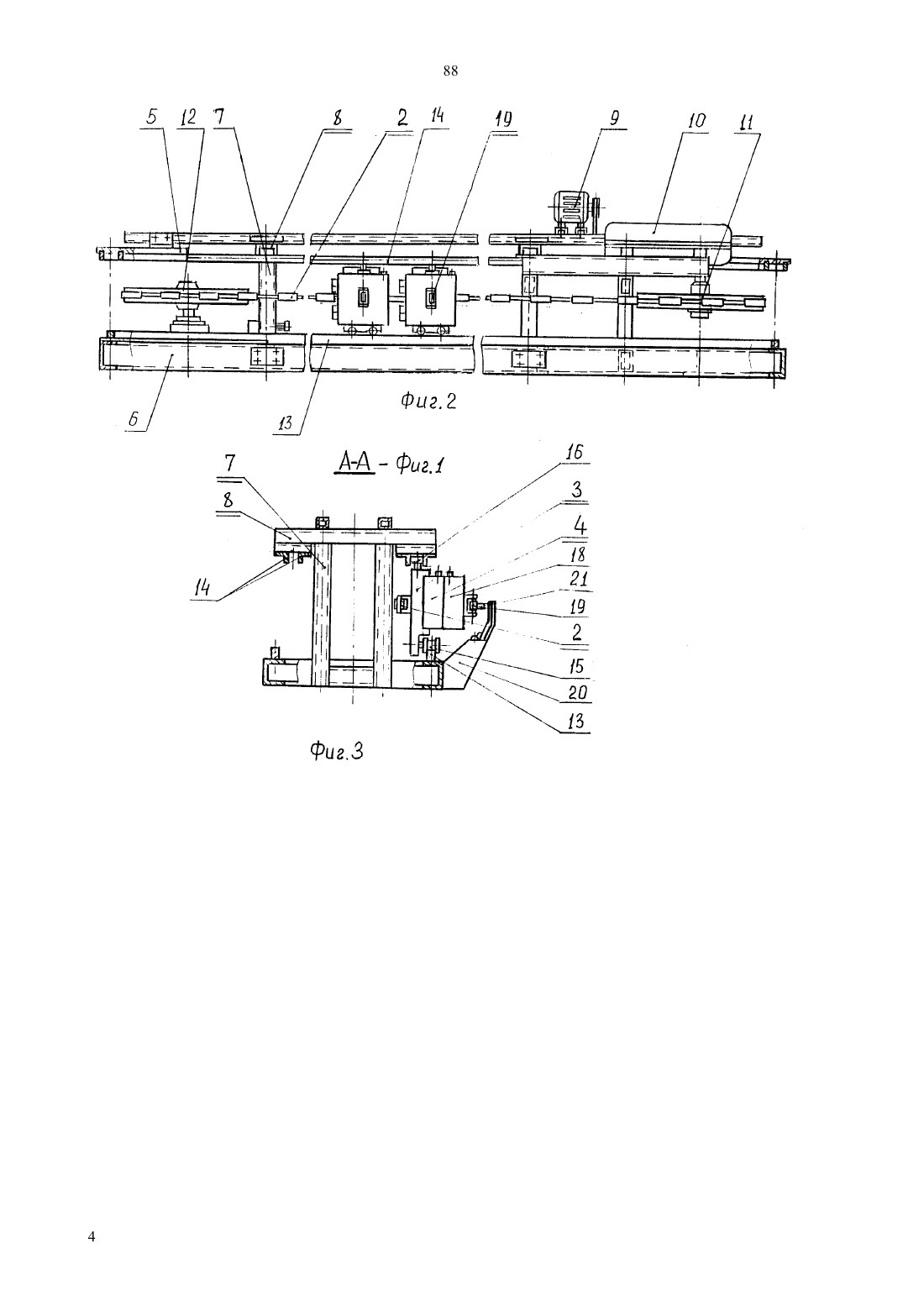

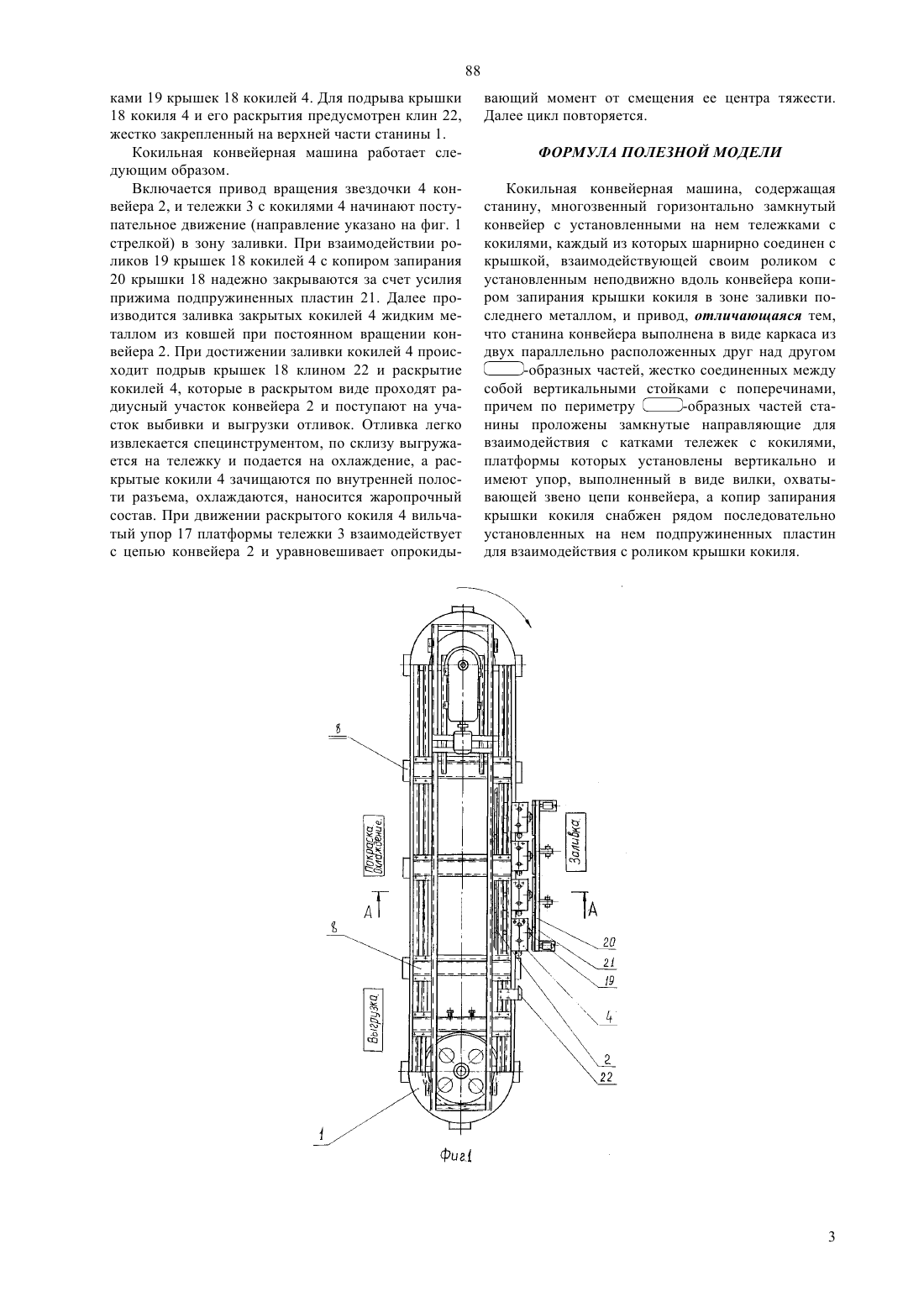

(51)7 22 15/04 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(73) Открытое акционерное общество Уральский арматурный завод(57) Кокильная конвейерная машина относится к области литейного производства и предназначена для автоматизации производства изготовления отливаемых деталей. Кокильная конвейерная машина содержит станину, горизонтально замкнутый конвейер с установленными на нем тележками с кокилями и привод. Каждый кокиль шарнирно соединен с крышкой,взаимодействующей своим роликом с размещенным вдоль конвейера копиром для запирания крышки кокиля в зоне заливки металлом. Особенностью полезной модели является то, что станина машины представляет собой каркас, выполненный из двух параллельно расположенных друг над другом верх-образных частей, соединенных ней и нижней между собой вертикальными стойками с поперечинами и снабженных направляющими под катки кокильных тележек. Такое конструктивное исполнение станины позволяет разместить привод и натяжное устройство конвейера во внутреннем пространстве станины, а также расположить платформы тележек вертикально. Это существенно снижает радиус поворота тележек на криволинейных участках станины, обеспечивает компактность машины за счет уменьшения ее габарита по ширине и возможность размещения большего числа машин на производственной площади цеха. 88 Полезная модель относится к области литейного производства, в частности к конструкциям кокильных машин конвейерного типа. В литейном производстве широко известны кокильные конвейерные машины, позволяющие существенно повысить производительность труда и эффективность производства за счет автоматизации процесса изготовления отливаемых деталей, особенно это актуально при изготовлении деталей,имеющих простые геометрические формы, например, в виде тела вращения, в частности шары помольные. Наиболее близким аналогом из известных конструкций кокильных конвейерных машин к предлагаемому устройству является кокильная конвейерная машина (а. с. СССР 753531, кл. В 22 15/04,1978), содержащая станину, многозвенный горизонтально замкнутый конвейер с установленными на нем тележками с кокилями, каждый из которых шарнирно соединен с крышкой,взаимодействующей своим роликом с неподвижным копиром, и привод. К недостаткам указанной конструкции следует отнести большой габарит машины по ширине, который определяется горизонтальной ориентацией тележек с кокилями, катки которых взаимодействуют с двумя горизонтально расположенными замкнутыми направляющими станины. При этом существенно увеличивается радиус поворота тележек с кокилями на криволинейных участках станины. Это дополнительно увеличивает габарит машины по ширине. В итоге кокильная машина занимает большую площадь цеха, что предполагает низкий выход продукции с 1 м 2 полезной площади. Задачей полезной модели является обеспечение увеличения выхода готовой продукции с единицы полезной площади производственного помещения за счет уменьшения габарита машины по ширине и повышения ее компактности. Для этого в кокильной конвейерной машине, содержащей станину, многозвенный горизонтально замкнутый конвейер с установленными на нем тележками с кокилями, каждый из которых шарнирно соединен с крышкой, взаимодействующей своим роликом с установленным неподвижно вдоль конвейера копиром запирания крышки кокиля в зоне заливки последнего металлом, и привод, согласно полезной модели, станина конвейера выполнена в виде каркаса из двух параллельно расположенных-образных частей, жестко друг над другом соединенных между собой вертикальными стойками-образных часс поперечинами. По периметру тей каркаса станины проложены замкнутые направляющие для взаимодействия с катками тележек с кокилями, платформы которых установлены вертикально и имеют упор, выполненный в виде вилки, охватывающей звено цепи конвейера, а копир запирания крышки кокиля снабжен рядом последовательно установленных на нем подпружиненных пластин для взаимодействия с роликом крышки кокиля. Такое конструктивное исполнение станины по 2 зволяет разместить привод и натяжное устройство конвейера во внутреннем пространстве каркаса станины, а также расположить платформы тележек с кокилями вертикально, при этом взаимодействие катков тележек с двумя расположенными друг над другом в одной плоскости направляющими станины существенно снижает радиус поворота тележек на криволинейных участках станины, чем обеспечивается компактность машины за счет уменьшения ее габарита по ширине и возможность размещения большего числа машин на производственной площади цеха, что, в свою очередь, увеличит выход продукции с 1 м 2 полезной площади. При этом наличие у платформы тележки вильчатого упора, охватывающего звено цепи конвейера, удерживает ее от опрокидывания и заклинивания в направляющих станины на участках движения, когда при открытой крышке центр тяжести кокиля смещен. Наличие неподвижного копира запирания, размещенного вдоль конвейера в зоне заливки кокилей металлом и снабженного рядом последовательно установленных на нем подпружиненных пластин, обеспечивает не только принудительное закрытие крышки кокиля,но и удерживание ее в процессе заливки кокиля с заданным усилием, одновременно отслеживаются имеющие место отклонения в размерах крышек разных кокилей. Сущность полезной модели поясняется чертежами, где на фиг. 1 представлен общий вид заявляемого устройства, вид в плане, на фиг. 2 - то же, вид сбоку, на фиг. 3 - разрез по АА на фиг. 1, на фиг. 4 - кокильная тележка, на фиг. 5 и 6 - виды А и Б, соответственно, на фиг. 4. Предлагаемая кокильная конвейерная машина содержит станину 1, многозвенный горизонтально замкнутый конвейер 2 с установленными на нем тележками 3 с кокилями 4. Станина 1 машины выполнена в виде каркаса, состоящего из верхней 5 и-образных частей, жестко соединеннижней 6 ных между собой вертикальными стойками 7 с поперечинами 8. Привод конвейера 2, включающий электродвигатель 9, редуктор 10, ведущую звездочку 11 и натяжное колесо 12, размещен во внутреннем пространстве каркаса станины 1. Платформы кокильных тележек 3 ориентированы вертикально и перемещаются вместе с цепью конвейера 2 по нижней 13 и верхней 14 направляющим станины, соответственно, на катках 15 и 16. Для исключения заклинивания кокиля 4 при движении, когда крышка 18 кокиля 4 открыта и центр тяжести его смещен,предусмотрен упор 17, выполненный в виде вилки,охватывающей цепь конвейера 2. На конвейере установлено 40-42 кокиля 4, каждый из которых шарнирно соединен с крышкой 18, взаимодействующей своим роликом 19 с закрепленным к каркасу станины 1 копиром 20, обеспечивающим запирание крышки 18 кокиля 4 в зоне заливки его металлом. При этом заданное усилие поджима крышек 18 каждого поступающего на заливку кокиля 4 обеспечивается рядом последовательно расположенных по длине копира 20 и подпружиненных относительно последнего пластин 21, взаимодействующих с роликами 19 крышек 18 кокилей 4. Для подрыва 88 ками 19 крышек 18 кокилей 4. Для подрыва крышки 18 кокиля 4 и его раскрытия предусмотрен клин 22,жестко закрепленный на верхней части станины 1. Кокильная конвейерная машина работает следующим образом. Включается привод вращения звездочки 4 конвейера 2, и тележки 3 с кокилями 4 начинают поступательное движение (направление указано на фиг. 1 стрелкой) в зону заливки. При взаимодействии роликов 19 крышек 18 кокилей 4 с копиром запирания 20 крышки 18 надежно закрываются за счет усилия прижима подпружиненных пластин 21. Далее производится заливка закрытых кокилей 4 жидким металлом из ковшей при постоянном вращении конвейера 2. При достижении заливки кокилей 4 происходит подрыв крышек 18 клином 22 и раскрытие кокилей 4, которые в раскрытом виде проходят радиусный участок конвейера 2 и поступают на участок выбивки и выгрузки отливок. Отливка легко извлекается специнструментом, по склизу выгружается на тележку и подается на охлаждение, а раскрытые кокили 4 зачищаются по внутренней полости разъема, охлаждаются, наносится жаропрочный состав. При движении раскрытого кокиля 4 вильчатый упор 17 платформы тележки 3 взаимодействует с цепью конвейера 2 и уравновешивает опрокиды вающий момент от смещения ее центра тяжести. Далее цикл повторяется. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Кокильная конвейерная машина, содержащая станину, многозвенный горизонтально замкнутый конвейер с установленными на нем тележками с кокилями, каждый из которых шарнирно соединен с крышкой, взаимодействующей своим роликом с установленным неподвижно вдоль конвейера копиром запирания крышки кокиля в зоне заливки последнего металлом, и привод, отличающаяся тем,что станина конвейера выполнена в виде каркаса из двух параллельно расположенных друг над другом-образных частей, жестко соединенных между собой вертикальными стойками с поперечинами,-образных частей стапричем по периметру нины проложены замкнутые направляющие для взаимодействия с катками тележек с кокилями,платформы которых установлены вертикально и имеют упор, выполненный в виде вилки, охватывающей звено цепи конвейера, а копир запирания крышки кокиля снабжен рядом последовательно установленных на нем подпружиненных пластин для взаимодействия с роликом крышки кокиля.
