Агрегат для уборки навоза

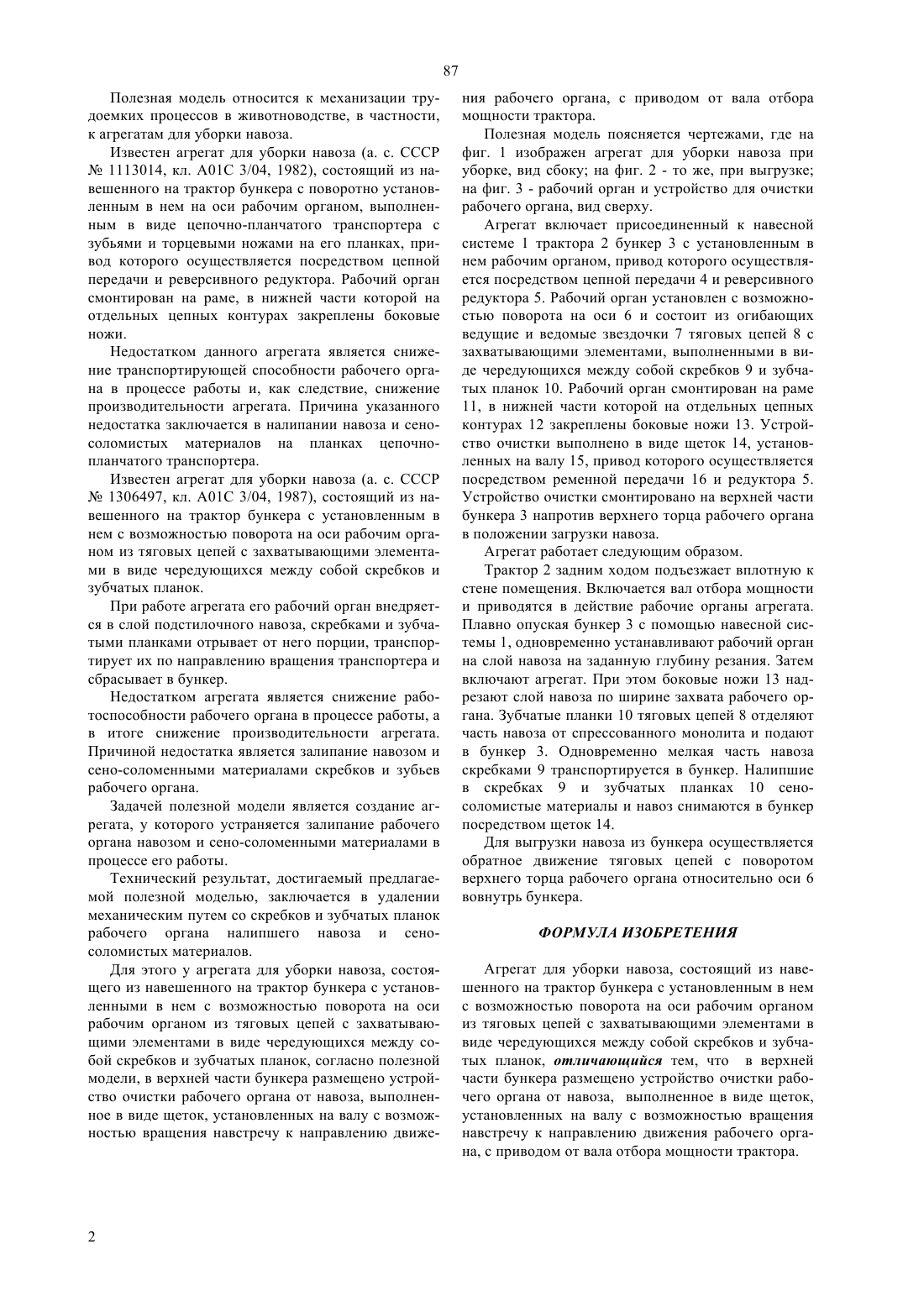

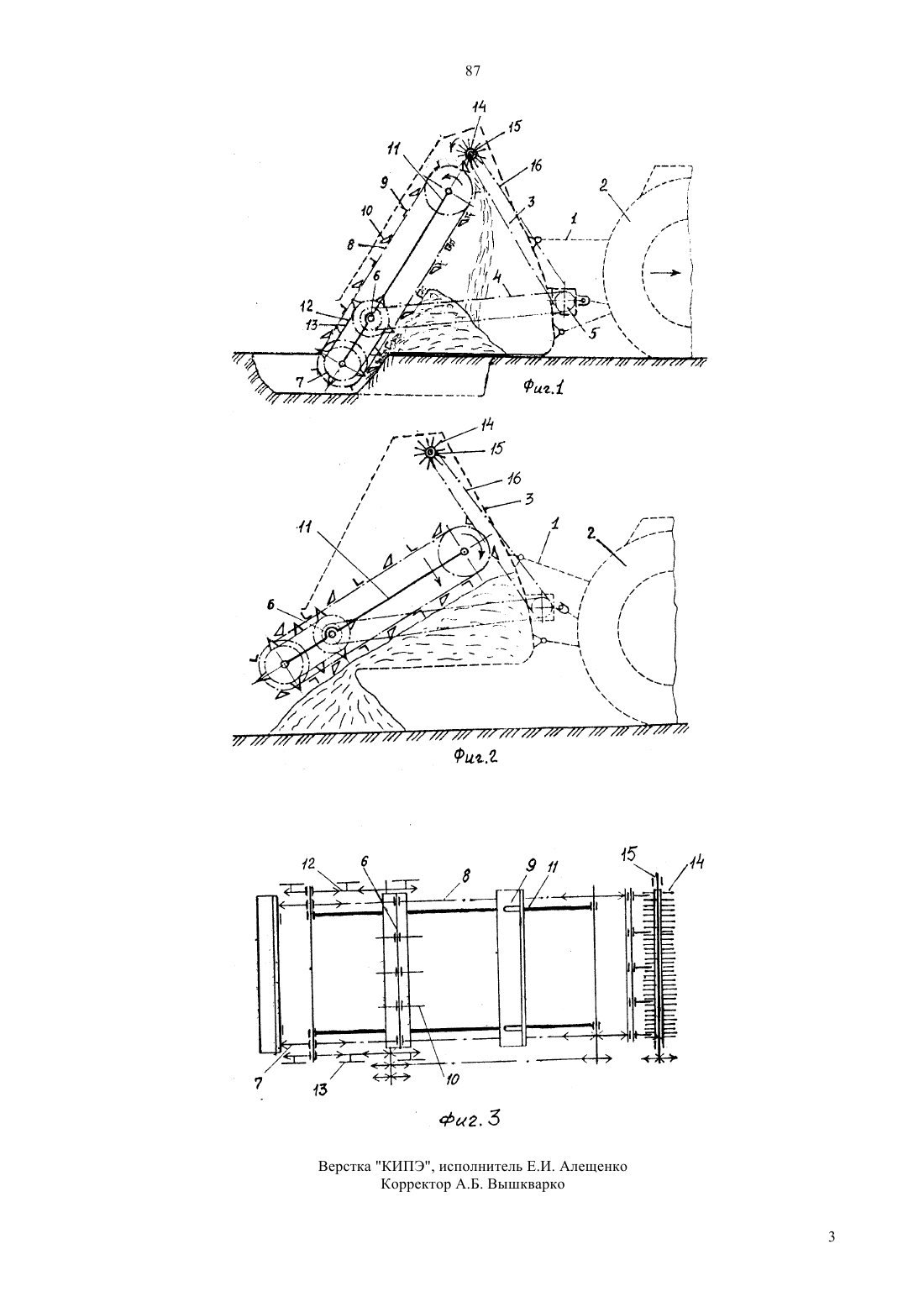

(51)7 А 01 С 3/04 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(73) Республиканское государственное казенное предприятие Казахский научно-исследовательский институт механизации и электрификации сельского хозяйства (РГКП КазНИИМЭСХ)(54) АГРЕГАТ ДЛЯ УБОРКИ НАВОЗА(57) Полезная модель относится к механизации трудоемких процессов в животноводстве, в частности,к агрегатам для уборки навоза. Технический результат предлагаемой полезной модели заключается в удалении механическим пу тем со скребков и зубчатых планок рабочего органа налипших на них навоза и сено-соломистых материалов. Указанный технический результат достигается тем, что агрегат для уборки навоза состоит из навешенного на трактор бункера с установленным в нем с возможностью поворота на оси рабочего органа из тяговых цепей с захватывающими элементами в виде чередующихся между собой скребков и зубчатых планок согласно полезной модели, в верхней части бункера размещено устройство очистки рабочего органа от навоза, выполненное в виде щеток,установленных на валу с возможностью вращения навстречу к направлению движения рабочего органа, с приводом от вала отбора мощности трактора. 87 Полезная модель относится к механизации трудоемких процессов в животноводстве, в частности,к агрегатам для уборки навоза. Известен агрегат для уборки навоза (а. с. СССР 1113014, кл. А 01 С 3/04, 1982), состоящий из навешенного на трактор бункера с поворотно установленным в нем на оси рабочим органом, выполненным в виде цепочно-планчатого транспортера с зубьями и торцевыми ножами на его планках, привод которого осуществляется посредством цепной передачи и реверсивного редуктора. Рабочий орган смонтирован на раме, в нижней части которой на отдельных цепных контурах закреплены боковые ножи. Недостатком данного агрегата является снижение транспортирующей способности рабочего органа в процессе работы и, как следствие, снижение производительности агрегата. Причина указанного недостатка заключается в налипании навоза и сеносоломистых материалов на планках цепочнопланчатого транспортера. Известен агрегат для уборки навоза (а. с. СССР 1306497, кл. А 01 С 3/04, 1987), состоящий из навешенного на трактор бункера с установленным в нем с возможностью поворота на оси рабочим органом из тяговых цепей с захватывающими элементами в виде чередующихся между собой скребков и зубчатых планок. При работе агрегата его рабочий орган внедряется в слой подстилочного навоза, скребками и зубчатыми планками отрывает от него порции, транспортирует их по направлению вращения транспортера и сбрасывает в бункер. Недостатком агрегата является снижение работоспособности рабочего органа в процессе работы, а в итоге снижение производительности агрегата. Причиной недостатка является залипание навозом и сено-соломенными материалами скребков и зубьев рабочего органа. Задачей полезной модели является создание агрегата, у которого устраняется залипание рабочего органа навозом и сено-соломенными материалами в процессе его работы. Технический результат, достигаемый предлагаемой полезной моделью, заключается в удалении механическим путем со скребков и зубчатых планок рабочего органа налипшего навоза и сеносоломистых материалов. Для этого у агрегата для уборки навоза, состоящего из навешенного на трактор бункера с установленными в нем с возможностью поворота на оси рабочим органом из тяговых цепей с захватывающими элементами в виде чередующихся между собой скребков и зубчатых планок, согласно полезной модели, в верхней части бункера размещено устройство очистки рабочего органа от навоза, выполненное в виде щеток, установленных на валу с возможностью вращения навстречу к направлению движе 2 ния рабочего органа, с приводом от вала отбора мощности трактора. Полезная модель поясняется чертежами, где на фиг. 1 изображен агрегат для уборки навоза при уборке, вид сбоку на фиг. 2 - то же, при выгрузке на фиг. 3 - рабочий орган и устройство для очистки рабочего органа, вид сверху. Агрегат включает присоединенный к навесной системе 1 трактора 2 бункер 3 с установленным в нем рабочим органом, привод которого осуществляется посредством цепной передачи 4 и реверсивного редуктора 5. Рабочий орган установлен с возможностью поворота на оси 6 и состоит из огибающих ведущие и ведомые звездочки 7 тяговых цепей 8 с захватывающими элементами, выполненными в виде чередующихся между собой скребков 9 и зубчатых планок 10. Рабочий орган смонтирован на раме 11, в нижней части которой на отдельных цепных контурах 12 закреплены боковые ножи 13. Устройство очистки выполнено в виде щеток 14, установленных на валу 15, привод которого осуществляется посредством ременной передачи 16 и редуктора 5. Устройство очистки смонтировано на верхней части бункера 3 напротив верхнего торца рабочего органа в положении загрузки навоза. Агрегат работает следующим образом. Трактор 2 задним ходом подъезжает вплотную к стене помещения. Включается вал отбора мощности и приводятся в действие рабочие органы агрегата. Плавно опуская бункер 3 с помощью навесной системы 1, одновременно устанавливают рабочий орган на слой навоза на заданную глубину резания. Затем включают агрегат. При этом боковые ножи 13 надрезают слой навоза по ширине захвата рабочего органа. Зубчатые планки 10 тяговых цепей 8 отделяют часть навоза от спрессованного монолита и подают в бункер 3. Одновременно мелкая часть навоза скребками 9 транспортируется в бункер. Налипшие в скребках 9 и зубчатых планках 10 сеносоломистые материалы и навоз снимаются в бункер посредством щеток 14. Для выгрузки навоза из бункера осуществляется обратное движение тяговых цепей с поворотом верхнего торца рабочего органа относительно оси 6 вовнутрь бункера. ФОРМУЛА ИЗОБРЕТЕНИЯ Агрегат для уборки навоза, состоящий из навешенного на трактор бункера с установленным в нем с возможностью поворота на оси рабочим органом из тяговых цепей с захватывающими элементами в виде чередующихся между собой скребков и зубчатых планок, отличающийся тем, что в верхней части бункера размещено устройство очистки рабочего органа от навоза, выполненное в виде щеток,установленных на валу с возможностью вращения навстречу к направлению движения рабочего органа, с приводом от вала отбора мощности трактора.
