Агрегат для погрузки и уборки навоза

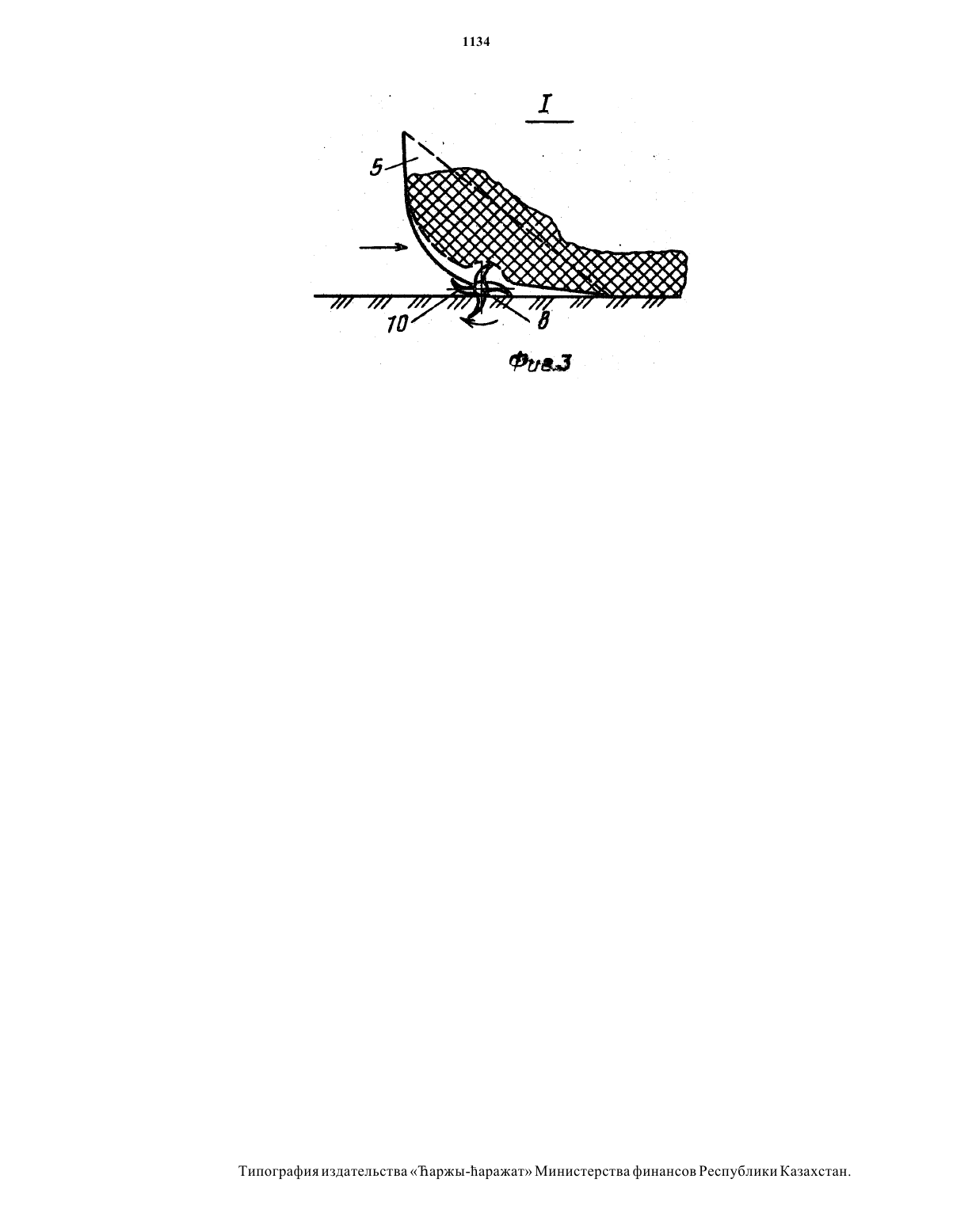

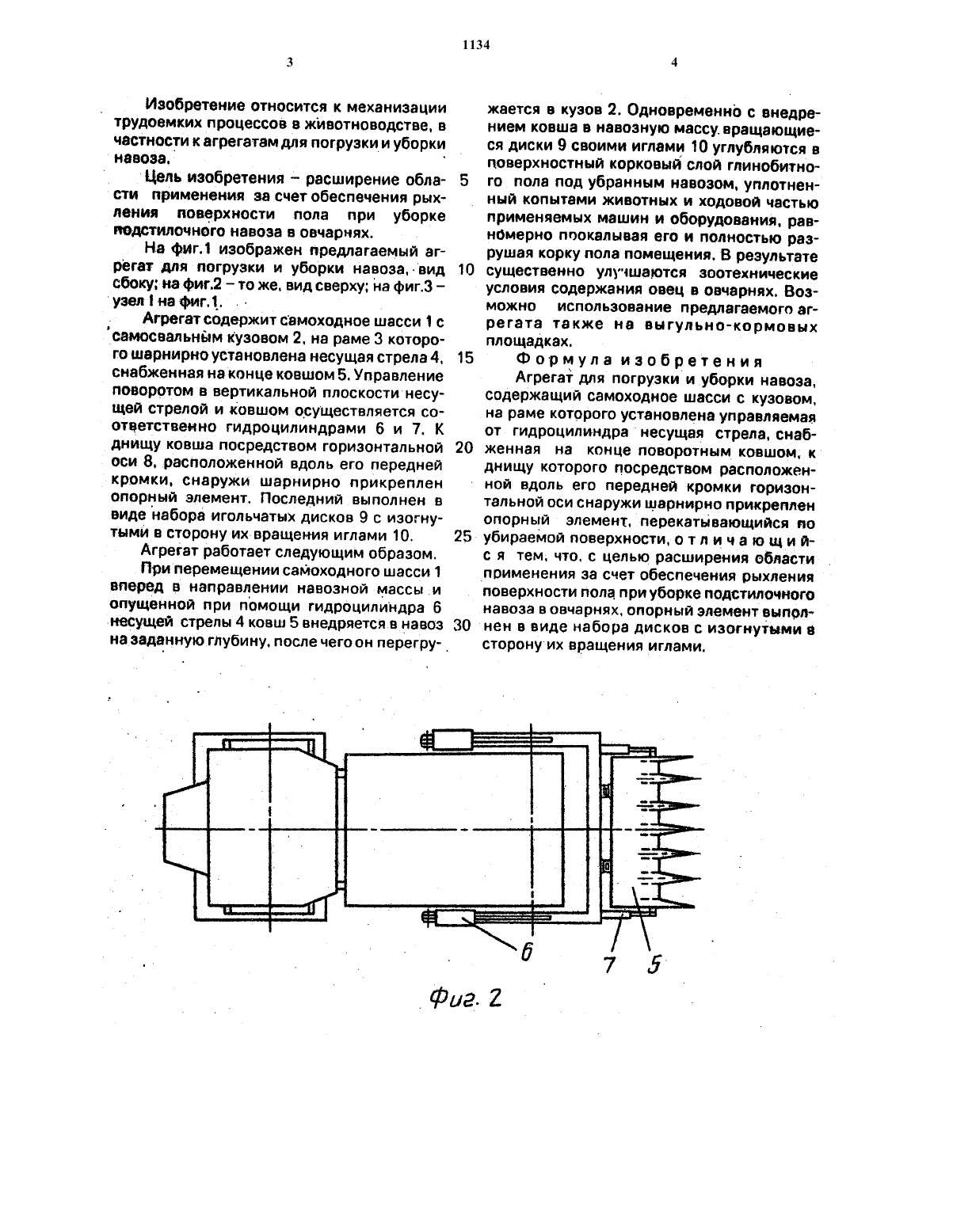

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР М 174871.кл. А 01 С 3/041982.Авторское свидетельство СССР М 1083983 кл. А 01 К 1/01, 198(54) АГРЕГАТ ДЛЯ ПОГРУЗКИ И УБОР КИ НАВОЗАобеспечивает расширение области применения. за. счет осуществления рыхления поверхности пола при уборке подстилочного навоза в овчарнях. Агрегат содержит смонтированный на раме 3 самоходного шасси 1 при помощинесущейстрелн 4 поворотныймассу наездом на нее самоходного шасси с последующей перегрузкой захваченных порций навоза в самосвальный кузов 2. Одновременно с внедрением ковша в навозную массу шарнирно прикрепленные снаружи к его днищу игольчатые диски 9. углубляясь в очищенную от навоза уплотненную корку поверхности пола. своими ига лами равномерно разрыхллют ее. 3 ил.частности к агрегатам для погрузки и уборкиЦель изобретения расширение области применения за счет обеспечения рыхления поверхности пола при уборке подстилочного навоза в овчарнях.На фит изображен предлагаемый агрегат для погрузки и уборки навоза.-вид сбоку на фиггг то же. вид сверху на фиг.3 узел на Фиг. 1. у Агрегат содержит самоходное шасси 1 с Ъамосвальнвгм кузовом 2. на раме 3 которого шарнирно установлена несущая стрела 4. снабженная наконце ковшом 5. Упра впение поворотом в вертикальной плоскостинесущей стрелой и ковшом осуществляется соответственно гидроцилиндрами 6 и 7. К днищу ковша посредством горизонтальной оси 8. расположенной вдоль его передней кромки. снаружи шарнирно прикреплен опорный элемент. Последний выполнен в виде набора игольчатых дисков 9 с изогнутыми в сторону их вращения иглами 10.Агрегат работает следующим образом.При перемещении самоходного шасси 1 вперед в направлении навозной массы и опущенной при помощи гидроцилиндра 6 несущей стрелы 4 ковш 5 внедряетсяв навоз на заданную глубину. после чего он перегру- ужается в кузов 2. Одновременно с внедрением ковша в навозную массу. вращающиеся диски 9 своими иглами 10 углубляются в поверхностный корковый слой глинобитного пола под убранным навозом. уплотненный копытами животных и ходовой частью применяемых машин и оборудования. равномерно прокалывая его и полностью разрушая корку пола помещения. В результате существенно улучшаются зоотехнические условия содержания овец в овчарнях. Возможно использование предлагаемого агрегата также на внгульно-кормоаых площадках.Агрегат для погрузки и уборки навоза. содержащий самоходное шасси с кузовом. на раме которого установлена управляемая от гидроцилиндра несущая стрела. снабженная на конце поворотным ковшом. кднищу которого посредством расположен 25ной вдоль его передней кромки горизонтальной оси снаружи шарнирно прикреплен опорный элемент. перекатьдвающийся по убираемой поверхности. о т л и ч а ю щ и йс я тем. что. с целью расширения областиповерхности пола при уборке подстилочного навоза в овчарнях, опорный элемент выполнен в виде набора дисков с изогнутыми в сторонуих вращения иглами.Типография издательства Тшржы-Наражат Министерства финансов Республики Казахстан.
