Устройство для осмотра животных

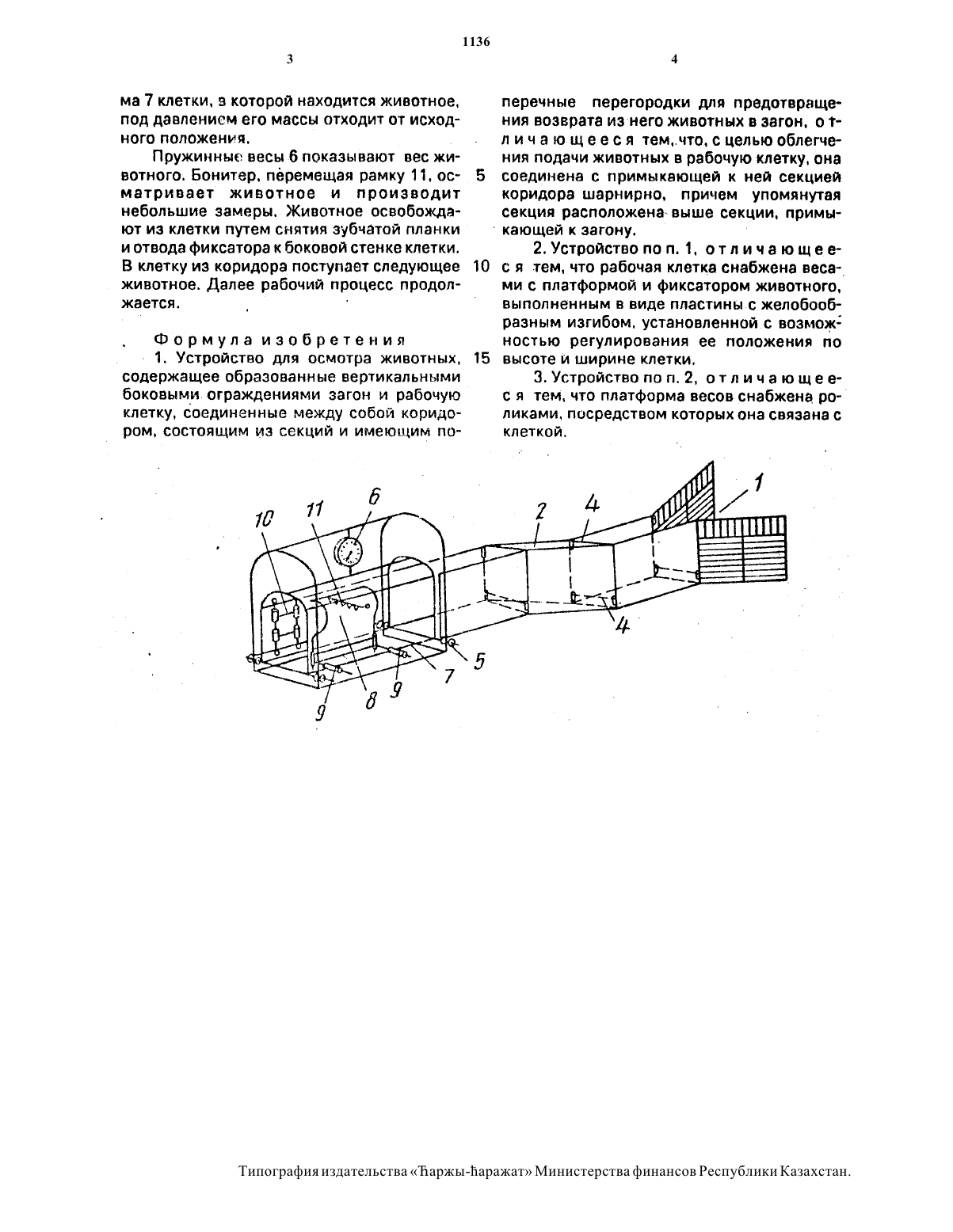

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР Мг 1611297. кл. А 01 ктз/оо. 1988.(54) устройство для ОСМОТРА животных(57) Изобретение относится к сельскому хозяйству. Цель изобретения облегчение подачи животных в рабочую клетку З. Устройство для осмотра животных содержит загон 1. коридор 2 для подачи овец в клетку З. В коридоре установлены щитки-отсекатели 4 дляпредотвращения ухода животных изкоридора 2 в загон 1. Рабочая клетка имеет .платформу 7, установленную на пружинных весах 6. Коридор 2 состоит из секций. Клетка 3 соединена шарнирно с примыкающей к ней секцией коридора 2. Для осмотра животных их по одному переводят из загона 1 по коридору 2 в клетку 3. в которой их осматривают специалисты. 2 з.п. ф-льа, 1 ил.Изобретение относится к сельскому хозяйству. в частности к устройствам для осмотра животных.цель изобретения облегчение подачи животных в рабочую клетку.На чертеже схематично изображено устройство для осмотра животных. .Устройство содержит загон 1. коридор для подачи овец 2. состоящий из сплошных щитов. шарнирно соединенных между собой и с рабочей клеткой 3. В верхней и нижней частях стоек боковых ограждений раскола расположены ограничители перемещения каждой овцы в виде П-образных планок, щитков-отсекателей 4. установленных перпендикулярно к продольной оси коридора. На несущей раме клетки посредством роликов 5 навешивается вертикально перемещаемая под действием пружинных весов 6 платформа 7 с дугообразным фиксатором 8. выполненным в виде пластины. закрепляемой зубчатой планкой9. Расположение фиксатора по высоте и ширине регулируют втулочно-ропиковым при способлением 10. Со стороны бонитера для упрощения процесса работы и повышения надежности фиксации животного установлена рамка 11. закрепленная на роликах с возможностью ее горизонтального перемещения. примыкающая к клетке 3 секция коридора 2 соединена с ней шарнирно. СУстройство работает следующим обра-зом. . Впущенные в загон 1 овцы заходят в коридор 2. перешагивают щитки-отсекатели 4. которые не дают животным двигаться назад. Фиксатор 8 максимально отводят. в этом положении закрепляется зубчатой планкой 9, В зависимости от вида и размера животного ширину фиксатора, высоту его расположения регулируют приспособлением 10. Затем путем горизонтального перемещения фиксатора животное прижимают к рамке 11 и фиксируют планкой 9. Платфор 9 Е 11(11)(Э)21(61)ма 7 клетки. в которой находится животное. под давлением его массы отходит от исходного положения.Пружинные весы 6 показывают вес животного. Бонитер. перемещая рамку 11, осматривает животное и производит небольшие замеры. Животное освобождают из клетки путем снятия зубчатой планки и отвода фиксатора к боковой стенке клетки. В клетку из коридора поступает следующее животное. Далее рабочий процесс продолжается.1. Устройство для осмотра животных,содержащее образованные вертикальными боковымиограждениями загон и рабочую клетку. соединенные между собой коридором. состоящим из секций и имеющим по Типография ИЗДЗТСЛЬСТВЗ. Ъаржы-Наражат МИНИСТСрСТВЗ. финансов Республики Казахстан.перечные перегородки для предотвращения возврата изнего животных в загон. о тл и ч а ю щ е е с я тем.что с целью облегчения подачи животных в рабочую клетку. она соединена с примыкающей к ней секцией коридора шарнирно. причем упомянутая секция расположена выше секции. примы- кающей к загону. т 2.Устройство по п. 1. отл и ча ющее с я тем. что рабочая клетка снабжена веса-уми с платформой и фиксатором животного. выполненным в виде пластины с желобообразным изгибом, установленной с возможностью регулирования ее положения по высоте и ширине клетки.3. Устройство по п. 2, отл и ча ющее с я тем, что платформа весов снабжена родликами, посредством которых она связана с клеткой.
