Устройство для обогрева молодняка животных

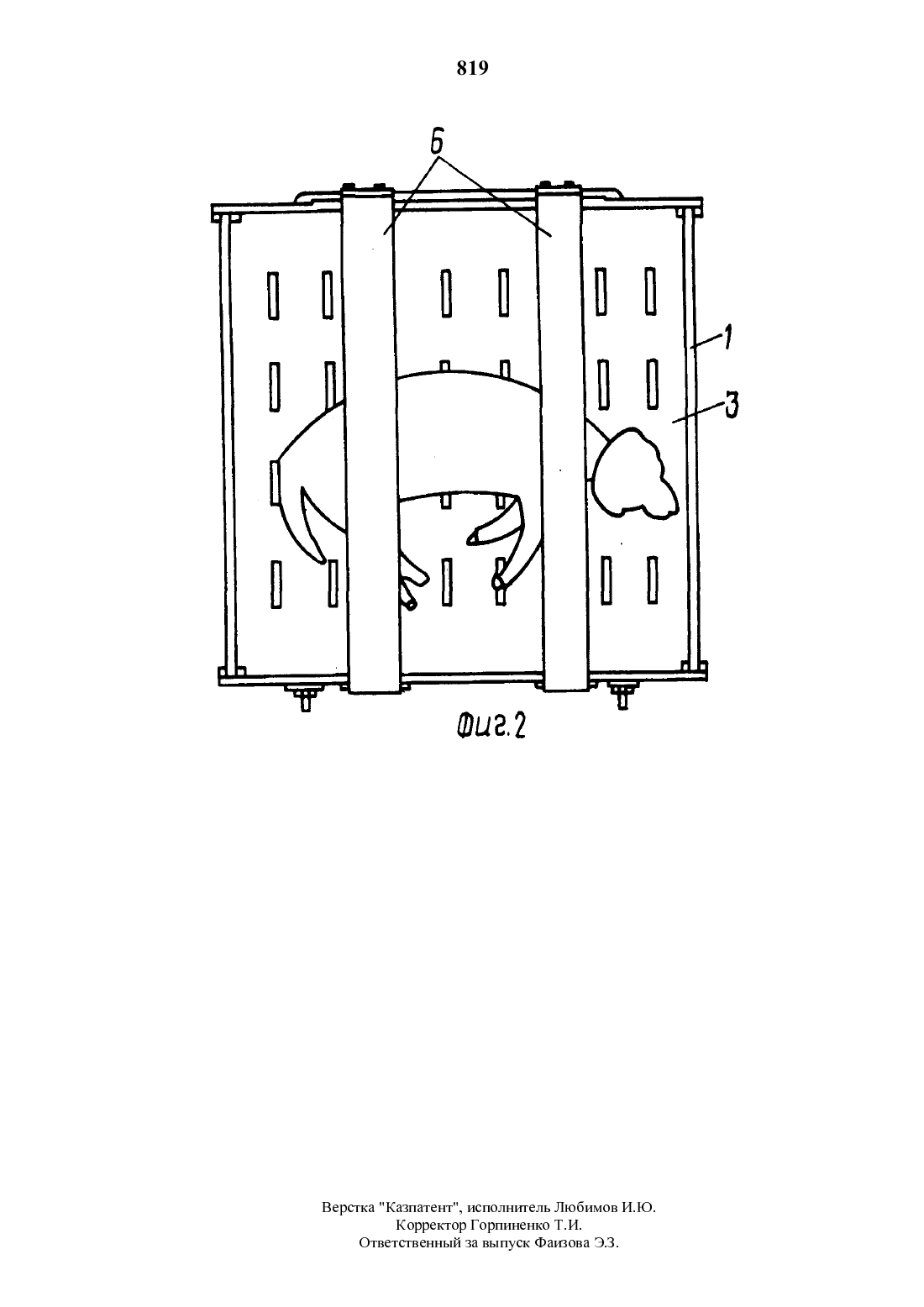

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) УСТРОЙСТВО ДЛЯ ОБОГРЕВА МОЛОДНЯКА ЖИВОТНЫХ(57) Изобретение относится к сельскому хозяйству. Цель изобретения - повышение эффективности процесса обогрева животных. Устройство содержит корпус 1, в нижней части которого установлены с зазором объемные перфорированные поддоны 2 и 3, нагреватель 4. Между нагревателем 4 и отверстиями 7 стенок корпуса расположен перфорированный экран, обеспечивающий направленный поток к животному подогретого воздуха и поступление к нагревателю свежего воздуха.Изобретение относится к сельскому хозяйству, в частности к устройствам для обогрева и обсушки новорожденных животных, является усовершенствованием устройства по а. с. Не 1214035.Цель изобретения - повышение эффективности процесса обогрева.Устройство содержит разборный корпус 1,внутри которого расположены два перфорированных поддона 2 и 3 (основной и дополнительный), нагреватель 4 с возможностью терморегулирования, перфорированный экран 5, ограничительные ремни 6. Корпус 1 выполнен с отверстиями 7 в нижней части для входа наружного воздуха и с возможностью его разборки и укладки в компактный пакет при хранении и транспортировке. Перфорированный поддон 2 установлен выше отверстий 7, расположенных в нижней части корпуса под экраном. Дополнительный перфорированный поддон 3 расположен выше основного поддона 2 с зазором, достаточным для равномерного нагрева от теплового потока, проходяшего через нижний поддон 2, отверстия перфорации которого расположены в шахматном порядке, по отношению к перфорации поддона 3. Нагревательный элемент 4 установлен под поддоном 2 или совместно с ним. Перфорированный экран 5 расположен между нагревательным элементом 4 и отверстиями 7. Ограничительные ремни 6 закреплены в верхней части корпуса 1 и установлены с возможностью удержания животного внутри корпуса и доступа к нему овцематки.Устройство работает следующим образом.Тепловой поток, исходяший от нагревательного элемента 4 и отраженный от экрана 5, проходит через перфорацию в поддоне 2 и создает равномерно нагретую воздушную подушку, по 819зволяюшую исключить резкие колебания температур при перегреве нагревательных элементов и находяшуюся между поддоном 2 и поддоном 3, на котором расположено новорожденное животное. Ремни 6, натянутые через верхний проем, не дают животному выпрыгнуть из корпуса, что дает возможность выполнить корпус 1 с достаточно мингпиальной высотой, для свободного доступа овцематки к ягненку и слизывания амниотической жидкости во время обсушивания.Тепловой поток, обогревая животное, поднгпиается вверх, затягивая новую порцию воздуха через отверстия 7 в нижней части корпуса 1, создавая постоянный конвекционный поток, обеспечиваюший необходтипиьте условия для обогрева и обсушки молодняка животных. В период хранения и транспортирования корпус 1 разбирается и вместе с поддонами 2 и 3, экраном 5 и нагревательным элементом 4 ремнями 6 укладывается в компактный пакет, что дает возможность в малом объеме хранить достаточное количество устройств для обогрева молодняка животных в действующих кошарах.1. Устройство для обогрева молодняка животных по а. с. Не 1214035, отличающееся тем,что, с целью повышения эффективности процесса обогрева, оно снабжено дополнительным поддоном, расположенным с зазором выше основного и имеюшим перфорацию, выполненную в шахматном порядке по отношению к перфорации основного поддона, причем корпус в верхней части имеет ограничительные ремни.2. Устройство по п. 1, отличающееся тем,что оно снабжено перфорированным экраном,установленньпи между нагревателем и отверстиями стенок корпуса.Верстка Ка 3 патент, исполнитель Любимов И.Ю. Корректор Горпиненко Т.И. Ответственный за выпуск Фаизова Э.3.
