Телескопическая стойка

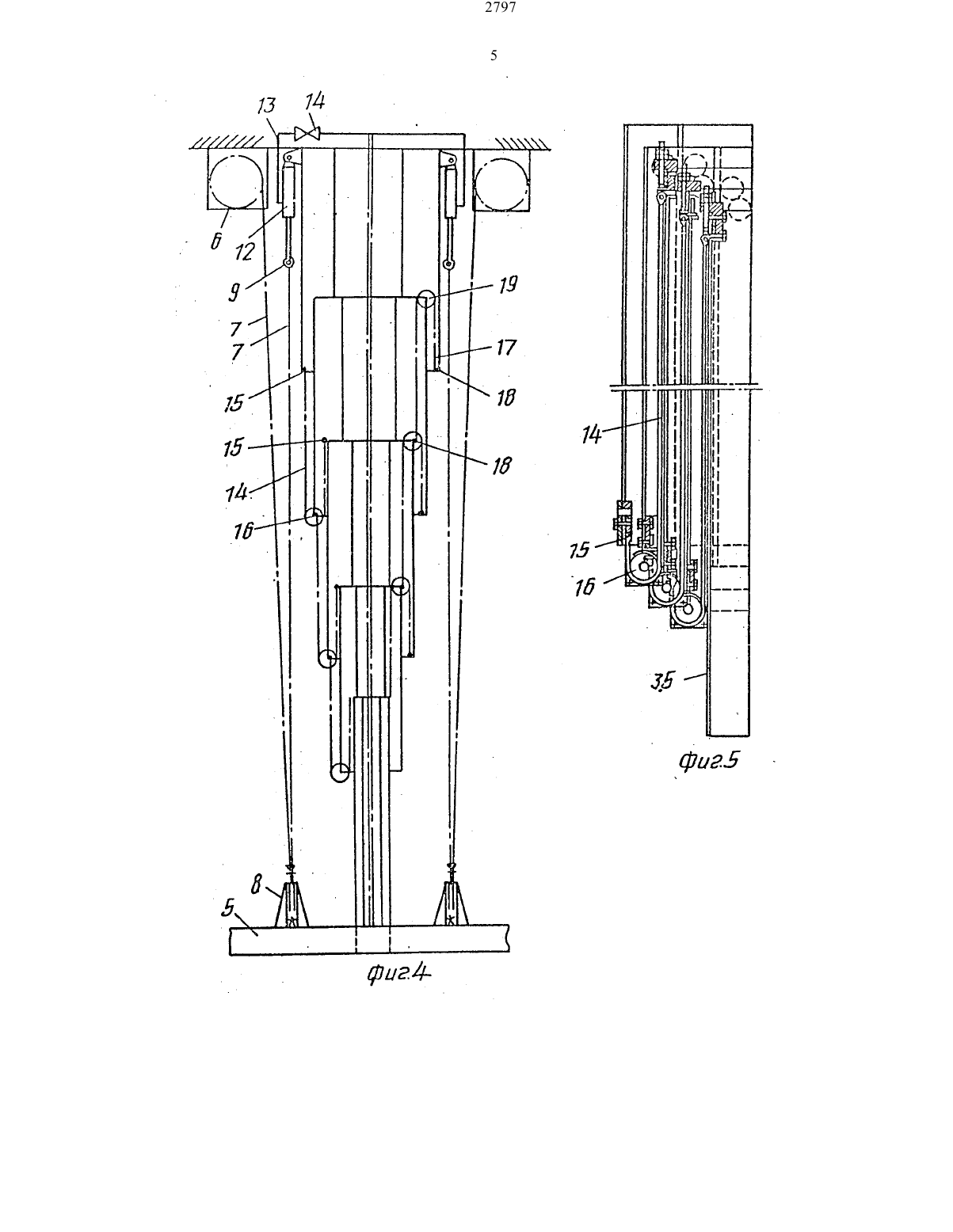

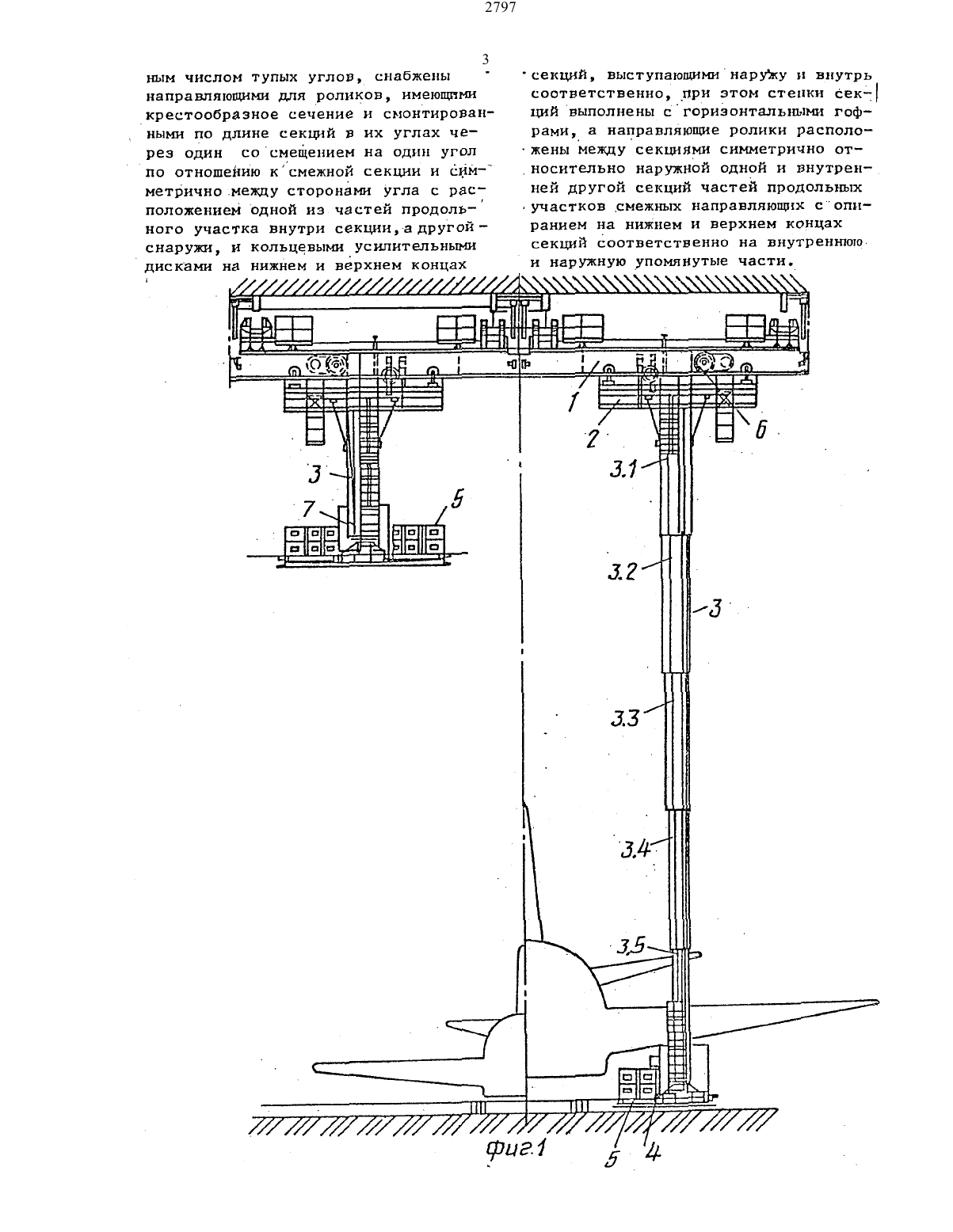

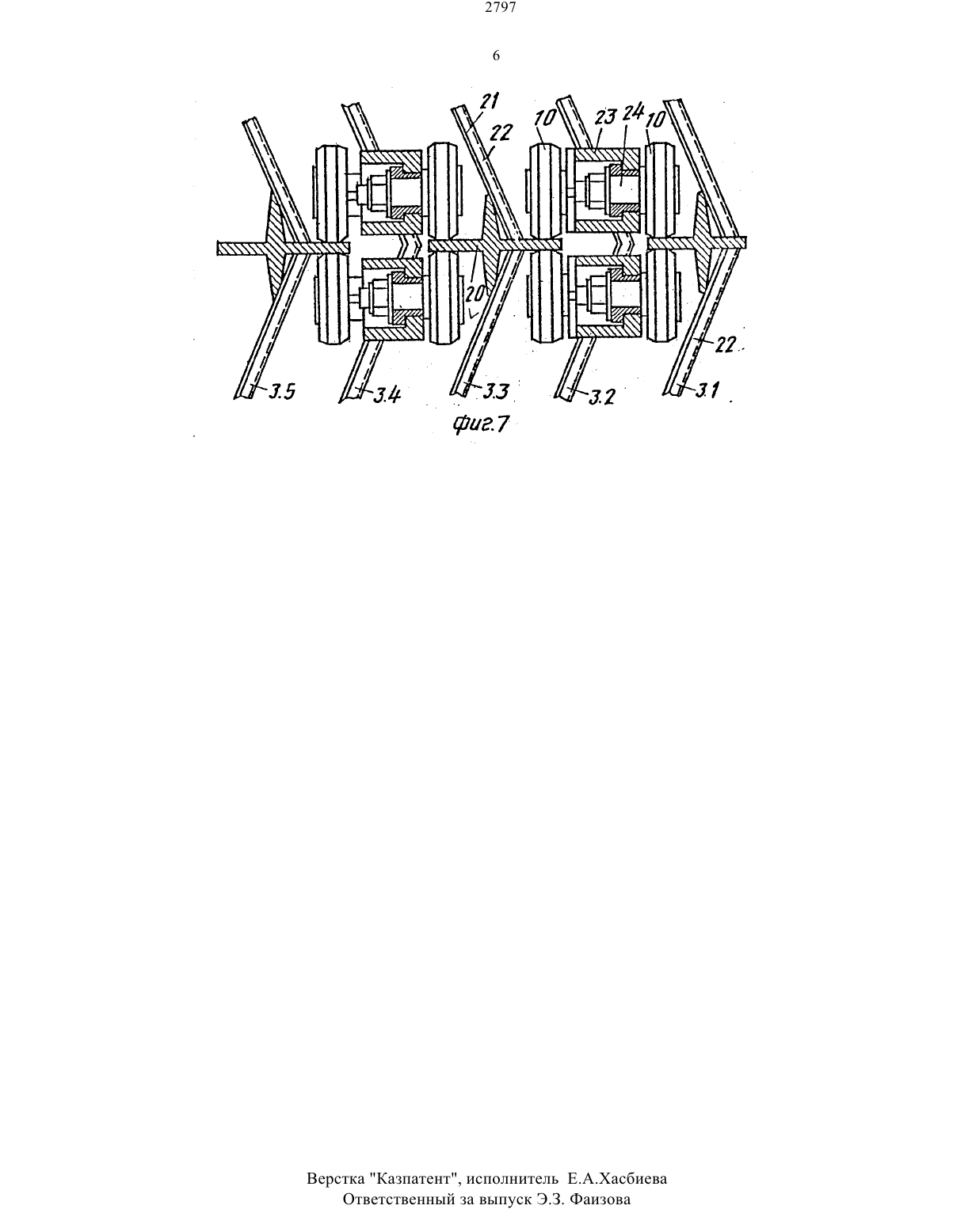

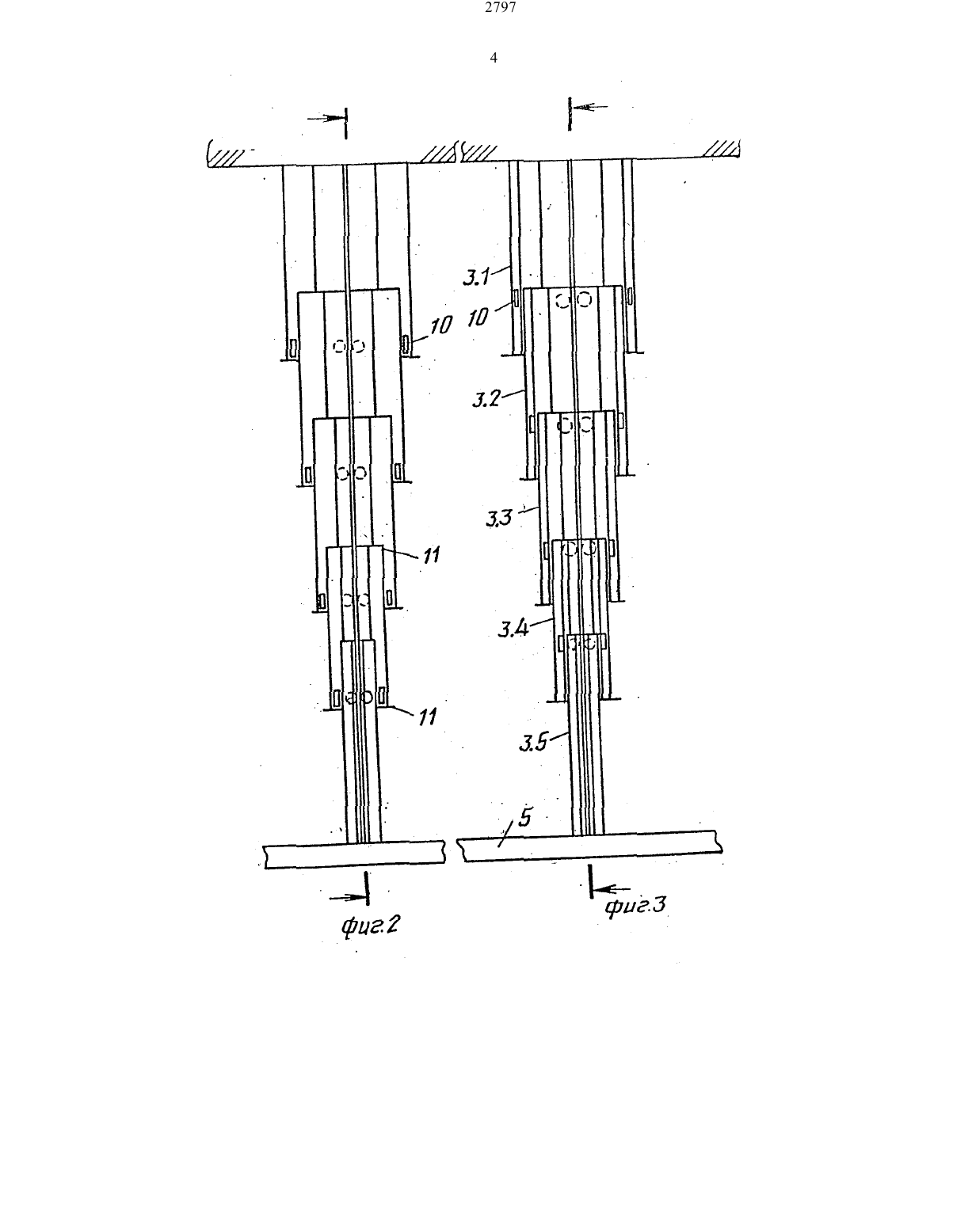

На фиг. 1 изображен кран с двумя телескопическими стойками, вид сбоку на фиг. 2 и 3 телескопическая стойка в зоне направляющих, продольный разрез на фиг. 4 то же, в зоне канатов на фиг. 5 то же, со сдвинутыми секциями, продольный разрез на фиг. 6 Ато же, поперечное сечение на фиг. 7 часть стойки на фиг. 6, увеличенный масштаб.На двух кранах 1 установлены с возможностью перемещения монорельсо вые тележки 2, снабженные телескопическими стойками З. Телескопическаястойка 3 состоит из неподвижно установленной верхней секции 31 и четы рехподвижных секций 3.2 - 3.5, причем на нижней секции 3.5 имеется поворотное устройство 4 для рабочей,платформы 5 со шкафами для запасных деталей и инструмента. Все секцииимеют длину около 8 м, каждая может подниматься И опускаться на 6 м. Для этого каждая тележка 2 снабжена двумя подъемными механизмами 6, канаты7 которых пропущены через блоки 8, укрепленные на секциях, и закрепленыв точках 9-(фиг) 4 и 5),На фиг, 2 и З показано расположе ние направляющих роликов 10 соответственно по наружным концам на верхнихнам на нижнихконцах секций 3.1 3.5, каждая из .которых для упрочне ния имеет кольцевые усилительные диски 11, выступающие в виде-фланцев На верхних концах внутрь, а на НИЖНИХ концах наружу.На фиг. 4 показано расположение подъемных механизмов 6 и прохождение канатов 7 через канатные блоки 8 кточкам 9 крепления. Эти точки предс ставляют собой штокигидродомКРаТВь 12, цилиндровые полости которых ТРУ бопроводом 1 З с клапаном 1 д соединеиы одна с другой. При натяжении од ного каната штоки других гидродом- кратов также вьщвигаются вниз благбда ря соединению трубопроводом обеих цилиндровых полостей между собой. При сдвигании телескопической стойки канаты 14, находящиеся между точками 15, тянут вверх расположенную между ним секцию посредством укрепленныхна ней каиатньш блоков 16. При раздвигании телескопической стойки ка наты 17, находящиеся между точками 18 крепления, тянут вниз канатные блоки 79 СеКЦПй за счет чего секции движутся одновременно н расстояние между направляющими является максимальным. На фиг. 5 показано расположение точек 15 крепления канатньш блоков 16 на секциях.На фиг. 6 показано поперечное сет чение сдвинутой телескопической стойт кн, представленной на фиг. 5, с направляющими 2 О для направляющих ро ликов 10, расположенными между отдельньши сегмеитнымн полосами 21.Сегментные полосы 21 верхней наружной секции 3.1 имеют ширину около 55 О мм, ширина полосы 21 нижней внутт ренней секции составляет около 250 мм Сегментные полосы толщиной около 3 мм для усиления имеют горид зонтальные гофры 22,На фиг. 6 видно, что направляющие 20 в одной и той же плоскости сечения расположены на каждом втором ребре со смещением одна относительно другой,а рядом с направляющими 20 сегментиые полосы 21 имеют простую отбортовку,причем в этой зоне приварены обоймы 23 для осей 24 направляющх роликов 10. Последние ( на фиг. 7 справа в плоскости сечения) находятся на верхнем конце секции 3.2 и прилегают к направляющей 20 на секции 3.1. Направляющие ролики 10,показанные ниже плоскости сечения, находятся на иижг. нем конце секции 3.2 и прилегают кшше ролики 10, установленные на секциях 3.4, имеют соответствующее расположение. Ф о-р м упл а н з о б р е т е н няТелескопическая стойка, закреп ленная на грузоподъемном устройстве,содержащая несколько вертикально подвижных относительно друг друга по средством привода секций нижняя из которыхсоединеиас платформой,несущих направляющие ролики На НХ нижнем конце с внутренней стороны,ана верхнем с наружной, и блоки,огибаемые канатом, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности секции, стойки вы полнены многоугольного сечения с четНЫМ ЧИСЛОМ ТУПЫХ УГЛОВ, снабжены НЗПрЗВЛЯЮЩИМН ДЛЯ РОЛИКОВ, ИМЕЛОЩЪЧЬПИкрестообразное сечение н смонтирован ными по длине секций в их углах че рез один сосмещеннен на один уголпо отношению ксмежной секции и снмметрично.между сторонаи угла с расположением одной из частей продоль ного участка внутри секции,-а другой снаружи, и кольцевыми усилительнымдисками на нижнем и верхнем концахСООТВЕТСТВЕННО, ДРН ЭТОМ стенки секций выполнены с горизонтальными гоф рамид а нанравляюще ролики располо-жены между секциями симметрично от носительно наружной одной и внутрен ней другой секций частей продольных-участков смежных направляющих с опираннем на нижнем и верхнем концах секций соответственно на внутреннюю.
