Бункер-перегружатель

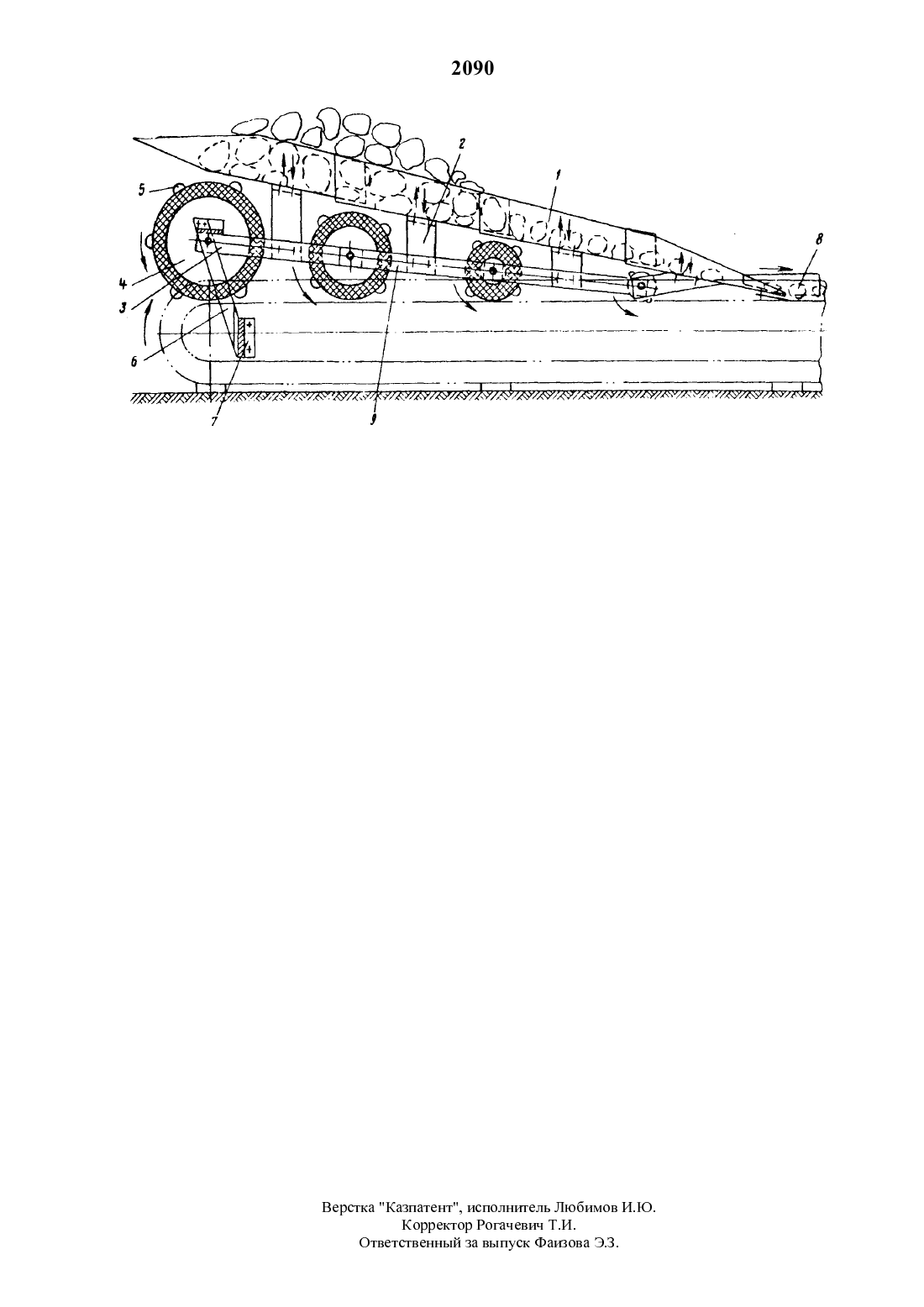

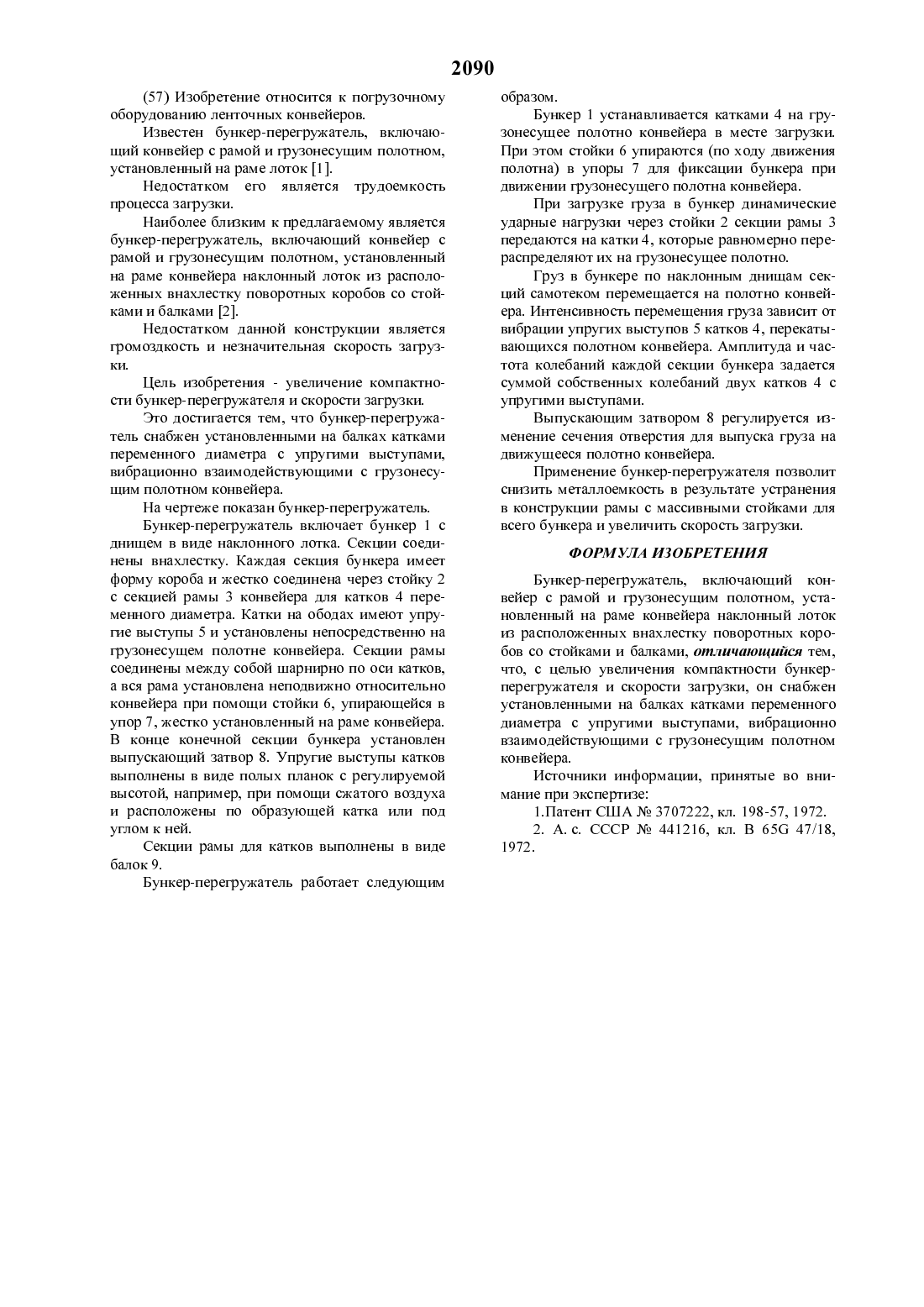

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(24) 30.11.1993 (73) Казахский национальный технический уни(60) 04.07.1977, Не 642245(П) верситет(57) Изобретение относится к погрузочному оборудованию ленточных конвейеров.Известен бункер-перегружатель, включающий конвейер с рамой и грузонесущим полотном,установленный на раме лоток 1.Недостатком его является трудоемкость процесса загрузки.Наиболее близким к предлагаемому является бункер-перегружатель, включающий конвейер с рамой и грузонесущим полотном, установленный на раме конвейера наклонный лоток из расположенных внахлестку поворотных коробов со стойками и балками 2.Недостатком данной конструкции является громоздкость и незначительная скорость загрузки.Это достигается тем, что бункер-перегружатель снабжен установленными на балках катками переменного диаметра с упругими выступами,вибрационно взаимодействующими с грузонесущим полотном конвейера.На чертеже показан бункер-перегружатель.Бункер-перегружатель включает бункер 1 с днищем в виде наклонного лотка. Секции соединены внахлестку. Каждая секция бункера имеет форму короба и жестко соединена через стойку 2 с секцией рамы 3 конвейера для катков 4 переменного диаметра. Катки на ободах имеют упругие выступы 5 и установлены непосредственно на грузонесущем полотне конвейера. Секции рамы соединены между собой щарнирно по оси катков,а вся рама установлена неподвижно относительно конвейера при помощи стойки 6, упирающейся в упор 7, жестко установленный на раме конвейера. В конце конечной секции бункера установлен выпускающий затвор 8. Упругие выступы катков выполнены в виде полых планок с регулируемой высотой, например, при помощи сжатого воздуха и расположены по образующей катка или под углом к ней.Секции рамы для катков выполнены в виде балок 9.Бункер 1 устанавливается катками 4 на грузонесущее полотно конвейера в месте загрузки. При этом стойки 6 упираются (по ходу движения полотна) в упоры 7 для фиксации бункера при движении грузонесущего полотна конвейера.При загрузке груза в бункер динамические ударные нагрузки через стойки 2 секции рамы 3 передаются на катки 4, которые равномерно перераспределяют их на грузонесущее полотно.Груз в бункере по наклонным днищам секций самотеком перемещается на полотно конвейера. Интенсивность перемещения груза зависит от вибрации упругих выступов 5 катков 4, перекатывающихся полотном конвейера. Амплитуда и частота колебаний каждой секции бункера задается суммой собственных колебаний двух катков 4 с упругими выступами.Выпускающим затвором 8 регулируется изменение сечения отверстия для выпуска груза на движущееся полотно конвейера.Применение бункер-перегружателя позволит снизить металлоемкость в результате устранения в конструкции рамы с массивными стойками для всего бункера и увеличить скорость загрузки.Бункер-перегружатель, включающий конвейер с рамой и грузонесущим полотном, установленный на раме конвейера наклонный лоток из расположенных внахлестку поворотных коробов со стойками и балками, отличающийся тем,что, с целью увеличения компактности бункерперегружателя и скорости загрузки, он снабжен установленными на балках катками переменного диаметра с упругими выступами, вибрационно взаимодействующими с грузонесущим полотном конвейера.Источники информации, принятые во внимание при экспертизеКорректор Рогачевич Т.И. Ответственный за выпуск Фаизова Э.3.
