Береговая волновая энергетическая установка

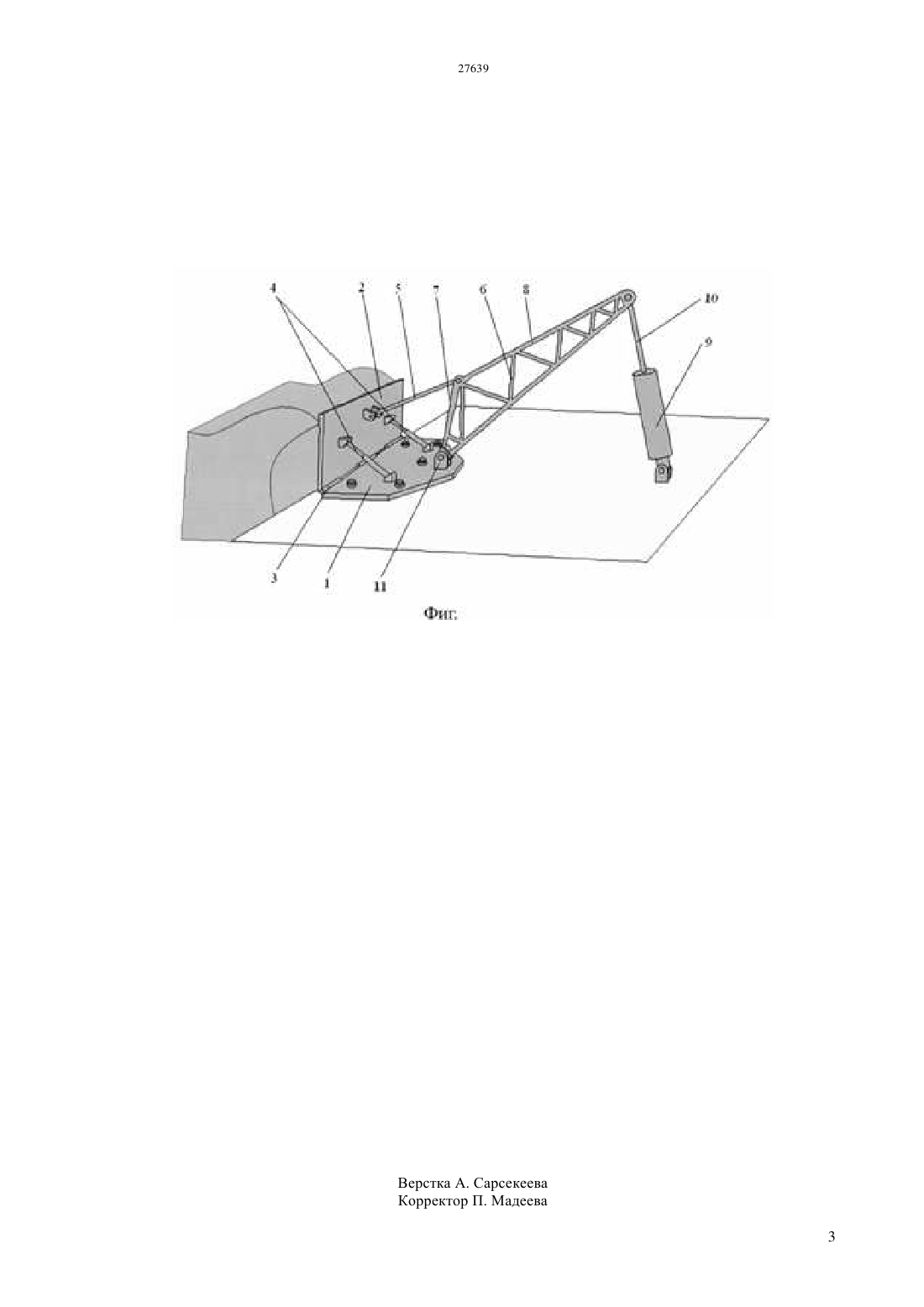

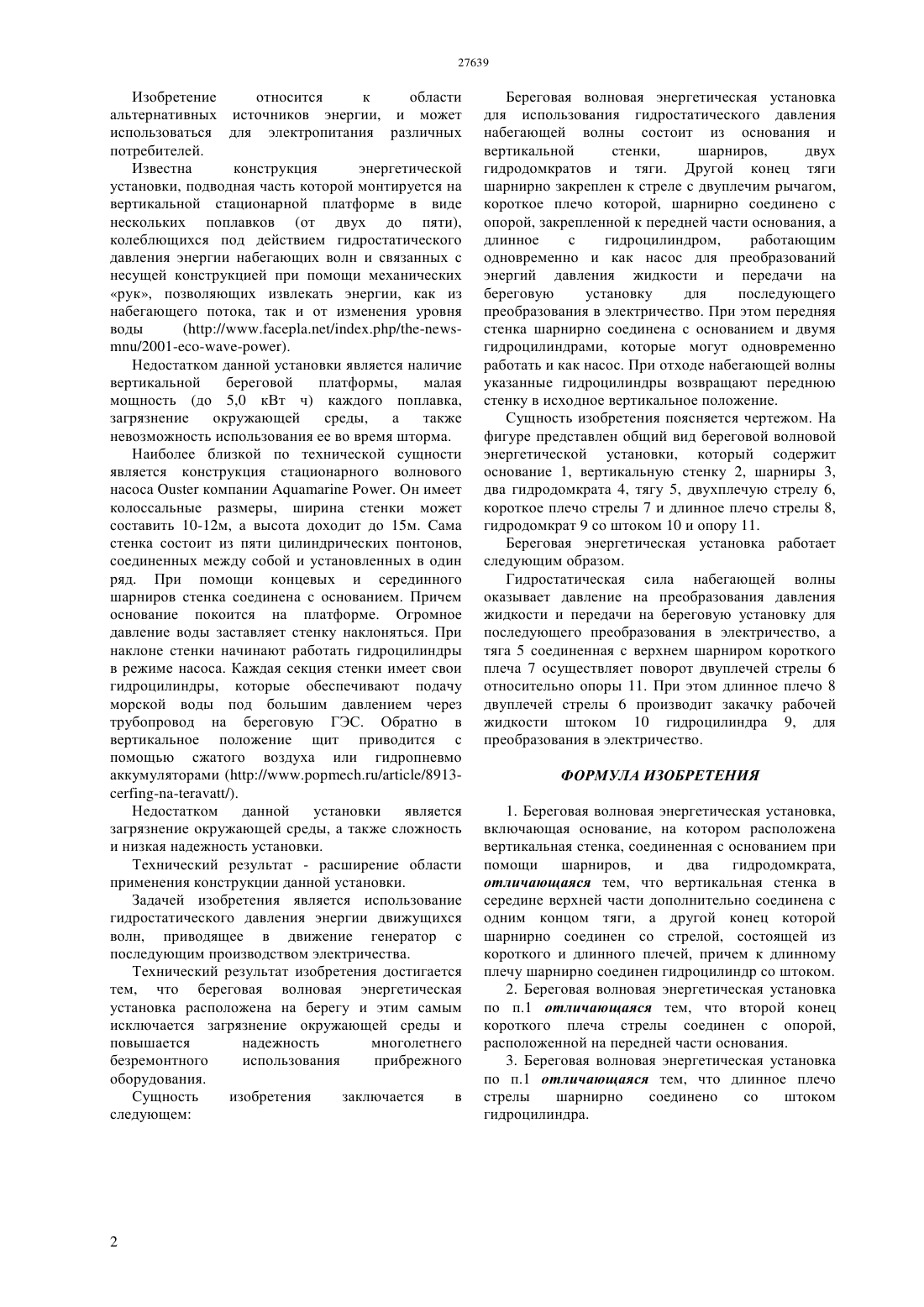

(51) 02 9/00 (2013.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ вертикальная стенка, соединенная с основанием при помощи шарниров и два гидродомкрата, при этом вертикальная стенка в середине верхней части дополнительно соединена с одним концом тяги, а другой конец который шарнирно соединен со стрелой, состоящей из короткого и длинного плечей,причем к длинному плечу шарнирно соединен гидроцилиндр со штоком, но второй конец короткого плеча стрелы соединн с опорой,расположенной на передней части основания, а длинное плечо стрелы шарнирно соединено со штоком гидроцилиндра. Технический результат изобретения достигается тем, что все оборудования расположены на берегу и этим самым исключается загрязнение окружающей среду и повышается надежность многолетнего безремонтного использования прибрежного оборудования.(72) Жетесов Сантай Сулейменович Жетесова Гульнара Сантаевна(54) БЕРЕГОВАЯ ВОЛНОВАЯ ЭНЕРГЕТИЧЕСКАЯ УСТАНОВКА(57) Изобретение относится к области альтернативных источников энергии, и может использоваться для электропитания различных потребителей. Задачей изобретения является использование гидростатического давления энергии движущихся волн, приводящее в движение генератор с последующим производством электричества. Береговая волновая энергетическая установка,включающая основание, на котором расположена Изобретение относится к области альтернативных источников энергии, и может использоваться для электропитания различных потребителей. Известна конструкция энергетической установки, подводная часть которой монтируется на вертикальной стационарной платформе в виде нескольких поплавков (от двух до пяти),колеблющихся под действием гидростатического давления энергии набегающих волн и связанных с несущей конструкцией при помощи механических рук, позволяющих извлекать энергии, как из набегающего потока, так и от изменения уровня воды(///./-/2001). Недостатком данной установки является наличие вертикальной береговой платформы,малая мощность (до 5,0 кВт ч) каждого поплавка,загрязнение окружающей среды,а также невозможность использования ее во время шторма. Наиболее близкой по технической сущности является конструкция стационарного волнового насосакомпании. Он имеет колоссальные размеры, ширина стенки может составить 10-12 м, а высота доходит до 15 м. Сама стенка состоит из пяти цилиндрических понтонов,соединенных между собой и установленных в один ряд. При помощи концевых и серединного шарниров стенка соединена с основанием. Причем основание покоится на платформе. Огромное давление воды заставляет стенку наклоняться. При наклоне стенки начинают работать гидроцилиндры в режиме насоса. Каждая секция стенки имеет свои гидроцилиндры, которые обеспечивают подачу морской воды под большим давлением через трубопровод на береговую ГЭС. Обратно в вертикальное положение щит приводится с помощью сжатого воздуха или гидропневмо аккумуляторами (////8913/). Недостатком данной установки является загрязнение окружающей среды, а также сложность и низкая надежность установки. Технический результат - расширение области применения конструкции данной установки. Задачей изобретения является использование гидростатического давления энергии движущихся волн, приводящее в движение генератор с последующим производством электричества. Технический результат изобретения достигается тем, что береговая волновая энергетическая установка расположена на берегу и этим самым исключается загрязнение окружающей среды и повышается надежность многолетнего безремонтного использования прибрежного оборудования. Сущность изобретения заключается в следующем Береговая волновая энергетическая установка для использования гидростатического давления набегающей волны состоит из основания и вертикальной стенки,шарниров,двух гидродомкратов и тяги. Другой конец тяги шарнирно закреплен к стреле с двуплечим рычагом,короткое плечо которой, шарнирно соединено с опорой, закрепленной к передней части основания, а длинное с гидроцилиндром,работающим одновременно и как насос для преобразований энергий давления жидкости и передачи на береговую установку для последующего преобразования в электричество. При этом передняя стенка шарнирно соединена с основанием и двумя гидроцилиндрами, которые могут одновременно работать и как насос. При отходе набегающей волны указанные гидроцилиндры возвращают переднюю стенку в исходное вертикальное положение. Сущность изобретения поясняется чертежом. На фигуре представлен общий вид береговой волновой энергетической установки, который содержит основание 1, вертикальную стенку 2, шарниры 3,два гидродомкрата 4, тягу 5, двухплечую стрелу 6,короткое плечо стрелы 7 и длинное плечо стрелы 8,гидродомкрат 9 со штоком 10 и опору 11. Береговая энергетическая установка работает следующим образом. Гидростатическая сила набегающей волны оказывает давление на преобразования давления жидкости и передачи на береговую установку для последующего преобразования в электричество, а тяга 5 соединенная с верхнем шарниром короткого плеча 7 осуществляет поворот двуплечей стрелы 6 относительно опоры 11. При этом длинное плечо 8 двуплечей стрелы 6 производит закачку рабочей жидкости штоком 10 гидроцилиндра 9, для преобразования в электричество. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Береговая волновая энергетическая установка,включающая основание, на котором расположена вертикальная стенка, соединенная с основанием при помощи шарниров,и два гидродомкрата,отличающаяся тем, что вертикальная стенка в середине верхней части дополнительно соединена с одним концом тяги, а другой конец которой шарнирно соединен со стрелой, состоящей из короткого и длинного плечей, причем к длинному плечу шарнирно соединен гидроцилиндр со штоком. 2. Береговая волновая энергетическая установка по п.1 отличающаяся тем, что второй конец короткого плеча стрелы соединен с опорой,расположенной на передней части основания. 3. Береговая волновая энергетическая установка по п.1 отличающаяся тем, что длинное плечо стрелы шарнирно соединено со штоком гидроцилиндра.
