Гидроэлектростанция Жетесова

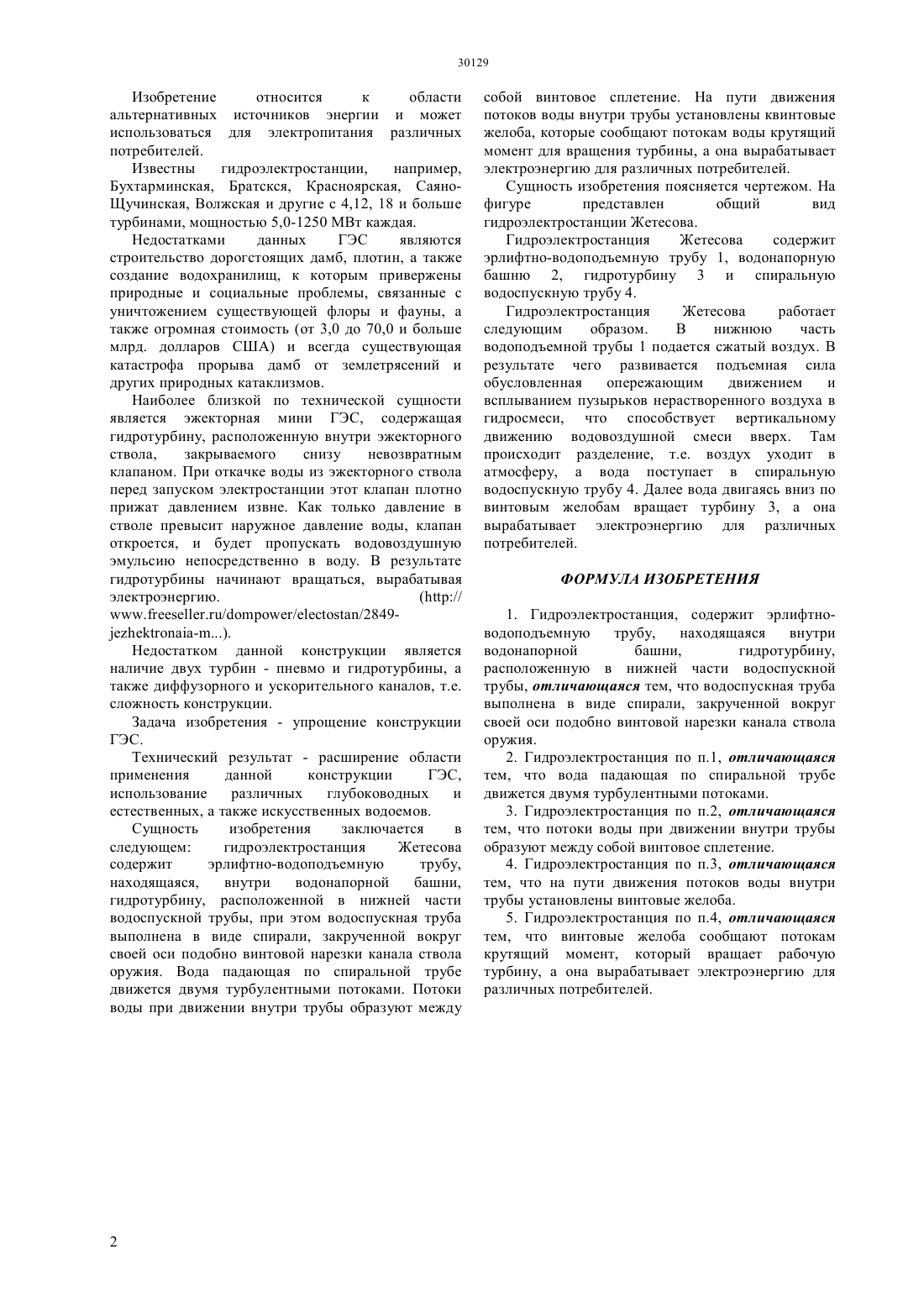

(51) 02 9/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ внутри водонапорной башни, гидротурбину,расположенной в нижней части водоспускной трубы, при этом водоспускная труба выполнена в виде спирали, закрученной вокруг своей оси подобно винтовой нарезки канала ствола оружия. Вода падающая по спиральной трубе движется вниз двумя турбулентными потоками, при этом потоки воды при движении внутри трубы образуют между собой винтовое сплетение. На пути движения потоков воды внутри трубы установлены винтовые желоба. Винтовые желоба сообщают потокам воды движущихся по трубе крутящий момент, который вращает рабочую турбину, например турбину Каплана, а она вырабатывает электроэнергию для различных потребителей.(72) Жетесов Сантай Сулейменович Жетесова Гульнар Сантаевна(57) Изобретение относится к области альтернативных источников энергии и может использоваться для электропитания различных потребителей. Задача изобретения - упрощение конструкции ГЭС. Гидроэлектростанция Жетесова содержит эрлифтно-водоподъемную трубу,находящаяся Изобретение относится к области альтернативных источников энергии и может использоваться для электропитания различных потребителей. Известны гидроэлектростанции,например,Бухтарминская, Братскся, Красноярская, СаяноЩучинская, Волжская и другие с 4,12, 18 и больше турбинами, мощностью 5,0-1250 МВт каждая. Недостатками данных ГЭС являются строительство дорогстоящих дамб, плотин, а также создание водохранилищ, к которым привержены природные и социальные проблемы, связанные с уничтожением существующей флоры и фауны, а также огромная стоимость (от 3,0 до 70,0 и больше млрд. долларов США) и всегда существующая катастрофа прорыва дамб от землетрясений и других природных катаклизмов. Наиболее близкой по технической сущности является эжекторная мини ГЭС, содержащая гидротурбину, расположенную внутри эжекторного ствола,закрываемого снизу невозвратным клапаном. При откачке воды из эжекторного ствола перед запуском электростанции этот клапан плотно прижат давлением извне. Как только давление в стволе превысит наружное давление воды, клапан откроется, и будет пропускать водовоздушную эмульсию непосредственно в воду. В результате гидротурбины начинают вращаться, вырабатывая электроэнергию.///2849-). Недостатком данной конструкции является наличие двух турбин - пневмо и гидротурбины, а также диффузорного и ускорительного каналов, т.е. сложность конструкции. Задача изобретения - упрощение конструкции ГЭС. Технический результат - расширение области применения данной конструкции ГЭС,использование различных глубоководных и естественных, а также искусственных водоемов. Сущность изобретения заключается в следующем гидроэлектростанция Жетесова содержит эрлифтно-водоподъемную трубу,находящаяся,внутри водонапорной башни,гидротурбину, расположенной в нижней части водоспускной трубы, при этом водоспускная труба выполнена в виде спирали, закрученной вокруг своей оси подобно винтовой нарезки канала ствола оружия. Вода падающая по спиральной трубе движется двумя турбулентными потоками. Потоки воды при движении внутри трубы образуют между собой винтовое сплетение. На пути движения потоков воды внутри трубы установлены квинтовые желоба, которые сообщают потокам воды крутящий момент для вращения турбины, а она вырабатывает электроэнергию для различных потребителей. Сущность изобретения поясняется чертежом. На фигуре представлен общий вид гидроэлектростанции Жетесова. Гидроэлектростанция Жетесова содержит эрлифтно-водоподъемную трубу 1, водонапорную башню 2, гидротурбину 3 и спиральную водоспускную трубу 4. Гидроэлектростанция Жетесова работает следующим образом. В нижнюю часть водоподъемной трубы 1 подается сжатый воздух. В результате чего развивается подъемная сила обусловленная опережающим движением и всплыванием пузырьков нерастворенного воздуха в гидросмеси, что способствует вертикальному движению водовоздушной смеси вверх. Там происходит разделение, т.е. воздух уходит в атмосферу, а вода поступает в спиральную водоспускную трубу 4. Далее вода двигаясь вниз по винтовым желобам вращает турбину 3, а она вырабатывает электроэнергию для различных потребителей. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Гидроэлектростанция, содержит эрлифтноводоподъемную трубу,находящаяся внутри водонапорной башни,гидротурбину,расположенную в нижней части водоспускной трубы, отличающаяся тем, что водоспускная труба выполнена в виде спирали, закрученной вокруг своей оси подобно винтовой нарезки канала ствола оружия. 2. Гидроэлектростанция по п.1, отличающаяся тем, что вода падающая по спиральной трубе движется двумя турбулентными потоками. 3. Гидроэлектростанция по п.2, отличающаяся тем, что потоки воды при движении внутри трубы образуют между собой винтовое сплетение. 4. Гидроэлектростанция по п.3, отличающаяся тем, что на пути движения потоков воды внутри трубы установлены винтовые желоба. 5. Гидроэлектростанция по п.4, отличающаяся тем, что винтовые желоба сообщают потокам крутящий момент, который вращает рабочую турбину, а она вырабатывает электроэнергию для различных потребителей.
