Равнинная деривационная гидроэлектростанция

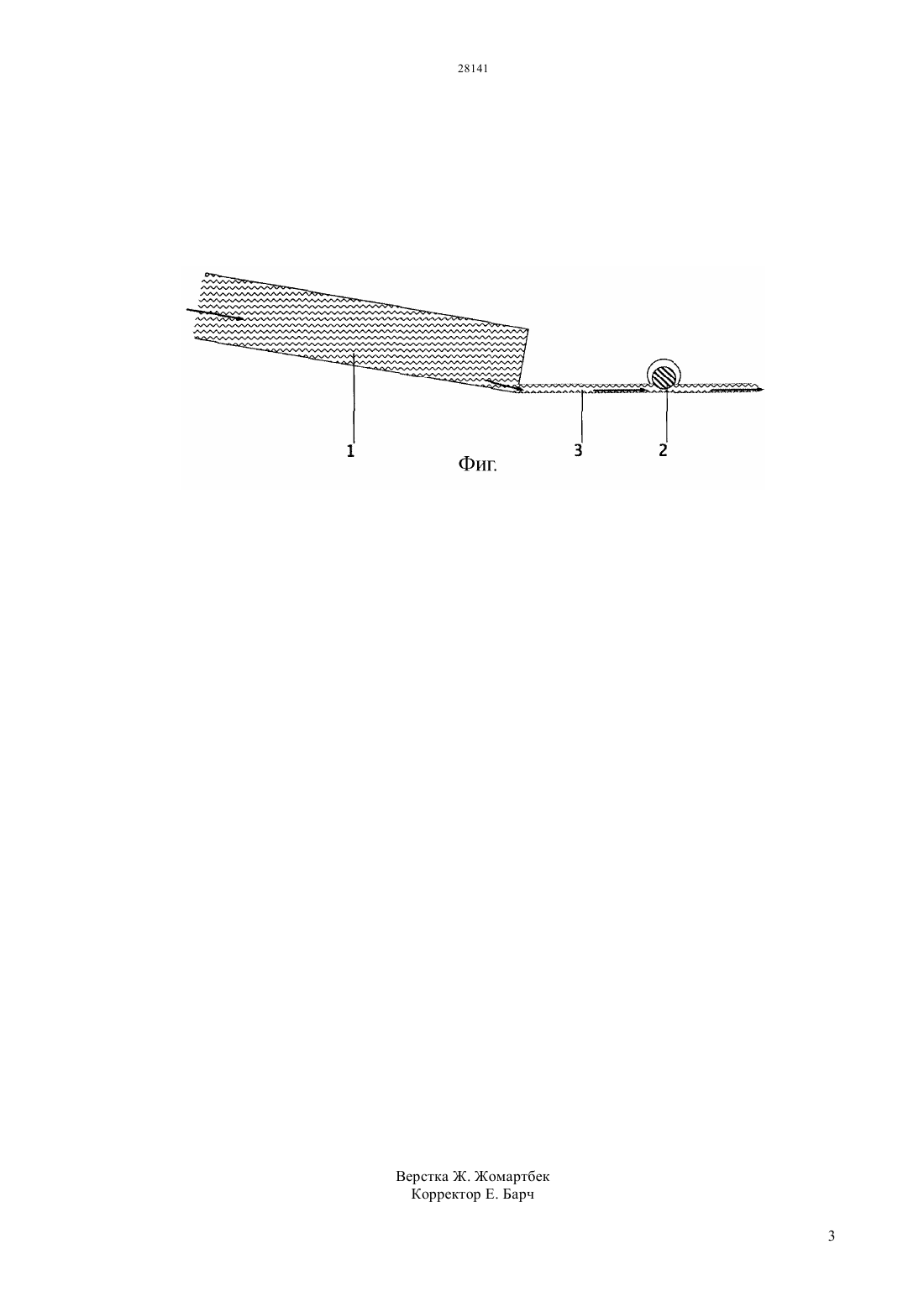

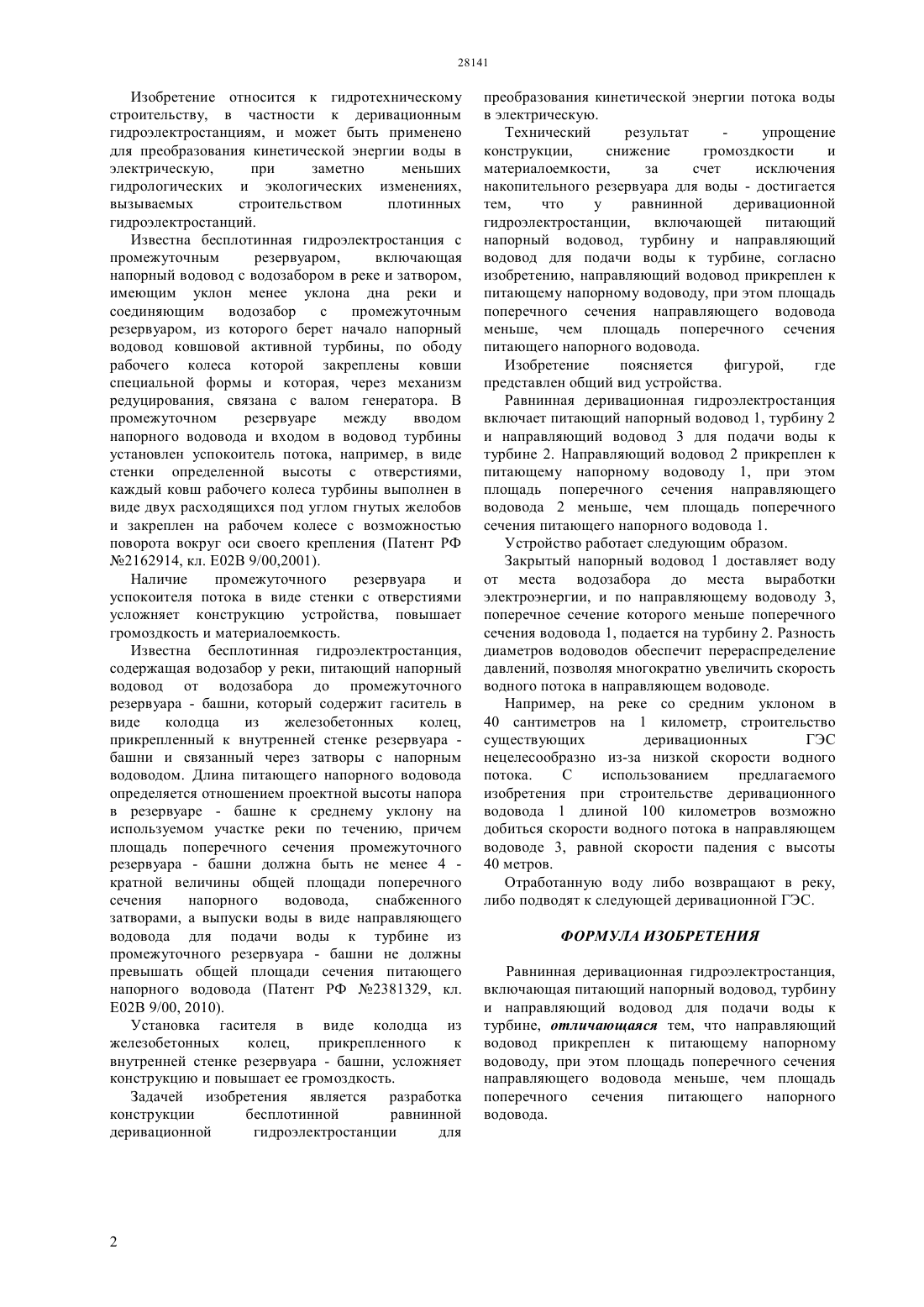

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ вызываемых строительством плотинных гидроэлектростанций. Технический результат упрощение конструкции,снижение громоздкости и материалоемкости за счет исключения накопительного резервуара для воды - достигается тем,что у равнинной деривационной гидроэлектростанции,включающей питающий напорный водовод, турбину и направляющий водовод для подачи воды к турбине, согласно изобретению, направляющий водовод прикреплен к питающему напорному водоводу, при этом площадь поперечного сечения направляющего водовода меньше, чем площадь поперечного сечения питающего напорного водовода.(72) Цай Артур Анатольевич Цай Игорь Артурович(73) Цай Галина Никитична Цай Игорь Артурович(57) Изобретение относится к гидротехническому строительству, в частности к деривационным гидроэлектростанциям, и может быть применено для преобразования кинетической энергии воды в электрическую,при заметно меньших гидрологических и экологических изменениях, 28141 Изобретение относится к гидротехническому строительству, в частности к деривационным гидроэлектростанциям, и может быть применено для преобразования кинетической энергии воды в электрическую,при заметно меньших гидрологических и экологических изменениях,вызываемых строительством плотинных гидроэлектростанций. Известна бесплотинная гидроэлектростанция с промежуточным резервуаром,включающая напорный водовод с водозабором в реке и затвором,имеющим уклон менее уклона дна реки и соединяющим водозабор с промежуточным резервуаром, из которого берет начало напорный водовод ковшовой активной турбины, по ободу рабочего колеса которой закреплены ковши специальной формы и которая, через механизм редуцирования, связана с валом генератора. В промежуточном резервуаре между вводом напорного водовода и входом в водовод турбины установлен успокоитель потока, например, в виде стенки определенной высоты с отверстиями,каждый ковш рабочего колеса турбины выполнен в виде двух расходящихся под углом гнутых желобов и закреплен на рабочем колесе с возможностью поворота вокруг оси своего крепления (Патент РФ 2162914, кл. Е 02 В 9/00,2001). Наличие промежуточного резервуара и успокоителя потока в виде стенки с отверстиями усложняет конструкцию устройства, повышает громоздкость и материалоемкость. Известна бесплотинная гидроэлектростанция,содержащая водозабор у реки, питающий напорный водовод от водозабора до промежуточного резервуара - башни, который содержит гаситель в виде колодца из железобетонных колец,прикрепленный к внутренней стенке резервуара башни и связанный через затворы с напорным водоводом. Длина питающего напорного водовода определяется отношением проектной высоты напора в резервуаре - башне к среднему уклону на используемом участке реки по течению, причем площадь поперечного сечения промежуточного резервуара - башни должна быть не менее 4 кратной величины общей площади поперечного сечения напорного водовода,снабженного затворами, а выпуски воды в виде направляющего водовода для подачи воды к турбине из промежуточного резервуара - башни не должны превышать общей площади сечения питающего напорного водовода (Патент РФ 2381329, кл. Е 02 В 9/00, 2010). Установка гасителя в виде колодца из железобетонных колец,прикрепленного к внутренней стенке резервуара - башни, усложняет конструкцию и повышает ее громоздкость. Задачей изобретения является разработка конструкции бесплотинной равнинной деривационной гидроэлектростанции для преобразования кинетической энергии потока воды в электрическую. Технический результат упрощение конструкции,снижение громоздкости и материалоемкости,за счет исключения накопительного резервуара для воды - достигается тем,что у равнинной деривационной гидроэлектростанции,включающей питающий напорный водовод, турбину и направляющий водовод для подачи воды к турбине, согласно изобретению, направляющий водовод прикреплен к питающему напорному водоводу, при этом площадь поперечного сечения направляющего водовода меньше, чем площадь поперечного сечения питающего напорного водовода. Изобретение поясняется фигурой,где представлен общий вид устройства. Равнинная деривационная гидроэлектростанция включает питающий напорный водовод 1, турбину 2 и направляющий водовод 3 для подачи воды к турбине 2. Направляющий водовод 2 прикреплен к питающему напорному водоводу 1, при этом площадь поперечного сечения направляющего водовода 2 меньше, чем площадь поперечного сечения питающего напорного водовода 1. Устройство работает следующим образом. Закрытый напорный водовод 1 доставляет воду от места водозабора до места выработки электроэнергии, и по направляющему водоводу 3,поперечное сечение которого меньше поперечного сечения водовода 1, подается на турбину 2. Разность диаметров водоводов обеспечит перераспределение давлений, позволяя многократно увеличить скорость водного потока в направляющем водоводе. Например, на реке со средним уклоном в 40 сантиметров на 1 километр, строительство существующих деривационных ГЭС нецелесообразно из-за низкой скорости водного потока. С использованием предлагаемого изобретения при строительстве деривационного водовода 1 длиной 100 километров возможно добиться скорости водного потока в направляющем водоводе 3, равной скорости падения с высоты 40 метров. Отработанную воду либо возвращают в реку,либо подводят к следующей деривационной ГЭС. ФОРМУЛА ИЗОБРЕТЕНИЯ Равнинная деривационная гидроэлектростанция,включающая питающий напорный водовод, турбину и направляющий водовод для подачи воды к турбине, отличающаяся тем, что направляющий водовод прикреплен к питающему напорному водоводу, при этом площадь поперечного сечения направляющего водовода меньше, чем площадь поперечного сечения питающего напорного водовода.
