Кодовый механический замок

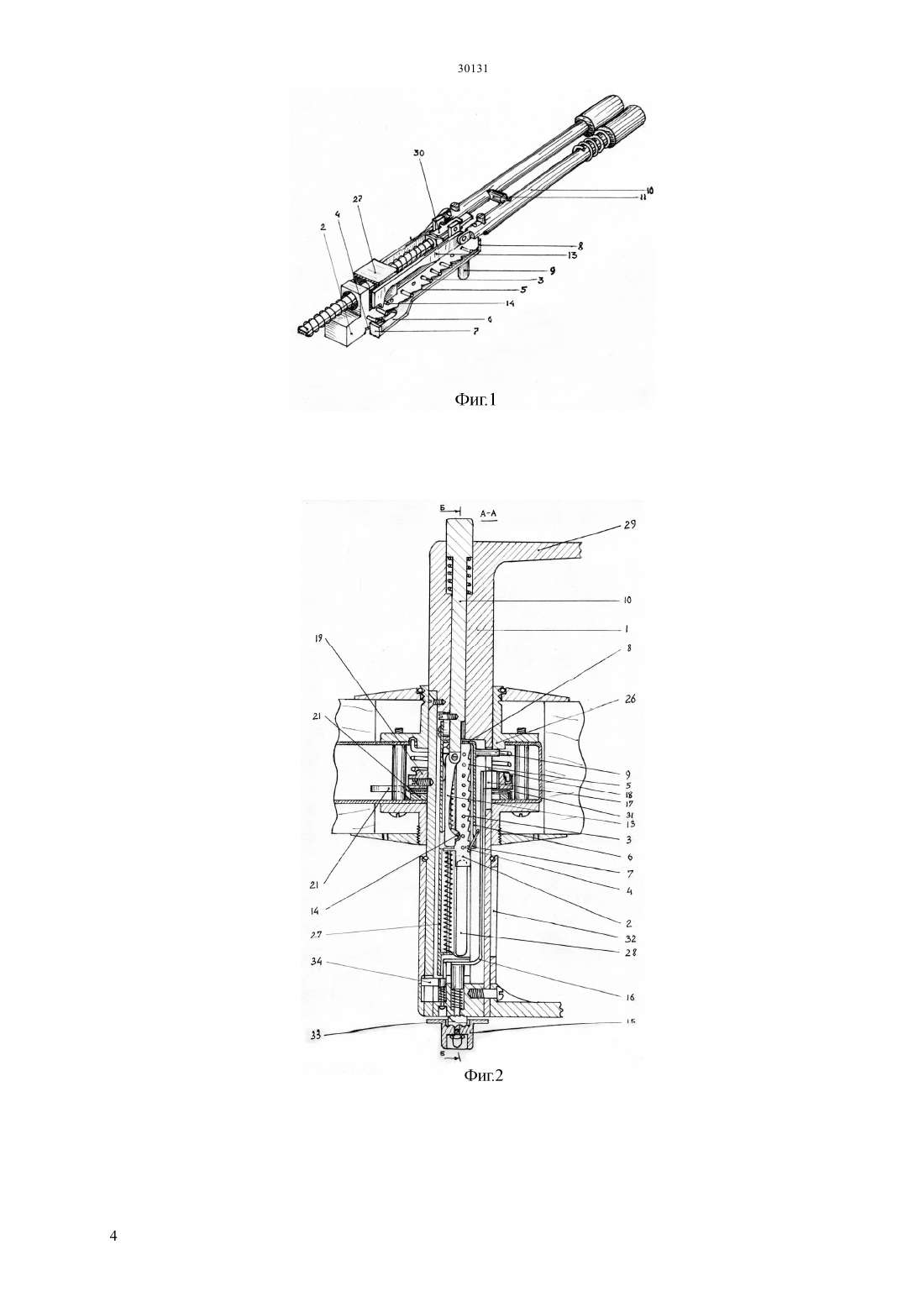

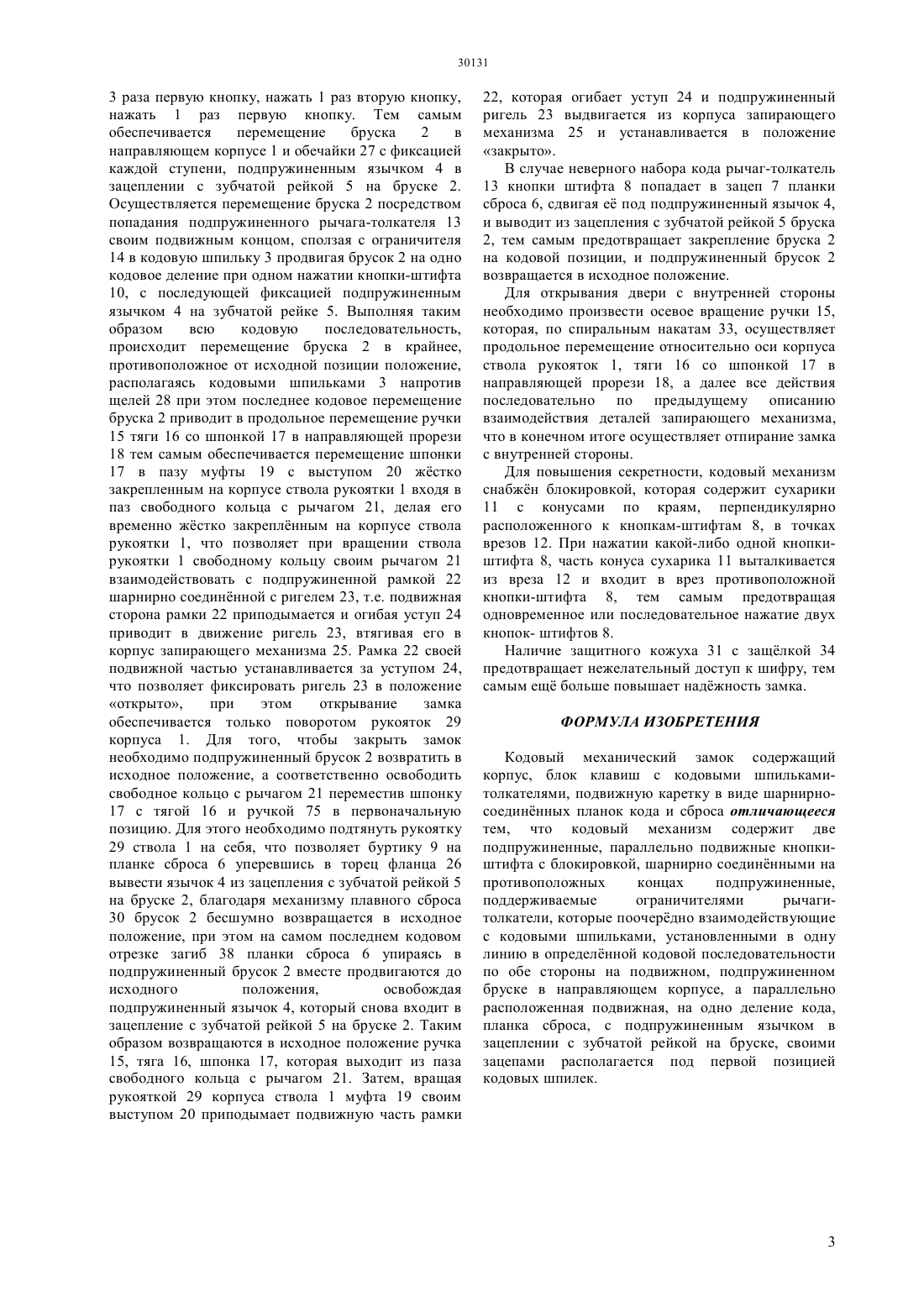

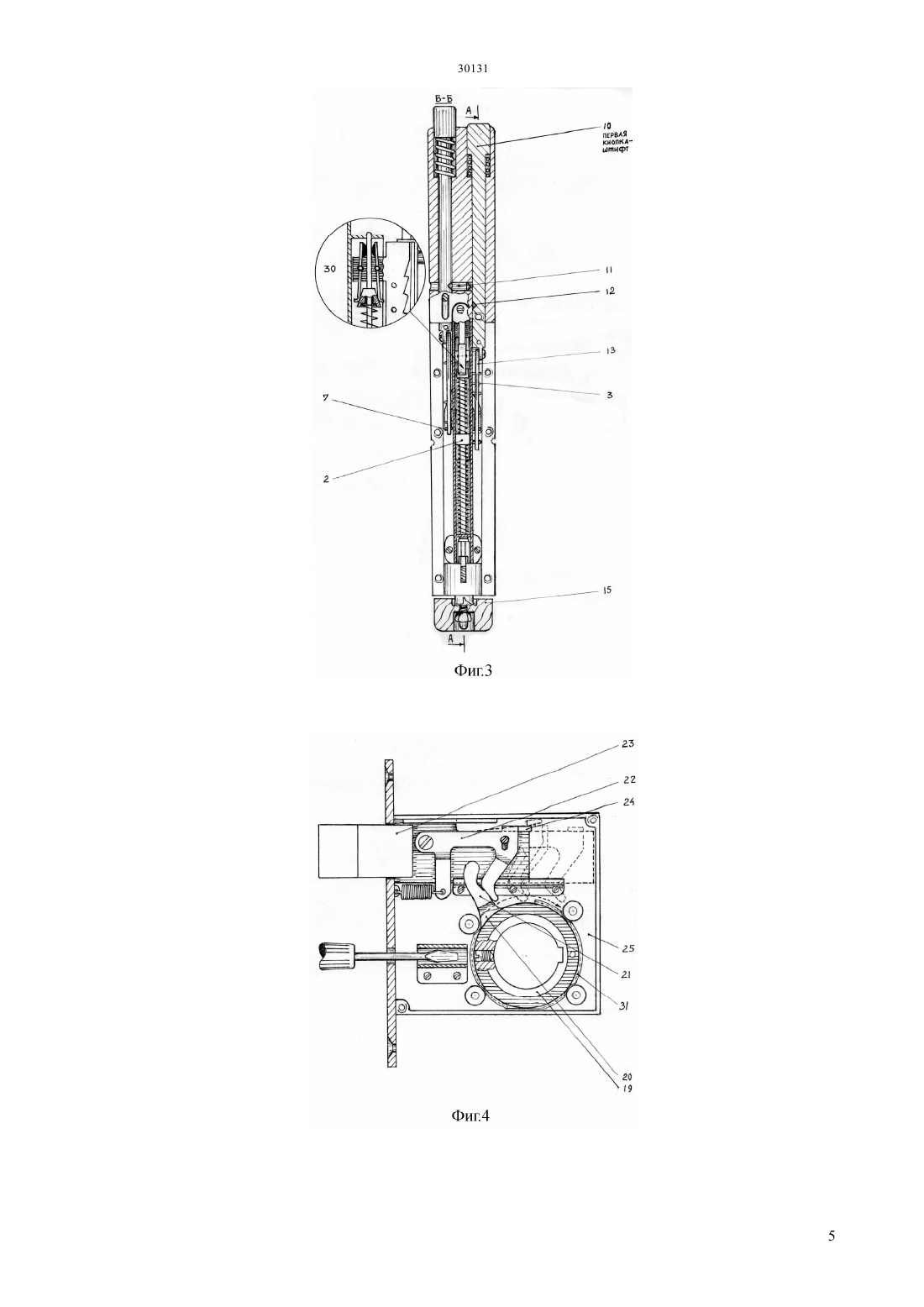

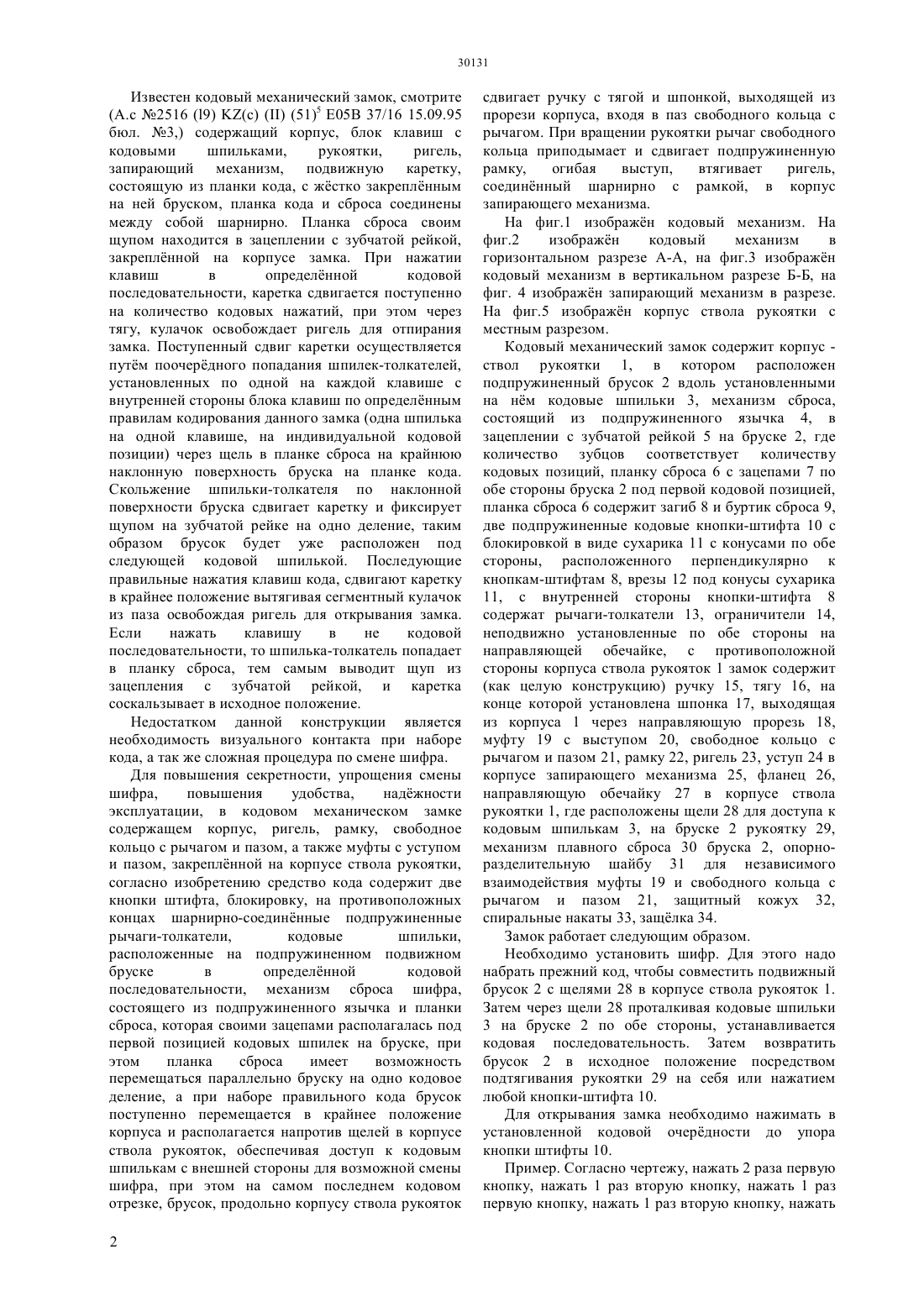

(51) 05 37/16 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ ствола рукоятки. Корпус запирающего механизма содержит выступ, подпружиненную рамку, ригель,соединенных между собой шарнирно, свободное кольцо с рычагом и пазом под подвижную шпонку подпружиненную муфту с уступом и пазом под шпонку, закрепленной жестко на корпусе ствола рукояток. Преимущество кодового механического замка с двумя кодовыми кнопками заключается в простоте смены шифра, при отпирании замка набор кода не требует визуального контакта с кнопками,повышение наджности за счт блокировки,бесшумного взаимодействия деталей замка, наличие общего, контрольного сброса шифра в исходное состояние, замок прост и наджен в эксплуатации. Большое количество вариантов шифровки кодового механического замка практически сводит к нулю возможность случайного подбора кода. Все перечисленные преимущества подтверждены испытаниями, имеющегося действующего макета кодового механического замка с двумя кнопками. Фото и видео прилагается.(57) Изобретение относится к кодовым механическим замкам. Кодовый механический замок содержит корпус ствол рукояток, две подпружиненные кнопкиштифта с блокировкой,рычаги-толкатели,подвижный,подпружиненный брусок с установленными на нм кодовыми шпильками,механизм сброса, состоящий из планки сброса с двумя зацепами, загибом, буртиком сброса и подпружиненный язычок в зацеплении с зубчатой рейкой на бруске, при этом количество зубцов соответствует количеству кодовых шпилек. С противоположной стороны корпуса ствола рукоятки, ручку с тягой и шпонкой на конце,выходящей из корпуса с возможностью ограниченного перемещения (на глубину нажатия кнопки штифта) в направляющей прорези корпуса Известен кодовый механический замок, смотрите(А.с 2516 (9)(51)5 05 37/16 15.09.95 бюл. 3,) содержащий корпус, блок клавиш с кодовыми шпильками,рукоятки,ригель,запирающий механизм, подвижную каретку,состоящую из планки кода, с жстко закреплнным на ней бруском, планка кода и сброса соединены между собой шарнирно. Планка сброса своим щупом находится в зацеплении с зубчатой рейкой,закреплнной на корпусе замка. При нажатии клавиш в определнной кодовой последовательности, каретка сдвигается поступенно на количество кодовых нажатий, при этом через тягу, кулачок освобождает ригель для отпирания замка. Поступенный сдвиг каретки осуществляется путм поочердного попадания шпилек-толкателей,установленных по одной на каждой клавише с внутренней стороны блока клавиш по определнным правилам кодирования данного замка (одна шпилька на одной клавише, на индивидуальной кодовой позиции) через щель в планке сброса на крайнюю наклонную поверхность бруска на планке кода. Скольжение шпильки-толкателя по наклонной поверхности бруска сдвигает каретку и фиксирует щупом на зубчатой рейке на одно деление, таким образом брусок будет уже расположен под следующей кодовой шпилькой. Последующие правильные нажатия клавиш кода, сдвигают каретку в крайнее положение вытягивая сегментный кулачок из паза освобождая ригель для открывания замка. Если нажать клавишу в не кодовой последовательности, то шпилька-толкатель попадает в планку сброса, тем самым выводит щуп из зацепления с зубчатой рейкой, и каретка соскальзывает в исходное положение. Недостатком данной конструкции является необходимость визуального контакта при наборе кода, а так же сложная процедура по смене шифра. Для повышения секретности, упрощения смены шифра,повышения удобства,наджности эксплуатации, в кодовом механическом замке содержащем корпус, ригель, рамку, свободное кольцо с рычагом и пазом, а также муфты с уступом и пазом, закреплнной на корпусе ствола рукоятки,согласно изобретению средство кода содержит две кнопки штифта, блокировку, на противоположных концах шарнирно-соединнные подпружиненные рычаги-толкатели,кодовые шпильки,расположенные на подпружиненном подвижном бруске в определнной кодовой последовательности, механизм сброса шифра,состоящего из подпружиненного язычка и планки сброса, которая своими зацепами располагалась под первой позицией кодовых шпилек на бруске, при этом планка сброса имеет возможность перемещаться параллельно бруску на одно кодовое деление, а при наборе правильного кода брусок поступенно перемещается в крайнее положение корпуса и располагается напротив щелей в корпусе ствола рукояток, обеспечивая доступ к кодовым шпилькам с внешней стороны для возможной смены шифра, при этом на самом последнем кодовом отрезке, брусок, продольно корпусу ствола рукояток 2 сдвигает ручку с тягой и шпонкой, выходящей из прорези корпуса, входя в паз свободного кольца с рычагом. При вращении рукоятки рычаг свободного кольца приподымает и сдвигает подпружиненную рамку,огибая выступ,втягивает ригель,соединнный шарнирно с рамкой, в корпус запирающего механизма. На фиг.1 изображн кодовый механизм. На фиг.2 изображн кодовый механизм в горизонтальном разрезе А-А, на фиг.3 изображн кодовый механизм в вертикальном разрезе Б-Б, на фиг. 4 изображн запирающий механизм в разрезе. На фиг.5 изображн корпус ствола рукоятки с местным разрезом. Кодовый механический замок содержит корпус ствол рукоятки 1, в котором расположен подпружиненный брусок 2 вдоль установленными на нм кодовые шпильки 3, механизм сброса,состоящий из подпружиненного язычка 4, в зацеплении с зубчатой рейкой 5 на бруске 2, где количество зубцов соответствует количеству кодовых позиций, планку сброса 6 с зацепами 7 по обе стороны бруска 2 под первой кодовой позицией,планка сброса 6 содержит загиб 8 и буртик сброса 9,две подпружиненные кодовые кнопки-штифта 10 с блокировкой в виде сухарика 11 с конусами по обе стороны, расположенного перпендикулярно к кнопкам-штифтам 8, врезы 12 под конусы сухарика 11, с внутренней стороны кнопки-штифта 8 содержат рычаги-толкатели 13, ограничители 14,неподвижно установленные по обе стороны на направляющей обечайке, с противоположной стороны корпуса ствола рукояток 1 замок содержит(как целую конструкцию) ручку 15, тягу 16, на конце которой установлена шпонка 17, выходящая из корпуса 1 через направляющую прорезь 18,муфту 19 с выступом 20, свободное кольцо с рычагом и пазом 21, рамку 22, ригель 23, уступ 24 в корпусе запирающего механизма 25, фланец 26,направляющую обечайку 27 в корпусе ствола рукоятки 1, где расположены щели 28 для доступа к кодовым шпилькам 3, на бруске 2 рукоятку 29,механизм плавного сброса 30 бруска 2, опорноразделительную шайбу 31 для независимого взаимодействия муфты 19 и свободного кольца с рычагом и пазом 21, защитный кожух 32,спиральные накаты 33, защлка 34. Замок работает следующим образом. Необходимо установить шифр. Для этого надо набрать прежний код, чтобы совместить подвижный брусок 2 с щелями 28 в корпусе ствола рукояток 1. Затем через щели 28 проталкивая кодовые шпильки 3 на бруске 2 по обе стороны, устанавливается кодовая последовательность. Затем возвратить брусок 2 в исходное положение посредством подтягивания рукоятки 29 на себя или нажатием любой кнопки-штифта 10. Для открывания замка необходимо нажимать в установленной кодовой очердности до упора кнопки штифты 10. Пример. Согласно чертежу, нажать 2 раза первую кнопку, нажать 1 раз вторую кнопку, нажать 1 раз первую кнопку, нажать 1 раз вторую кнопку, нажать 3 раза первую кнопку, нажать 1 раз вторую кнопку,нажать 1 раз первую кнопку. Тем самым обеспечивается перемещение бруска 2 в направляющем корпусе 1 и обечайки 27 с фиксацией каждой ступени, подпружиненным язычком 4 в зацеплении с зубчатой рейкой 5 на бруске 2. Осуществляется перемещение бруска 2 посредством попадания подпружиненного рычага-толкателя 13 своим подвижным концом, сползая с ограничителя 14 в кодовую шпильку 3 продвигая брусок 2 на одно кодовое деление при одном нажатии кнопки-штифта 10, с последующей фиксацией подпружиненным язычком 4 на зубчатой рейке 5. Выполняя таким образом всю кодовую последовательность,происходит перемещение бруска 2 в крайнее,противоположное от исходной позиции положение,располагаясь кодовыми шпильками 3 напротив щелей 28 при этом последнее кодовое перемещение бруска 2 приводит в продольное перемещение ручки 15 тяги 16 со шпонкой 17 в направляющей прорези 18 тем самым обеспечивается перемещение шпонки 17 в пазу муфты 19 с выступом 20 жстко закрепленным на корпусе ствола рукоятки 1 входя в паз свободного кольца с рычагом 21, делая его временно жстко закреплнным на корпусе ствола рукоятки 1, что позволяет при вращении ствола рукоятки 1 свободному кольцу своим рычагом 21 взаимодействовать с подпружиненной рамкой 22 шарнирно соединнной с ригелем 23, т.е. подвижная сторона рамки 22 приподымается и огибая уступ 24 приводит в движение ригель 23, втягивая его в корпус запирающего механизма 25. Рамка 22 своей подвижной частью устанавливается за уступом 24,что позволяет фиксировать ригель 23 в положение открыто,при этом открывание замка обеспечивается только поворотом рукояток 29 корпуса 1. Для того, чтобы закрыть замок необходимо подпружиненный брусок 2 возвратить в исходное положение, а соответственно освободить свободное кольцо с рычагом 21 переместив шпонку 17 с тягой 16 и ручкой 75 в первоначальную позицию. Для этого необходимо подтянуть рукоятку 29 ствола 1 на себя, что позволяет буртику 9 на планке сброса 6 уперевшись в торец фланца 26 вывести язычок 4 из зацепления с зубчатой рейкой 5 на бруске 2, благодаря механизму плавного сброса 30 брусок 2 бесшумно возвращается в исходное положение, при этом на самом последнем кодовом отрезке загиб 38 планки сброса 6 упираясь в подпружиненный брусок 2 вместе продвигаются до исходного положения,освобождая подпружиненный язычок 4, который снова входит в зацепление с зубчатой рейкой 5 на бруске 2. Таким образом возвращаются в исходное положение ручка 15, тяга 16, шпонка 17, которая выходит из паза свободного кольца с рычагом 21. Затем, вращая рукояткой 29 корпуса ствола 1 муфта 19 своим выступом 20 приподымает подвижную часть рамки 22, которая огибает уступ 24 и подпружиненный ригель 23 выдвигается из корпуса запирающего механизма 25 и устанавливается в положение закрыто. В случае неверного набора кода рычаг-толкатель 13 кнопки штифта 8 попадает в зацеп 7 планки сброса 6, сдвигая е под подпружиненный язычок 4,и выводит из зацепления с зубчатой рейкой 5 бруска 2, тем самым предотвращает закрепление бруска 2 на кодовой позиции, и подпружиненный брусок 2 возвращается в исходное положение. Для открывания двери с внутренней стороны необходимо произвести осевое вращение ручки 15,которая, по спиральным накатам 33, осуществляет продольное перемещение относительно оси корпуса ствола рукояток 1, тяги 16 со шпонкой 17 в направляющей прорези 18, а далее все действия последовательно по предыдущему описанию взаимодействия деталей запирающего механизма,что в конечном итоге осуществляет отпирание замка с внутренней стороны. Для повышения секретности, кодовый механизм снабжн блокировкой, которая содержит сухарики 11 с конусами по краям, перпендикулярно расположенного к кнопкам-штифтам 8, в точках врезов 12. При нажатии какой-либо одной кнопкиштифта 8, часть конуса сухарика 11 выталкивается из вреза 12 и входит в врез противоположной кнопки-штифта 8, тем самым предотвращая одновременное или последовательное нажатие двух кнопок- штифтов 8. Наличие защитного кожуха 31 с защлкой 34 предотвращает нежелательный доступ к шифру, тем самым ещ больше повышает наджность замка. ФОРМУЛА ИЗОБРЕТЕНИЯ Кодовый механический замок содержащий корпус, блок клавиш с кодовыми шпилькамитолкателями, подвижную каретку в виде шарнирносоединнных планок кода и сброса отличающееся тем, что кодовый механизм содержит две подпружиненные, параллельно подвижные кнопкиштифта с блокировкой, шарнирно соединнными на противоположных концах подпружиненные,поддерживаемые ограничителями рычагитолкатели, которые поочердно взаимодействующие с кодовыми шпильками, установленными в одну линию в определнной кодовой последовательности по обе стороны на подвижном, подпружиненном бруске в направляющем корпусе, а параллельно расположенная подвижная, на одно деление кода,планка сброса, с подпружиненным язычком в зацеплении с зубчатой рейкой на бруске, своими зацепами располагается под первой позицией кодовых шпилек.
