Кодовый механический замок

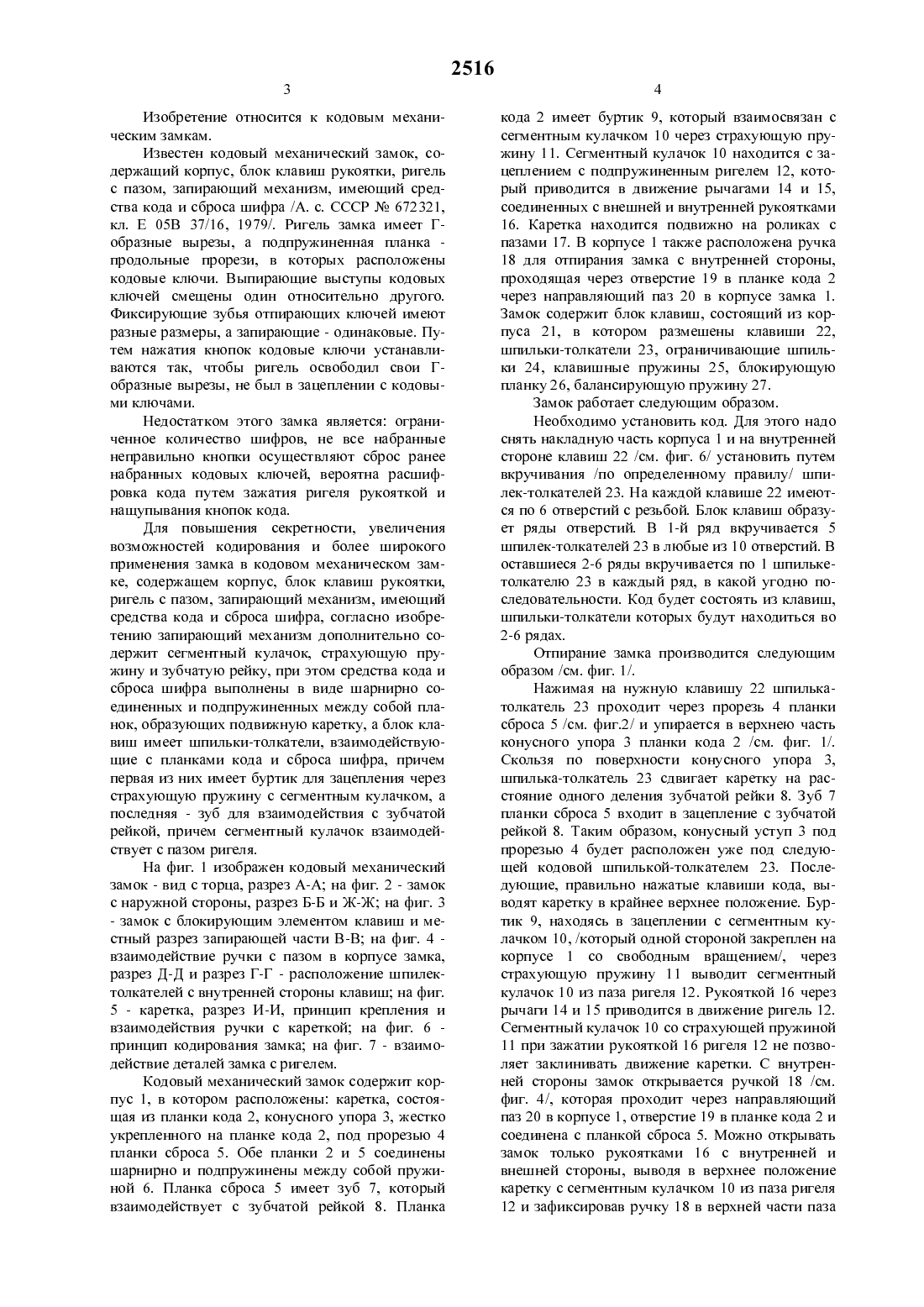

Известен кодовый механический замок, содержащий корпус, блок клавищ рукоятки, ригель с пазом, запирающий механизм, имеющий средства кода и сброса щифра /А. с. СССР Не 672321,кл. Е 05 В 37/16, 1979/. Ригель замка имеет Гобразные вырезы, а подпружиненная планка продольные прорези, в которых расположены кодовые ключи. Выпирающие выступы кодовых ключей смещены один относительно другого. Фиксирующие зубья отпирающих ключей имеют разные размеры, а запирающие - одинаковые. Путем нажатия кнопок кодовые ключи устанавливаются так, чтобы ригель освободил свои Гобразные вырезы, не был в зацеплении с кодовьгми ключами.Недостатком этого замка является ограниченное количество щифров, не все набранные неправильно кнопки осуществляют сброс ранее набранных кодовых ключей, вероятна расшифровка кода путем зажатия ригеля рукояткой и нащупывания кнопок кода.Для повыщения секретности, увеличения возможностей кодирования и более щирокого применения замка в кодовом механическом замке, содержащем корпус, блок клавищ рукоятки,ригель с пазом, запирающий механизм, имеющий средства кода и сброса щифра, согласно изобретению запирающий механизм дополнительно содержит сегментный кулачок, страхующую пружину и зубчатую рейку, при этом средства кода и сброса щифра выполнены в виде щарнирно соединенных и подпружиненных между собой планок, образующих подвижную каретку, а блок клавищ имеет щпильки-толкатели, взаимодействующие с планками кода и сброса щифра, причем первая из них имеет буртик для зацепления через страхующую пружину с сегментным кулачком, а последняя - зуб для взаимодействия с зубчатой рейкой, причем сегментный кулачок взаимодействует с пазом рителя.На фиг. 1 изображен кодовый механический замок - вид с торца, разрез А-А на фиг. 2 - замок с наружной стороны, разрез Б-Б и Ж-Ж на фиг. 3- замок с блокирующим элементом клавищ и местный разрез запирающей части В-В на фиг. 4 взаимодействие ручки с пазом в корпусе замка,разрез Д-Д и разрез Г-Г - расположение щпилектолкателей с внутренней стороны клавищ на фиг. 5 - каретка, разрез И-И, принцип крепления и взаимодействия ручки с кареткой на фиг. 6 принцип кодирования замка на фиг. 7 - взаимодействие деталей замка с ригелем.Кодовый механический замок содержит корпус 1, в котором расположены каретка, состоящая из планки кода 2, конусного упора 3, жестко укрепленного на планке кода 2, под прорезью 4 планки сброса 5. Обе планки 2 и 5 соединены щарнирно и подпружинены между собой пружиной 6. Планка сброса 5 имеет зуб 7, который взаимодействует с зубчатой рейкой 8. Планкакода 2 имеет буртик 9, который взаимосвязан с сегментным кулачком 10 через страхующую пружину 11. Сегментный кулачок 10 находится с зацеплением с подпружиненным ригелем 12, который приводится в движение рычагами 14 и 15,соединенных с внещней и внутренней рукоятками 16. Каретка находится подвижно на роликах с пазами 17. В корпусе 1 также расположена ручка 18 для отпирания замка с внутренней стороны,проходящая через отверстие 19 в планке кода 2 через направляющий паз 20 в корпусе замка 1. Замок содержит блок клавищ, состоящий из корпуса 21, в котором размещены клавищи 22,щпильки-толкатели 23, ограничивающие щпильки 24, клавищные пружины 25, блокирующую планку 26, балансирующую пружину 27.Замок работает следующим образом.Необходимо установить код. Для этого надо снять накладную часть корпуса 1 и на внутренней стороне клавищ 22 /см. фиг. 6/ установить путем вкручивания /по определенному правилу/ щпилек-толкателей 23. На каждой клавище 22 имеются по 6 отверстий с резьбой. Блок клавищ образует ряды отверстий. В 1-й ряд вкручивается 5 щпилек-толкателей 23 в любые из 10 отверстий. В оставщиеся 2-6 ряды вкручивается по 1 щпилькетолкателю 23 в каждый ряд, в какой угодно последовательности. Код будет состоять из клавищ,щпильки-толкатели которых будут находиться во 2-6 рядах.Отпирание замка производится следующим образом /см. фиг. 1/.Нажимая на нужную клавищу 22 щпилькатолкатель 23 проходит через прорезь 4 планки сброса 5 /см. фиг.2/ и упирается в верхнею часть конусного упора 3 планки кода 2 /см. фиг. 1/. Скользя по поверхности конусного упора 3,щпилька-толкатель 23 сдвигает каретку на расстояние одного деления зубчатой рейки 8. Зуб 7 планки сброса 5 входит в зацепление с зубчатой рейкой 8. Таким образом, конусный уступ 3 под прорезью 4 будет расположен уже под следующей кодовой щпилькой-толкателем 23. Последующие, правильно нажатые клавищи кода, выводят каретку в крайнее верхнее положение. Буртик 9, находясь в зацеплении с сегментным кулачком 10, /которьгй одной стороной закреплен на корпусе 1 со свободным вращением/, через страхующую пружину 11 выводит сегментный кулачок 10 из паза ригеля 12. Рукояткой 16 через рычаги 14 и 15 приводится в движение ригель 12. Сегментный кулачок 10 со страхующей пружиной 11 при зажатии рукояткой 16 ригеля 12 не позволяет заклинивать движение каретки. С внутренней стороны замок открывается ручкой 18 /см. фиг. 4/, которая проходит через направляющий паз 20 в корпусе 1, отверстие 19 в планке кода 2 и соединена с планкой сброса 5. Можно открывать замок только рукоятками 16 с внутренней и внещней стороны, выводя в верхнее положение каретку с сегментным кулачком 10 из паза ригеля 12 и зафиксировав ручку 18 в верхней части паза20, повернув ее на 90. Сброс осуществляется любой неправильно нажатой клавишей, щпилькатолкатель 23 которой будет попадать в планку сброса. Осуществляется сброс и тех клавищ, из которых состоит код, если они нажаты в неправильной последовательности. Зуб 7 выводит из зацепления с зубчатой рейкой 8, и каретка возвращается в первоначальное исходное положение под своим весом.Для повышения секретности блок клавищ снабжен блокирующей планкой /см. фиг. 3/, которая имеет прорези различной конфигурации, находящиеся под каждой ограничивающей щпилькой 24. Каждая из ограничивающих щпилек 24 при нажатии клавищи 12 проходит свой индивидуальный путь по прорези блокирующей планки 26, поэтому нажатие двух и более клавищ одновременно невозможно.Кодовый механический замок, содержащий корпус, блок клавищ рукоятки, ригель с пазом. Запирающий механизм, имеющий средства кода и сброса щифра, отличающийся тем, что запирающий механизм дополнительно содержит сегментный кулачок, страхующую пружину и зубчатую рейку, при этом средства кода и сброса щифра выполнены в виде щарнирно соединенных и подпружиненных между собой планок, образующих подвижную каретку, а блок клавищ имеет Шпильки-толкатели, взаимодействующие с планками кода и сброса щифра, причем первая из них имеет буртик для зацепления через страхующую пружину с сегментным кулачком, а последняя зуб для взаимодействия с зубчатой рейкой, причем сегментный кулачок взаимодействует с пазом ригеля.
