Способ предварительного напряжения металлической рамы.

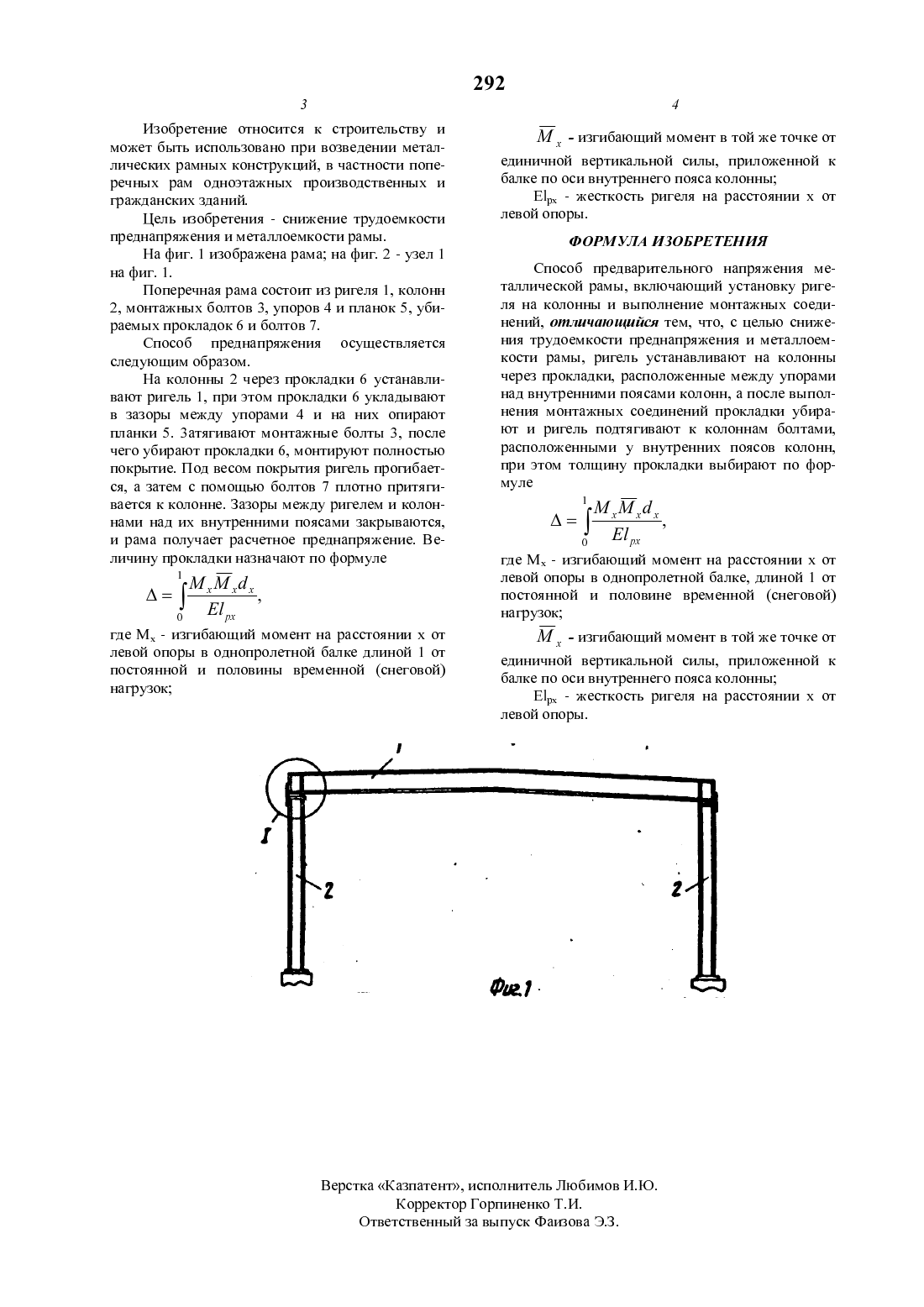

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) СПОСОБ ПРЕДВАРИТЕЛЬНОГО НАПРЯЖЕНИЯ МЕТАЛЛИЧЕСКОЙ РАМЫ(57) Изобретение относится к строительству и может быть использовано при возведении металлических рамных конструкций. Цель изобретения - снижение трудоемкости преднапряжения и металлоемкости рамы. Ригель рамы 1 устанавливают на колонны 2 через прокладки 5, которые после выполнения монтажных соединений убирают. Толщина прокладок назначается по формуле. Зазор между ригелем и колонной закрывают с помощью монтажных болтов.Изобретение относится к строительству и может быть использовано при возведении металлических рамных конструкций, в частности поперечных рам одноэтажных производственных и гражданских зданий.Цель изобретения - снижение трудоемкости преднапряжения и металлоемкости рамы.На фиг. 1 изображена рама на фиг. 2 - узел 1 на фиг. 1.Поперечная рама состоит из ригеля 1, колонн 2, монтажных болтов 3, упоров 4 и планок 5, убираемых прокладок 6 и болтов 7.Способ преднапряжения осуществляется следующим образом.На колонны 2 через прокладки 6 устанавливают ригель 1, при этом прокладки 6 укладывают в зазоры между упорами 4 и на них опирают планки 5. Затягивают монтажные болты 3, после чего убирают прокладки 6, монтируют полностью покрытие. Под весом покрытия ритель прогибается, а затем с помощью болтов 7 плотно притягивается к колонне. Зазоры между ригелем и колоннами над их внутренними поясами закрываются,и рама получает расчетное преднапряжение. Величину прокладки назначают по формулегде Мх - изгибающий момент на расстоянии х от левой опоры в однопролетной балке длиной 1 от постоянной и половины временной (снеговой) нагрузокМ х - изгибающий момент в той же точке отединичной вертикальной силы, приложенной к балке по оси внутреннего пояса колонныЕ 1 рх - жесткость ригеля на расстоянии х от левой опоры.Способ предварительного напряжения металлической рамы, включающий установку рителя на колонны и выполнение монтажных соединений, отличающийся тем, что, с Целью снижения трудоемкости преднапряжения и металлоемкости рамы, ритель устанавливают на колонны через прокладки, расположенные между упорами над внутренними поясами колонн, а после выполнения монтажных соединений прокладки убирают и ритель подтягивают к колоннам болтами,расположенными у внутренних поясов колонн,при этом толщину прокладки выбирают по формулегде Мх - изгибающий момент на расстоянии х от левой опоры в однопролетной балке, длиной 1 от постоянной и половине временной (снеговой) нагрузокМ х - изгибающий момент в той же точке отединичной вертикальной силы, приложенной к балке по оси внутреннего пояса колонныЕ 1 рх - жесткость ригеля на расстоянии х отВерстка Казпатент, исполнитель Любимов И.Ю. Корректор Горпиненко Т.И. Ответственный за выпуск Фаизова Э.3.
