Металлическая колонна двутаврового сечения

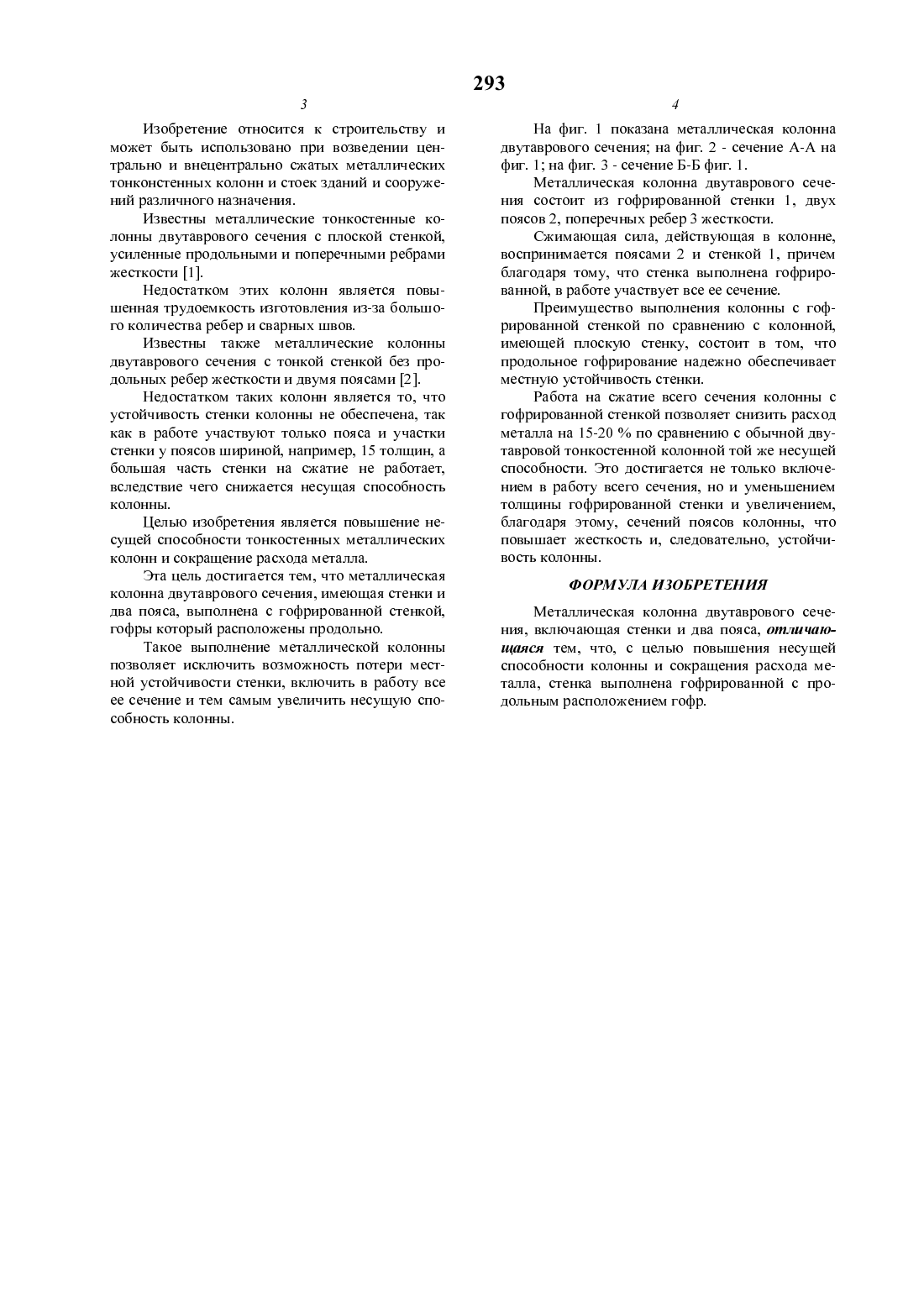

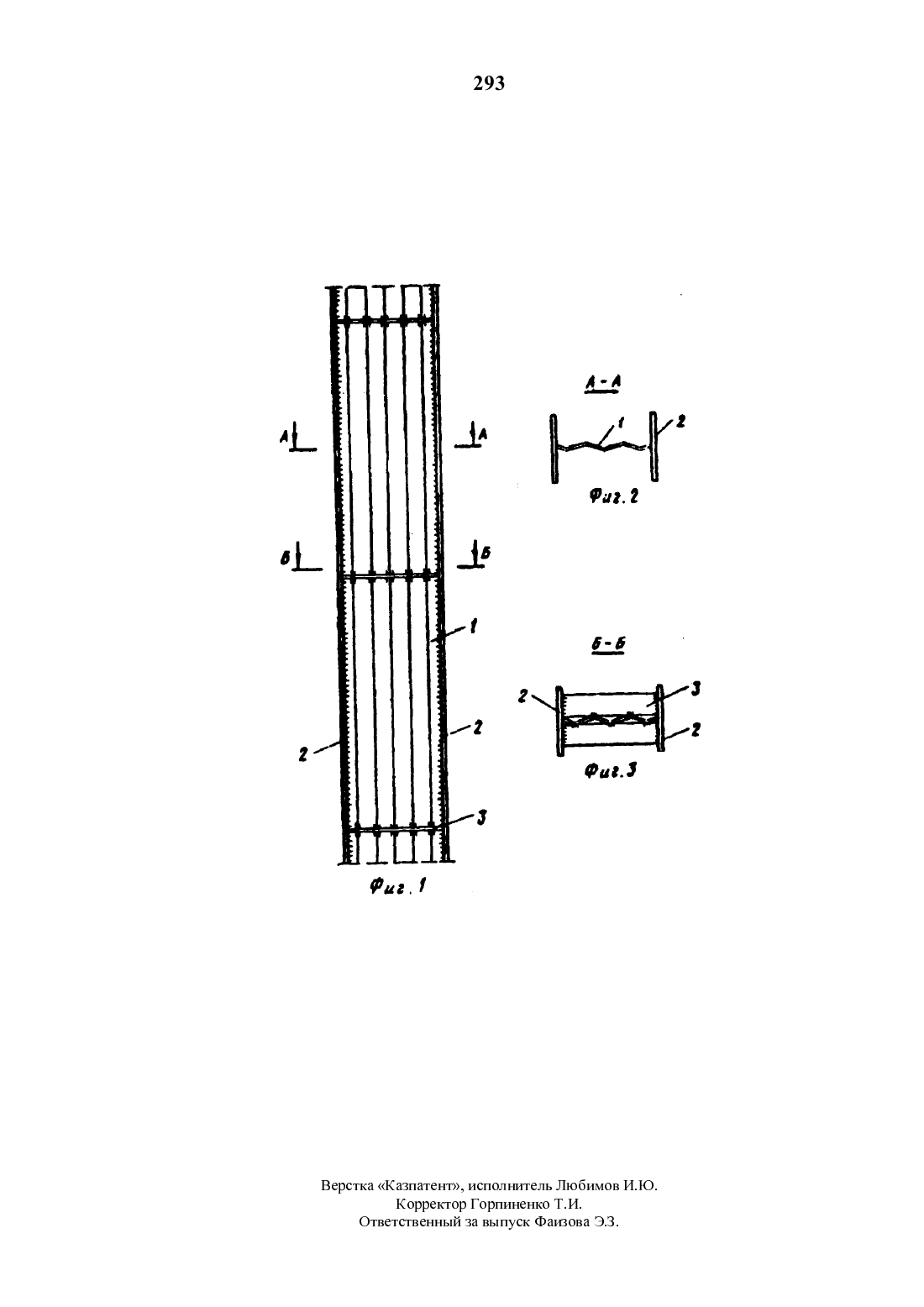

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(71) Арендное предприятие Казпроект сталъконструкция(73) Арендное предприятие Казпроект сталъконструкция(54) МЕТАЛЛИЧЕСКАЯ КОЛОННА ДВУТАВРОВОГО СЕЧЕНИЯИзобретение относится к строительству и может быть использовано при возведении Центрально и внецентрально сжатых металлических тонконстенных колонн и стоек зданий и сооружений различного назначения.Известны металлические тонкостенные колонны двутаврового сечения с плоской стенкой,усиленные продольными и поперечными ребрами жесткости 1.Недостатком этих колонн является повышенная трудоемкость изготовления из-за большого количества ребер и сварных швов.Известны также металлические колонны двутаврового сечения с тонкой стенкой без продольных ребер жесткости и двумя поясами 2.Недостатком таких колонн является то, что устойчивость стенки колонны не обеспечена, так как в работе участвуют только пояса и участки стенки у поясов шириной, например, 15 толщин, а большая часть стенки на сжатие не работает, вследствие чего снижается несущая способность колонны.Целью изобретения является повышение несущей способности тонкостенных металлических колонн и сокращение расхода металла.Эта Цель достигается тем, что металлическая колонна двутаврового сечения, имеющая стенки и два пояса, выполнена с гофрированной стенкой,гофры который расположены продольно.Такое выполнение металлической колонны позволяет исключить возможность потери местной устойчивости стенки, включить в работу все ее сечение и тем самым увеличить несущую способность колонны.На фиг. 1 показана металлическая колонна двутаврового сечения на фиг. 2 - сечение А-А на фиг. 1 на фиг. 3 - сечение Б-Б фиг. 1.Металлическая колонна двутаврового сечения состоит из гофрированной стенки 1, двух поясов 2, поперечных ребер 3 жесткости.Сжимаюшая сила, действующая в колонне,воспринимается поясами 2 и стенкой 1, причем благодаря тому, что стенка выполнена гофрированной, в работе участвует все ее сечение.Преимущество выполнения колонны с гофрированной стенкой по сравнению с колонной,имеющей плоскую стенку, состоит в том, что продольное гофрирование надежно обеспечивает местную устойчивость стенки.Работа на сжатие всего сечения колонны с гофрированной стенкой позволяет снизить расход металла на 15-20 по сравнению с обычной двутавровой тонкостенной колонной той же несущей способности. Это достигается не только включением в работу всего сечения, но и уменьшением толщины гофрированной стенки и увеличением,благодаря этому, сечений поясов колонны, что повышает жесткость и, следовательно, устойчивость колонны.Металлическая колонна двутаврового сечения, включающая стенки и два пояса, отличающаяся тем, что, с Целью повышения несущей способности колонны и сокращения расхода металла, стенка выполнена гофрированной с продольным расположением гофр.Верстка Казпатент, исполнитель Любимов И.Ю. Корректор Горпиненко Т.И. Ответственный за выпуск Фаизова Э.3.
