Тепловая гидроэлектростанция

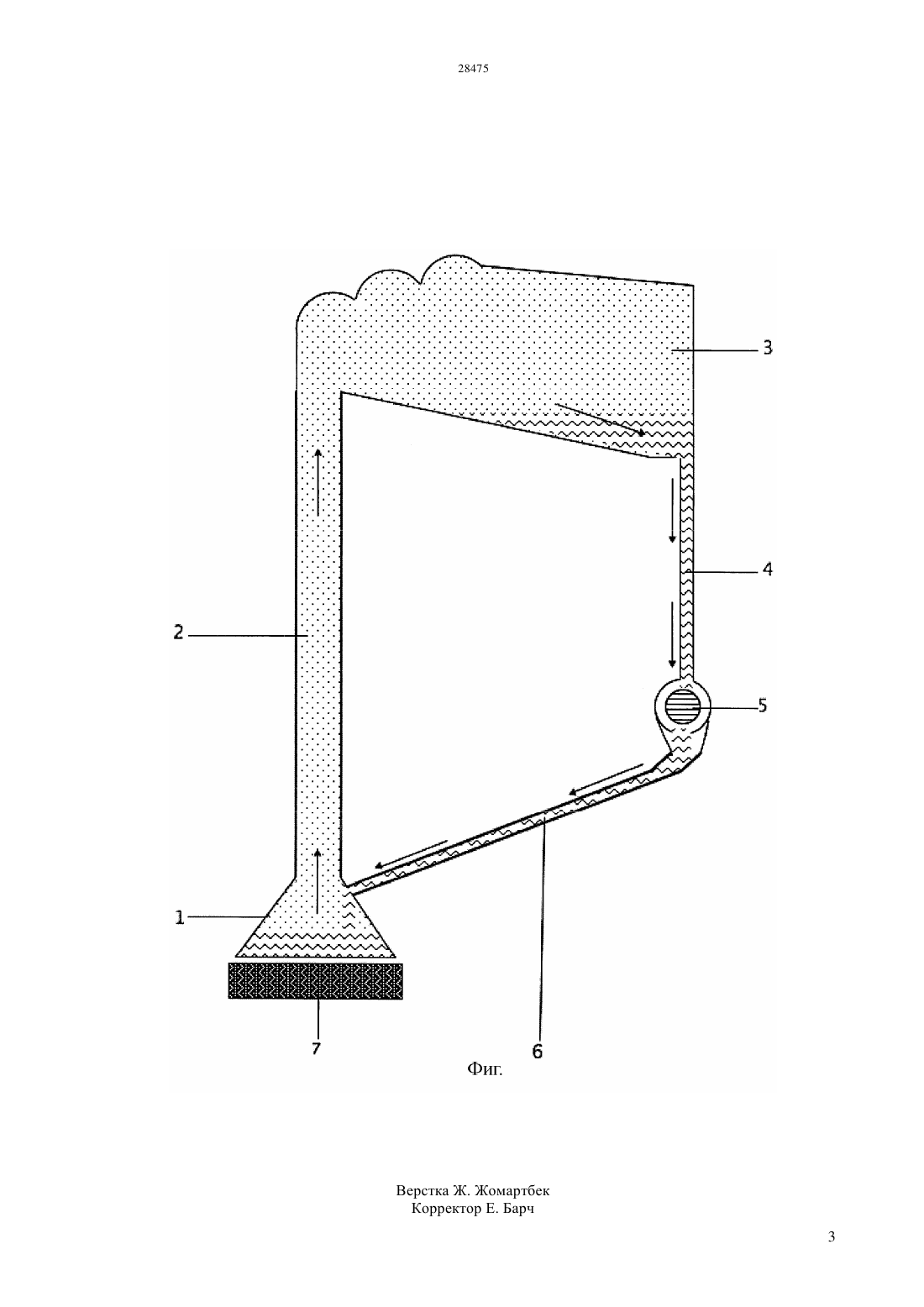

(51) 03 7/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат повышение безопасности устройства за счет исключения использования токсических компонентов достигается тем, что тепловая гидроэлектростанция,содержащая паропровод, конденсатор, сообщенный с паропроводом, гидротурбину, конденсатопровод и парообразующую камеру, согласно изобретению,снабжена трубопроводом для подачи жидкости от гидротурбины к парообразующей камере, которая связана с источником тепла, а гидротурбина установлена в конденсатопроводе с возможностью вращения ее лопастей жидкостью, образованной из пара в конденсаторе.(72) Цай Артур Анатольевич Цай Игорь Артурович(73) Цай Игорь Артурович Цай Галина Никитична(57) Изобретение относится к области энергетики и может быть использовано для получения экологически чистой энергии без расходования топливных ресурсов и без создания сооружений,оказывающих вредное экологическое воздействие на окружающую среду. Изобретение относится к области энергетики и может быть использовано для получения экологически чистой энергии без расходования топливных ресурсов и без создания сооружений,оказывающих вредное экологическое воздействие на окружающую среду. Известна паротурбинная электростанция,содержащая паровой котел, пароперегреватель с теплообменником, турбину с электрогенератором,конденсатную установку с системой охлаждения,питательный насос, в качестве рабочей жидкости выбран хладоагент с температурой конденсации от -10 С до -40 С. В паровом котле размещен теплообменник с циркуляционным насосом для подачи воды из водоема, а пароперегреватель выполнен в виде теплового насоса, содержащего последовательно соединенные компрессор,конденсатор, дроссель и испаритель, теплообменник которого подключен к водоему с помощью дополнительного нагнетательного насоса(свидетельство на полезную модель 18716, кл. Е 01 5/02, 2001). Недостатком данного устройства является сложность конструкции и необходимость использования хладоагента с низкой температурой конденсации. Известна паросиловая гидроэлектростанция,содержащая электрогенератор, испаритель рабочей низкокипящей жидкости, помещаемый в водоем,конденсатор с холодильным агрегатом и нагнетательный насос для подачи сконденсированной рабочей жидкости через конденсатопровод в испаритель, который выполнен в виде паропровода из вертикальной трубы, в нижней части которой размещена парообразующая камера, содержащая форсунку для распыления рабочей жидкости на капли, а в верхней части трубы расположена турбина,соединенная с электрогенератором, при этом вход форсунки соединен с выходом нагнетательного насоса, а на выходе турбины установлено устройство для сбора паров рабочей жидкости и подачи их на вход холодильного агрегата. В качестве рабочей жидкости используется диметиловый эфир (Патент РФ 2234618, кл. 03 7/04, 2004). Использование в качестве рабочей жидкости токсичного вещества не позволяет обеспечить безопасную эксплуатацию гидроэлектростанции. Диметиловый эфир имеет запах хлороформа,оказывает угнетающее действие на нервную систему и обладает наркотическим действием. Это препятствует созданию экологически чистой энергетической системы. Задачей изобретения является разработка конструкции тепловой гидроэлектростанции,предназначенной для получения экологически чистой энергии без расходования не возобновляемых источников энергии и без создания сооружений,оказывающих выраженное неблагоприятное экологическое воздействие на человека и окружающую среду, а также позволяющее повысить кпд тепловых электростанций. 2 Технический результат повышение безопасности устройства за счет исключения использования токсических компонентов достигается тем, что тепловая гидроэлектростанция,содержащая паропровод, конденсатор, сообщенный с паропроводом, гидротурбину, конденсатопровод и парообразующую камеру, согласно изобретению,снабжена трубопроводом для подачи жидкости от гидротурбины к парообразующей камере, которая связана с источником тепла, а гидротурбина установлена в конденсатопроводе с возможностью вращения ее лопастей жидкостью, образованной из пара в конденсаторе. Изобретение поясняется чертежом,где представлена схема устройства. Тепловая гидроэлектростанция содержит парообразующую камеру 1, паропровод 2, конденсатор 3, сообщенный с паропроводом 2,конденсатопровод 4,гидротурбину 5, трубопровод 6 для подачи жидкости от гидротурбины 5 к парообразующей камере 1, которая связана с источником тепла 7. Гидротурбина 5 установлена в конденсатопроводе 4 с возможностью вращения ее лопастей жидкостью,образованной из пара в конденсаторе 3. В качестве источника тепла может быть использован любой источник тепла способный привести к парообразованию, в том числе петротермальное тепло,солнечная энергия,геотермальный источник или тепло воздуха. Конденсатор 3 выполнен с емкостью для сбора конденсата,из которой сконденсированная жидкость поступает в конденсатопровод 4. Устройство работает следующим образом. Принцип действия тепловой электростанции основан на циркуляции жидкости, которая нагревается в парообразующей камере 1 за счет источника тепла 7 и переходит в газообразное состояние. Пар по паропроводу 2 поднимается вверх до конденсатора 3. В конденсаторе 3 пар остужается и переходит из газообразного состояния в жидкое. Образованная жидкость стекает по конденсатопроводу 4 и приводит в движение лопасти гидротурбины 5. Крутящий момент от гидротурбины 5 передается электрогенератору (не показан), который вырабатывает электроэнергию. Отработанная жидкость по трубопроводу 6 самотеком или с применением компрессора подается в парообразующую камеру 1. ФОРМУЛА ИЗОБРЕТЕНИЯ Тепловая гидроэлектростанция, содержащая паропровод,конденсатор,сообщенный с паропроводом, гидротурбину, конденсатопровод и парообразующую камеру, отличающаяся тем, что она снабжена трубопроводом для подачи жидкости от гидротурбины к парообразующей камере, которая связана с источником тепла, а гидротурбина установлена в конденсатопроводе с возможностью вращения ее лопастей жидкостью, образованной из пара в конденсаторе.
