Запорно-пломбировочное устройство Тамга

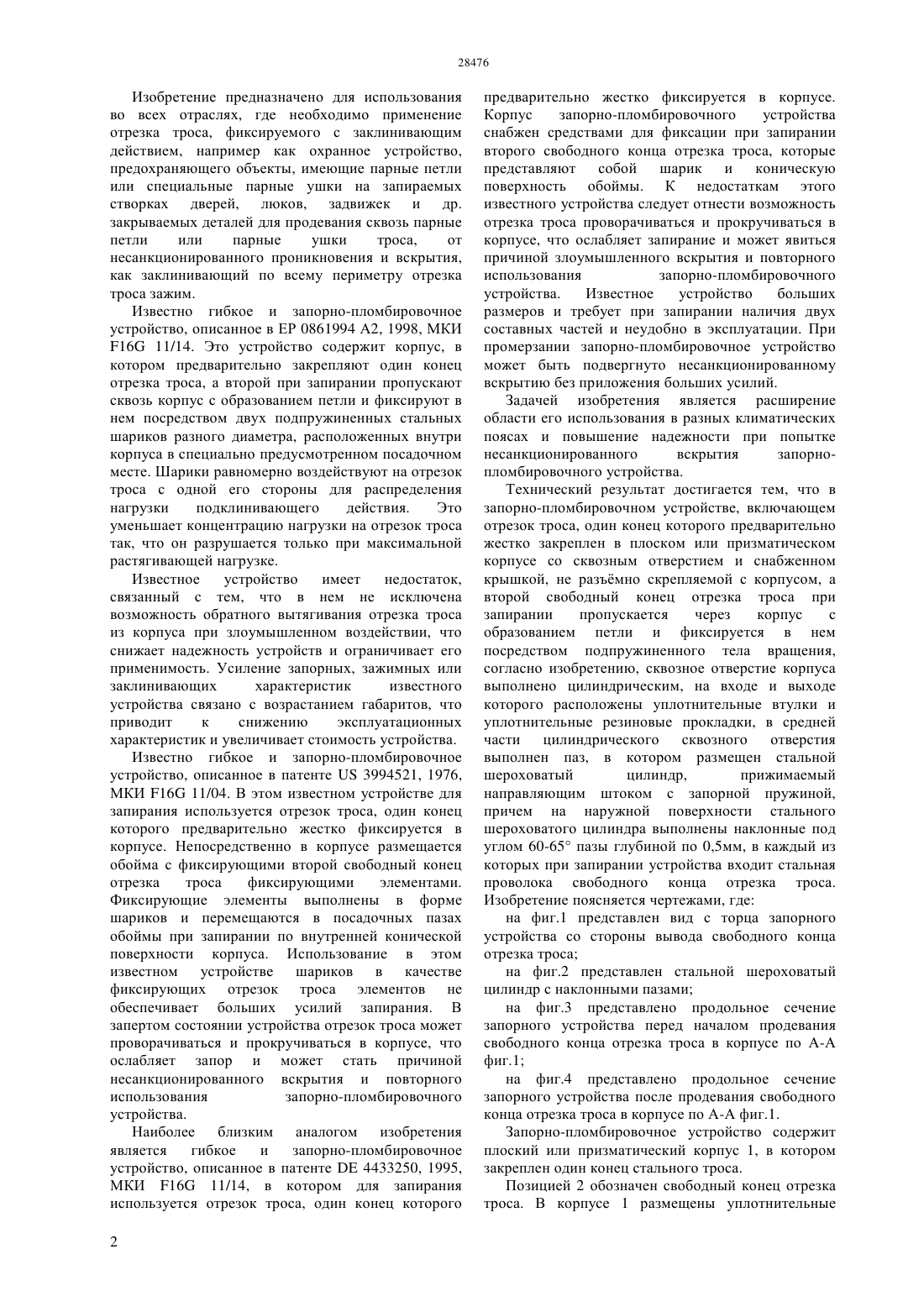

(51) 16 11/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ несанкционированного проникновения и вскрытия указанных створок дверей, люков, задвижек и др. закрываемых деталей. Технический результат достигается тем, что в запорно-пломбировочном устройстве, включающем отрезок троса, один конец которого предварительно жестко закреплен в плоском или призматическом корпусе со сквозным отверстием и снабженном крышкой, не разъмно скрепляемой с корпусом, а второй свободный конец отрезка троса при запирании пропускается через корпус с образованием петли и фиксируется в нем посредством подпружиненного тела вращения,согласно изобретению, сквозное отверстие корпуса выполнено цилиндрическим, на входе и выходе которого расположены уплотнительные втулки и уплотнительные резиновые прокладки, в средней части цилиндрического сквозного отверстия выполнен паз, в котором размещен стальной шероховатый цилиндр,прижимаемый направляющим штоком с запорной пружиной,причем на наружной поверхности стального шероховатого цилиндра выполнены наклонные под углом 60-65 пазы глубиной по 0,5 мм, в каждый из которых при запирании устройства входит стальная проволока свободного отрезка троса.(76) Мулладжанов Равиль Рашидович Мулладжанов Руслан Равильевич Ниязов Руслан Хасанович(57) Изобретение предназначено для использования во всех отраслях, где необходимо применение отрезка троса, фиксируемого с заклинивающим или запирающим действием, например как охранное устройство, предохраняющего объекты, имеющие парные петли или специальные парные ушки на запираемых створках дверей, люков, задвижек и других устройств закрываемых деталей для продевания сквозь парные петли или парные ушки отрезка троса с образованием петли от противоправного несанкционированного проникновения и вскрытия, как заклинивающий и запирающий по всему периметру отрезка троса зажим. Изобретение направлено на надежное запирание и заклинивание отрезка троса при попытке расклинивания и высвобождения отрезка троса в обратном направлении с целью Изобретение предназначено для использования во всех отраслях, где необходимо применение отрезка троса, фиксируемого с заклинивающим действием, например как охранное устройство,предохраняющего объекты, имеющие парные петли или специальные парные ушки на запираемых створках дверей, люков, задвижек и др. закрываемых деталей для продевания сквозь парные петли или парные ушки троса,от несанкционированного проникновения и вскрытия,как заклинивающий по всему периметру отрезка троса зажим. Известно гибкое и запорно-пломбировочное устройство, описанное в ЕР 0861994 А 2, 1998, МКИ 16 11/14. Это устройство содержит корпус, в котором предварительно закрепляют один конец отрезка троса, а второй при запирании пропускают сквозь корпус с образованием петли и фиксируют в нем посредством двух подпружиненных стальных шариков разного диаметра, расположенных внутри корпуса в специально предусмотренном посадочном месте. Шарики равномерно воздействуют на отрезок троса с одной его стороны для распределения нагрузки подклинивающего действия. Это уменьшает концентрацию нагрузки на отрезок троса так, что он разрушается только при максимальной растягивающей нагрузке. Известное устройство имеет недостаток,связанный с тем, что в нем не исключена возможность обратного вытягивания отрезка троса из корпуса при злоумышленном воздействии, что снижает надежность устройств и ограничивает его применимость. Усиление запорных, зажимных или заклинивающих характеристик известного устройства связано с возрастанием габаритов, что приводит к снижению эксплуатационных характеристик и увеличивает стоимость устройства. Известно гибкое и запорно-пломбировочное устройство, описанное в патенте 3994521, 1976,МКИ 16 11/04. В этом известном устройстве для запирания используется отрезок троса, один конец которого предварительно жестко фиксируется в корпусе. Непосредственно в корпусе размещается обойма с фиксирующими второй свободный конец отрезка троса фиксирующими элементами. Фиксирующие элементы выполнены в форме шариков и перемещаются в посадочных пазах обоймы при запирании по внутренней конической поверхности корпуса. Использование в этом известном устройстве шариков в качестве фиксирующих отрезок троса элементов не обеспечивает больших усилий запирания. В запертом состоянии устройства отрезок троса может проворачиваться и прокручиваться в корпусе, что ослабляет запор и может стать причиной несанкционированного вскрытия и повторного использования запорно-пломбировочного устройства. Наиболее близким аналогом изобретения является гибкое и запорно-пломбировочное устройство, описанное в патенте 4433250, 1995,МКИ 16 11/14, в котором для запирания используется отрезок троса, один конец которого 2 предварительно жестко фиксируется в корпусе. Корпус запорно-пломбировочного устройства снабжен средствами для фиксации при запирании второго свободного конца отрезка троса, которые представляют собой шарик и коническую поверхность обоймы. К недостаткам этого известного устройства следует отнести возможность отрезка троса проворачиваться и прокручиваться в корпусе, что ослабляет запирание и может явиться причиной злоумышленного вскрытия и повторного использования запорно-пломбировочного устройства. Известное устройство больших размеров и требует при запирании наличия двух составных частей и неудобно в эксплуатации. При промерзании запорно-пломбировочное устройство может быть подвергнуто несанкционированному вскрытию без приложения больших усилий. Задачей изобретения является расширение области его использования в разных климатических поясах и повышение надежности при попытке несанкционированного вскрытия запорнопломбировочного устройства. Технический результат достигается тем, что в запорно-пломбировочном устройстве, включающем отрезок троса, один конец которого предварительно жестко закреплен в плоском или призматическом корпусе со сквозным отверстием и снабженном крышкой, не разъмно скрепляемой с корпусом, а второй свободный конец отрезка троса при запирании пропускается через корпус с образованием петли и фиксируется в нем посредством подпружиненного тела вращения,согласно изобретению, сквозное отверстие корпуса выполнено цилиндрическим, на входе и выходе которого расположены уплотнительные втулки и уплотнительные резиновые прокладки, в средней части цилиндрического сквозного отверстия выполнен паз, в котором размещен стальной шероховатый цилиндр,прижимаемый направляющим штоком с запорной пружиной,причем на наружной поверхности стального шероховатого цилиндра выполнены наклонные под углом 60-65 пазы глубиной по 0,5 мм, в каждый из которых при запирании устройства входит стальная проволока свободного конца отрезка троса. Изобретение поясняется чертежами, где на фиг.1 представлен вид с торца запорного устройства со стороны вывода свободного конца отрезка троса на фиг.2 представлен стальной шероховатый цилиндр с наклонными пазами на фиг.3 представлено продольное сечение запорного устройства перед началом продевания свободного конца отрезка троса в корпусе по А-А фиг.1 на фиг.4 представлено продольное сечение запорного устройства после продевания свободного конца отрезка троса в корпусе по А-А фиг.1. Запорно-пломбировочное устройство содержит плоский или призматический корпус 1, в котором закреплен один конец стального троса. Позицией 2 обозначен свободный конец отрезка троса. В корпусе 1 размещены уплотнительные втулки 3, стальной шероховатый цилиндр 4 с наклонными под углом 60-65 пазами 12 на наружной поверхности, создающими шероховатость стального цилиндра 4, направляющий шток 5,запорная пружина 6, один конец 7 которой закреплен. Уплотнительные резиновые прокладки 8 размещены на входе и выходе цилиндрического сквозного отверстия 9 перед и после уплотнительных втулок 3, соответственно. В корпусе 1 выполнены фиксирующие отверстия 10 для закрепленного конца троса. Цилиндрическое сквозное отверстие 9 имеет паз 11, в котором размещен стальной шероховатый цилиндр 4. Корпус 1 снабжен крышкой (на фиг. не показана) не разъмно скрепленной с ним. Запорно-пломбировочное устройство работает следующим образом. При использовании устройства свободный конец 2 отрезка троса продевают сквозь цилиндрическое сквозное отверстие 9, при этом конец 2 отрезка троса проходит через уплотнительные втулки 3,через уплотнительные резиновые прокладки 8, мимо паза 11, в котором размещен стальной шероховатый цилиндр 4. Проходя рядом со стальным шероховатым цилиндром 4, конец отрезка троса вытесняет направляющий шток 5 и отжимает запорную пружину 6, при этом каждая из проволок свободного конца 2 отрезка троса попадает в пазы 12 стального шероховатого цилиндра 4,размещенные под углом 60-65 от горизонтали и глубиной 0,5 мм. Уплотнительные резиновые прокладки 8 и уплотнительные втулки 3 обуславливают максимально возможное плотное прилегание свободного отрезка троса 2. Под действием запорной пружины 6 направляющий шток 5 прижимает стальной шероховатый цилиндр 4 с наклонными под углом 60-65 пазами 12 к поверхности свободного конца 2 отрезка троса, где каждая стальная проволока троса входит в наклонные пазы 12 и плотно защемляется. При попытке выдвижения свободного конца 2 отрезка троса из цилиндрического сквозного отверстия 9 корпуса запорно-пломбирующего устройства или попытке прокручивания троса происходит еще большее заклинивание и запирание свободного конца 2 отрезка троса за счет постоянного прижимного действия запорной пружины 6 и направляющего штока 5, прижимающих стальной шероховатый цилиндр 4 с наклонными пазами 12 глубиной 0,5 мм. к отрезку троса. Работа запорно-пломбирующего устройства остается надежной при любых климатических условиях, так как уплотнительные втулки,например, водоотталкивающие резиновые или пластиковые,сохраняют устройство и предотвращают от проникновения влаги и ее промерзания внутри корпуса. Все детали устройства выполнены из одного материала, поэтому коэффициент линейного и объемного расширения при нагревании запорнопломбирующего устройства одинаковый. Нагрев устройства приводит к равномерному тепловому расширению всех деталей, что сохраняет запорный эффект и выдерживает нагрузки по запиранию свободного конца отрезка троса,которые предъявляются существующими правилами и нормативными документами действующими на территории СНГ и других государств. ФОРМУЛА ИЗОБРЕТЕНИЯ Запорно-пломбировочное устройство,включающее отрезок троса, один конец которого предварительно жестко закреплен в плоском или призматическом корпусе со сквозным отверстием и снабженном крышкой, не разъмно скрепляемой с корпусом, а второй свободный конец отрезка троса при запирании пропускается через корпус с образованием петли и фиксируется в нем посредством подпружиненного тела вращения,отличающееся тем, что сквозное отверстие корпуса выполнено цилиндрическим, на входе и выходе которого расположены уплотнительные втулки и уплотнительные резиновые прокладки, в средней части цилиндрического сквозного отверстия выполнен паз, в котором размещен стальной шероховатый цилиндр,прижимаемый направляющим штоком с запорной пружиной,причем на наружной поверхности стального шероховатого цилиндра выполнены наклонные под углом 60-65 пазы глубиной по 0,5 мм, в каждый из которых при запирании устройства входит стальная проволока свободного конца отрезка троса.
