Запорно-пломбировочное устройство

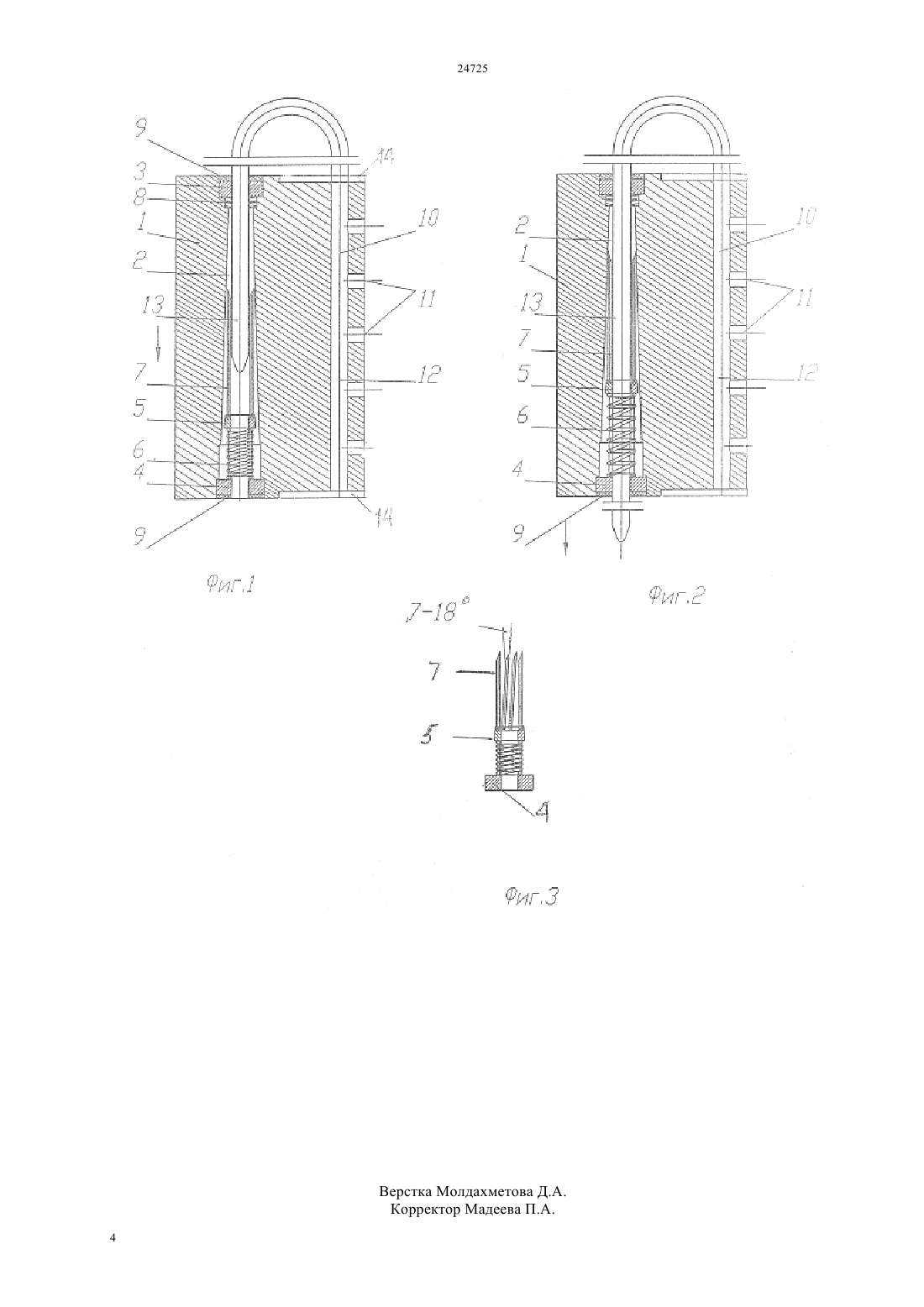

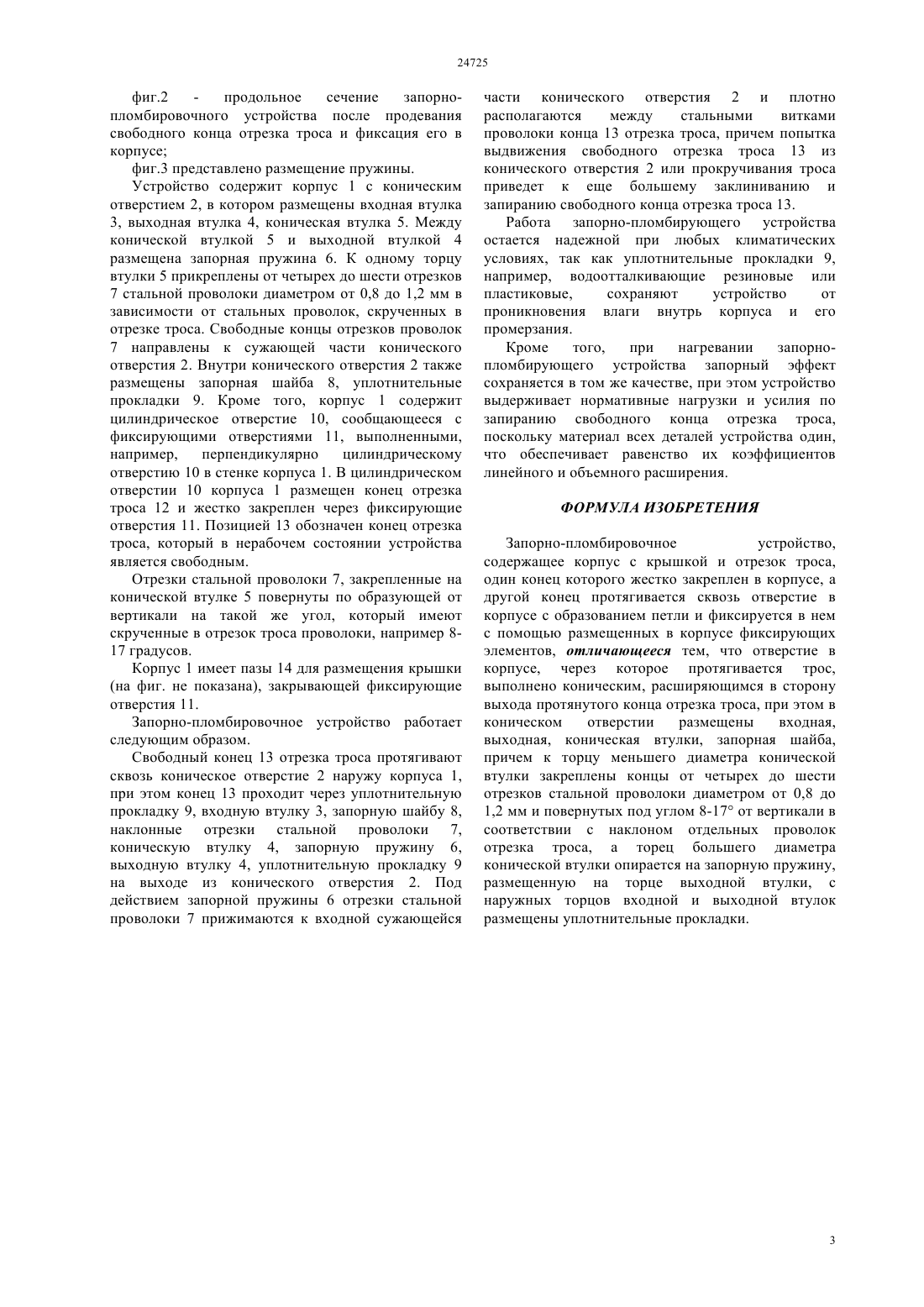

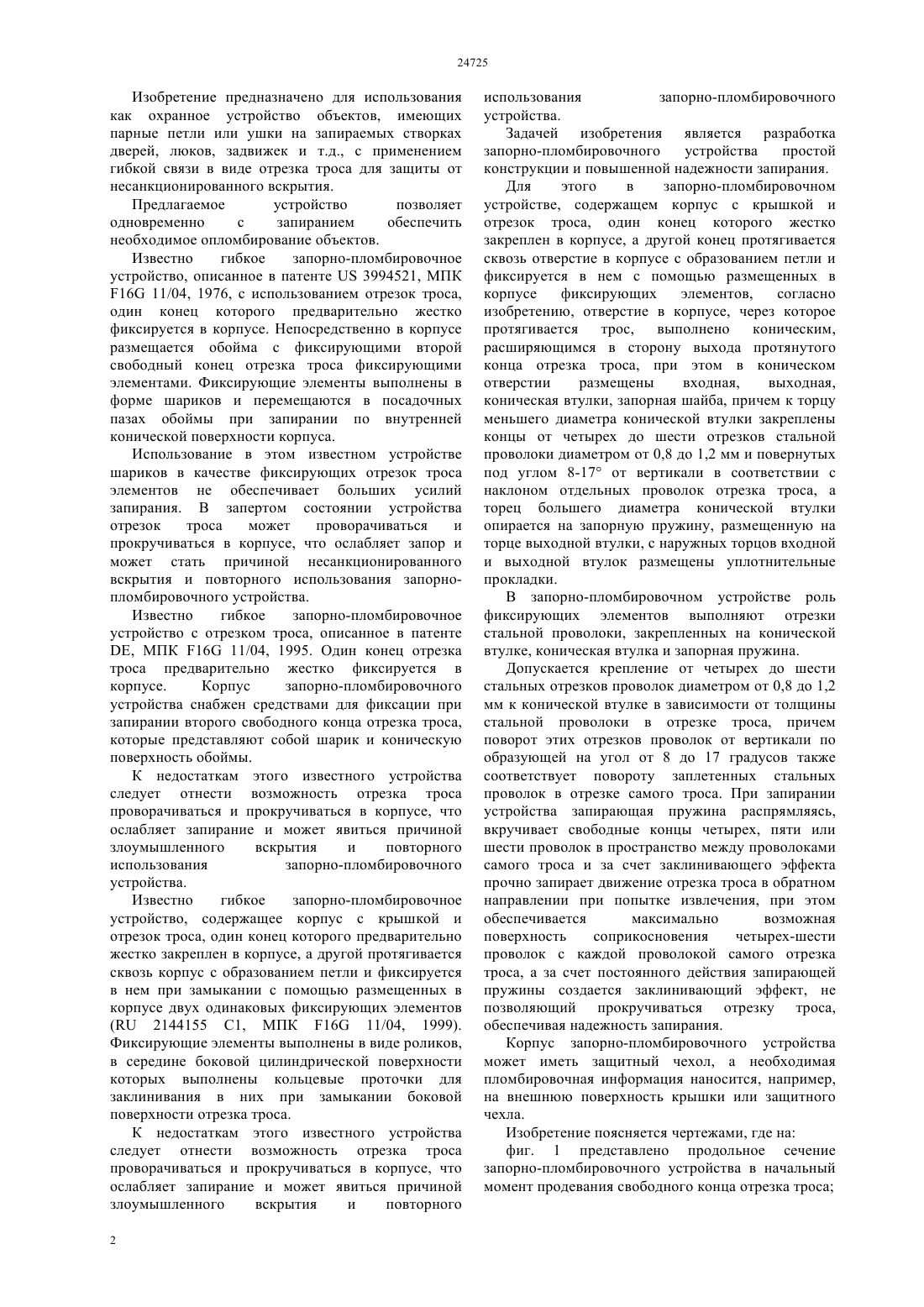

(51) 16 11/04 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ отрезок троса, один конец которого жестко закреплен в корпусе, а другой конец протягивается сквозь отверстие в корпусе с образованием петли и фиксируется в нем с помощью размещенных в корпусе фиксирующих элементов,согласно изобретению, отверстие в корпусе, через которое протягивается трос, выполнено коническим,расширяющимся в сторону выхода протянутого конца отрезка троса, при этом в коническом отверстии размещены входная,выходная,коническая втулки, запорная шайба, причем к торцу меньшего диаметра конической втулки закреплены концы от четырех до шести отрезков стальной проволоки диаметром от 0,8 до 1,2 мм и повернутых под углом 8-17 от вертикали в соответствии с наклоном отдельных проволок отрезка троса, а торец большего диаметра конической втулки опирается на запорную пружину, размещенную на торце выходной втулки, с наружных торцов входной и выходной втулок размещены уплотнительные прокладки.(76) Мулладжанов Руслан Равильевич Ниязова Сайра Руслановна(57) Изобретение предназначено для использования как охранное устройство объектов, имеющих парные петли или ушки с применением гибкой связи в виде отрезка троса для защиты от несанкционированного вскрытия. Предлагаемое устройство позволяет одновременно с запиранием обеспечить необходимое опломбирование объектов. Задачей изобретения является разработка запорно-пломбировочного устройства простой конструкции и повышенной надежности запирания. Для этого в запорно-пломбировочном устройстве, содержащем корпус с крышкой и Изобретение предназначено для использования как охранное устройство объектов, имеющих парные петли или ушки на запираемых створках дверей, люков, задвижек и т.д., с применением гибкой связи в виде отрезка троса для защиты от несанкционированного вскрытия. Предлагаемое устройство позволяет одновременно с запиранием обеспечить необходимое опломбирование объектов. Известно гибкое запорно-пломбировочное устройство, описанное в патенте 3994521, МПК 16 11/04, 1976, с использованием отрезок троса,один конец которого предварительно жестко фиксируется в корпусе. Непосредственно в корпусе размещается обойма с фиксирующими второй свободный конец отрезка троса фиксирующими элементами. Фиксирующие элементы выполнены в форме шариков и перемещаются в посадочных пазах обоймы при запирании по внутренней конической поверхности корпуса. Использование в этом известном устройстве шариков в качестве фиксирующих отрезок троса элементов не обеспечивает больших усилий запирания. В запертом состоянии устройства отрезок троса может проворачиваться и прокручиваться в корпусе, что ослабляет запор и может стать причиной несанкционированного вскрытия и повторного использования запорнопломбировочного устройства. Известно гибкое запорно-пломбировочное устройство с отрезком троса, описанное в патенте, МПК 16 11/04, 1995. Один конец отрезка троса предварительно жестко фиксируется в корпусе. Корпус запорно-пломбировочного устройства снабжен средствами для фиксации при запирании второго свободного конца отрезка троса,которые представляют собой шарик и коническую поверхность обоймы. К недостаткам этого известного устройства следует отнести возможность отрезка троса проворачиваться и прокручиваться в корпусе, что ослабляет запирание и может явиться причиной злоумышленного вскрытия и повторного использования запорно-пломбировочного устройства. Известно гибкое запорно-пломбировочное устройство, содержащее корпус с крышкой и отрезок троса, один конец которого предварительно жестко закреплен в корпусе, а другой протягивается сквозь корпус с образованием петли и фиксируется в нем при замыкании с помощью размещенных в корпусе двух одинаковых фиксирующих элементов( 2144155 С 1, МПК 16 11/04, 1999). Фиксирующие элементы выполнены в виде роликов,в середине боковой цилиндрической поверхности которых выполнены кольцевые проточки для заклинивания в них при замыкании боковой поверхности отрезка троса. К недостаткам этого известного устройства следует отнести возможность отрезка троса проворачиваться и прокручиваться в корпусе, что ослабляет запирание и может явиться причиной злоумышленного вскрытия и повторного 2 использования запорно-пломбировочного устройства. Задачей изобретения является разработка запорно-пломбировочного устройства простой конструкции и повышенной надежности запирания. Для этого в запорно-пломбировочном устройстве, содержащем корпус с крышкой и отрезок троса, один конец которого жестко закреплен в корпусе, а другой конец протягивается сквозь отверстие в корпусе с образованием петли и фиксируется в нем с помощью размещенных в корпусе фиксирующих элементов,согласно изобретению, отверстие в корпусе, через которое протягивается трос, выполнено коническим,расширяющимся в сторону выхода протянутого конца отрезка троса, при этом в коническом отверстии размещены входная,выходная,коническая втулки, запорная шайба, причем к торцу меньшего диаметра конической втулки закреплены концы от четырех до шести отрезков стальной проволоки диаметром от 0,8 до 1,2 мм и повернутых под углом 8-17 от вертикали в соответствии с наклоном отдельных проволок отрезка троса, а торец большего диаметра конической втулки опирается на запорную пружину, размещенную на торце выходной втулки, с наружных торцов входной и выходной втулок размещены уплотнительные прокладки. В запорно-пломбировочном устройстве роль фиксирующих элементов выполняют отрезки стальной проволоки, закрепленных на конической втулке, коническая втулка и запорная пружина. Допускается крепление от четырех до шести стальных отрезков проволок диаметром от 0,8 до 1,2 мм к конической втулке в зависимости от толщины стальной проволоки в отрезке троса, причем поворот этих отрезков проволок от вертикали по образующей на угол от 8 до 17 градусов также соответствует повороту заплетенных стальных проволок в отрезке самого троса. При запирании устройства запирающая пружина распрямляясь,вкручивает свободные концы четырех, пяти или шести проволок в пространство между проволоками самого троса и за счет заклинивающего эффекта прочно запирает движение отрезка троса в обратном направлении при попытке извлечения, при этом обеспечивается максимально возможная поверхность соприкосновения четырех-шести проволок с каждой проволокой самого отрезка троса, а за счет постоянного действия запирающей пружины создается заклинивающий эффект, не позволяющий прокручиваться отрезку троса,обеспечивая надежность запирания. Корпус запорно-пломбировочного устройства может иметь защитный чехол, а необходимая пломбировочная информация наносится, например,на внешнюю поверхность крышки или защитного чехла. Изобретение поясняется чертежами, где на фиг. 1 представлено продольное сечение запорно-пломбировочного устройства в начальный момент продевания свободного конца отрезка троса фиг.2 продольное сечение запорнопломбировочного устройства после продевания свободного конца отрезка троса и фиксация его в корпусе фиг.3 представлено размещение пружины. Устройство содержит корпус 1 с коническим отверстием 2, в котором размещены входная втулка 3, выходная втулка 4, коническая втулка 5. Между конической втулкой 5 и выходной втулкой 4 размещена запорная пружина 6. К одному торцу втулки 5 прикреплены от четырех до шести отрезков 7 стальной проволоки диаметром от 0,8 до 1,2 мм в зависимости от стальных проволок, скрученных в отрезке троса. Свободные концы отрезков проволок 7 направлены к сужающей части конического отверстия 2. Внутри конического отверстия 2 также размещены запорная шайба 8, уплотнительные прокладки 9. Кроме того, корпус 1 содержит цилиндрическое отверстие 10, сообщающееся с фиксирующими отверстиями 11, выполненными,например,перпендикулярно цилиндрическому отверстию 10 в стенке корпуса 1. В цилиндрическом отверстии 10 корпуса 1 размещен конец отрезка троса 12 и жестко закреплен через фиксирующие отверстия 11. Позицией 13 обозначен конец отрезка троса, который в нерабочем состоянии устройства является свободным. Отрезки стальной проволоки 7, закрепленные на конической втулке 5 повернуты по образующей от вертикали на такой же угол, который имеют скрученные в отрезок троса проволоки, например 817 градусов. Корпус 1 имеет пазы 14 для размещения крышки(на фиг. не показана), закрывающей фиксирующие отверстия 11. Запорно-пломбировочное устройство работает следующим образом. Свободный конец 13 отрезка троса протягивают сквозь коническое отверстие 2 наружу корпуса 1,при этом конец 13 проходит через уплотнительную прокладку 9, входную втулку 3, запорную шайбу 8,наклонные отрезки стальной проволоки 7,коническую втулку 4, запорную пружину 6,выходную втулку 4, уплотнительную прокладку 9 на выходе из конического отверстия 2. Под действием запорной пружины 6 отрезки стальной проволоки 7 прижимаются к входной сужающейся части конического отверстия 2 и плотно располагаются между стальными витками проволоки конца 13 отрезка троса, причем попытка выдвижения свободного отрезка троса 13 из конического отверстия 2 или прокручивания троса приведет к еще большему заклиниванию и запиранию свободного конца отрезка троса 13. Работа запорно-пломбирующего устройства остается надежной при любых климатических условиях, так как уплотнительные прокладки 9,например, водоотталкивающие резиновые или пластиковые,сохраняют устройство от проникновения влаги внутрь корпуса и его промерзания. Кроме того,при нагревании запорнопломбирующего устройства запорный эффект сохраняется в том же качестве, при этом устройство выдерживает нормативные нагрузки и усилия по запиранию свободного конца отрезка троса,поскольку материал всех деталей устройства один,что обеспечивает равенство их коэффициентов линейного и объемного расширения. ФОРМУЛА ИЗОБРЕТЕНИЯ Запорно-пломбировочное устройство,содержащее корпус с крышкой и отрезок троса,один конец которого жестко закреплен в корпусе, а другой конец протягивается сквозь отверстие в корпусе с образованием петли и фиксируется в нем с помощью размещенных в корпусе фиксирующих элементов, отличающееся тем, что отверстие в корпусе, через которое протягивается трос,выполнено коническим, расширяющимся в сторону выхода протянутого конца отрезка троса, при этом в коническом отверстии размещены входная,выходная, коническая втулки, запорная шайба,причем к торцу меньшего диаметра конической втулки закреплены концы от четырех до шести отрезков стальной проволоки диаметром от 0,8 до 1,2 мм и повернутых под углом 8-17 от вертикали в соответствии с наклоном отдельных проволок отрезка троса, а торец большего диаметра конической втулки опирается на запорную пружину,размещенную на торце выходной втулки, с наружных торцов входной и выходной втулок размещены уплотнительные прокладки.
