Гибкое запорно-пломбировочное устройство “ЗПУ Бекет”

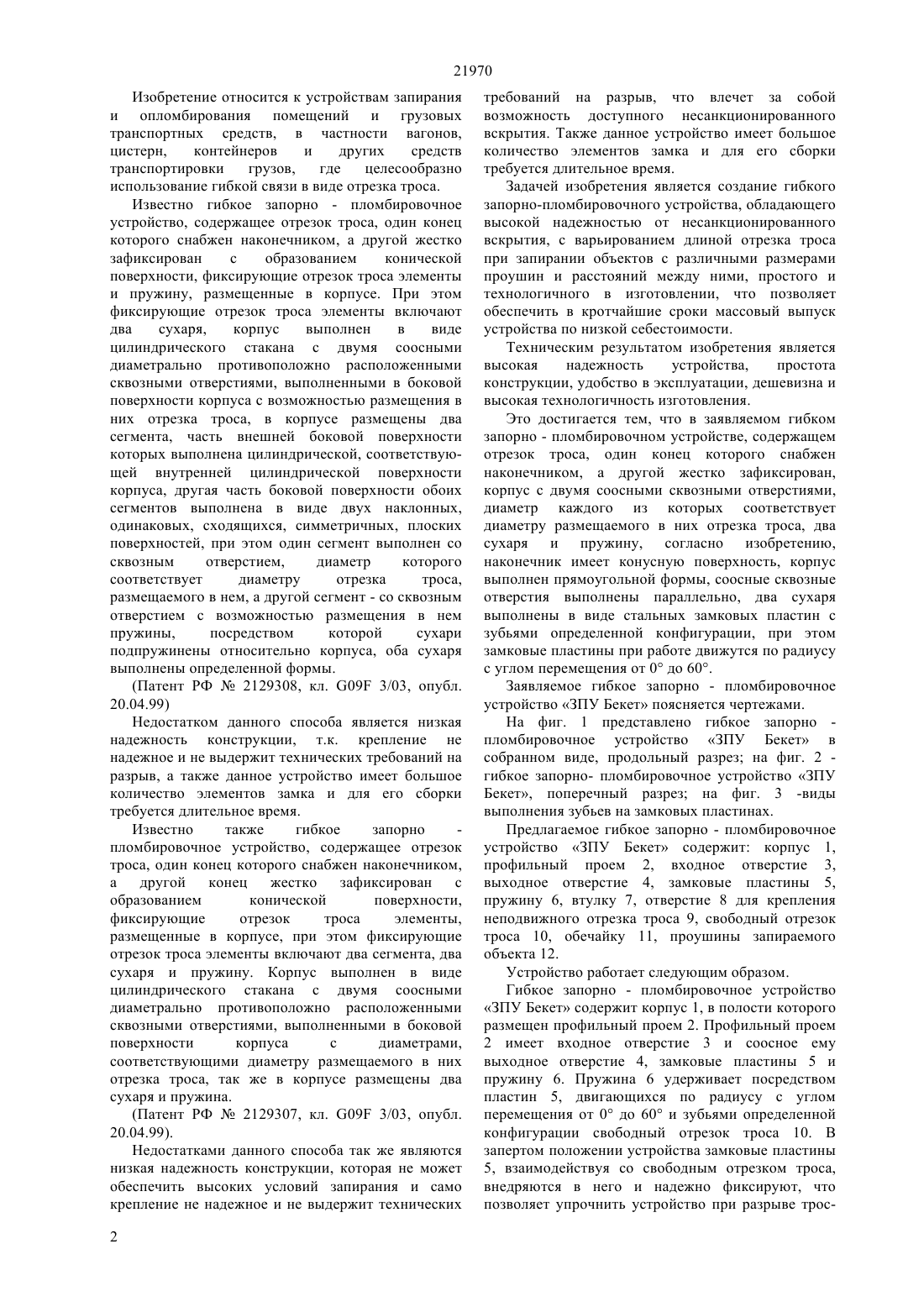

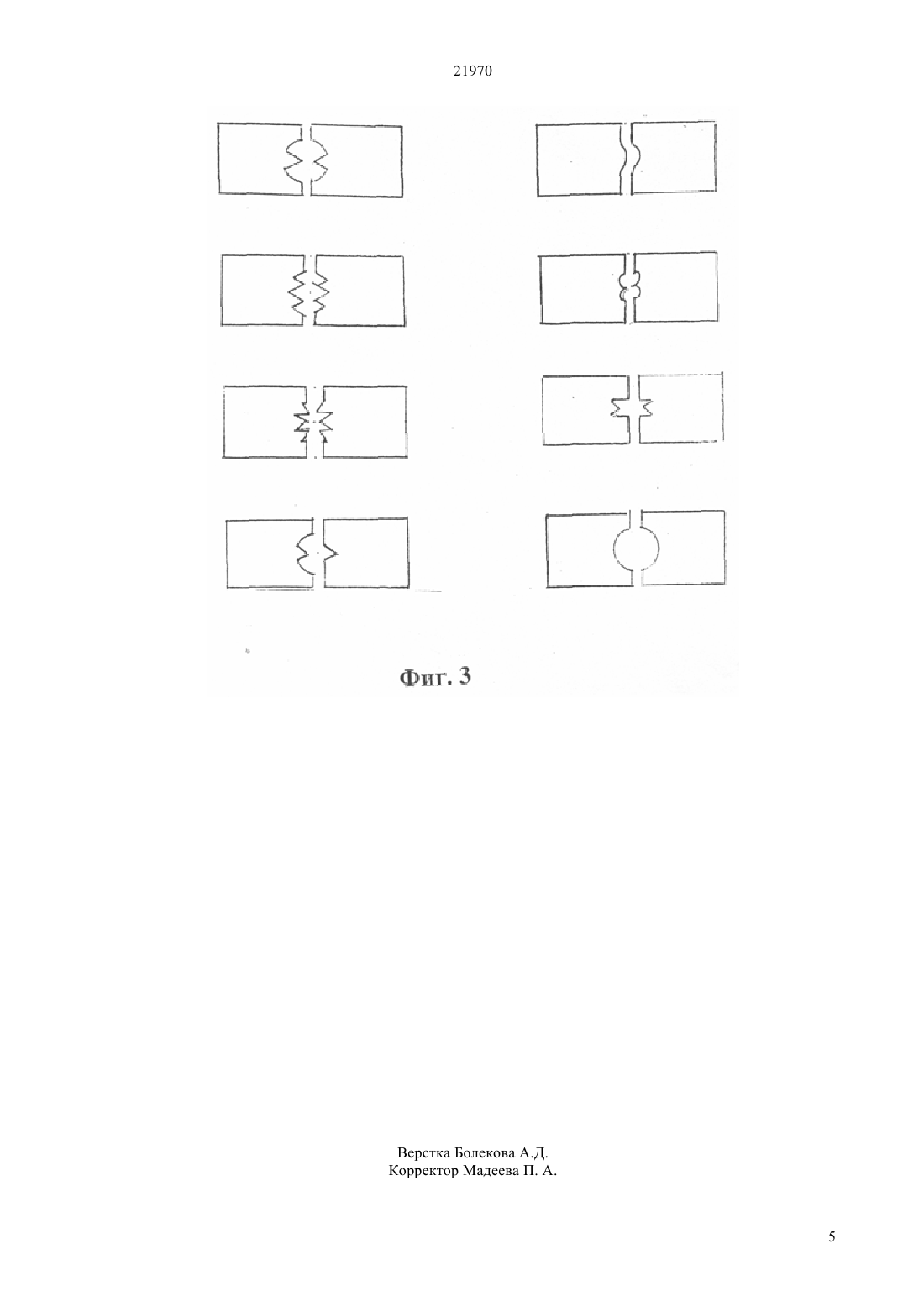

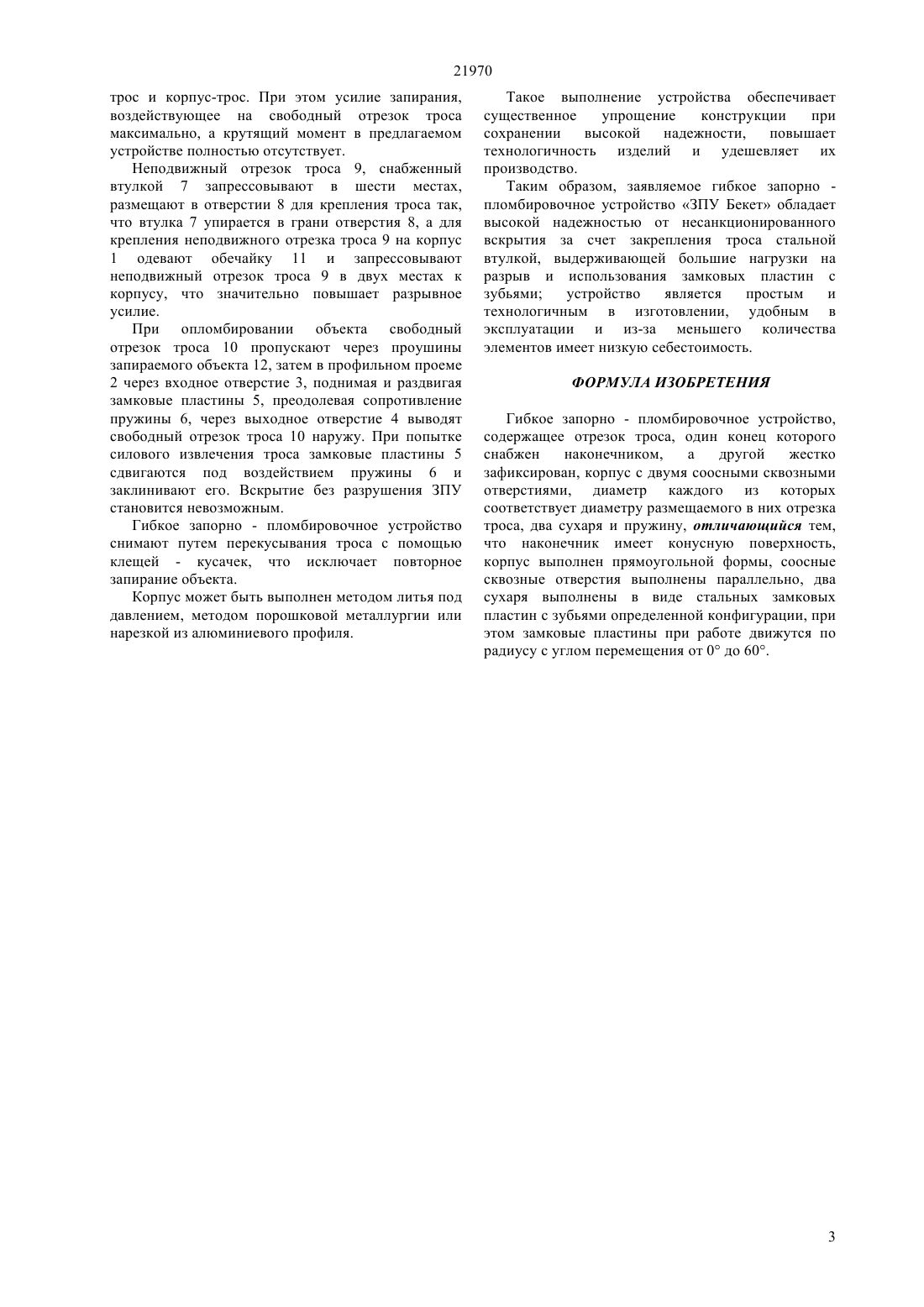

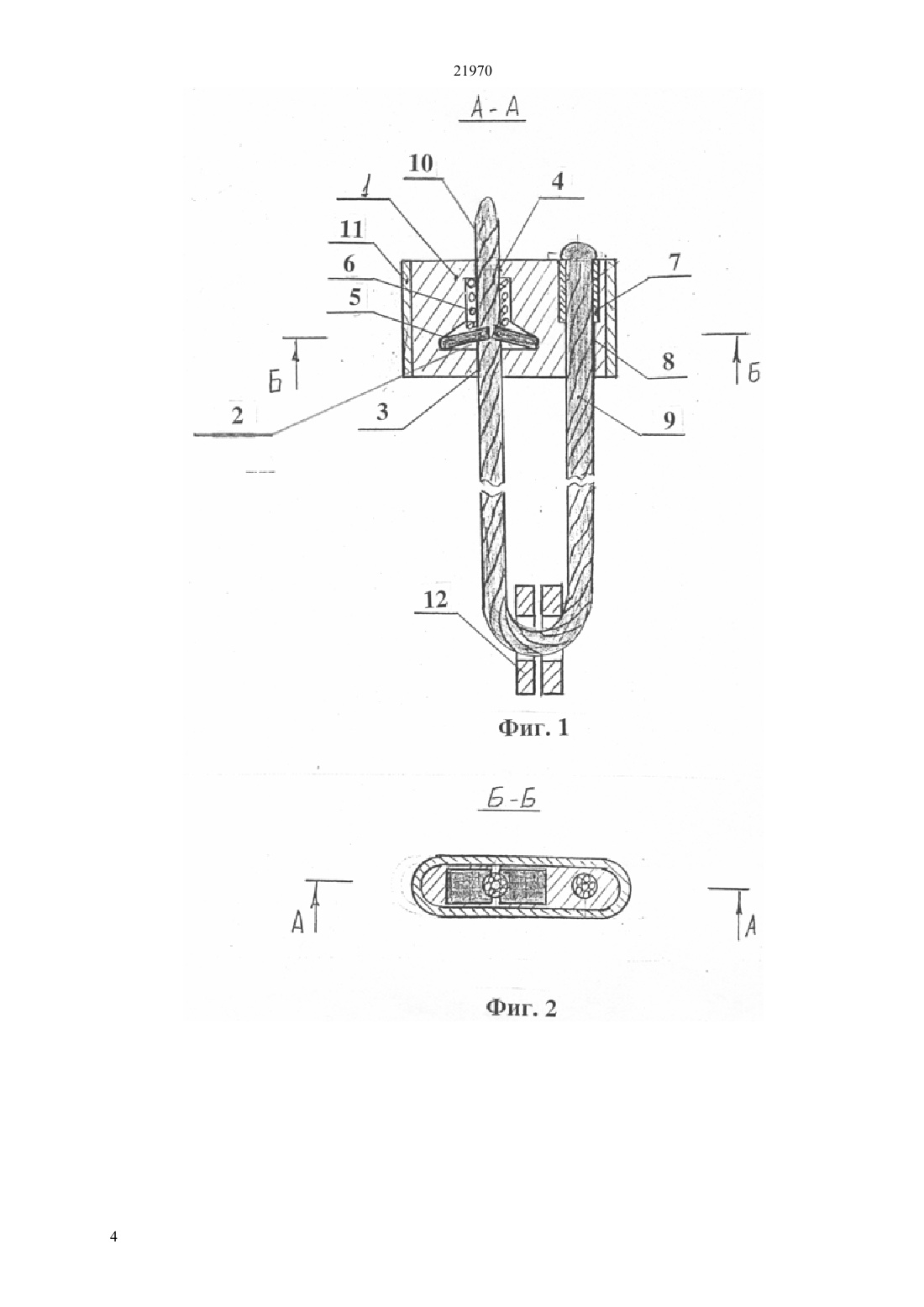

(51) 16 11/04 (2006.01) 09 3/03 (2006.01) 65 55/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ транспортировки грузов,где целесообразно использование гибкой связи в виде отрезка троса. Техническим результатом изобретения является высокая надежность устройства,простота конструкции, удобство в эксплуатации, дешевизна и высокая технологичность изготовления. Это достигается тем, что в заявляемом гибком запорно-пломбировочном устройстве, содержащем отрезок троса, один конец которого снабжен наконечником, а другой жестко зафиксирован,корпус с двумя соосными сквозными отверстиями,диаметр каждого из которых соответствует диаметру размещаемого в них отрезка троса, два сухаря и пружину, согласно изобретению,наконечник имеет конусную поверхность, корпус выполнен прямоугольной формы, соосные сквозные отверстия выполнены параллельно, два сухаря выполнены в виде стальных замковых пластин с зубьями определенной конфигурации, при этом замковые пластины при работе движутся по радиусу с углом перемещения от 0 до 60.(76) Мазом Эдуард Жайлаулы , Глушков Владимир Игнатьевич 21970 Изобретение относится к устройствам запирания и опломбирования помещений и грузовых транспортных средств, в частности вагонов,цистерн,контейнеров и других средств транспортировки грузов,где целесообразно использование гибкой связи в виде отрезка троса. Известно гибкое запорно - пломбировочное устройство, содержащее отрезок троса, один конец которого снабжен наконечником, а другой жестко зафиксирован с образованием конической поверхности, фиксирующие отрезок троса элементы и пружину, размещенные в корпусе. При этом фиксирующие отрезок троса элементы включают два сухаря,корпус выполнен в виде цилиндрического стакана с двумя соосными диаметрально противоположно расположенными сквозными отверстиями, выполненными в боковой поверхности корпуса с возможностью размещения в них отрезка троса, в корпусе размещены два сегмента, часть внешней боковой поверхности которых выполнена цилиндрической, соответствующей внутренней цилиндрической поверхности корпуса, другая часть боковой поверхности обоих сегментов выполнена в виде двух наклонных,одинаковых, сходящихся, симметричных, плоских поверхностей, при этом один сегмент выполнен со сквозным отверстием,диаметр которого соответствует диаметру отрезка троса,размещаемого в нем, а другой сегмент - со сквозным отверстием с возможностью размещения в нем пружины,посредством которой сухари подпружинены относительно корпуса, оба сухаря выполнены определенной формы.(Патент РФ 2129308, кл. 09 3/03, опубл. 20.04.99) Недостатком данного способа является низкая надежность конструкции, т.к. крепление не надежное и не выдержит технических требований на разрыв, а также данное устройство имеет большое количество элементов замка и для его сборки требуется длительное время. Известно также гибкое запорно пломбировочное устройство, содержащее отрезок троса, один конец которого снабжен наконечником,а другой конец жестко зафиксирован с образованием конической поверхности,фиксирующие отрезок троса элементы,размещенные в корпусе, при этом фиксирующие отрезок троса элементы включают два сегмента, два сухаря и пружину. Корпус выполнен в виде цилиндрического стакана с двумя соосными диаметрально противоположно расположенными сквозными отверстиями, выполненными в боковой поверхности корпуса с диаметрами,соответствующими диаметру размещаемого в них отрезка троса, так же в корпусе размещены два сухаря и пружина.(Патент РФ 2129307, кл. 09 3/03, опубл. 20.04.99). Недостатками данного способа так же являются низкая надежность конструкции, которая не может обеспечить высоких условий запирания и само крепление не надежное и не выдержит технических 2 требований на разрыв, что влечет за собой возможность доступного несанкционированного вскрытия. Также данное устройство имеет большое количество элементов замка и для его сборки требуется длительное время. Задачей изобретения является создание гибкого запорно-пломбировочного устройства, обладающего высокой надежностью от несанкционированного вскрытия, с варьированием длиной отрезка троса при запирании объектов с различными размерами проушин и расстояний между ними, простого и технологичного в изготовлении, что позволяет обеспечить в кротчайшие сроки массовый выпуск устройства по низкой себестоимости. Техническим результатом изобретения является высокая надежность устройства,простота конструкции, удобство в эксплуатации, дешевизна и высокая технологичность изготовления. Это достигается тем, что в заявляемом гибком запорно - пломбировочном устройстве, содержащем отрезок троса, один конец которого снабжен наконечником, а другой жестко зафиксирован,корпус с двумя соосными сквозными отверстиями,диаметр каждого из которых соответствует диаметру размещаемого в них отрезка троса, два сухаря и пружину, согласно изобретению,наконечник имеет конусную поверхность, корпус выполнен прямоугольной формы, соосные сквозные отверстия выполнены параллельно, два сухаря выполнены в виде стальных замковых пластин с зубьями определенной конфигурации, при этом замковые пластины при работе движутся по радиусу с углом перемещения от 0 до 60. Заявляемое гибкое запорно - пломбировочное устройство ЗПУ Бекет поясняется чертежами. На фиг. 1 представлено гибкое запорно пломбировочное устройство ЗПУ Бекет в собранном виде, продольный разрез на фиг. 2 гибкое запорно- пломбировочное устройство ЗПУ Бекет, поперечный разрез на фиг. 3 -виды выполнения зубьев на замковых пластинах. Предлагаемое гибкое запорно - пломбировочное устройство ЗПУ Бекет содержит корпус 1,профильный проем 2, входное отверстие 3,выходное отверстие 4, замковые пластины 5,пружину 6, втулку 7, отверстие 8 для крепления неподвижного отрезка троса 9, свободный отрезок троса 10, обечайку 11, проушины запираемого объекта 12. Устройство работает следующим образом. Гибкое запорно - пломбировочное устройство ЗПУ Бекет содержит корпус 1, в полости которого размещен профильный проем 2. Профильный проем 2 имеет входное отверстие 3 и соосное ему выходное отверстие 4, замковые пластины 5 и пружину 6. Пружина 6 удерживает посредством пластин 5, двигающихся по радиусу с углом перемещения от 0 до 60 и зубьями определенной конфигурации свободный отрезок троса 10. В запертом положении устройства замковые пластины 5, взаимодействуя со свободным отрезком троса,внедряются в него и надежно фиксируют, что позволяет упрочнить устройство при разрыве трос 21970 трос и корпус-трос. При этом усилие запирания,воздействующее на свободный отрезок троса максимально, а крутящий момент в предлагаемом устройстве полностью отсутствует. Неподвижный отрезок троса 9, снабженный втулкой 7 запрессовывают в шести местах,размещают в отверстии 8 для крепления троса так,что втулка 7 упирается в грани отверстия 8, а для крепления неподвижного отрезка троса 9 на корпус 1 одевают обечайку 11 и запрессовывают неподвижный отрезок троса 9 в двух местах к корпусу, что значительно повышает разрывное усилие. При опломбировании объекта свободный отрезок троса 10 пропускают через проушины запираемого объекта 12, затем в профильном проеме 2 через входное отверстие 3, поднимая и раздвигая замковые пластины 5, преодолевая сопротивление пружины 6, через выходное отверстие 4 выводят свободный отрезок троса 10 наружу. При попытке силового извлечения троса замковые пластины 5 сдвигаются под воздействием пружины 6 и заклинивают его. Вскрытие без разрушения ЗПУ становится невозможным. Гибкое запорно - пломбировочное устройство снимают путем перекусывания троса с помощью клещей - кусачек, что исключает повторное запирание объекта. Корпус может быть выполнен методом литья под давлением, методом порошковой металлургии или нарезкой из алюминиевого профиля. Такое выполнение устройства обеспечивает существенное упрощение конструкции при сохранении высокой надежности, повышает технологичность изделий и удешевляет их производство. Таким образом, заявляемое гибкое запорно пломбировочное устройство ЗПУ Бекет обладает высокой надежностью от несанкционированного вскрытия за счет закрепления троса стальной втулкой, выдерживающей большие нагрузки на разрыв и использования замковых пластин с зубьями устройство является простым и технологичным в изготовлении, удобным в эксплуатации и из-за меньшего количества элементов имеет низкую себестоимость. ФОРМУЛА ИЗОБРЕТЕНИЯ Гибкое запорно - пломбировочное устройство,содержащее отрезок троса, один конец которого снабжен наконечником,а другой жестко зафиксирован, корпус с двумя соосными сквозными отверстиями, диаметр каждого из которых соответствует диаметру размещаемого в них отрезка троса, два сухаря и пружину, отличающийся тем,что наконечник имеет конусную поверхность,корпус выполнен прямоугольной формы, соосные сквозные отверстия выполнены параллельно, два сухаря выполнены в виде стальных замковых пластин с зубьями определенной конфигурации, при этом замковые пластины при работе движутся по радиусу с углом перемещения от 0 до 60.
