Бульдозер

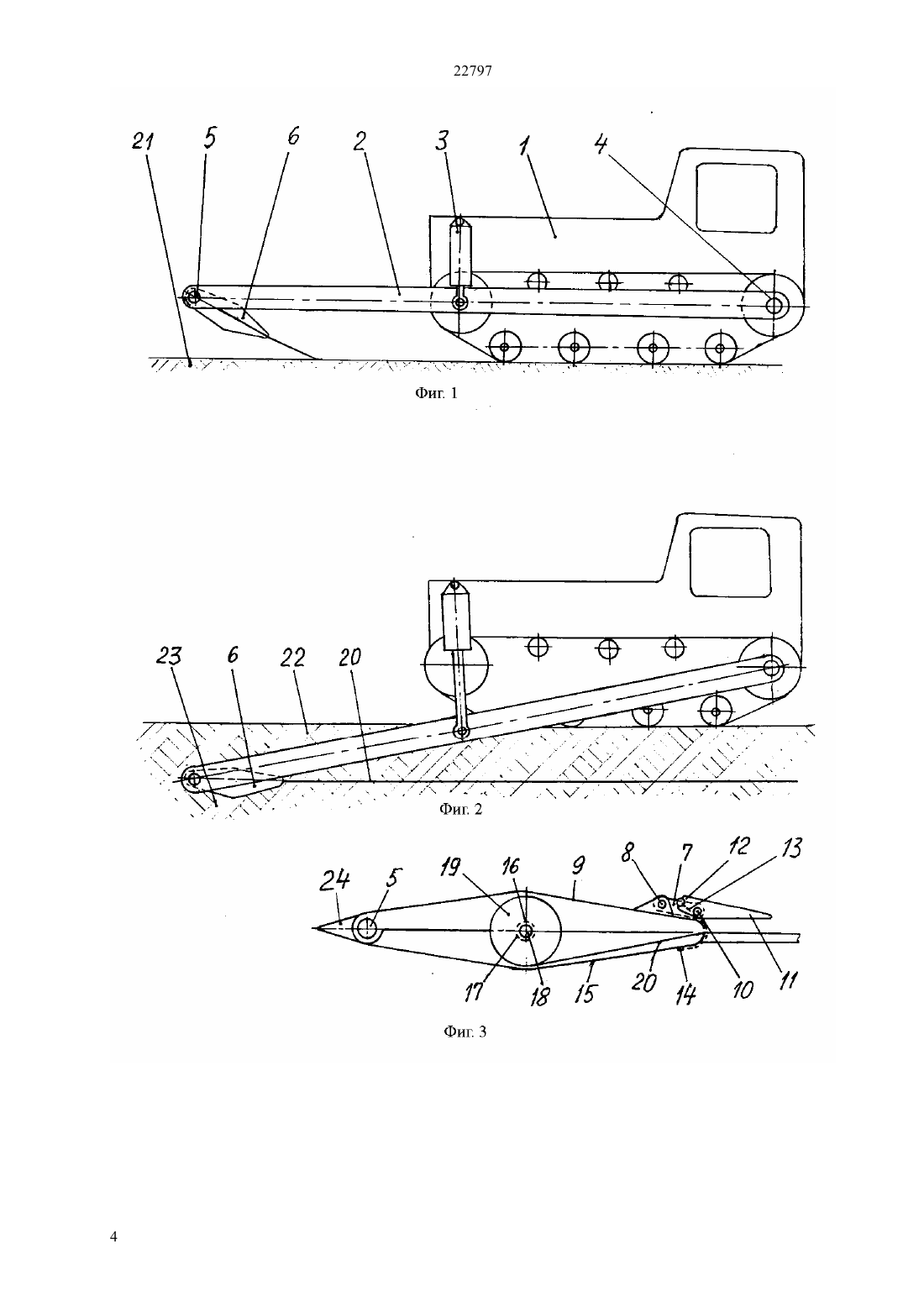

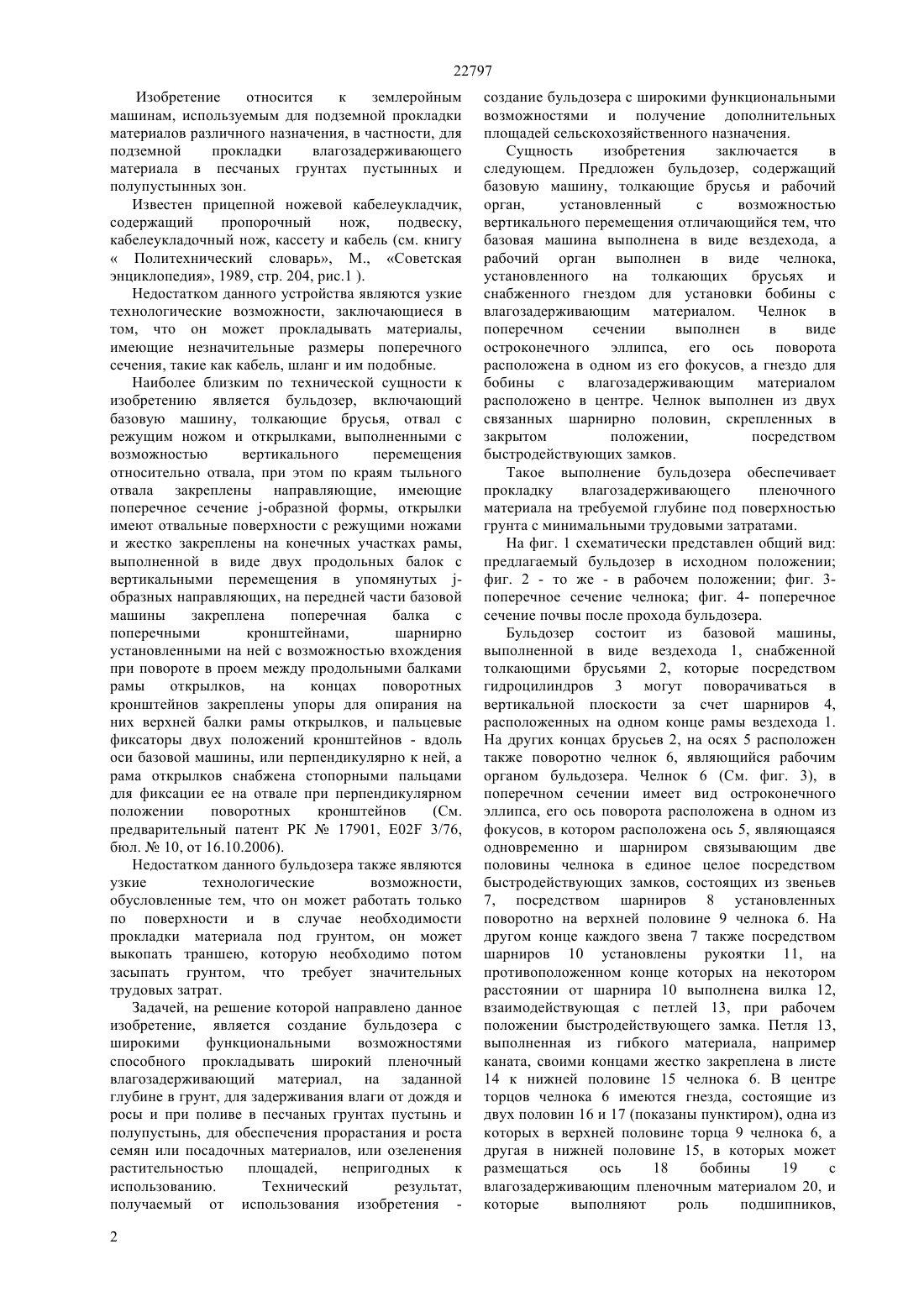

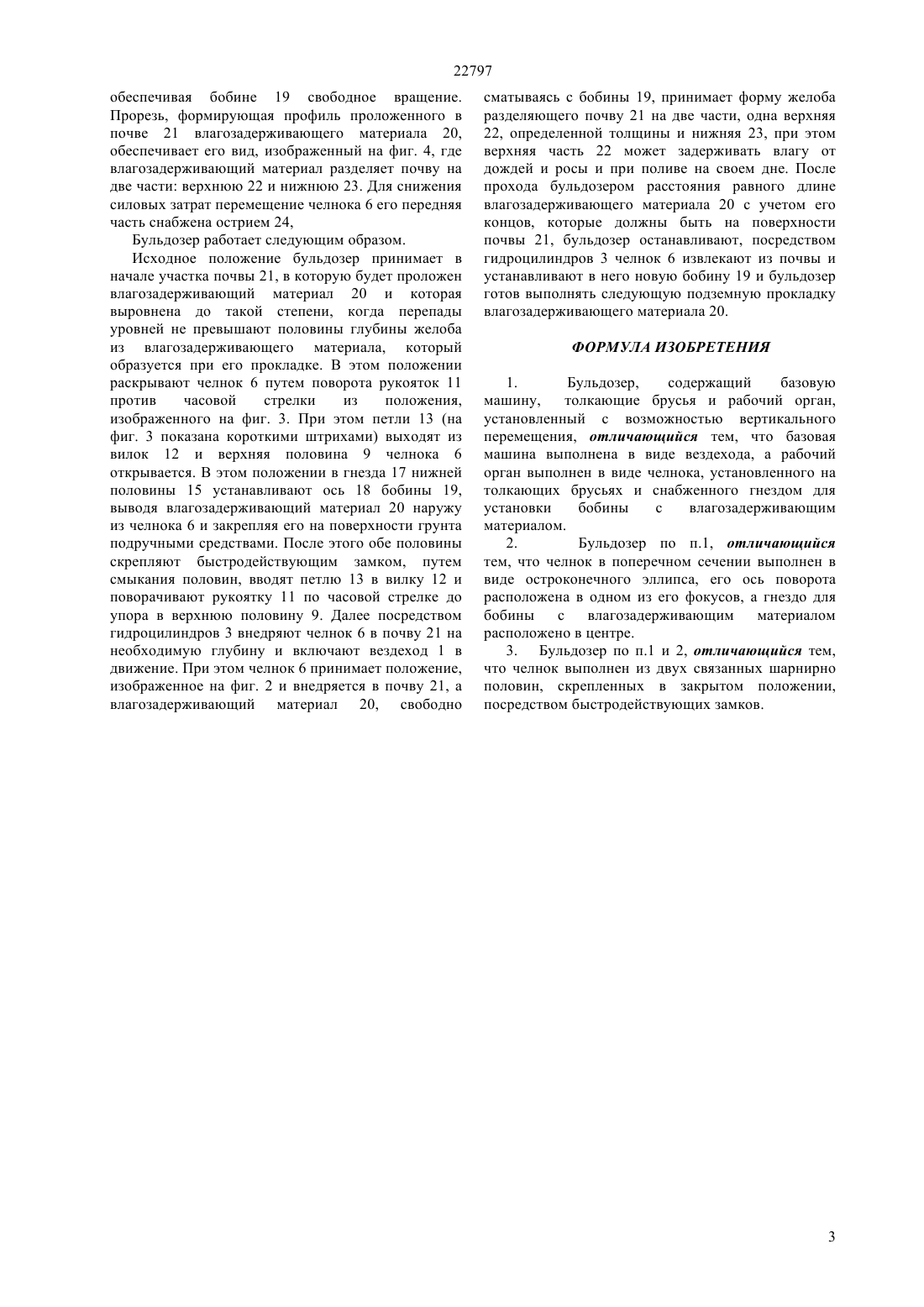

(51) 02 3/76 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ бульдозера с широкими функциональными возможностями способного прокладывать широкий пленочный влагозадерживающий материал, на заданной глубине в грунт, для задерживание влаги от дождя и росы и при поливе в песчаных грунтах. Технический результат,получаемый от использования изобретения - создание бульдозера с широкими функциональными возможностями и получение дополнительных площадей сельскохозяйственного назначения. Сущность изобретения заключается в следующем. Предложен бульдозер,содержащий базовую машину,толкающие брусья и рабочий орган, установленный с возможностью вертикального перемещения,отличающийся тем, что базовая машина выполнена в виде вездехода, а рабочий орган выполнен в виде челнока, установленного на толкающих брусьях и снабженного гнездом для установки бобины с влагозадерживающим материалом.(72) Асангалиев Елибек Атрауович Дейнеко Павел Павлович Дейнеко Павел Федорович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д. Серикбаева Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 17901, 02 3/76, 2006(57) Изобретение относится к землеройным машинам, используемым для подземной прокладки материалов различного назначения, в частности, для подземной прокладки влагозадерживающего материала в песчаных грунтах пустынных и полупустынных зон. Задачей, на решение которой направлено данное изобретение, является создание 22797 Изобретение относится к землеройным машинам, используемым для подземной прокладки материалов различного назначения, в частности, для подземной прокладки влагозадерживающего материала в песчаных грунтах пустынных и полупустынных зон. Известен прицепной ножевой кабелеукладчик,содержащий пропорочный нож,подвеску,кабелеукладочный нож, кассету и кабель (см. книгуПолитехнический словарь, М., Советская энциклопедия, 1989, стр. 204, рис.1 ). Недостатком данного устройства являются узкие технологические возможности, заключающиеся в том, что он может прокладывать материалы,имеющие незначительные размеры поперечного сечения, такие как кабель, шланг и им подобные. Наиболее близким по технической сущности к изобретению является бульдозер, включающий базовую машину, толкающие брусья, отвал с режущим ножом и открылками, выполненными с возможностью вертикального перемещения относительно отвала, при этом по краям тыльного отвала закреплены направляющие, имеющие поперечное сечение -образной формы, открылки имеют отвальные поверхности с режущими ножами и жестко закреплены на конечных участках рамы,выполненной в виде двух продольных балок с вертикальными перемещения в упомянутых образных направляющих, на передней части базовой машины закреплена поперечная балка с поперечными кронштейнами,шарнирно установленными на ней с возможностью вхождения при повороте в проем между продольными балками рамы открылков,на концах поворотных кронштейнов закреплены упоры для опирания на них верхней балки рамы открылков, и пальцевые фиксаторы двух положений кронштейнов - вдоль оси базовой машины, или перпендикулярно к ней, а рама открылков снабжена стопорными пальцами для фиксации ее на отвале при перпендикулярном положении поворотных кронштейнов(См. предварительный патент РК 17901, 02 3/76,бюл.10, от 16.10.2006). Недостатком данного бульдозера также являются узкие технологические возможности,обусловленные тем, что он может работать только по поверхности и в случае необходимости прокладки материала под грунтом, он может выкопать траншею, которую необходимо потом засыпать грунтом, что требует значительных трудовых затрат. Задачей, на решение которой направлено данное изобретение, является создание бульдозера с широкими функциональными возможностями способного прокладывать широкий пленочный влагозадерживающий материал, на заданной глубине в грунт, для задерживания влаги от дождя и росы и при поливе в песчаных грунтах пустынь и полупустынь, для обеспечения прорастания и роста семян или посадочных материалов, или озеленения растительностью площадей,непригодных к использованию. Технический результат,получаемый от использования изобретения 2 создание бульдозера с широкими функциональными возможностями и получение дополнительных площадей сельскохозяйственного назначения. Сущность изобретения заключается в следующем. Предложен бульдозер, содержащий базовую машину, толкающие брусья и рабочий орган,установленный с возможностью вертикального перемещения отличающийся тем, что базовая машина выполнена в виде вездехода, а рабочий орган выполнен в виде челнока,установленного на толкающих брусьях и снабженного гнездом для установки бобины с влагозадерживающим материалом. Челнок в поперечном сечении выполнен в виде остроконечного эллипса, его ось поворота расположена в одном из его фокусов, а гнездо для бобины с влагозадерживающим материалом расположено в центре. Челнок выполнен из двух связанных шарнирно половин, скрепленных в закрытом положении,посредством быстродействующих замков. Такое выполнение бульдозера обеспечивает прокладку влагозадерживающего пленочного материала на требуемой глубине под поверхностью грунта с минимальными трудовыми затратами. На фиг. 1 схематически представлен общий вид предлагаемый бульдозер в исходном положении фиг. 2 - то же - в рабочем положении фиг. 3 поперечное сечение челнока фиг. 4- поперечное сечение почвы после прохода бульдозера. Бульдозер состоит из базовой машины,выполненной в виде вездехода 1, снабженной толкающими брусьями 2, которые посредством гидроцилиндров 3 могут поворачиваться в вертикальной плоскости за счет шарниров 4,расположенных на одном конце рамы вездехода 1. На других концах брусьев 2, на осях 5 расположен также поворотно челнок 6, являющийся рабочим органом бульдозера. Челнок 6 (См. фиг. 3), в поперечном сечении имеет вид остроконечного эллипса, его ось поворота расположена в одном из фокусов, в котором расположена ось 5, являющаяся одновременно и шарниром связывающим две половины челнока в единое целое посредством быстродействующих замков, состоящих из звеньев 7, посредством шарниров 8 установленных поворотно на верхней половине 9 челнока 6. На другом конце каждого звена 7 также посредством шарниров 10 установлены рукоятки 11, на противоположенном конце которых на некотором расстоянии от шарнира 10 выполнена вилка 12,взаимодействующая с петлей 13, при рабочем положении быстродействующего замка. Петля 13,выполненная из гибкого материала, например каната, своими концами жестко закреплена в листе 14 к нижней половине 15 челнока 6. В центре торцов челнока 6 имеются гнезда, состоящие из двух половин 16 и 17 (показаны пунктиром), одна из которых в верхней половине торца 9 челнока 6, а другая в нижней половине 15, в которых может размещаться ось 18 бобины 19 с влагозадерживающим пленочным материалом 20, и которые выполняют роль подшипников, 22797 обеспечивая бобине 19 свободное вращение. Прорезь, формирующая профиль проложенного в почве 21 влагозадерживающего материала 20,обеспечивает его вид, изображенный на фиг. 4, где влагозадерживающий материал разделяет почву на две части верхнюю 22 и нижнюю 23. Для снижения силовых затрат перемещение челнока 6 его передняя часть снабжена острием 24,Бульдозер работает следующим образом. Исходное положение бульдозер принимает в начале участка почвы 21, в которую будет проложен влагозадерживающий материал 20 и которая выровнена до такой степени, когда перепады уровней не превышают половины глубины желоба из влагозадерживающего материала, который образуется при его прокладке. В этом положении раскрывают челнок 6 путем поворота рукояток 11 против часовой стрелки из положения,изображенного на фиг. 3. При этом петли 13 (на фиг. 3 показана короткими штрихами) выходят из вилок 12 и верхняя половина 9 челнока 6 открывается. В этом положении в гнезда 17 нижней половины 15 устанавливают ось 18 бобины 19,выводя влагозадерживающий материал 20 наружу из челнока 6 и закрепляя его на поверхности грунта подручными средствами. После этого обе половины скрепляют быстродействующим замком, путем смыкания половин, вводят петлю 13 в вилку 12 и поворачивают рукоятку 11 по часовой стрелке до упора в верхнюю половину 9. Далее посредством гидроцилиндров 3 внедряют челнок 6 в почву 21 на необходимую глубину и включают вездеход 1 в движение. При этом челнок 6 принимает положение,изображенное на фиг. 2 и внедряется в почву 21, а влагозадерживающий материал 20, свободно сматываясь с бобины 19, принимает форму желоба разделяющего почву 21 на две части, одна верхняя 22, определенной толщины и нижняя 23, при этом верхняя часть 22 может задерживать влагу от дождей и росы и при поливе на своем дне. После прохода бульдозером расстояния равного длине влагозадерживающего материала 20 с учетом его концов, которые должны быть на поверхности почвы 21, бульдозер останавливают, посредством гидроцилиндров 3 челнок 6 извлекают из почвы и устанавливают в него новую бобину 19 и бульдозер готов выполнять следующую подземную прокладку влагозадерживающего материала 20. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Бульдозер,содержащий базовую машину,толкающие брусья и рабочий орган,установленный с возможностью вертикального перемещения, отличающийся тем, что базовая машина выполнена в виде вездехода, а рабочий орган выполнен в виде челнока, установленного на толкающих брусьях и снабженного гнездом для установки бобины с влагозадерживающим материалом. 2. Бульдозер по п.1, отличающийся тем, что челнок в поперечном сечении выполнен в виде остроконечного эллипса, его ось поворота расположена в одном из его фокусов, а гнездо для бобины с влагозадерживающим материалом расположено в центре. 3. Бульдозер по п.1 и 2, отличающийся тем,что челнок выполнен из двух связанных шарнирно половин, скрепленных в закрытом положении,посредством быстродействующих замков.
