Шплинт-гвоздь Жетесова С.С.

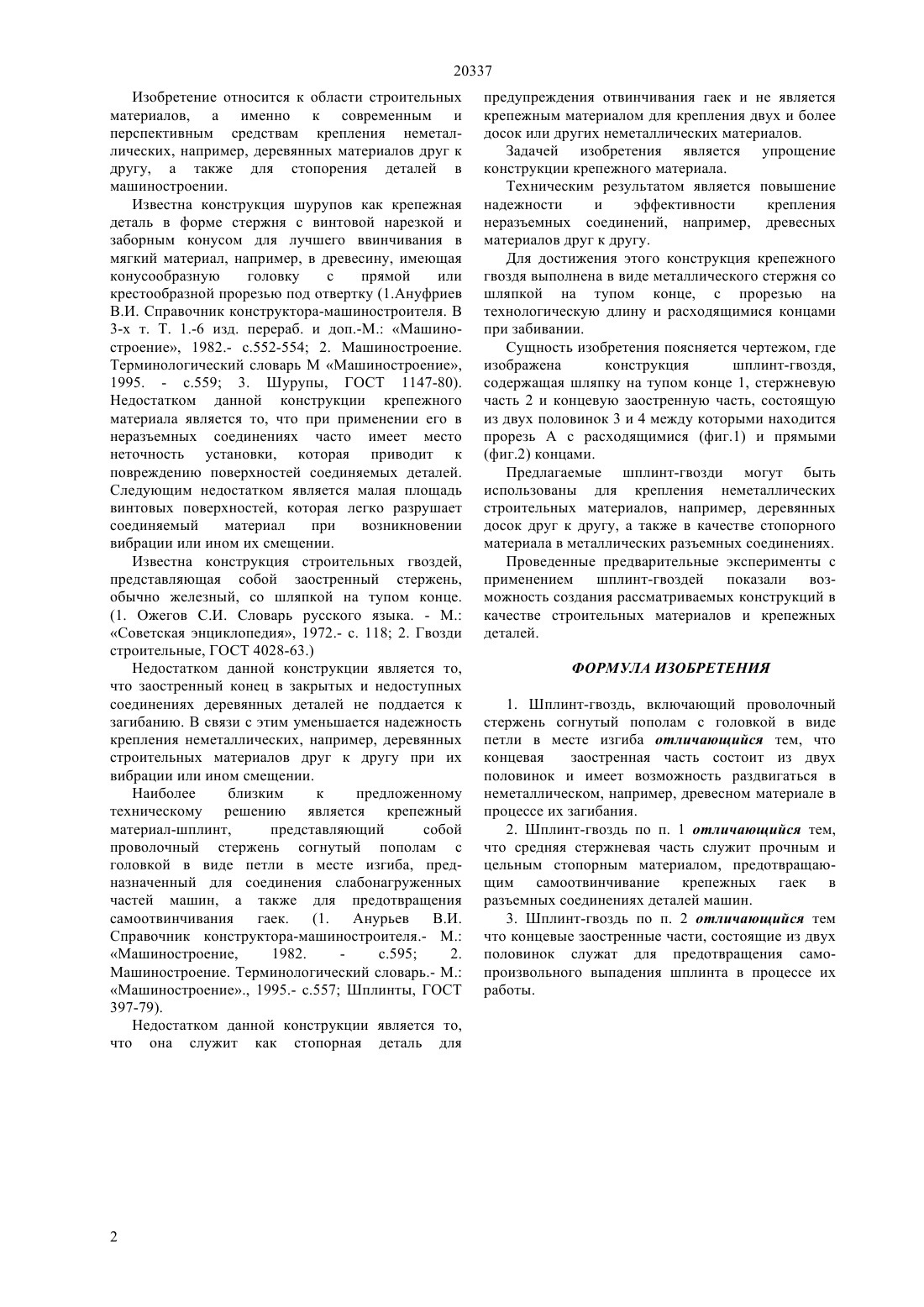

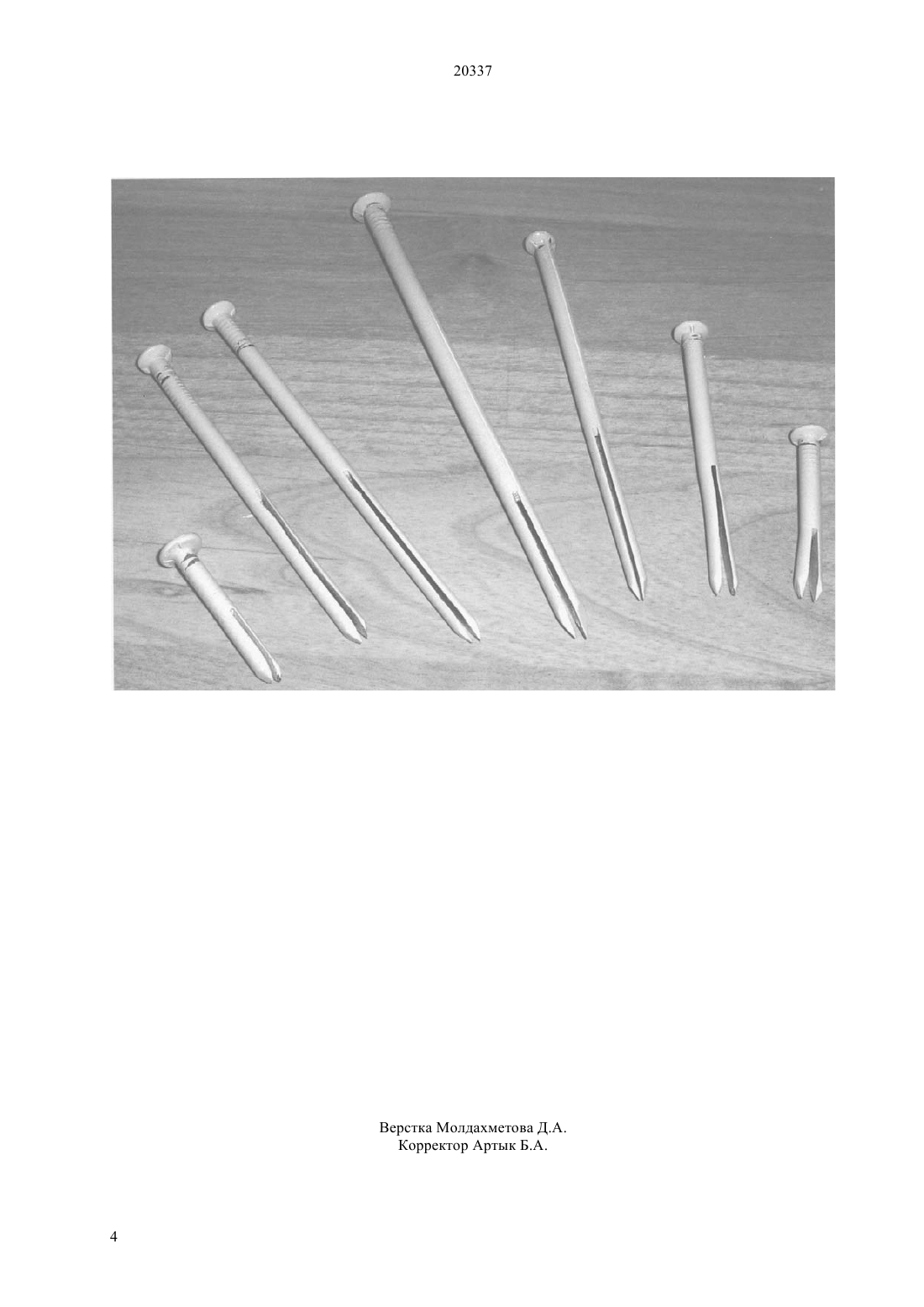

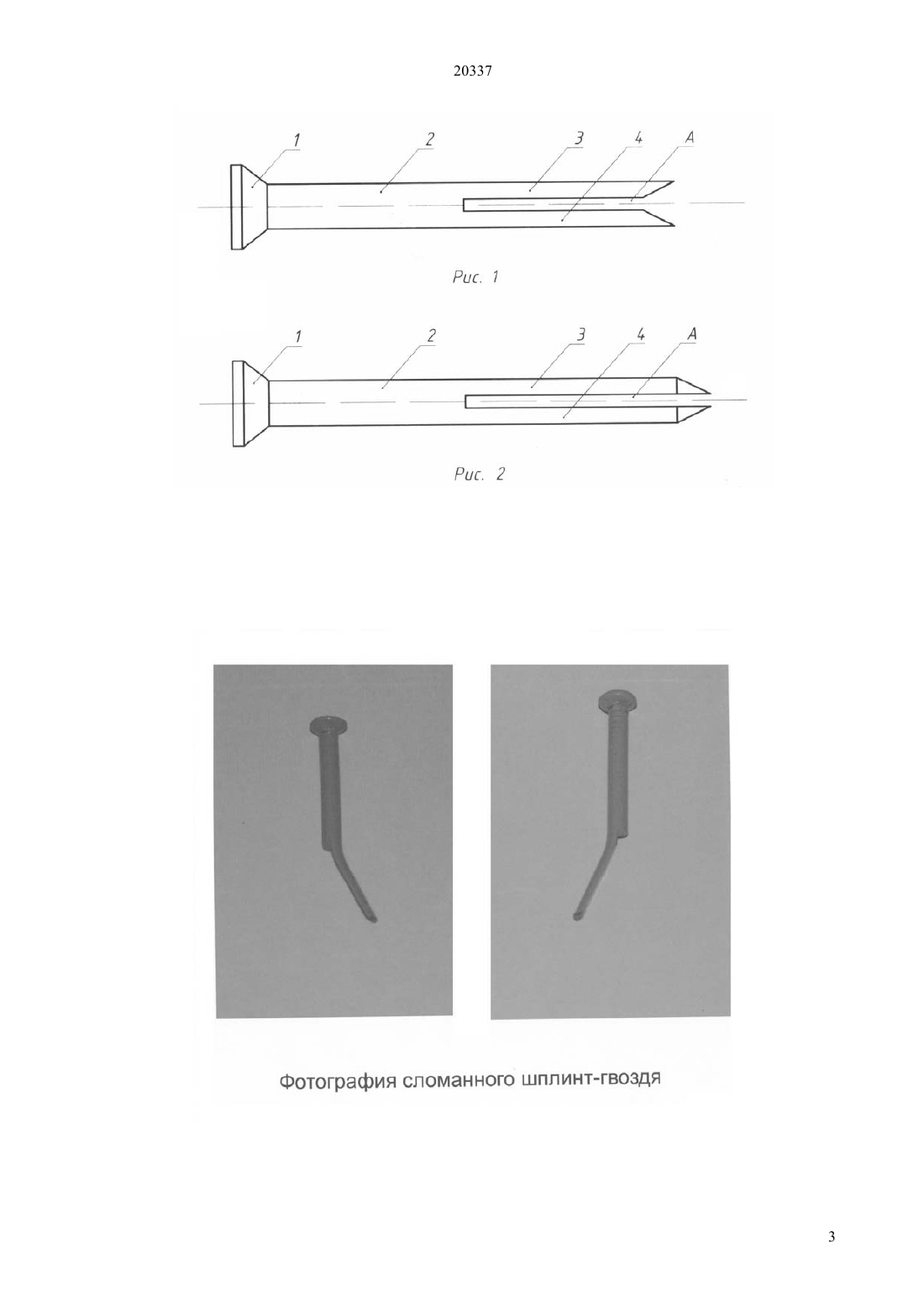

(51) 16 21/12 (2006.01) 16 15/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПРЕДВАРИТЕЛЬНОМУ ПАТЕНТУ Шплинт-гвоздь, включающий шляпку на тупом конце, стержневую часть в середине и концевую заостренную часть, состоящую из двух половинок отличающийся тем, что концевая заостренная часть имеет возможность раздвигаться в неметаллическом, например, древесном материале в процессе их забивания, а средняя часть служит прочным и цельным стопорным элементом,предотвращающим самоотвинчивание крепежных гаек в разъемных соединениях деталей машин. При этом концевые заостренные части служат для предотвращения самопроизвольного выпадения шплинта в процессе их работы. Предлагаемое техническое решение позволяет упростить конструкцию крепежного материала и тем самым повысить надежность, а также эффективность крепления неразъемных соединений,например, древесных материалов друг к другу.(72) Жетесов Сантай Сулейменович Жетесова Гульнара Сантаевна(57) Изобретение относится к области строительных материалов, а именно к современным и перспективным средством крепления неметаллических, например, деревянных материалов друг к другу, а также для стопорения деталей в машиностроении. 20337 Изобретение относится к области строительных материалов, а именно к современным и перспективным средствам крепления неметаллических, например, деревянных материалов друг к другу, а также для стопорения деталей в машиностроении. Известна конструкция шурупов как крепежная деталь в форме стержня с винтовой нарезкой и заборным конусом для лучшего ввинчивания в мягкий материал, например, в древесину, имеющая конусообразную головку с прямой или крестообразной прорезью под отвертку (1.Ануфриев В.И. Справочник конструктора-машиностроителя. В 3-х т. Т. 1.-6 изд. перераб. и доп.-М. Машиностроение, 1982.- с.552-554 2. Машиностроение. Терминологический словарь М Машиностроение,1995. - с.559 3. Шурупы, ГОСТ 1147-80). Недостатком данной конструкции крепежного материала является то, что при применении его в неразъемных соединениях часто имеет место неточность установки, которая приводит к повреждению поверхностей соединяемых деталей. Следующим недостатком является малая площадь винтовых поверхностей, которая легко разрушает соединяемый материал при возникновении вибрации или ином их смещении. Известна конструкция строительных гвоздей,представляющая собой заостренный стержень,обычно железный, со шляпкой на тупом конце.(1. Ожегов С.И. Словарь русского языка. - М. Советская энциклопедия, 1972.- с. 118 2. Гвозди строительные, ГОСТ 4028-63.) Недостатком данной конструкции является то,что заостренный конец в закрытых и недоступных соединениях деревянных деталей не поддается к загибанию. В связи с этим уменьшается надежность крепления неметаллических, например, деревянных строительных материалов друг к другу при их вибрации или ином смещении. Наиболее близким к предложенному техническому решению является крепежный материал-шплинт,представляющий собой проволочный стержень согнутый пополам с головкой в виде петли в месте изгиба, предназначенный для соединения слабонагруженных частей машин, а также для предотвращения самоотвинчивания гаек.(1. Анурьев В.И. Справочник конструктора-машиностроителя.- М. Машиностроение,1982. с.595 2. Машиностроение. Терминологический словарь.- М. Машиностроение., 1995.- с.557 Шплинты, ГОСТ 397-79). Недостатком данной конструкции является то,что она служит как стопорная деталь для предупреждения отвинчивания гаек и не является крепежным материалом для крепления двух и более досок или других неметаллических материалов. Задачей изобретения является упрощение конструкции крепежного материала. Техническим результатом является повышение надежности и эффективности крепления неразъемных соединений, например, древесных материалов друг к другу. Для достижения этого конструкция крепежного гвоздя выполнена в виде металлического стержня со шляпкой на тупом конце, с прорезью на технологическую длину и расходящимися концами при забивании. Сущность изобретения поясняется чертежом, где изображена конструкция шплинт-гвоздя,содержащая шляпку на тупом конце 1, стержневую часть 2 и концевую заостренную часть, состоящую из двух половинок 3 и 4 между которыми находится прорезь А с расходящимися (фиг.1) и прямыми(фиг.2) концами. Предлагаемые шплинт-гвозди могут быть использованы для крепления неметаллических строительных материалов, например, деревянных досок друг к другу, а также в качестве стопорного материала в металлических разъемных соединениях. Проведенные предварительные эксперименты с применением шплинт-гвоздей показали возможность создания рассматриваемых конструкций в качестве строительных материалов и крепежных деталей. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Шплинт-гвоздь, включающий проволочный стержень согнутый пополам с головкой в виде петли в месте изгиба отличающийся тем, что концевая заостренная часть состоит из двух половинок и имеет возможность раздвигаться в неметаллическом, например, древесном материале в процессе их загибания. 2. Шплинт-гвоздь по п. 1 отличающийся тем,что средняя стержневая часть служит прочным и цельным стопорным материалом, предотвращающим самоотвинчивание крепежных гаек в разъемных соединениях деталей машин. 3. Шплинт-гвоздь по п. 2 отличающийся тем что концевые заостренные части, состоящие из двух половинок служат для предотвращения самопроизвольного выпадения шплинта в процессе их работы.
