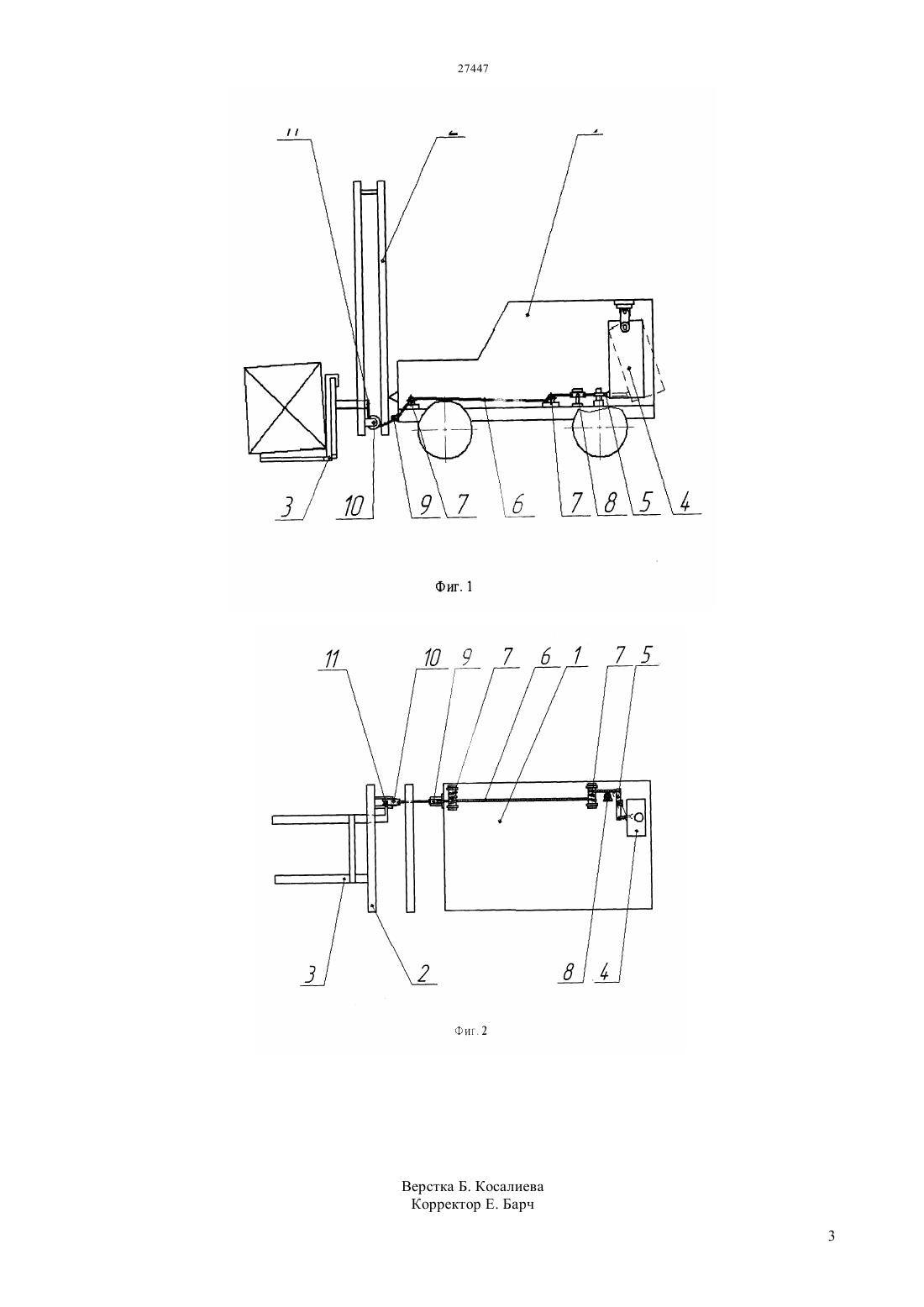

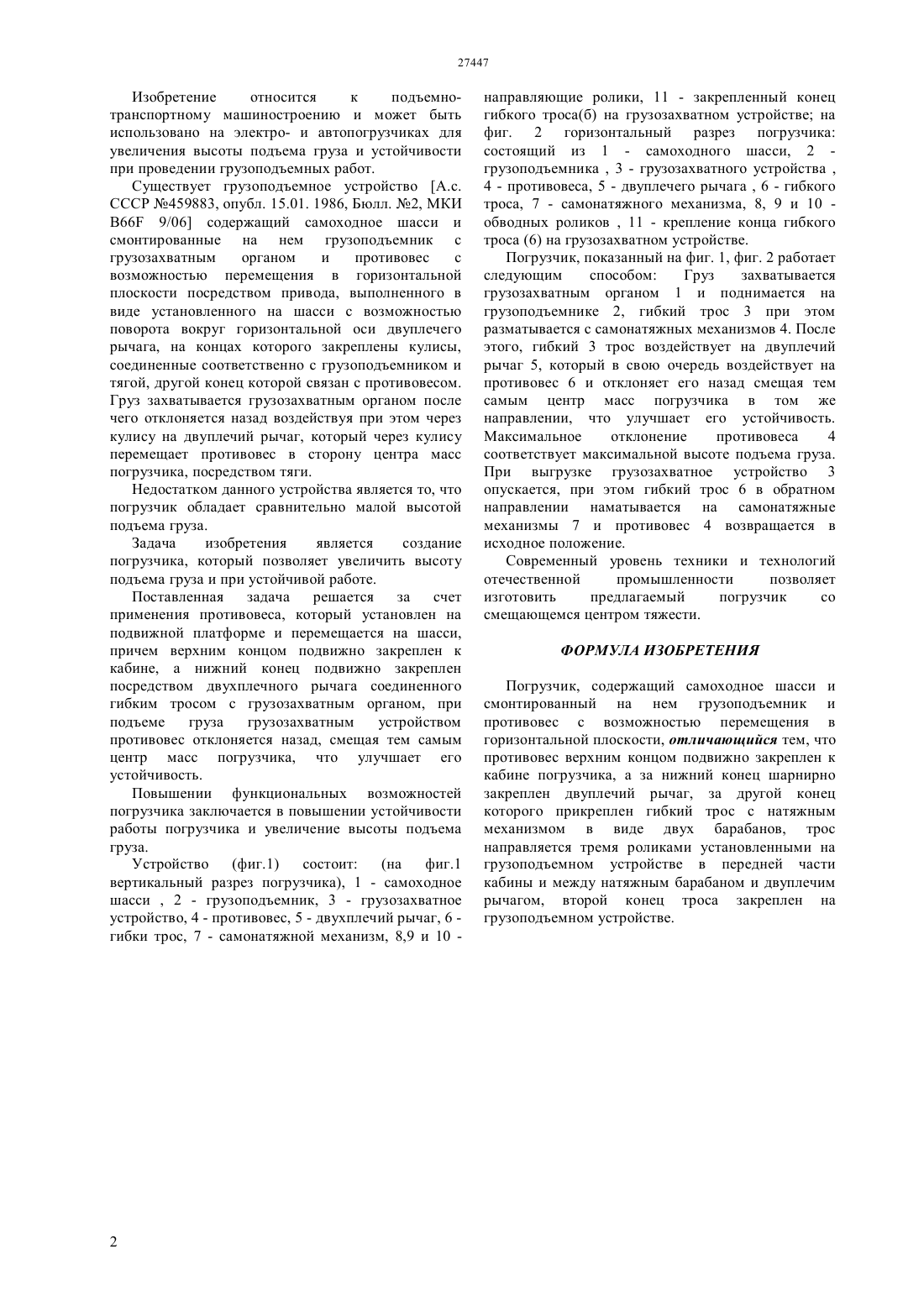

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ устойчивости. Поставленная задача решается за счет применения подвижного противовеса погрузчик захватывает груз грузозахватным устройством,который поднимается на грузоподъемнике, гибкий трос при этом разматывается с самонатяжных механизмов, другим концом гибкий трос тянет двуплечий рычаг, который в свою очередь воздействует на противовес и отклоняет его назад смещая тем самым центр масс погрузчика в том же направлении, что улучшает его устойчивость. Максимальное отклонение противовеса соответствует максимальной высоте подъема груза. При выгрузке грузозахватное устройство опускается, при этом гибкий трос в обратном направлении наматывается на самонатяжные механизмы и противовес возвращается в исходное положение.(72) Досмаганбет Перизат Мараткызы Хасенов Елдос Рахатулы Абилхаиров Ернур Абилхаирович Сырлыбаев Рашид Салихович Багадилов Куат Багадилович Абдусалямов Нурлан Нурбекович(73) Учреждение Алматинский гуманитарнотехнический университет(57) Изобретение относится к подъемнотранспортному машиностроению и может быть использовано на электро- и автопогрузчиках для увеличения высоты подъема груза и устойчивости при проведении грузоподъемных работ. Увеличение высоты подъема груза погрузчиком осуществляется за счет повышения его Изобретение относится к подъемнотранспортному машиностроению и может быть использовано на электро- и автопогрузчиках для увеличения высоты подъема груза и устойчивости при проведении грузоподъемных работ. Существует грузоподъемное устройство А.с. СССР 459883, опубл. 15.01. 1986, Бюлл. 2, МКИ В 66 9/06 содержащий самоходное шасси и смонтированные на нем грузоподъемник с грузозахватным органом и противовес с возможностью перемещения в горизонтальной плоскости посредством привода, выполненного в виде установленного на шасси с возможностью поворота вокруг горизонтальной оси двуплечего рычага, на концах которого закреплены кулисы,соединенные соответственно с грузоподъемником и тягой, другой конец которой связан с противовесом. Груз захватывается грузозахватным органом после чего отклоняется назад воздействуя при этом через кулису на двуплечий рычаг, который через кулису перемещает противовес в сторону центра масс погрузчика, посредством тяги. Недостатком данного устройства является то, что погрузчик обладает сравнительно малой высотой подъема груза. Задача изобретения является создание погрузчика, который позволяет увеличить высоту подъема груза и при устойчивой работе. Поставленная задача решается за счет применения противовеса, который установлен на подвижной платформе и перемещается на шасси,причем верхним концом подвижно закреплен к кабине, а нижний конец подвижно закреплен посредством двухплечного рычага соединенного гибким тросом с грузозахватным органом, при подъеме груза грузозахватным устройством противовес отклоняется назад, смещая тем самым центр масс погрузчика, что улучшает его устойчивость. Повышении функциональных возможностей погрузчика заключается в повышении устойчивости работы погрузчика и увеличение высоты подъема груза. Устройство (фиг.1) состоит направляющие ролики, 11 - закрепленный конец гибкого троса(б) на грузозахватном устройстве на фиг. 2 горизонтальный разрез погрузчика состоящий из 1 - самоходного шасси, 2 грузоподъемника , 3 - грузозахватного устройства ,4 - противовеса, 5 - двуплечего рычага , 6 - гибкого троса, 7 - самонатяжного механизма, 8, 9 и 10 обводных роликов , 11 - крепление конца гибкого троса (6) на грузозахватном устройстве. Погрузчик, показанный на фиг. 1, фиг. 2 работает следующим способом Груз захватывается грузозахватным органом 1 и поднимается на грузоподъемнике 2, гибкий трос 3 при этом разматывается с самонатяжных механизмов 4. После этого, гибкий 3 трос воздействует на двуплечий рычаг 5, который в свою очередь воздействует на противовес 6 и отклоняет его назад смещая тем самым центр масс погрузчика в том же направлении, что улучшает его устойчивость. Максимальное отклонение противовеса 4 соответствует максимальной высоте подъема груза. При выгрузке грузозахватное устройство 3 опускается, при этом гибкий трос 6 в обратном направлении наматывается на самонатяжные механизмы 7 и противовес 4 возвращается в исходное положение. Современный уровень техники и технологий отечественной промышленности позволяет изготовить предлагаемый погрузчик со смещающемся центром тяжести. ФОРМУЛА ИЗОБРЕТЕНИЯ Погрузчик, содержащий самоходное шасси и смонтированный на нем грузоподъемник и противовес с возможностью перемещения в горизонтальной плоскости, отличающийся тем, что противовес верхним концом подвижно закреплен к кабине погрузчика, а за нижний конец шарнирно закреплен двуплечий рычаг, за другой конец которого прикреплен гибкий трос с натяжным механизмом в виде двух барабанов, трос направляется тремя роликами установленными на грузоподъемном устройстве в передней части кабины и между натяжным барабаном и двуплечим рычагом, второй конец троса закреплен на грузоподъемном устройстве.
