Погрузчик

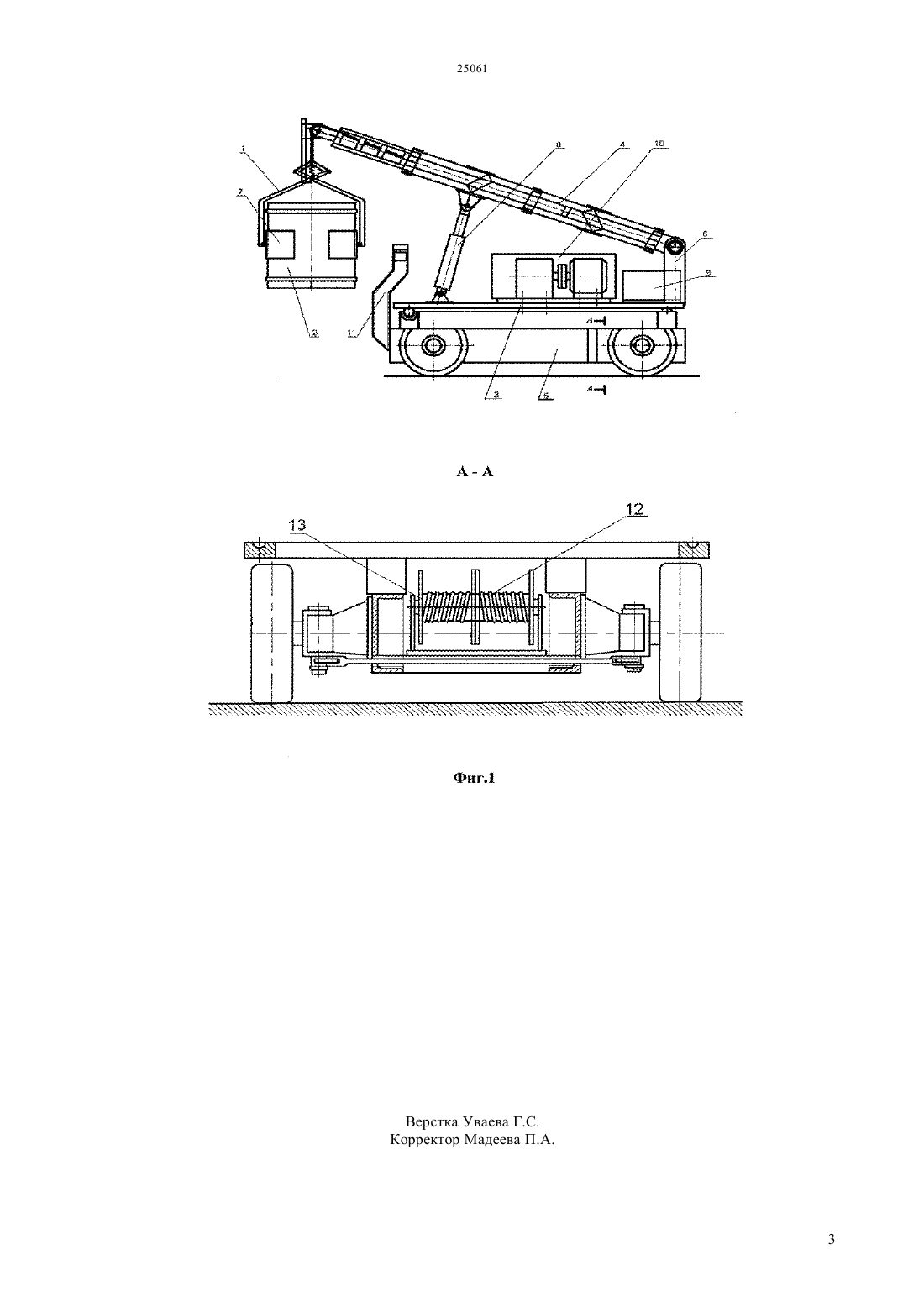

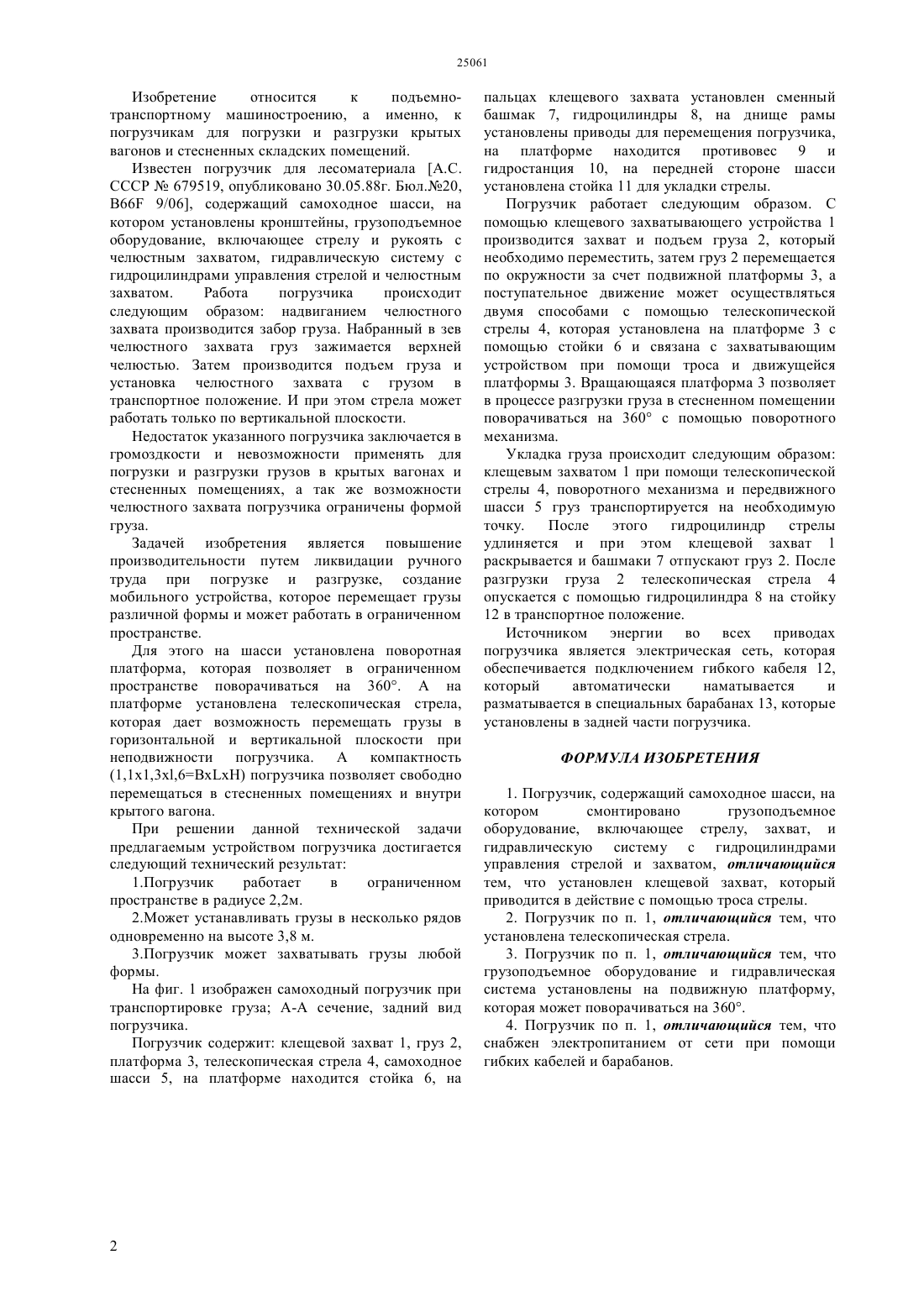

(51) 66 9/06 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Мобильное устройство, которое перемещает грузы различной формы, может работать в ограниченном пространстве за счет того, что установлен клещевой захват, который приводится в действие с помощью гидроцилиндра стрелы,приводящего его в действие тросом, на шасси установлена поворотная платформа, которая позволяет в ограниченном пространстве поворачиваться на 360, а на платформе установлена телескопическая стрела, которая дает возможность перемещать грузы в горизонтальной и вертикальной плоскости при неподвижности погрузчика. А компактность (1,1 х 1,3 х 1,6) погрузчика позволяет свободно перемещаться в стесненных помещениях и внутри крытого вагона. Погрузчик снабжен электропитанием от сети при помощи гибких кабелей и барабанов.(72) Шаштенова Жадыра Базархановна Абдусалямов Нурлан Нурбекович Лукпанова Салтанат Асхатовна Смайлов Нурсултан Жалгасбекович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(57) Изобретение относится к подъемнотранспортному машиностроению, а именно, к погрузчикам для погрузки и разгрузки крытых вагонов и стесненных складских помещений. Изобретение относится к подъемнотранспортному машиностроению, а именно, к погрузчикам для погрузки и разгрузки крытых вагонов и стесненных складских помещений. Известен погрузчик для лесоматериала А.С. СССР 679519, опубликовано 30.05.88 г. Бюл.20,66 9/06, содержащий самоходное шасси, на котором установлены кронштейны, грузоподъемное оборудование, включающее стрелу и рукоять с челюстным захватом, гидравлическую систему с гидроцилиндрами управления стрелой и челюстным захватом. Работа погрузчика происходит следующим образом надвиганием челюстного захвата производится забор груза. Набранный в зев челюстного захвата груз зажимается верхней челюстью. Затем производится подъем груза и установка челюстного захвата с грузом в транспортное положение. И при этом стрела может работать только по вертикальной плоскости. Недостаток указанного погрузчика заключается в громоздкости и невозможности применять для погрузки и разгрузки грузов в крытых вагонах и стесненных помещениях, а так же возможности челюстного захвата погрузчика ограничены формой груза. Задачей изобретения является повышение производительности путем ликвидации ручного труда при погрузке и разгрузке, создание мобильного устройства, которое перемещает грузы различной формы и может работать в ограниченном пространстве. Для этого на шасси установлена поворотная платформа, которая позволяет в ограниченном пространстве поворачиваться на 360. А на платформе установлена телескопическая стрела,которая дает возможность перемещать грузы в горизонтальной и вертикальной плоскости при неподвижности погрузчика. А компактность(1,1 х 1,3,6) погрузчика позволяет свободно перемещаться в стесненных помещениях и внутри крытого вагона. При решении данной технической задачи предлагаемым устройством погрузчика достигается следующий технический результат 1.Погрузчик работает в ограниченном пространстве в радиусе 2,2 м. 2.Может устанавливать грузы в несколько рядов одновременно на высоте 3,8 м. 3.Погрузчик может захватывать грузы любой формы. На фиг. 1 изображен самоходный погрузчик при транспортировке груза А-А сечение, задний вид погрузчика. Погрузчик содержит клещевой захват 1, груз 2,платформа 3, телескопическая стрела 4, самоходное шасси 5, на платформе находится стойка 6, на пальцах клещевого захвата установлен сменный башмак 7, гидроцилиндры 8, на днище рамы установлены приводы для перемещения погрузчика,на платформе находится противовес 9 и гидростанция 10, на передней стороне шасси установлена стойка 11 для укладки стрелы. Погрузчик работает следующим образом. С помощью клещевого захватывающего устройства 1 производится захват и подъем груза 2, который необходимо переместить, затем груз 2 перемещается по окружности за счет подвижной платформы 3, а поступательное движение может осуществляться двумя способами с помощью телескопической стрелы 4, которая установлена на платформе 3 с помощью стойки 6 и связана с захватывающим устройством при помощи троса и движущейся платформы 3. Вращающаяся платформа 3 позволяет в процессе разгрузки груза в стесненном помещении поворачиваться на 360 с помощью поворотного механизма. Укладка груза происходит следующим образом клещевым захватом 1 при помощи телескопической стрелы 4, поворотного механизма и передвижного шасси 5 груз транспортируется на необходимую точку. После этого гидроцилиндр стрелы удлиняется и при этом клещевой захват 1 раскрывается и башмаки 7 отпускают груз 2. После разгрузки груза 2 телескопическая стрела 4 опускается с помощью гидроцилиндра 8 на стойку 12 в транспортное положение. Источником энергии во всех приводах погрузчика является электрическая сеть, которая обеспечивается подключением гибкого кабеля 12,который автоматически наматывается и разматывается в специальных барабанах 13, которые установлены в задней части погрузчика. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Погрузчик, содержащий самоходное шасси, на котором смонтировано грузоподъемное оборудование, включающее стрелу, захват, и гидравлическую систему с гидроцилиндрами управления стрелой и захватом, отличающийся тем, что установлен клещевой захват, который приводится в действие с помощью троса стрелы. 2. Погрузчик по п. 1, отличающийся тем, что установлена телескопическая стрела. 3. Погрузчик по п. 1, отличающийся тем, что грузоподъемное оборудование и гидравлическая система установлены на подвижную платформу,которая может поворачиваться на 360. 4. Погрузчик по п. 1, отличающийся тем, что снабжен электропитанием от сети при помощи гибких кабелей и барабанов.
