Одноковшовый погрузчик

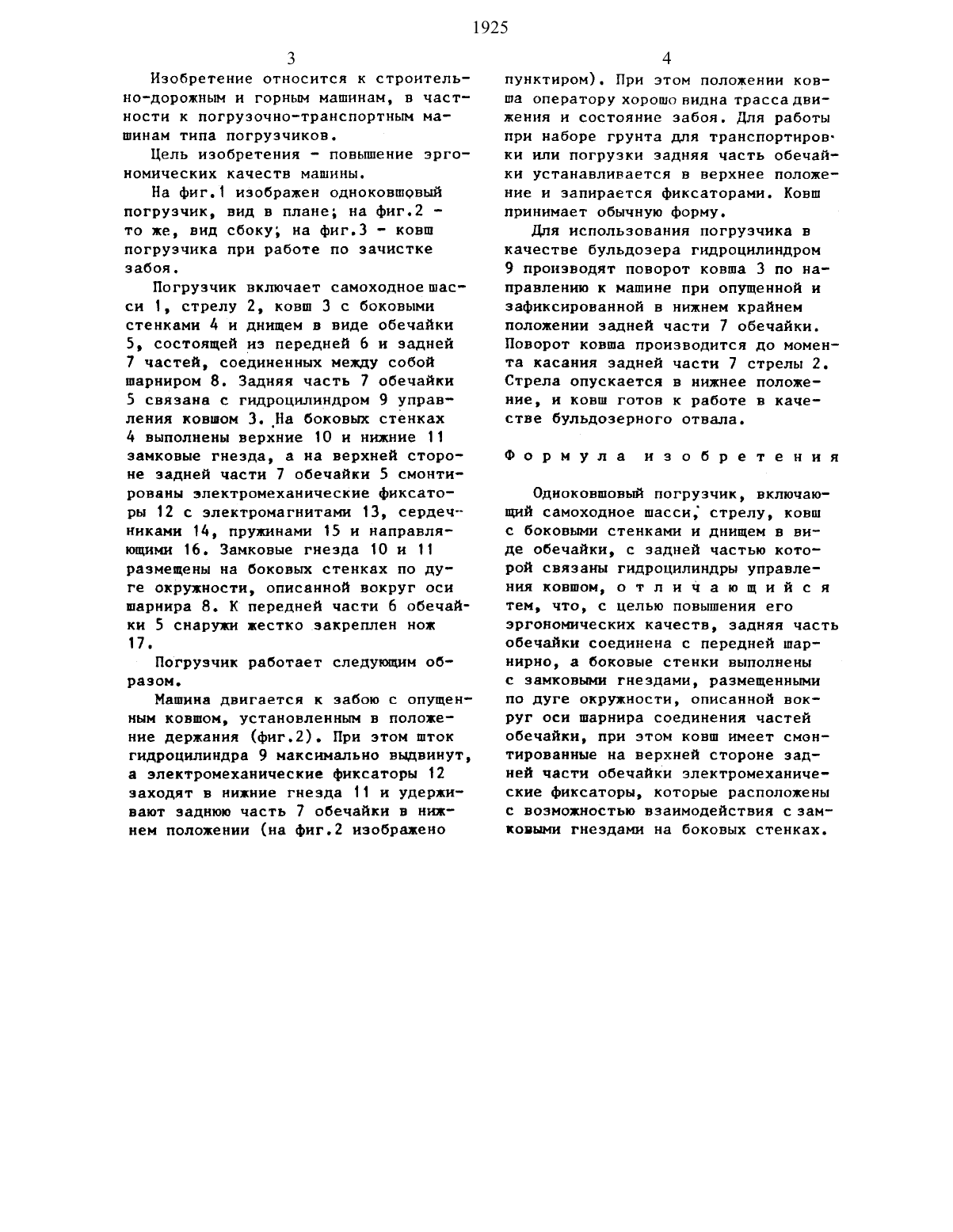

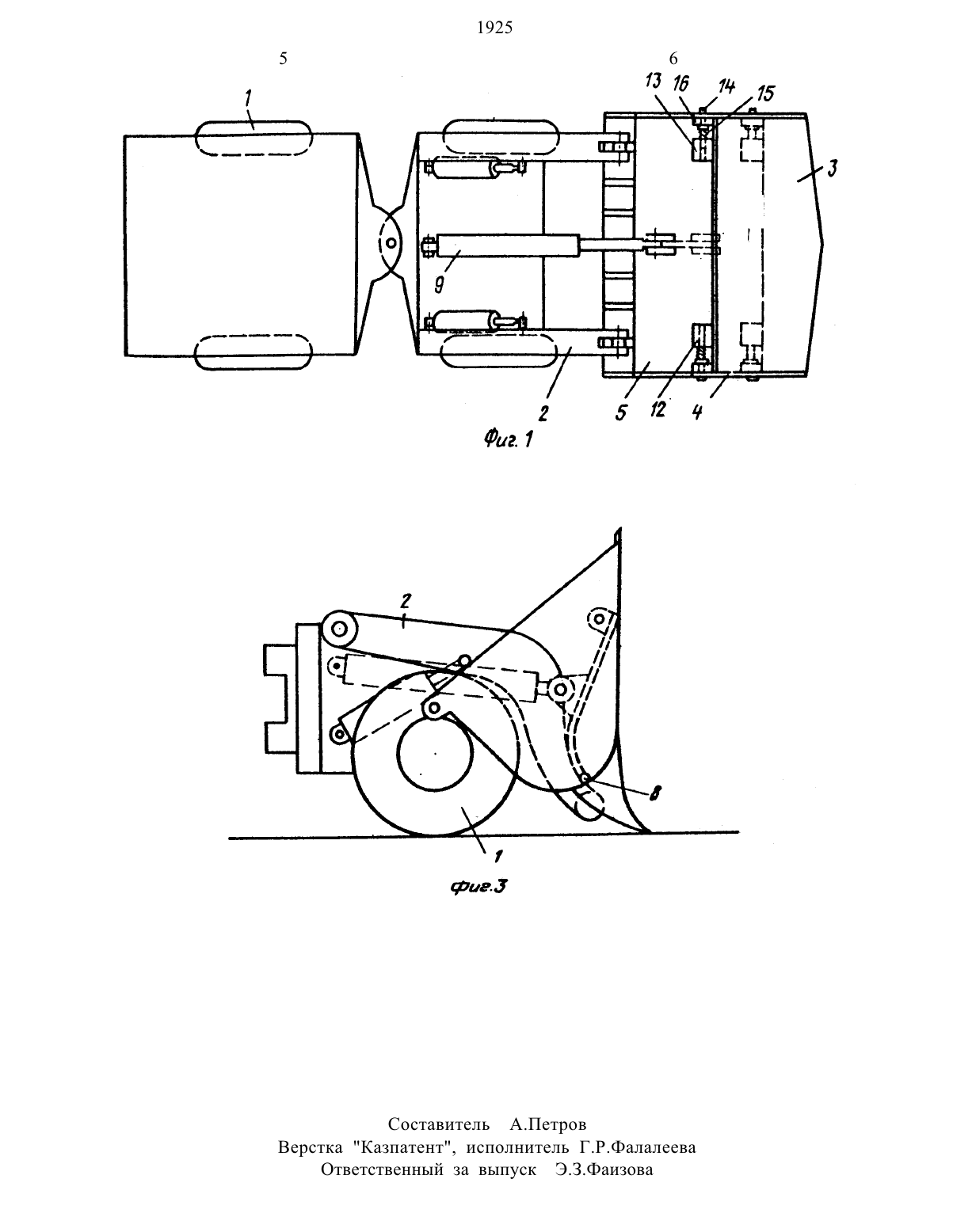

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Институт горного дела НАН РКчеств машины. Погрузчик включает самоходное шасси 1, стрелу 2, ковш 3с боковыми стенками 4 и днищем в виде обечайки 5. Она состоит из перед 2ней 6 и задней 7 частей, соединенных между собой шарниром 8. Стенки 4 выполнены с замковыми гнездами 10 и 11,размещенными по дуге окружности, описанной вокруг оси шарнира 8. Задняя часть 7 связана с гидроцилиндром 9 управления ковшом 3. На верхней стороне задней части 7 смонтированы электромеханические фиксаторы, расположенные с возможностью взаимодействия с гнездами 10 н 11. К передней части 6 снаружи жестко крепится нож 17. При работе шток гидроцилиндра 9 выдвинут. Фиксаторы заходят в гнезда 11, удерживая заднюю часть 7 в нижнем положении. При наборе грунта или погрузке задняя часть 7 устанавливается в верхнее положение и запнрается фиксаторами. 3 ил.Цель изобретения повышение эргономических качеств машины.На фиг.1 изображен одноковшовыи погрузчик, вид в плане на фиг.2 то же, вид сбоку на фиг.3 - ковш погрузчика при работе по зачистке забоя.Погрузчик включает самоходноешасси 1, стрелу 2, ковш 3 с боковыми стенками 4 и днищем в виде обечайки 5, состоящей из передней 6 и задней 7 частей, соединенных между собой шарниром 8. Задняя часть 7 обечайки 5 связана с гидроцилиндрам 9 управления ковшом 3.На боковых стенках 4 выполнены верхние 10 н нижние 11 замковые гнезда, а на верхней стороне задней части 7 обечайки 5 смонтированы электромеханические фиксаторы 12 с электромагнитам 13, сердечннками 14, пружинами 15 н направляющими 16. Замковые гнезда 10 и 11 размещены на боковых стенках по дуге окружности, описанной вокруг осн шарнира 8. К передней части 6 обечайки 5 снаружи жестко закреплен нож 17.Погрузчик работает следующим образом.Машина двигается к забою с опущенным ковшом, установленным в положение держания (фнг.2). При этом шток гидроцилиндра 9 максимально выдвинут,а электромеханические фиксаторы 12 заходят в нижние гнезда 11 и удерживают заднюю часть 7 обечайки в нижнем положении (на фиг.2 изображенопунктиром). При этом положении ковша оператору хорошовидна трассадвижения и состояние забоя. для работы при наборе грунта для транспортировки или погрузки задняя часть обечайки устанавливается в верхнее положение и запирается фиксаторами. Ковш принимает обычную форму. Для использования погрузчика в9 производят поворот ковша 3 по направлению к машине при опущенной и зафиксированной в нижнем крайнем положении задней части 7 обечайки. Поворот ковша производится до момента касания задней части 7 стрелы 2. Стрела опускается в нижнее положение, н ковш готов к работе в качестве бульдозерного отвала.Одноковшовыи погрузчик, включающий самоходиое шасси стрелу, ковш с боковыми стенками и днищем в виде обечайки с задней частью которой связаны гидроцилиндры управления ковшом, о т л и ч а ю щ и й с я тем, что, с целью повышения его эргономических качеств, задняя часть обечайки соединена с передней шарнирно а боковые стенки выполнены с замковыми гнездами, размещенными по дуге окружности, описанной вокруг оси шарнира соединения частей обечайки, при этом ковш имеет смонтированные на верхней стороне задней части обечайки электромеханические фиксаторы, которые расположены с возможностью взаимодействия сзамновыми гнездами на боковых стенках.Составитель А.Петров Верстка Казпатент, Исполнитель Г.Р.Фалалеева Ответственный за выпуск Э.З.ФаИ 3 ова
