Рабочее оборудование экскавационно-транспортных машин

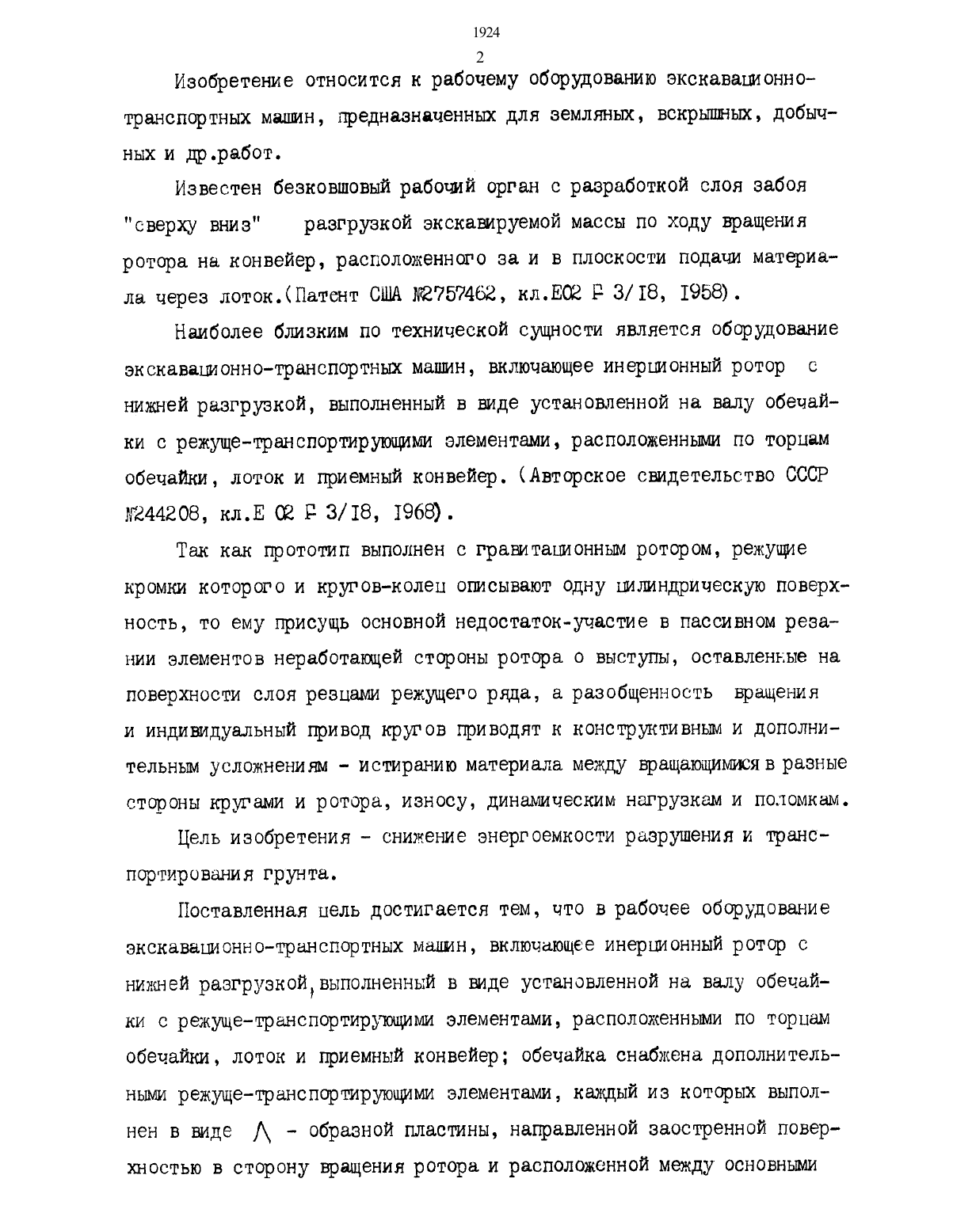

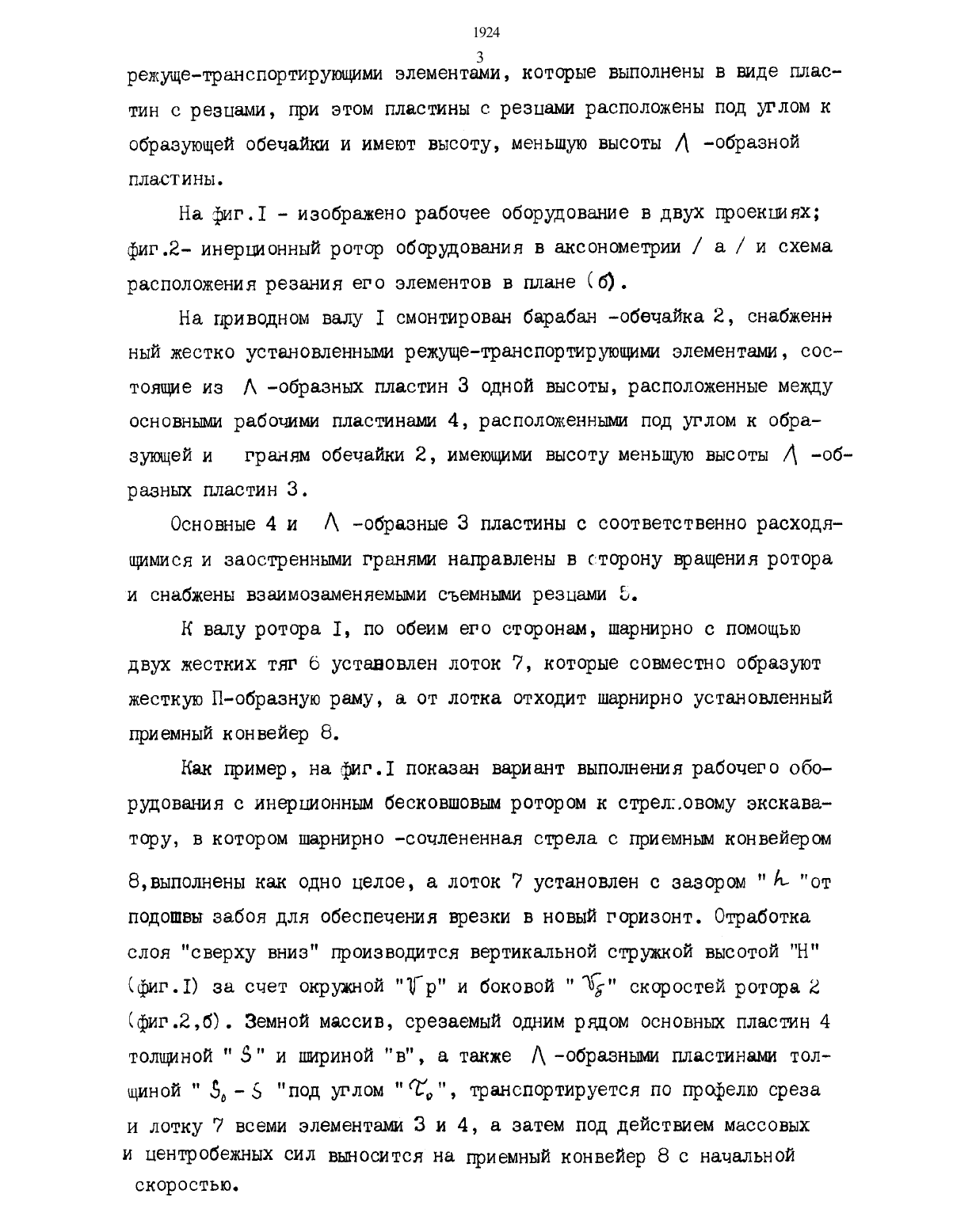

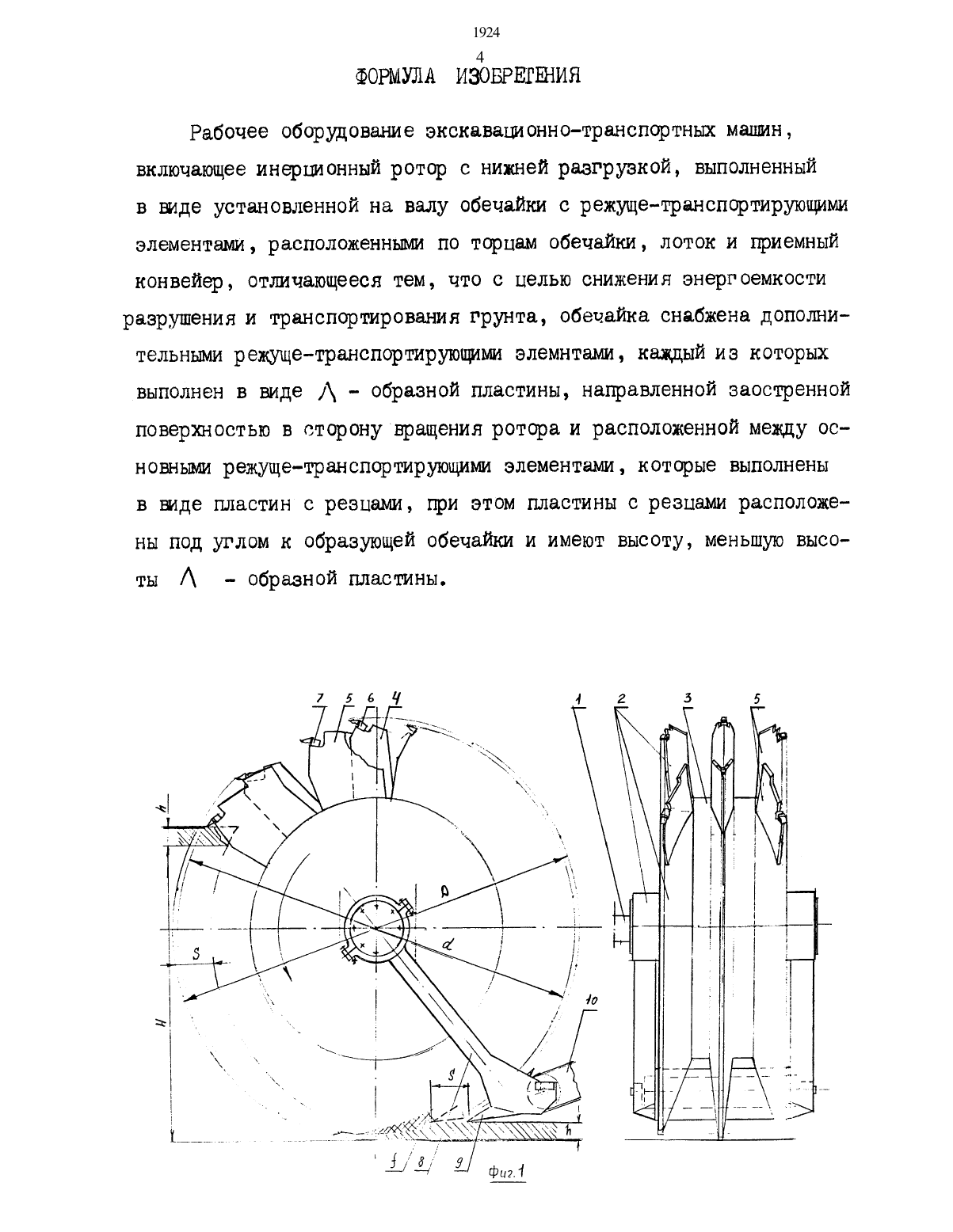

(73) Казахский национальный технический университет2. Авторское свидетельство СССР 119244208, КЛ.Е 02 Е З/18,1968Цель изобретения - снижение энергоемкости разрушения и транспортирования грунта.Рабочее оборудование экскавационно-транспортнь 1 х машин включает инерционный ротор с нижней разгрузкой, выполненный в виде установленной на валу обечайки с режуЩе-транспортирующими элементами, расположенными по торцам обечайки,лоток и приемный конвейер. Обечайка снабжена дополнительными режуЩе-транспортирующими элементами, каждый из которых выполнен в виде Л образной пластины, направленной заостренной поверхностью в сторону вращения ротора и расположенной между основными режущетранспортирующими элементами, которые выполнены в виде пластин с резцами, при этом пластины с резцами расположены под углом к образующей обечайки и имеют высоту, меньшую высоты Л -образной пластины.2 Изобретение относится к рабочему оборудованию зкскавашонно транспортных МЩШН, ПРЭДНЗЗНЕЧЭННЫХ ДЛЯ ЗВМЛЯНЬТХ, ВСКрЫПП-ЗЫХ, ДОбЫЧ ных и др работ.Известен безковшовый рабочий орган с разработкой слоя забоя сверху вниз разгрузкой зкскавируемой массы по ходу вращения ротора на конвейер, расположенного за и в плоскости подачи материала через лотокАПатснт США М 2757462 кл.ЕО 2 Р- 3/18, 1958).Наиболее близким по технической сущности является оборудование экскаваШоНно-транспортньш машин, включающее инерционный ротор с нижней разгрузкой, выполненный в виде установленной на валу обечайки с режуще-трзнспортируюшш элементами, расположенными по торцам обечайки, лоток и приемный конвейер. (Авторское свидетельство СССР л 244208 кл.Е 02 Р- 3/18, 1968) .Так как прототип выполнен с гравитационным ротором, режущие кромки которого и кругов-колец описывают одну шлиндрическую поверхность, то ему присущь основной недостаток-участие в пассивном резании элементов неработающей стороны ротора о выступы, оставленные на поверхности слоя резцами режущего ряда, а разобщенность вращения и индивидуальный привод кругов приводят к конструктивным и дополнительным усложненияъл - истиранию материала между вращающимися в разные стороны кругами и ротора, износу, динамическим нагрузкам и поломкам.Цель изобретения - снижение энергоемкости разрушения и транс портирования грунта.Поставленная цель достигается тем, что в рабочее оборудование экскавационно-транспортных мацин, включающее инерционный ротор с нижней разгруэкойдьхполненньхй в виде установленной на валу обечайки с режуще-транспортирутощимтл элементами, расположенными по торцам обечайки, лоток и приемный конвейер обечайка снабжена дополнительньлли режуще-транспортирующими элементами, калщый из которых выполнен в виде / образной пластины, направленной заостренной повер хностью в сторону вращения ротора и расположенной между основными3 режущетранспортирующими ЭЛЭМЭНТЗМИ, КОТОРЫЕ ВЫПОЛНЭНЫ В виде плас тин с резцами, при этом пластины с резцами расположены под углом к образующей обечайки и имеют высоту, меньшую высоты / -образной пластины.На фиг.1 - изображено рабочее оборудование в двух проекциях фиг.2 инерционный ротор оборудования в аксонометрии / а / и схема расположения резания его элементов в плане (6).На приводном валу 1 смонтирован барабан -обечайка 2, снабженн ный жестко установленными режуще-транспортирующим элементами, состоящие из А обраэныш пластин 3 одной высоты, расположенные между основными рабочими пластинами 4, расположенным под углом к образующей и граням обечайки 2, имеющими высоту меньшую высоты / -образных пластин 3.Основные 4 и / образные 3 пластины с соответственно расходящимися и заостренными граням направлены в сторону вращения ротора и снабжены взаимозаменяемыми съемными резцами Ь.К валу ротора 1, по обеим его сторонам, шарнирно с помощью двух жестких тяг 6 установлен лоток 7, которые совместно образуют жесткую Побраэную раму, а от лотка отходит шарнирно установленный приемный конвейер 8.Как пример, на фиг.1 показан вариант выполнения рабочего оборудования с инерпионным бесковшовым ротором к стрелдовому экскава тору, в котором шарнирно сочлененная стрела с приемным конвейером8,выполнены как одно целое, а лоток 7 установлен с зазором /ь от подошвы забоя для обеспечения врезки в новый горизонт. Отработка слоя сверху вниз производится вертикальной стружкой высотой Н(фиг.1 за счет Окружной Пр и боковой Ж скоростей ротора 2(фиг.2 б). Земной массив, срезаемый одним рядом основным пластин 4 толщиной 5 и цмриной в, а также Аобразными пластинам толщиной 5 5 под углом , транспортируется по профелю срезаи лотку 7 всеми элементами З и 4, а затем под действием массовыхИ центробежных сил выносится на приемный конвейер 8 с начальной скоростью.Рабочее оборудование экскавационно-транспортньж малмн,включающее инерционный ротор с нижней разгрузкой, выполненный в виде установленной на валу обечайки с режуще-транспортируюшми элементами, расположенными по торцам обечайки, лоток и приемный конвейер, отшчающееся тем, что с целью снижения энергоемкости разрушения и транспортирования грунта, обечайка снабжена дополнительными режуще-транспортируюшим элемнтами, каждый из которых выполнен в виде А образной пластины, направленной заостренной поверхностью в сторону вращения ротора и расположенной между ос новными режуще-транспортирующиш элементами, которые выполненыВ ШДВ ПЛЗСТИН С резцами, при ЭТОМ ПЛЗВТИНЫ С РЭЗЦЗМИ РЗСПОЛОЖЭ ны под углом к образующей обечайки и имеют высоту, меньшую высо ты / - образной пластины.
